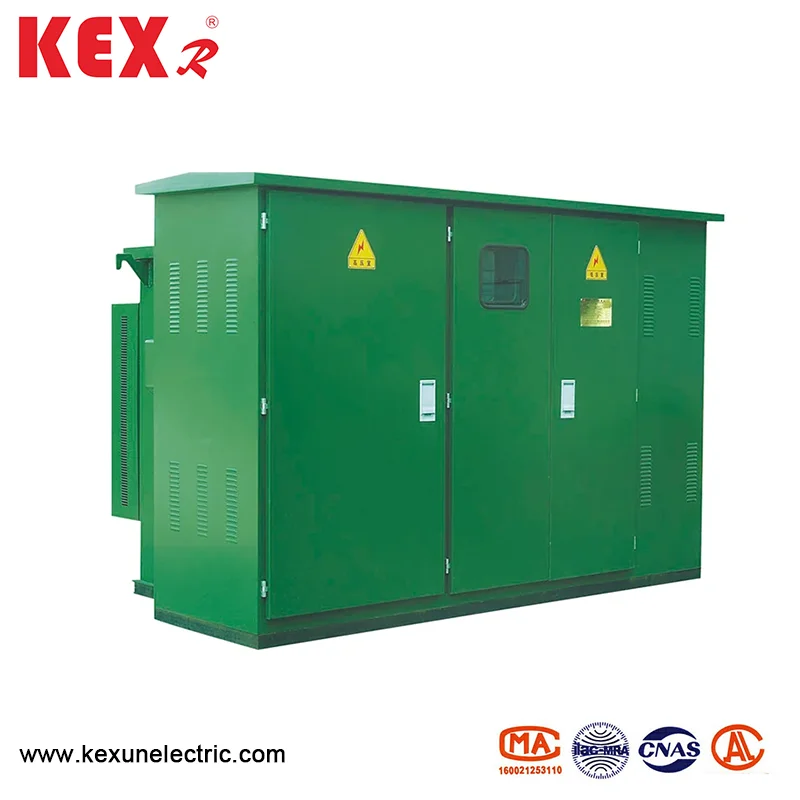

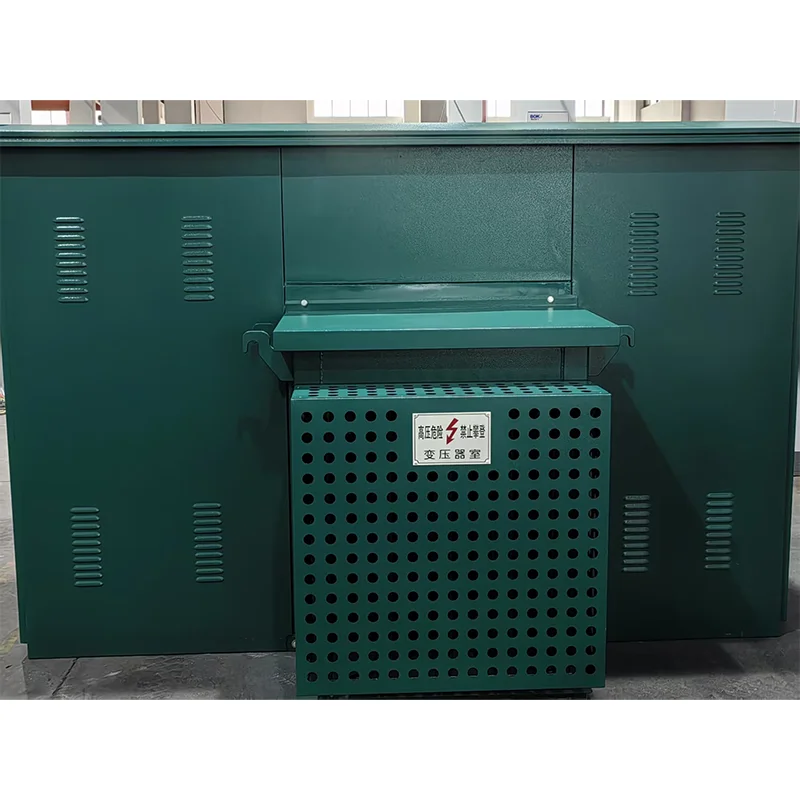

Transformator kotak Amerika yang sudah dipasang sebelumnya

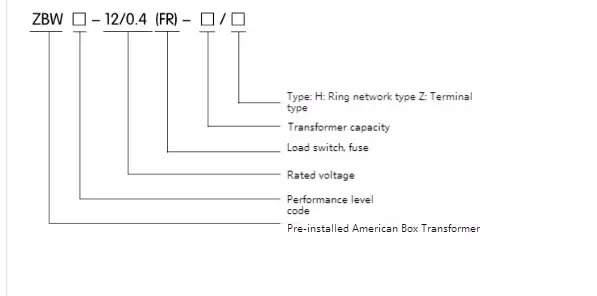

Model dan makna

● Kondisi penggunaan lingkungan

◆ Suhu Lingkungan: Transformator kotak Amerika yang sudah dipasang sebelumnya harus digunakan di lingkungan antara -30 ~ 40 ℃

◆ Ketinggian: di bawah 4000m

◆ Kecepatan angin: di bawah 34m/s

◆ Kelembaban: Kelembaban relatif harian rata -rata tidak lebih dari 95%; Nilai kelembaban relatif bulanan tidak lebih dari 95%

◆ Level tahan guncangan: Akselerasi horizontal tidak lebih dari 0,4 m/s², dan akselerasi vertikal tidak lebih dari 0,15 m/s²

◆ Kecenderungan instalasi: dalam 3 °

◆ Lingkungan Instalasi: Udara di sekitarnya tidak jelas tercemar oleh gas yang korosif dan mudah terbakar, dan tidak ada getaran kekerasan di lokasi pemasangan.

Catatan: Saat memesan transformator kotak Amerika yang telah dipasang sebelumnya di luar kondisi di atas, Anda dapat bernegosiasi dengan perusahaan kami.

● Tabel parameter teknis

◆ Transformer

◆ Sakelar beban

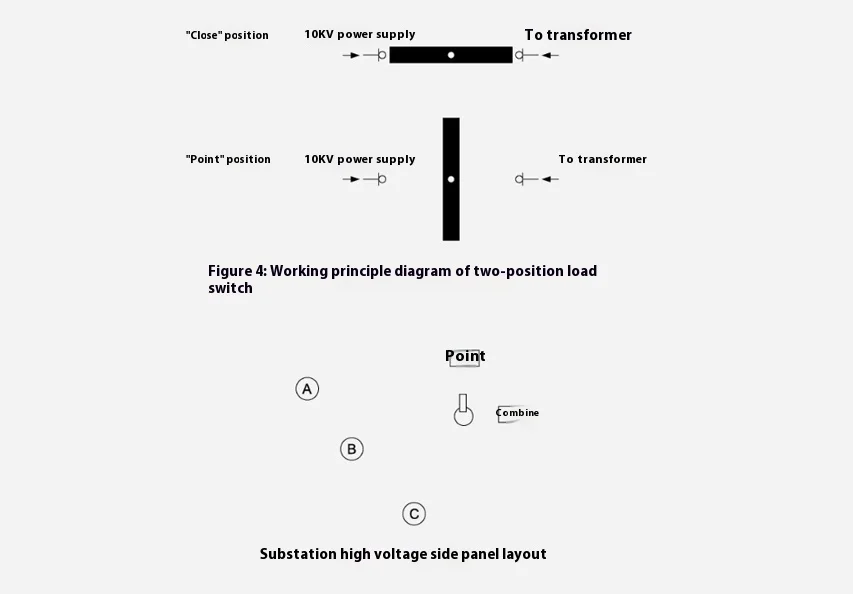

Sakelar beban transformator kotak Amerika yang telah dipasang sebelumnya adalah sakelar tautan tiga fase dan pegas oli dan pegas mekanisme operasi; Ini dapat dibuka dan ditutup dengan beban, dan kecepatan pembukaan dan penutupannya tidak ada hubungannya dengan kekuatan operasi. Jenisnya adalah tipe-T dua stasiun, tipe-T empat stasiun dan tipe-V empat stasiun.

◆ Sekring perlindungan cadangan

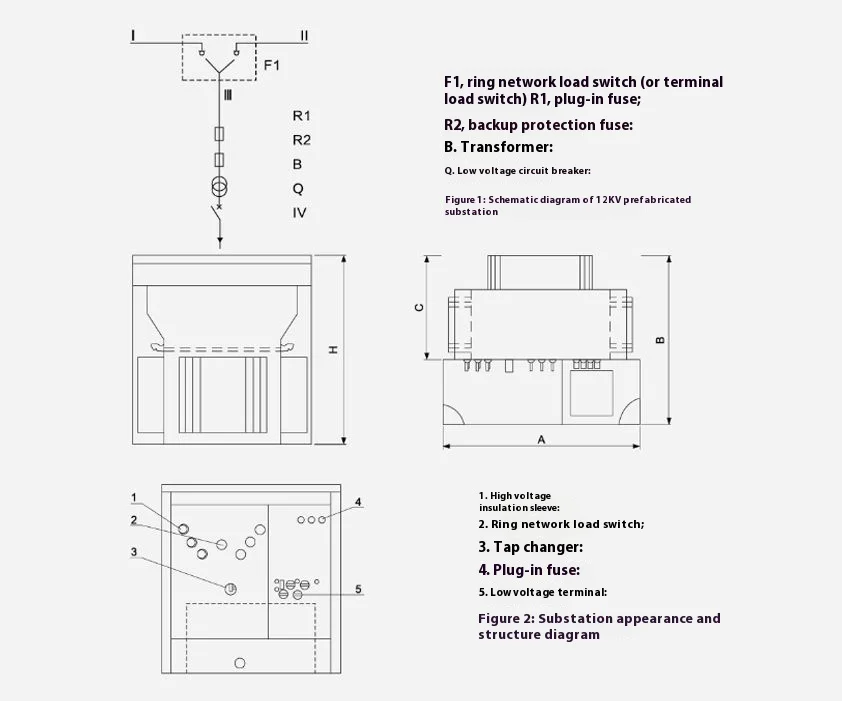

Sekring transformator kotak Amerika yang telah dipasang sebelumnya terhubung secara seri dengan sekering plug-in di cabang transformator (lihat R1 dan R2 pada Gambar 2) untuk membentuk sekering perlindungan rentang penuh. Ini hanya berhembus ketika ada kesalahan hubung singkat di dalam transformator, sehingga probabilitas peniupnya sangat rendah. Itu dipasang di tangki oli atas, dan tangki oli perlu dibuka jika ingin diperbarui.

◆ Hubungkan sekering

1. Inti sekering dari transformator kotak Amerika yang telah dipasang sebelumnya memiliki dua karakteristik suhu dan arus, yaitu, kelebihan beban terjadi pada ujung beban, atau meleleh ketika suhu terlalu tinggi. Plug-in Fuse dan Fuse Perlindungan Cadangan digunakan secara seri, yang dapat melindungi seluruh jajaran dari beberapa ampere hingga beberapa ribu ampere, dan arus pemecahan maksimum adalah 50KA.

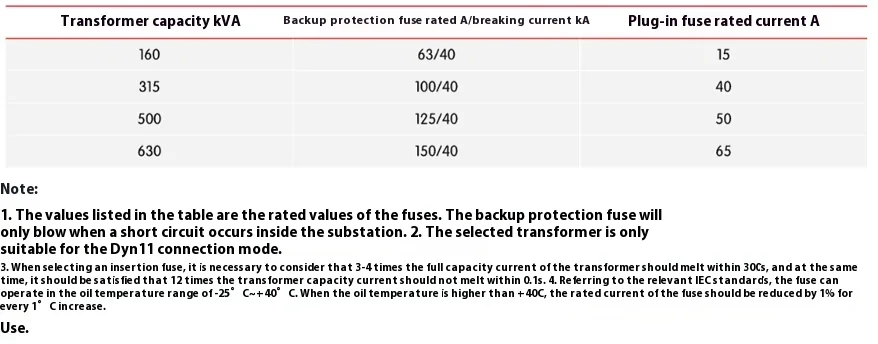

2. Pencocokan yang masuk akal dari sekering cadangan dan sekering plug-in akan secara langsung mempengaruhi kinerja seluruh transformator. Lihat tabel berikut untuk bagian dari pedoman pemilihan sekering dalam transformator kotak Amerika yang sudah dipasang sebelumnya 10kV untuk referensi.

3.Plug-in Fuse adalah elemen yang dapat menggantikan inti sekering secara eksternal. Saat mengganti, pertama tarik cincin tarik katup pelepas tekanan dari tangki bahan bakar atas untuk menyeimbangkan tekanan di dalam dan di luar tangki bahan bakar. Untuk memastikan keamanan operator dan peralatan, sekering plug-in harus dicolokkan dan dicabut ketika tidak ada beban. Oleh karena itu, sakelar tegangan rendah harus dimatikan terlebih dahulu untuk memotong beban penuh di sisi tegangan rendah. Kemudian, pegangan pada kursi sekering harus dibuka dengan pegangan operasi, dan kemudian diputar sekitar 90 derajat untuk menghilangkan adhesi antara paking dan dinding luar. Peleburan sekering harus ditarik secara miring ke atas untuk 70-80mm, dan itu harus tetap selama beberapa detik. Setelah beberapa minyak pada lelehan terkuras, lelehan harus ditarik keluar untuk menghindari tetesan oli dari komponen lain di luar tangki bahan bakar. Bersihkan permukaan leleh dengan kain katun bersih, lalu ganti inti. Saat mengganti, pastikan untuk memperhatikan parameter yang ditunjukkan pada inti cair, dan parameter yang berbeda tidak dapat diganti. Lihat Lampiran 3 untuk langkah penggantian. Masukkan inti cair setelah penggantian ke dalam dukungan sekering, dan ketika pegangan pada inti cair dialihkan ke posisi penguncian, pastikan bahwa mesin cuci baja tahan karat dekat dengan dukungan sekering, dan pegangannya tertekuk pada bos untuk memastikan bahwa gardu terbanyak sepenuhnya disegel dan bebas dari kelembaban. Kemudian, sakelar tegangan rendah ditutup lagi, dan catu daya dapat dilanjutkan saat ini.

4. Karena transformator kotak Amerika yang telah dipasang sebelumnya adalah sistem tiga fase, apakah itu sekering perlindungan cadangan atau sekering plug-in, ketika meleleh satu fase, lelehan tiga fase harus diganti secara umum, kecuali jika dapat ditentukan bahwa hanya satu fase lelehan yang melewati arus kesalahan.
