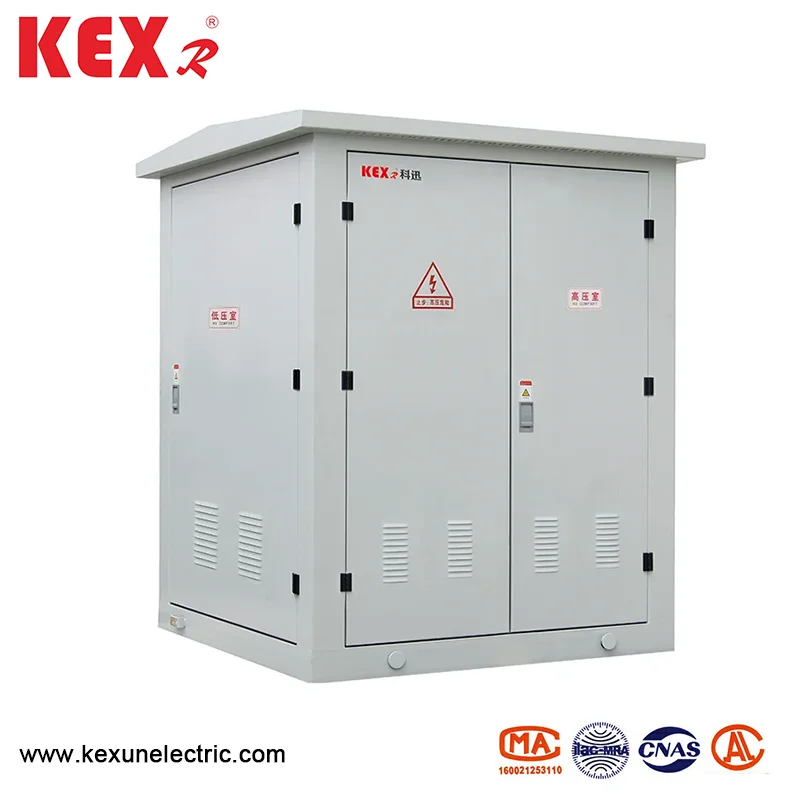

Gardu tipe kotak kotak Eropa miniatur

◆ Struktur keseluruhan

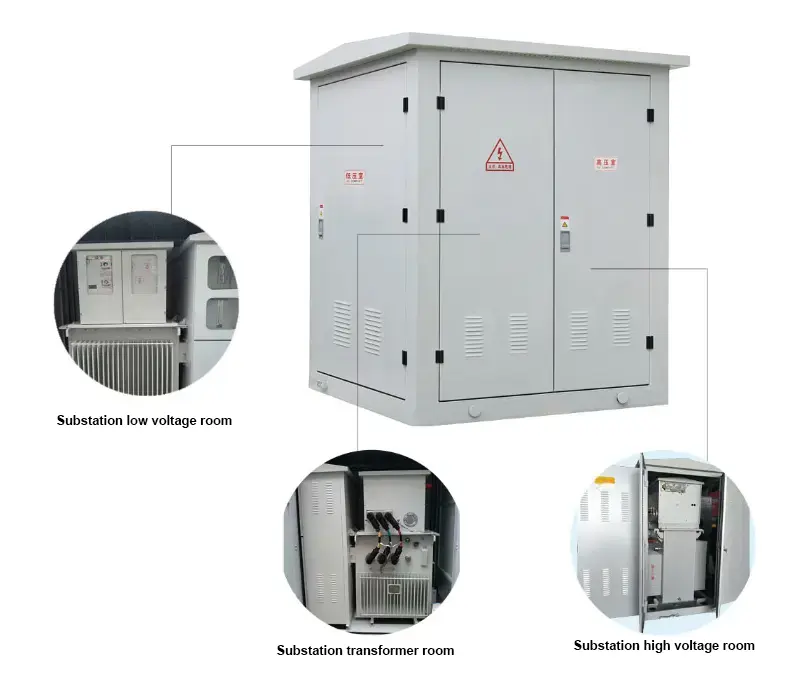

1. YB □ -12 Gardu gardu tipe kotak Eropa miniatur terutama dibagi menjadi tiga bagian: ruang sakelar tegangan tinggi, ruang transformator dan ruang sakelar tegangan rendah, yang dapat diangkut secara terpisah.

2. Produk ini mengadopsi desain disipasi panas siklus besar yang unik untuk memastikan tingkat kenaikan suhu produk, dan penyegelan terpisah antar kamar tidak akan membentuk pertukaran panas antar kamar.

3. Cangkang produk terbuat dari pelat baja stainless berkualitas tinggi. Semua bagian dari struktur pelat baja telah mengalami perlakuan anti-korosi khusus, dan struktur pelat stainless steel memiliki ketahanan korosi yang kuat dan kekuatan mekanik yang baik.

4. Produk dapat secara langsung dipasang di dalam ruangan tanpa pondasi bangunan tambahan, yang menghemat biaya dan ruang dan lebih mudah dipasang.

◆ Ruang tegangan tinggi

Switchgear yang dipenuhi gas SF6 yang dikembangkan secara independen oleh perusahaan kami diadopsi untuk tegangan tinggi, dan semua switchgear dan busbar disegel dalam kotak stainless steel tertutup tanpa bodi bermuatan terbuka di luar. Operasi yang aman dan keandalan tinggi; Desain modular sepenuhnya, semua modul dapat mewujudkan mode koneksi outlet samping dan ekspansi teratas sesuai dengan persyaratan konsumsi daya, dan memenuhi kebutuhan skema catu daya hingga tingkat maksimum.

◆ Ruang tegangan rendah

Garis saluran masuk dan outlet tegangan rendah semuanya terbuat dari pemutus sirkuit case baru, yang berukuran kecil, bebas dari lengkung dan mudah diganti. Pengontrol Perlindungan Komprehensif Cerdas Multifungsi dan Perangkat Kompensasi Daya Reaktif Terpadu Baru.

◆ Ruang Transformer

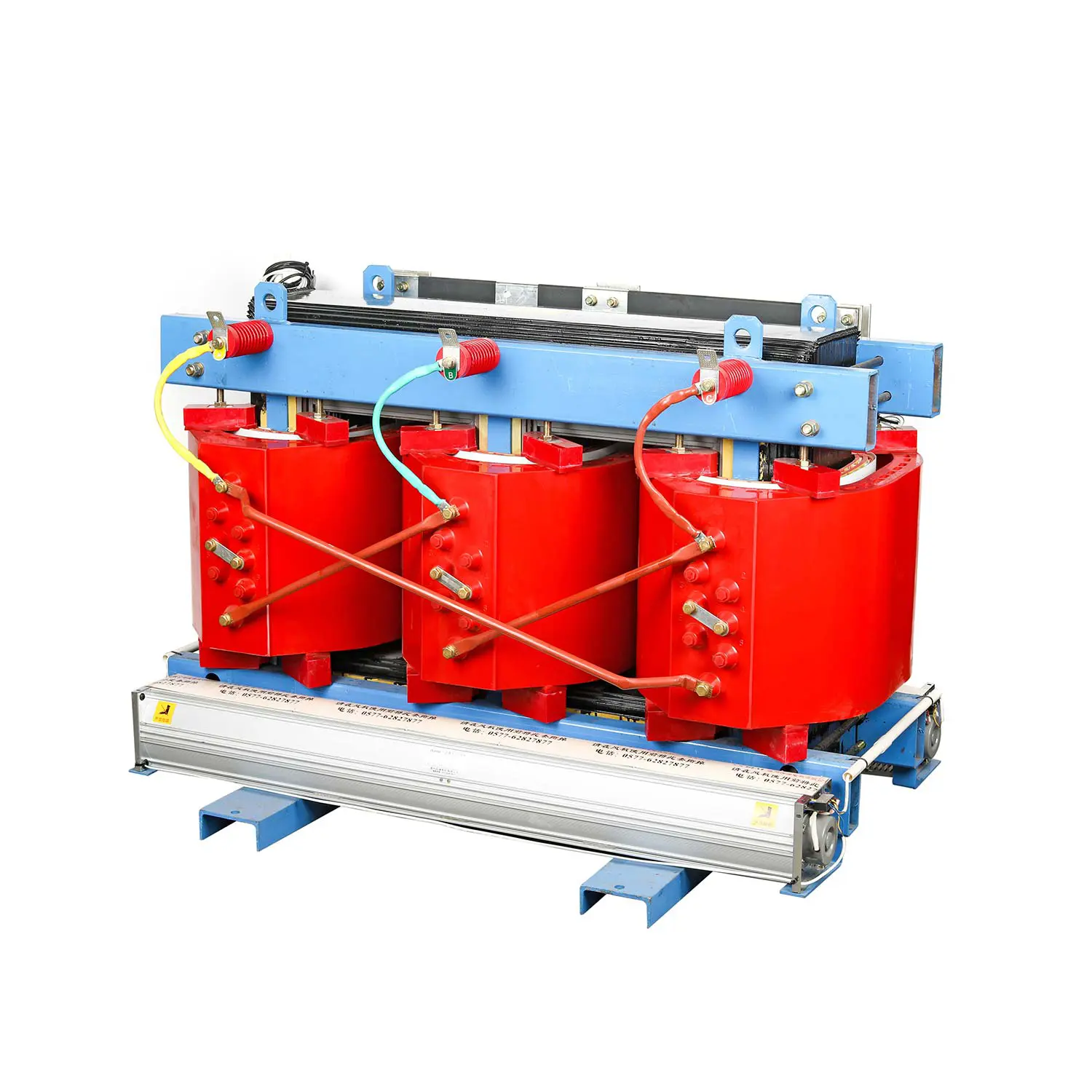

Transformer sepenuhnya terisolasi dengan resin epoksi, dan tingkat isolasi dan ketahanan panas adalah F, dan transformator tidak memiliki bahan yang mendukung pembakaran, dan tidak menghasilkan gas atau produk perantara lainnya yang tidak kondusif bagi lingkungan selama operasi, sehingga memiliki karakteristik retardansi api yang baik, perlindungan lingkungan dan penghematan energi.

◆ Tautan internal

Transformator tegangan dan sakelar padat Cina dihubungkan oleh aksesori kabel terisolasi padat perusahaan, yang benar -benar terisolasi dan aman dan dapat diandalkan

● Fungsi dan karakteristik

Ruang tegangan tinggi dari gardu kotak miniatur Eropa terdiri dari sakelar beban tegangan tinggi, sekering tegangan tinggi dan arester petir, yang dapat menghentikan transmisi daya dan memiliki kelebihan beban dan perlindungan sirkuit pendek secara bersamaan. Ruang tegangan rendah terdiri dari sakelar udara tegangan rendah, transformator arus, ammeter dan voltmeter. Gardu Box Eropa miniatur mengadopsi teknologi pemrosesan terkemuka dan memiliki ketahanan korosi yang baik dan ketahanan aus. Keuntungannya adalah kombinasi yang fleksibel, transportasi yang nyaman, pemasangan dan konstruksi, biaya rendah, tidak ada polusi dan operasi yang aman dan andal. Pada saat yang sama, gardu kotak miniatur Eropa adalah perangkat dengan tingkat otomatisasi yang tinggi, dan dirancang dengan cerdas, yang dapat sepenuhnya melindungi semua bagian dan memenuhi kebutuhan tanpa pengawasan. Secara umum, gardu kotak miniatur Eropa adalah jenis transformator kotak yang menghemat investasi dan mendapatkan efek tercepat.

● Ruang tegangan tinggi

Ruang tegangan tinggi umumnya dilindungi oleh kombinasi sakelar beban dan sekering. Setelah satu fase sekring ditiup, perjalanan keterkaitan tiga fase. Sakelar beban tersedia dalam jenis udara terkompresi, jenis vakum, jenis sulfur hexafluoride, dll., Yang dapat mendistribusikan mekanisme operasi dan mewujudkan peningkatan otomatis; Sekring ini adalah sekering pembatas arus tegangan tinggi dengan striker, yang memiliki aksi yang andal dan kapasitas pemecahan yang besar. Lihat tabel di bawah ini untuk parameter teknis utama. Untuk transformer di atas 800kVA, pemutus sirkuit vakum seperti Zn12, Zn28 dan VS1 dapat dipilih untuk perlindungan.

● Ruang tegangan rendah

Sisi sakelar utama ruang tegangan rendah mengadopsi pemutus sirkuit universal atau cerdas, yang dapat secara selektif melindungi sirkuit; Sakelar outlet mengadopsi jenis baru sakelar shell plastik, yang berukuran kecil dan pendek melengkung, hingga 30 sirkuit; Ada kontaktor dan mode switching tanpa kontak untuk dipilih pengguna.

● Transformator

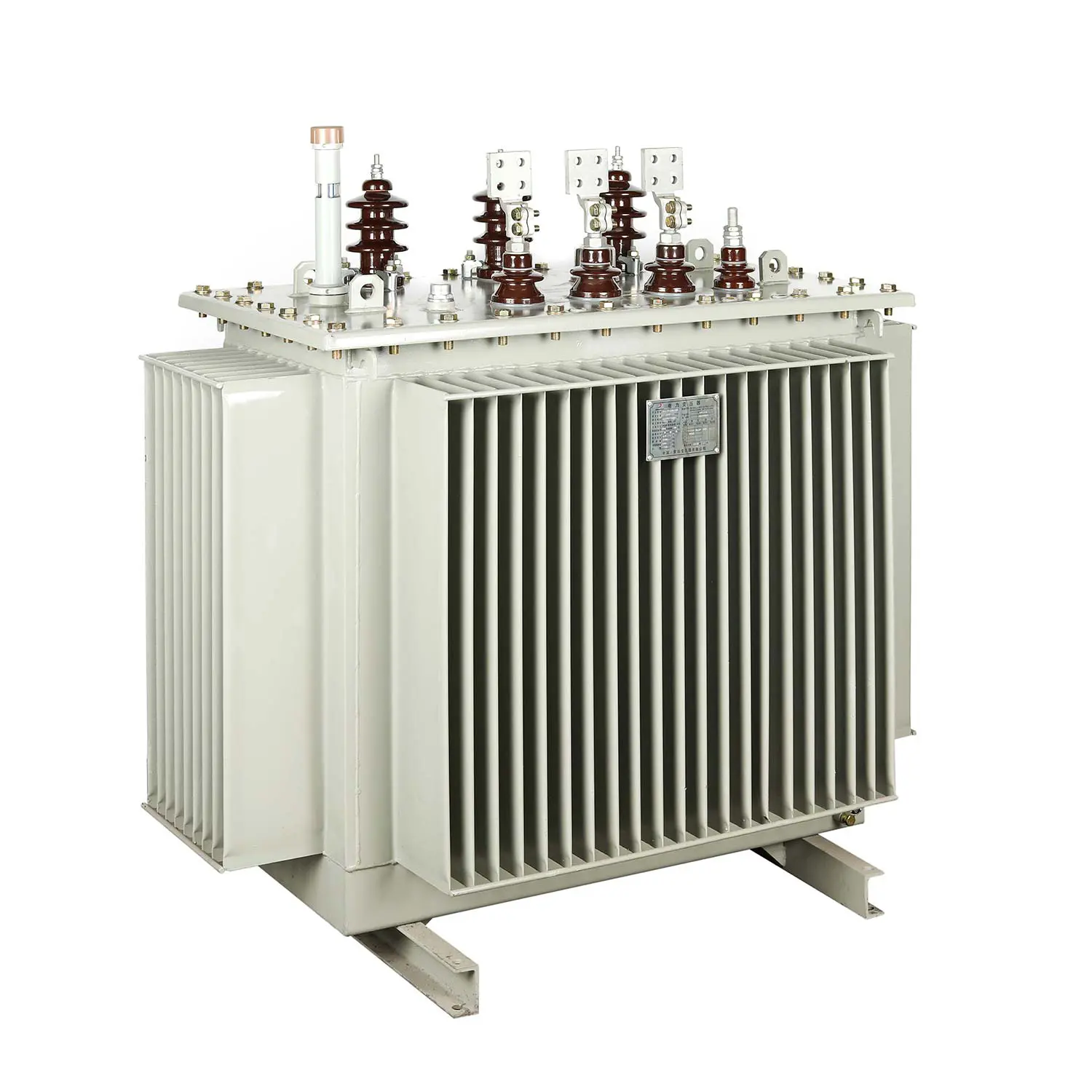

YB □ -12 Gardu gardu tipe kotak Eropa miniatur Pilih transformator seri rendah, oli yang dimerimasi, sepenuhnya disegel S9, S10 dan S11, atau pilih resin-terisolasi atau Nomex yang diisolasi dengan kertas-jenis transformator yang ramah lingkungan, dan bagian bawah dilengkapi dengan troli untuk memfasilitasi masuk dan keluar dari transformasi.

● Tabel parameter kinerja

◆ Parameter teknis sakelar beban

◆ Parameter teknis sekering tegangan tinggi

◆ Parameter teknis pemutus sirkuit tegangan rendah

● Kondisi penggunaan lingkungan

◆ Ketinggian: Gardu gardu tipe kotak Eropa miniatur harus digunakan dalam waktu 4000m

◆ Suhu: -25 ~ 40 ℃

◆ Kelembaban relatif: Rata -rata harian tidak lebih dari 95%, dan rata -rata bulanan tidak lebih dari 90%;

◆ Tempat pemasangan: Tidak ada api, bahaya ledakan, debu konduktif, gas korosif kimia dan getaran kekerasan. Jika kondisi di atas terlampaui, pengguna dapat berkonsultasi dengan perusahaan kami.

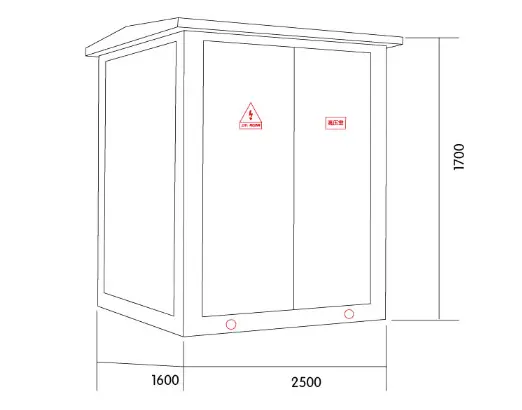

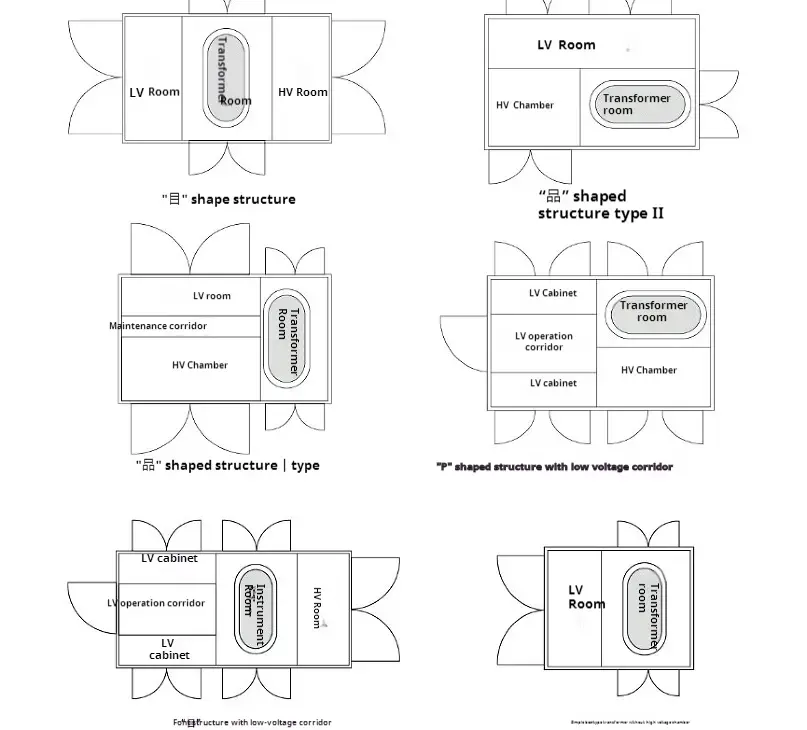

● Diagram dimensi tata letak

● Mengapa memilih KEXR?

◆ Keuntungan Produk: Gardu gardu tipe kotak Eropa mini kami memiliki banyak paten dan melewati berbagai sertifikasi (ISO9001,3C, dll.) ， Kualitas produk yang sangat baik adalah fondasi pijakan kami.

◆ Keuntungan Harga ： Dari sudut pandang pelanggan, KEXR percaya bahwa keuntungan kecil tetapi omset cepat dapat membuat perusahaan bertahan untuk waktu yang lebih lama. Oleh karena itu, harga produk KEXR lebih rendah daripada rata-rata industri dan kami mengadopsi daftar harga langkah demi langkah, dan lebih banyak pembelian akan membawa lebih banyak diskon.

◆ Keuntungan Jaminan Kualitas: Kami memberikan garansi 12-24 bulan untuk sebagian besar produk KEXR, yang melebihi sebagian besar rekan kami.

◆ Skema Kustomisasi yang Unik: Mempertimbangkan kebutuhan individu pelanggan, kami dapat menghasilkan produk yang disesuaikan untuk memenuhi berbagai skenario penggunaan.
