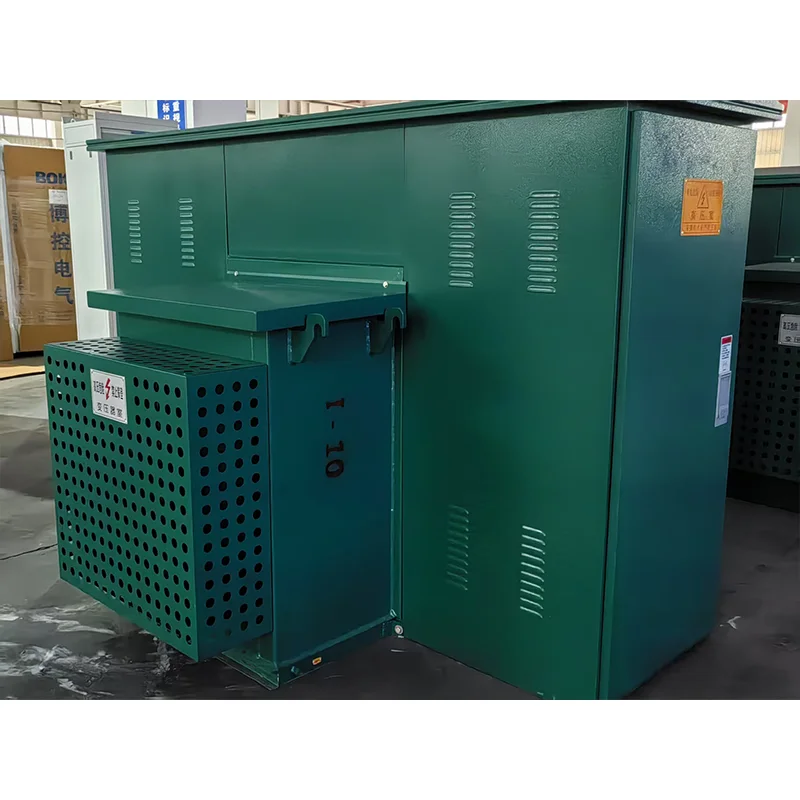

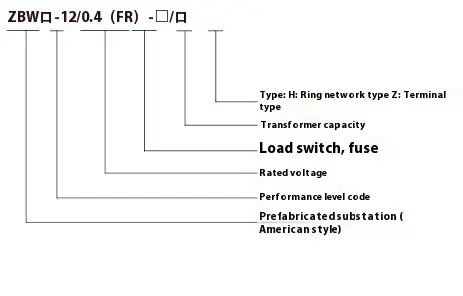

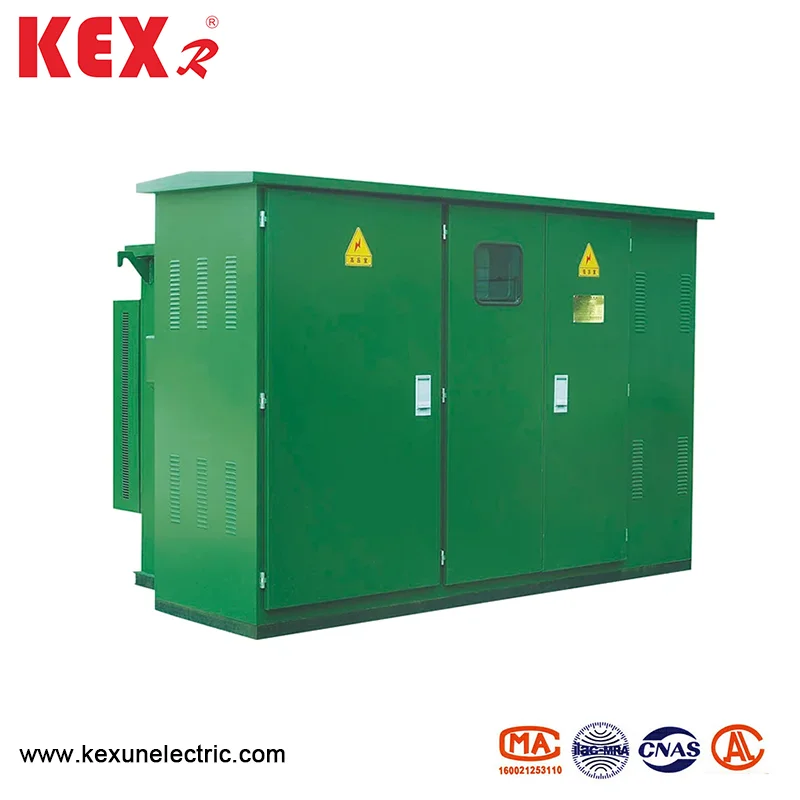

Kabinet tipe kotak Amerika yang sudah dipasang sebelumnya

● Keuntungan produk

1. Kabinet tipe kotak Amerika yang telah dipasang sebelumnya memiliki struktur yang ringkas dan standar, ruang lantai kecil, jauh lebih sedikit dari tipe Eropa dengan kapasitas yang sama.

2. Struktur terisolasi yang disegel, keamanan yang kuat.

3. Kabinet tipe kotak Amerika yang telah dipasang di atas transformator dengan kerugian rendah, kebisingan rendah, kenaikan suhu rendah, kapasitas kelebihan beban yang kuat, resistensi sirkuit pendek dan resistensi dampak yang kuat memastikan kinerja produk yang tinggi.

4. Terima berbagai solusi untuk memenuhi kebutuhan pelanggan yang disesuaikan dan menangani berbagai skenario penggunaan.

● Struktur Kabinet

◆ Tata letak keseluruhan

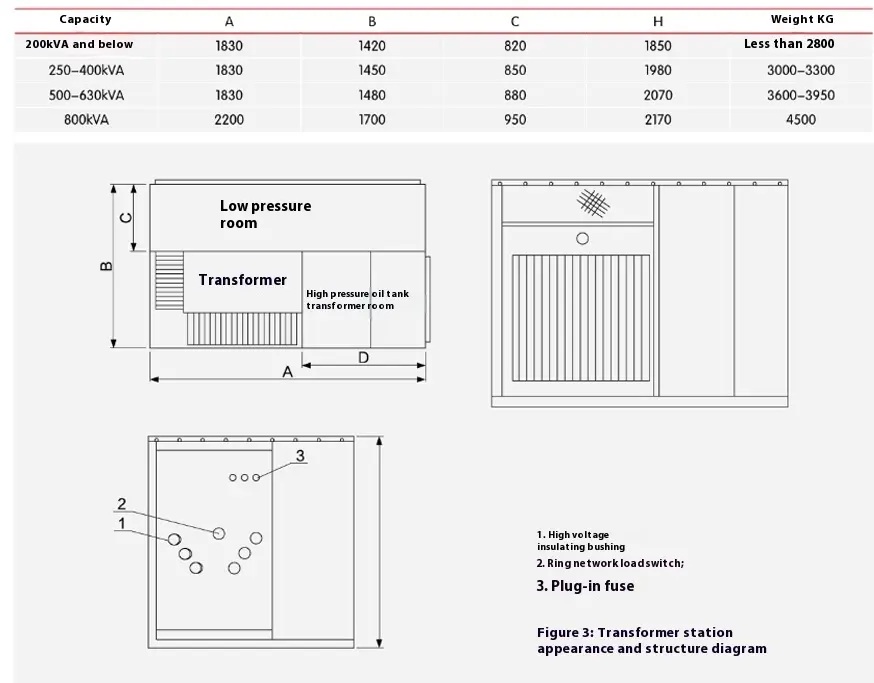

Penampilan dan struktur kabinet tipe kotak Amerika yang sudah dipasang 10kV ditunjukkan pada Gambar 2 dan 3. Tangki oli dibagi menjadi dua bagian, bagian atas adalah tangki oli bertekanan tinggi, dan bagian bawahnya adalah tangki oli transformator. Kedua bagian hanya terhubung secara elektrik dan oli diblokir. Diagram skematik ditunjukkan pada Gambar 1, di mana garis "i" dan "i" adalah pengumpan jaringan loop, cabang "ll" adalah cabang transformator, dan "V" adalah output tegangan rendah. Kabinet dapat digunakan dalam sistem catu daya jaringan ring dan sistem terminal, dan konversi sangat nyaman. Umpan saluran dan cabang "Lⅲ" diaktifkan dengan sakelar beban jaringan cincin. Pada saat yang sama, terminal yang masuk dari sisi tegangan tinggi dari transformator dilengkapi dengan sekering perlindungan cadangan dan sekering plug-in untuk melindungi kesalahan sirkuit pendek dan kelebihan beban dan perlindungan suhu yang berlebihan pada cabang. Pada saat yang sama, perangkat tampilan tegangan tinggi dan penangkap petir juga dapat dipasang. Ujung tegangan rendah dari transformator adalah output setelah melewati meter dan pemutus sirkuit tegangan rendah.

◆ Transformer

Kabinet tipe kotak Amerika yang sudah dipasang di dalam Seri S11 Seri Seri Tiga Fase-Fase-Fase-Immersed Transformer dengan Kehilangan Rendah, Kenaikan Suhu Rendah dan Kebisingan Rendah diadopsi. Struktur tertutup sepenuhnya secara efektif mengisolasi polusi udara dan degradasi isolasi yang disebabkan oleh kelembaban. Lembar bergelombang dari cangkang tangki oli memiliki fungsi disipasi panas dan pendinginan, dan secara efektif mengurangi tekanan internal.

◆ Sakelar beban terminal dua stasiun

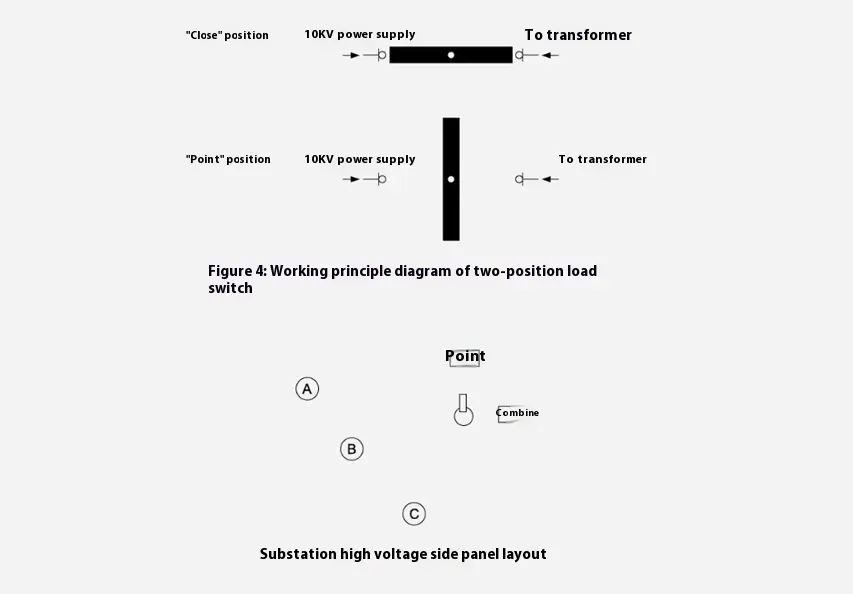

Diagram strukturalnya ditunjukkan pada Gambar 4, di mana "I" terhubung ke terminal yang masuk tegangan tinggi. Selama operasi, pengguna memasukkan pegangan pengoperasian khusus ke poros berputar dari sakelar beban dan memutarnya 90 derajat berlawanan arah jarum jam, dan sakelar beban berubah ke posisi "off". Sakelar beban terminal hanya memotong cabang transformator dalam mode catu daya terminal atau berfungsi saat mengganti inti sekering plug-in, sehingga sakelar beban negatif terminal hanya memiliki dua posisi off dan on, dan gaya operasi juga kecil karena ukurannya yang kecil. Untuk mengurangi polusi oli di tangki oli, disarankan agar pengguna mematikan sakelar tegangan rendah sebelum mengoperasikan sakelar beban untuk mengurangi beban samping tekanan.

◆ Sekring perlindungan

Sekring perlindungan kabinet tipe kotak Amerika yang telah dipasang sebelumnya terhubung secara seri dengan sekering plug-in di cabang transformator (lihat R1 dan R2 pada Gambar 2) untuk membentuk sekering perlindungan rentang penuh. Ini hanya berhembus ketika ada kesalahan hubung singkat di dalam kabinet, sehingga probabilitas peniupnya sangat rendah. Itu dipasang di tangki oli atas, dan tangki oli perlu dibuka jika ingin diperbarui.

◆ Sisipkan jenis sekering

Inti lelehnya memiliki sensitivitas ganda (suhu dan arus), yaitu meleleh ketika sisi beban gagal (kelebihan beban atau suhu berlebihan). Plug-in Fuse dan Fuse Perlindungan Cadangan digunakan secara seri, yang dapat melindungi seluruh jajaran dari arus kecil (beberapa kali) hingga arus besar (beberapa puluh kiloampere), dan arus pemecah maksimum adalah 50KA.

Catatan:

1. Semua yang tercantum dalam tabel adalah peringkat sekering. Sekring perlindungan cadangan hanya ditiup ketika ada kesalahan sirkuit pendek di dalam kabinet tipe kotak Amerika yang sudah dipasang sebelumnya.

2. Transformator yang dipilih hanya cocok untuk mode koneksi DYN11.

3. Saat memilih sekering yang dimasukkan, harus dipertimbangkan bahwa 3-4 kali arus kapasitas penuh dari transformator harus dilebur dalam 300-an, dan pada saat yang sama, harus dipenuhi bahwa 12 kali arus kapasitas penuh dari transformator tidak boleh dilebur ketika 0,1S digunakan.

4. Menurut standar IEC, sekering dapat bekerja dalam kisaran politik -25 ℃ ~+40 ℃. Ketika suhu oli lebih tinggi dari +40 ℃, arus pengenal sekering harus dikurangi sebesar 1% untuk setiap peningkatan 1 ℃.

◆ Jenis siku dan kepala kabel tipe "T"

Garis-jalur yang masuk dan keluar dengan tegangan tinggi dan keluar dari kabel tipe kotak Amerika yang sudah dipasang sebelumnya mengadopsi kabel dan saluran keluar, dan catu daya tegangan tinggi dipimpin keluar dari tangki minyak dengan lengan isolasi cast-cast. Untuk memfasilitasi tes pabrik dan tes penerimaan pengguna, lengan isolasi itu sendiri memiliki kemampuan untuk menahan frekuensi daya 10kV tahan terhadap tegangan dan impuls petir menahan tegangan. Sebelum memasang kepala kabel, perlu mengetahui apakah pengguna memerlukan penahan petir. Jika perlu, satu set lengan isolasi di garis loop yang masuk dan keluar mengadopsi jenis ganda, dan set lainnya mengadopsi jenis pass tunggal.

Pilih kepala kabel siku atau berbentuk T yang cocok dengan bagian kabel, bersihkan permukaan bagian dalam dan luarnya dan permukaan selongsong isolasi dengan etanol anhidrat, oleskan sedikit 7501 minyak silikon vakum pada permukaan lengan, dan pasang sesuai dengan spesifikasi pemasangan khusus area kerja kabel. Di ujung lain dari lengan isolasi ganda-pass, pasang arester zinc oksida khusus yang disegel dengan cara yang sama. Lihat instruksi untuk pemasangan kepala kabel.

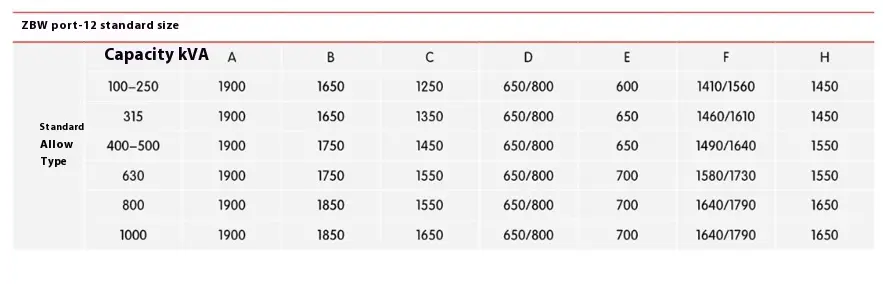

● Dimensi kabinet tipe kotak Amerika yang sudah dipasang sebelumnya
