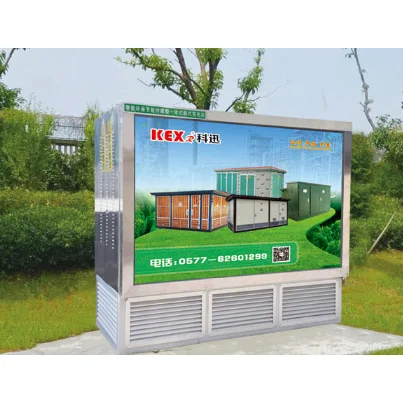

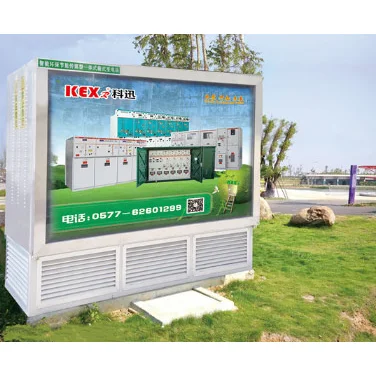

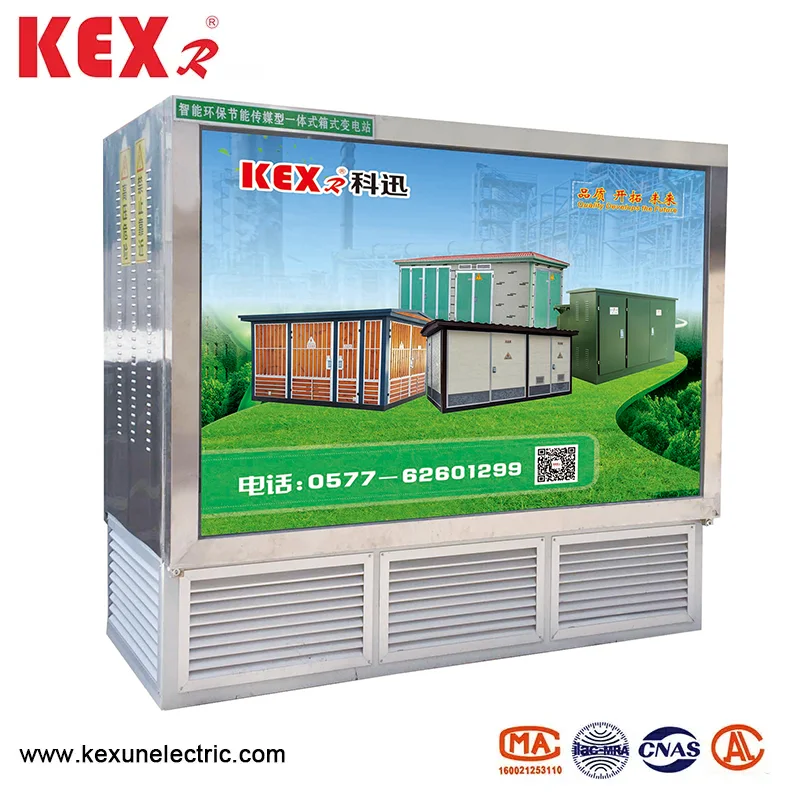

Gardu bawah tanah

● Tinjauan produk

Gardu bawah tanah tipe YBD-12 sesuai dengan konsep desain ekologis perkotaan, menempati area kecil dan mempercantik lingkungan. Ini cocok untuk jalan trunk lalu lintas perkotaan, area perumahan, bandara, stasiun, di luar jalan raya dan tempat-tempat lain, dan akan menjadi tren transformasi peralatan jaringan distribusi perkotaan.

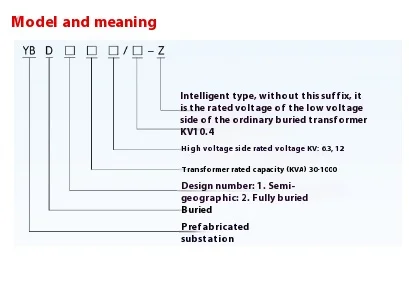

● Penjelasan model gardu bawah tanah tipe YBD-12

Dibandingkan dengan gardu kotak tradisional, gardu bawah tanah memiliki keuntungan yang jelas berikut:

▶ Estetika dan harmoni lingkungan

Substation kotak biasa menempati area yang luas, yang tidak dapat berkoordinasi dengan lingkungan sekitarnya dengan baik, dan gardu bawah tanah memiliki kotak distribusi kecil, yang tidak akan mempengaruhi lingkungan sekitarnya.

▶ Penghematan energi

Pengurangan hemat energi dan konsumsi telah menjadi konsensus seluruh masyarakat. Transformers yang lebih disukai untuk gardu bawah tanah lansekap tipe YBD-12 adalah transformator rendah-kehilangan seperti seri S11, seri S13 dan seri SBH15 dapat dipilih sesuai dengan permintaan dan penawaran pengguna.

▶ Pengurangan kebisingan

Kebisingan transformator berasal dari inti besi, dan ketinggian dari tanah di transformator kotak umum umumnya sekitar 1,2m, yang dengan mudah mempengaruhi tidur orang. Gardu bawah tanah lansekap tipe YBD-12 dipasang di bawah tanah secara keseluruhan, dan kebisingannya jelas dapat dikurangi, yang memiliki sedikit dampak pada penghuni.

▶ Buat nilai untuk pelanggan

Gardu bawah tanah lansekap dapat sepenuhnya disebabkan oleh Kexun, dengan siklus produksi yang pendek, investasi kecil dan efek cepat. Gardu bawah tanah yang dipasang di jalan utama perkotaan dan jalan raya adalah perangkat sakelar kotak lampu iklan di darat, dan posisi kotak iklannya akan memberikan manfaat iklan bagi pelanggan untuk waktu yang lama.

▶ Otomatisasi tinggi

Gardu bawah tanah tipe YBD-12 dapat melaporkan status operasi switchgear tegangan tinggi dan tegangan rendah ke pengontrol melalui pengukuran komprehensif dan perangkat kontrol menggunakan teknologi jaringan nirkabel GPRS, yang sangat memfasilitasi operasi dan penggunaan gardu induk.

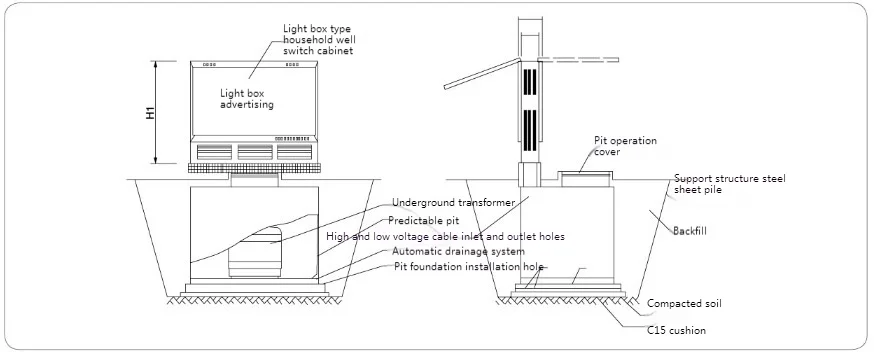

● Diagram pemasangan gardu bawah tanah tipe YBD-12

Catatan:

1. Dimensi di atas hanya untuk referensi. Silakan merujuk ke gambar yang disediakan oleh pabrikan saat memesan dimensi yang sebenarnya.

2. Produk ini terdiri dari transformator bawah tanah, kabinet sakelar di luar kotak dan lubang prefabrikasi. Ini adalah satu set lengkap peralatan yang sudah dirakit di pabrik, dan cangkang kabinet sakelar kotak cahaya terbuat dari stainless steel;

3. Lubang prefabrikasi sepenuhnya disegel dan tahan air, permukaan penutup atas lubang dihiasi dengan ubin lantai persegi, dan kotak bawah lubang terbuat dari keramik logam, yang mengalami perlakuan anti-korosi sesuai dengan persyaratan GB/T19285 "inspeksi pada teknik korosi dari pipa baja yang dikubur";

4. Penutup atas lubang dilengkapi dengan lubang terbuka. Setelah lubang got dibuka, didukung dan diposisikan oleh silinder. Melalui lubang got, pekerja transformator bawah tanah dapat diamati dan dioperasikan untuk memasuki lubang untuk koneksi keselamatan kabel.

5. Disarankan bahwa baut peledakan harus tertanam sesuai dengan ukuran fondasi lubang. Setelah lubang berada di tempat dan diperbaiki, landasan tanah sesuai dengan cakrawala, dan kemudian tanaman tanaman.

● Gambar desain dari dua skema khas

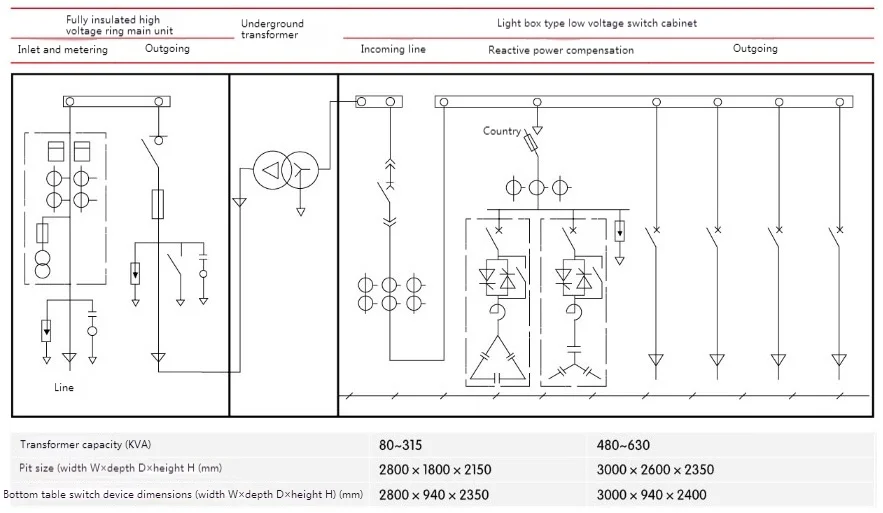

◆ HV RING UNIY Main+Transformator Bawah Tanah+Pengukuran Tegangan Rendah ：

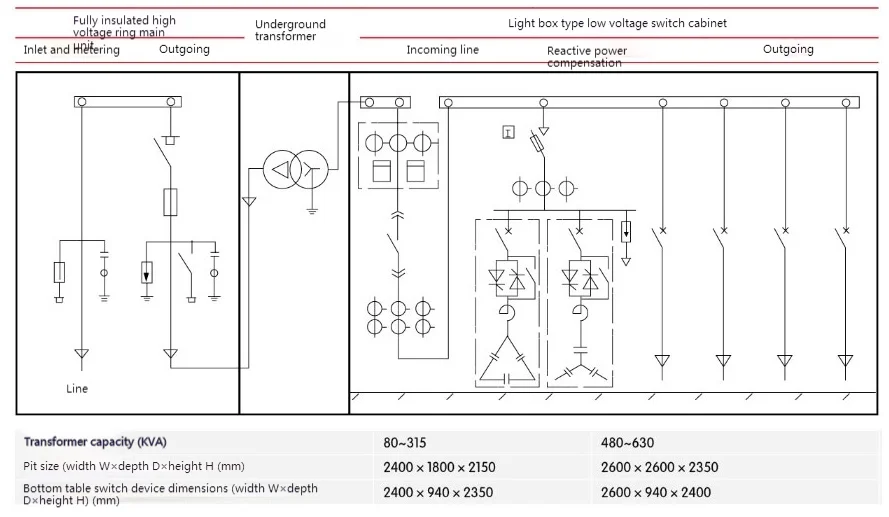

◆ HV Ring Unit Utama+Pengukuran Tegangan Tinggi+Transformator Bawah Tanah+Pengumpan LV:
