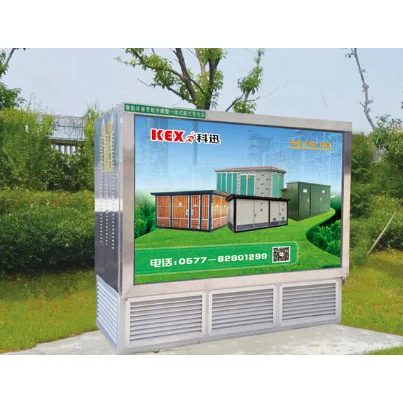

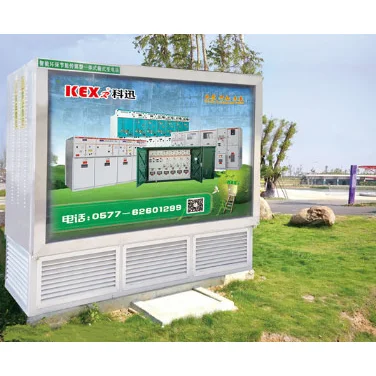

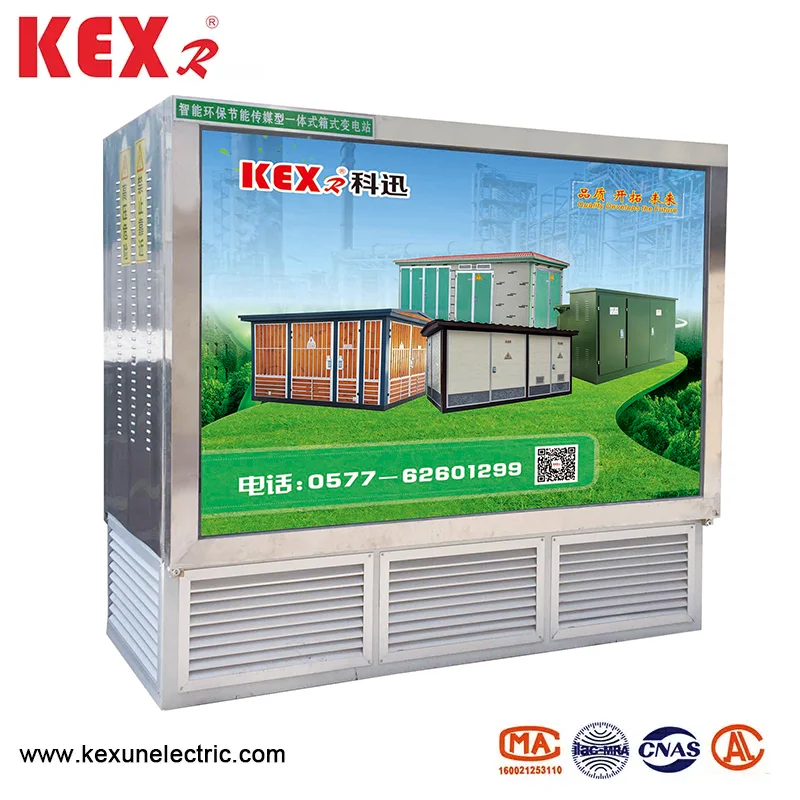

Transformator Bawah Tanah

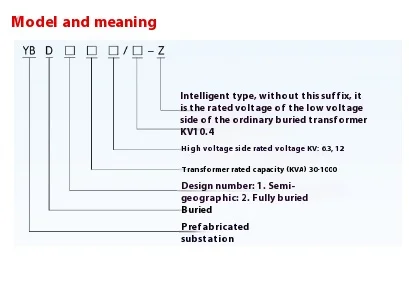

● Deskripsi model

● Fitur utama

▶ Desain tersembunyi: Peralatan daya utama dari transformator bawah tanah tipe YBD-12

dimakamkan di bawah tanah untuk mengurangi pendudukan ruang tanah.

▶ Integrasi lansekap: Bagian permukaan dari transformator bawah tanah tipe YBD-12 dihiasi dengan penghijauan, patung, atau seni untuk berkoordinasi dengan lingkungan sekitarnya.

▶ Keselamatan tinggi: Struktur bawah tanah memberikan perlindungan yang lebih baik dan mengurangi risiko kerusakan buatan manusia.

▶ Perlindungan lingkungan dan pengurangan kebisingan: Tata letak bawah tanah dapat secara efektif mengurangi pengaruh kebisingan operasi transformator di daerah sekitarnya.

▶ Optimalisasi disipasi panas: Adopsi desain disipasi panas khusus untuk memastikan suhu operasi yang normal dari peralatan bawah tanah.

● Skenario aplikasi

Transformator bawah tanah sangat cocok untuk kesempatan berikut:

◆ Pusat Kota

◆ Distrik bisnis

◆ Ruang publik seperti taman dan kotak.

◆ Komunitas perumahan kelas atas

◆ Area Perlindungan Sejarah dan Budaya

◆ Atraksi wisata

● Komposisi struktural transformator bawah tanah

1. Bagian bawah tanah:

◆ Tubuh transformator

◆ Switchgear tegangan tinggi dan rendah

◆ Sistem koneksi kabel

◆ Sistem ventilasi dan disipasi panas

◆ Fasilitas drainase dan kelembaban

2. Bagian tanah:

◆ Dekorasi lansekap (penghijauan, patung, instalasi seni, dll.)

◆ Ventilasi (desain tersembunyi)

◆ Pintu masuk inspeksi

◆ Tanda peringatan keselamatan

● Keuntungan dari transformator bawah tanah tipe YBD-12

◆ Tingkatkan kualitas lanskap perkotaan

◆ Simpan ruang lantai

◆ Kurangi pengaruh radiasi elektromagnetik

◆ Perpanjang masa pakai peralatan (lingkungan bawah tanah yang lebih stabil)

◆ Kurangi polusi visual

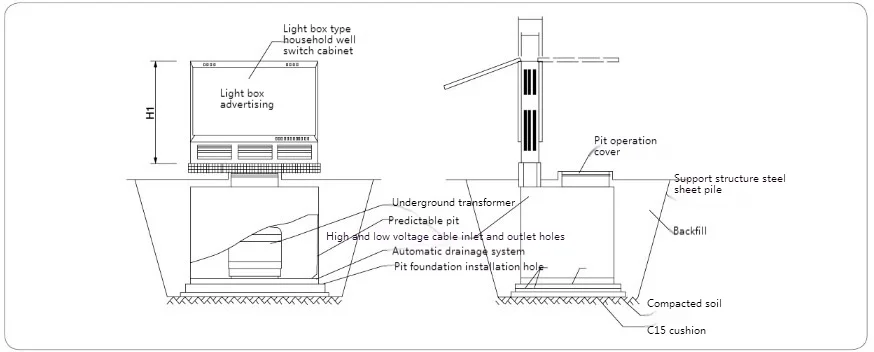

● Diagram pemasangan transformator bawah tanah tipe YBD-12

● Gambar desain dari dua skema khas

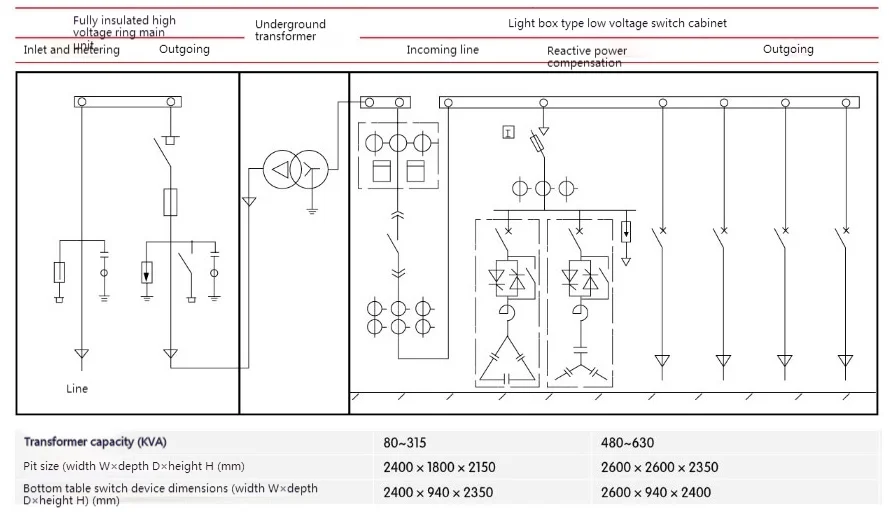

◆ Kabinet jaringan cincin HV+transformator bawah tanah+pengukuran tegangan rendah ：

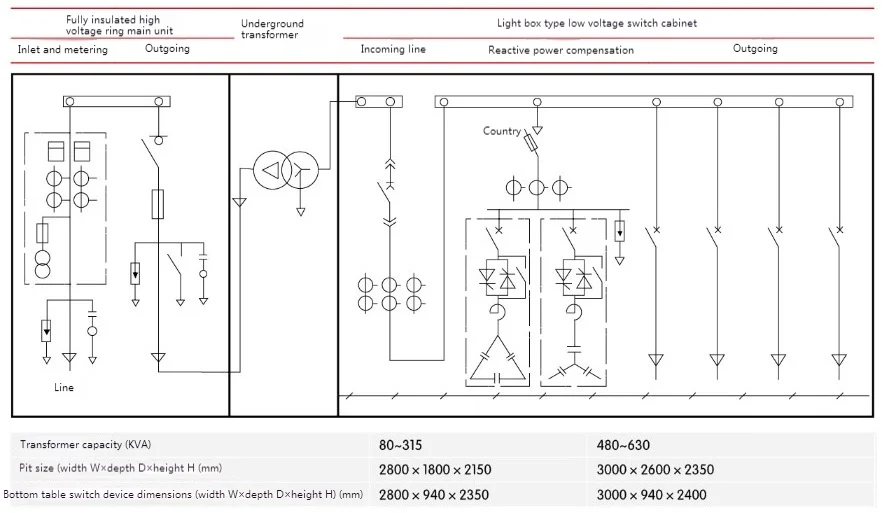

◆ Kabinet jaringan cincin HV+pengukuran tegangan tinggi+transformator bawah tanah+pengumpan LV ：
