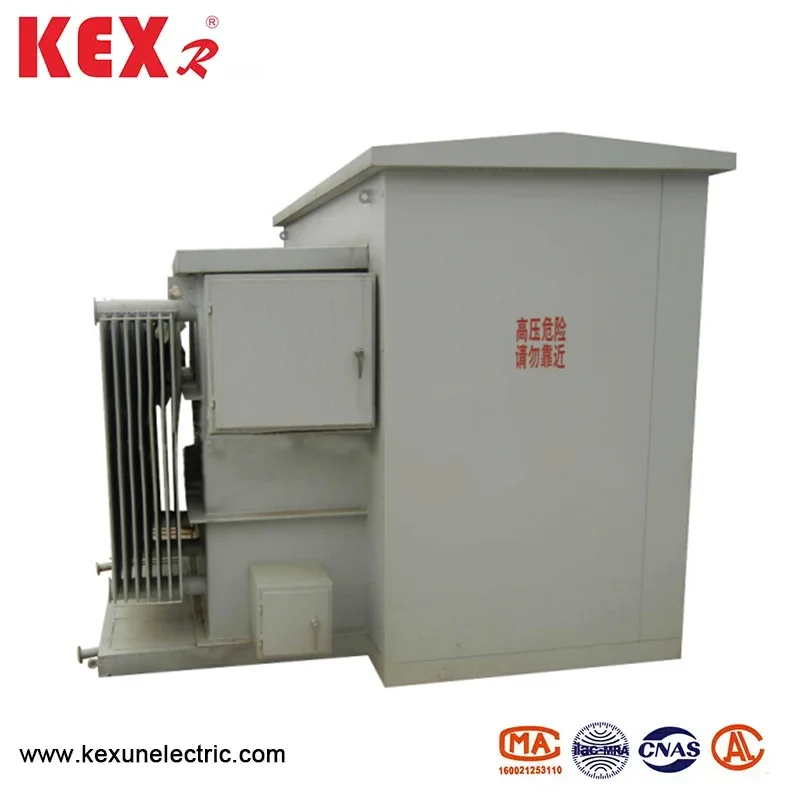

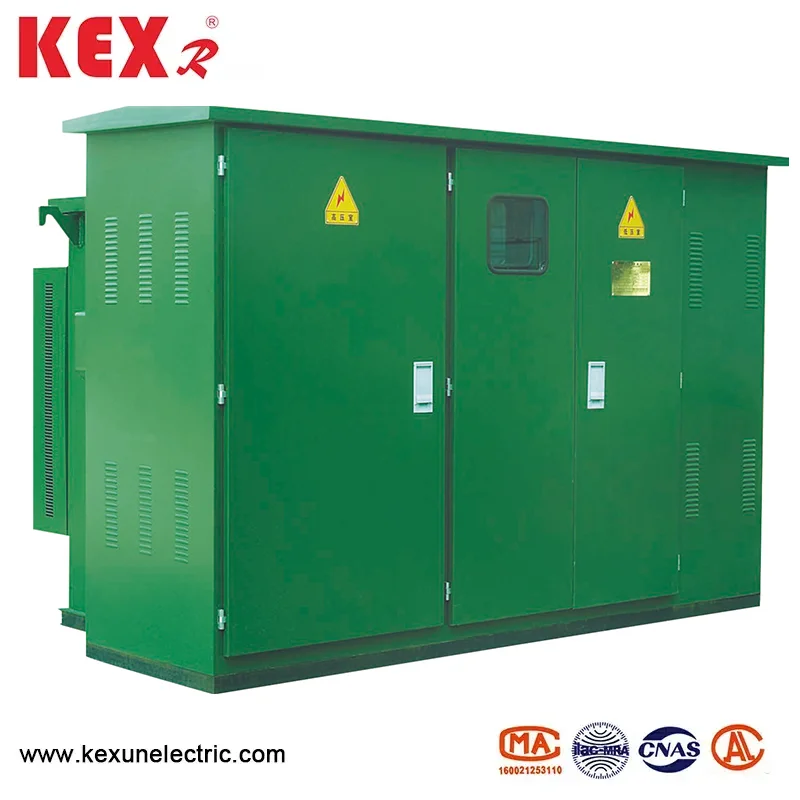

Transformator Pad Jenis Pad
Transformator yang dipasang di Pad Jenis Amerika yang diproduksi oleh China Producture Kexun adalah transformator distribusi kecil yang terintegrasi dan modular, yang memiliki karakteristik struktur kompak, instalasi yang nyaman dan perlindungan yang baik, dan banyak digunakan dalam jaringan distribusi perkotaan, tempat tinggal, area komersial dan konsumsi daya industri.
Model: ZBW-12
Merek ： Kexr
Model: ZBW-12
Merek ： Kexr
Transformator yang dipasang di American Typepad memiliki fitur utama berikut.
◆ Desain kompak
Ukuran kecil, lebih sedikit ruang lantai, cocok untuk tempat dengan ruang terbatas.
Struktur transformator tipe-kotak Amerika diadopsi, yang biasanya dipasang pada pad beton yang dipasang.
◆ Struktur pra-rakitan
Lengkapi integrasi sakelar tegangan tinggi dan rendah, transformator dan perangkat perlindungan sebelum meninggalkan pabrik untuk mengurangi beban kerja instalasi di tempat.
Mengadopsi struktur yang sepenuhnya tertutup, tahan kelembaban, tahan debu dan tahan korosi.
◆ Aman dan dapat diandalkan
Mengadopsi desain isolasi penuh untuk mengurangi risiko sengatan listrik.
Ini memiliki fungsi kelebihan beban, sirkuit pendek dan perlindungan suhu, dan berjalan secara stabil.
◆ Pemeliharaan yang mudah
American Plug-in Cable Head (siku head kabel) diadopsi, yang nyaman untuk pemasangan dan penggantian cepat. Desain pintu akses masuk akal dan nyaman untuk operasi dan pemeliharaan.
◆ Kemampuan beradaptasi yang kuat
Trafo yang dipasang di Pad Jenis Amerika cocok untuk lingkungan luar, tingkat perlindungan biasanya mencapai IP67.
Customizable design can meet different voltage levels (such as 10kV/0.4kV) and capacity requirements (such as 50kVA~1600kVA).◆
● Skenario aplikasi umum transformator yang dipasang di pad tipe Amerika
Network Jaringan Distribusi Burban: Sangat cocok untuk transformasi distribusi daya jalan dan komunitas, dan mengurangi area yang ditempati.
Area RESIDE AREA: Desain tenang, cocok untuk catu daya di daerah perumahan.
Center Pusat Komersial: Cantik dan kompak, tanpa mempengaruhi penampilan kota.
✅ Taman Industri: Diadaptasi dengan lingkungan yang keras dengan keandalan tinggi.
✅ Konsumsi Daya Partikal: Seperti lokasi konstruksi, pameran, dll., Yang nyaman untuk penyebaran yang cepat.
● Parameter teknis transformator yang digunakan oleh transformator yang dipasang di Pad tipe Amerika
|
Nomor seri |
Barang |
Satuan |
Parameter teknis |
|
1 |
Tegangan Dinilai |
kv |
10/0.4 |
|
2 |
Tegangan operasi maks |
kv |
12 |
|
3 |
Frekuensi nilai |
Hz |
50 |
|
4 |
Kapasitas Dinilai |
kva |
150-1600 |
|
5 |
1 menit frekuensi daya tahan tegangan |
kv |
35 |
|
6 |
Tegangan impuls kilat |
kv |
75 |
|
7 |
Metode pendinginan |
|
Onan |
|
8 |
Melanggar arus sekering cadangan tegangan tinggi |
itu |
50 |
|
9 |
Memecahkan arus sekering plug-in |
itu |
2.5 |
|
10 |
Suhu lingkungan |
℃ |
-35 ~ 40 |
|
11 |
Suhu kumparan yang diijinkan naik |
℃ |
65 |
|
12 |
Peraturan tegangan tanpa beban |
|
± 5% atau ± 2*2,5% |
|
13 |
Tingkat kebisingan |
db |
50 |
|
14 |
Gelar IP |
|
IP43 |
◆ Perbandingan hilangnya berbagai jenis transformator
|
Kapasitas (KVA) |
Tegangan9 (kv) |
Grup penghubung |
No-Load Arus% |
Tidak ada kerugian beban % |
Tegangan impedansi% |
Kehilangan beban (w) |
|||||
|
Hv |
Lv |
S9 |
S10 |
S1 |
S9 |
S10 |
S1 |
||||
|
160 |
10 ± 5 OR2*± 2.5 |
0.4 |
Dyn11 Yyn0 |
1.4 |
1.4 |
0.2 |
400 |
320 |
255 |
4.0 |
2200 |
|
200 |
1.3 |
1.3 |
0.2 |
480 |
380 |
305 |
2600 |
||||
|
250 |
1.2 |
1.2 |
0.2 |
560 |
450 |
360 |
3050 |
||||
|
315 |
1.1 |
1.1 |
0.2 |
670 |
530 |
425 |
3650 |
||||
|
400 |
1.0 |
1.0 |
0.15 |
800 |
650 |
505 |
4300 |
||||
|
500 |
1.0 |
1.0 |
0.15 |
960 |
750 |
605 |
5100 |
||||
|
630 |
0.9 |
0.9 |
0.15 |
1200 |
910 |
755 |
6200 |
||||
|
800 |
0.8 |
0.8 |
0.15 |
1400 |
1080 |
980 |
4.5 |
7500 |
|||
|
1000 |
0.7 |
0.7 |
— |
1700 |
1260 |
— |
10300 |
||||
|
1250 |
0.6 |
0.6 |
— |
1950 |
— |
— |
12000 |
||||
◆ Tabel parameter teknis sakelar beban yang diadopsi
|
Barang |
Nama |
Satuan |
315a |
630a |
|
Tegangan Dinilai |
|
Kv |
12 |
12 |
|
Arus maks |
|
A |
315 |
630 |
|
Frekuensi nilai |
|
Hz |
50 |
50 |
|
Arus penutupan sirkuit pendek dinilai |
|
Itu |
31.5 |
50 |
|
Peringkat jangka pendek menahan arus |
|
Itu |
12.5 |
50 |
|
Waktu bertahan jangka pendek |
|
S |
2 |
2 |
|
Kehidupan Mekanik |
|
Waktu |
2000 |
2000 |
|
Tes Impulse Petir |
Fase ke tanah |
Kv |
75 |
75 |
|
Fraktur isolasi |
85 |
85 |
||
|
Frekuensi kerja 1 menit tahan tegangan |
Fase ke tanah |
42 |
42 |
|
|
Fraktur isolasi |
48 |
48 |
||
|
Puncak Puncak Nilai Arus |
|
Itu |
31.5 |
50 |

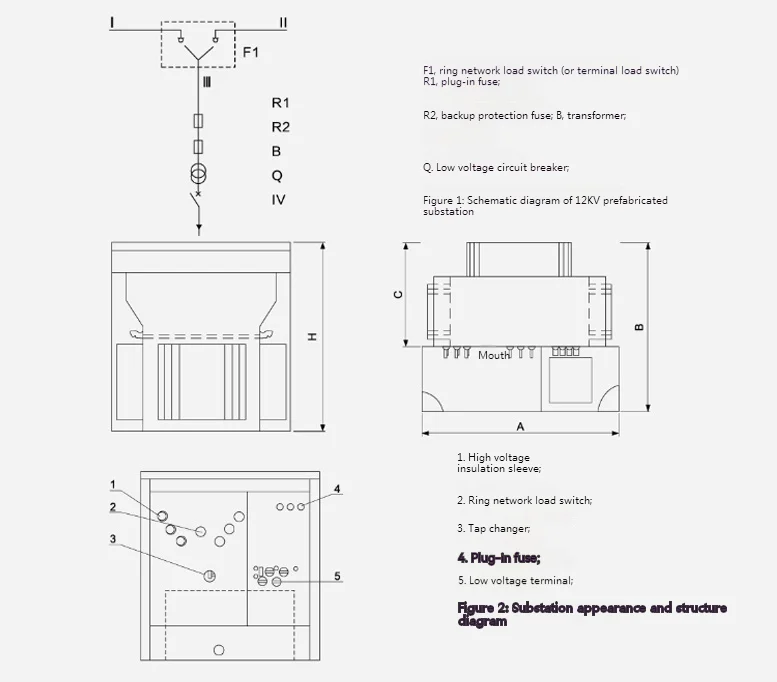

◆ Dimensi transformator yang dipasang di pad tipe Amerika
|
ZBW-12 Pra-installed American Box Tipe Substation Standard Dimensions |
|||||||
|
Kapasitas (KVA) |
A |
B |
C |
D |
E |
F |
H |
|
100 ~ 250 |
1900 |
1650 |
1250 |
650/800 |
600 |
1410/1560 |
1450 |
|
315 |
1900 |
1650 |
1350 |
650/800 |
650 |
1460/1610 |
1450 |
|
400 ~ 500 |
1900 |
1750 |
1450 |
650/800 |
650 |
1490/1640 |
1550 |
|
630 |
1900 |
1750 |
1550 |
650/800 |
700 |
1580/1730 |
1550 |
|
800 |
1900 |
1850 |
1550 |
650/800 |
700 |
1640/1790 |
1650 |
|
1000 |
1900 |
1850 |
1650 |
650/800 |
700 |
1640/1790 |
1650 |
