Substation 3Phase Pad-Mounted

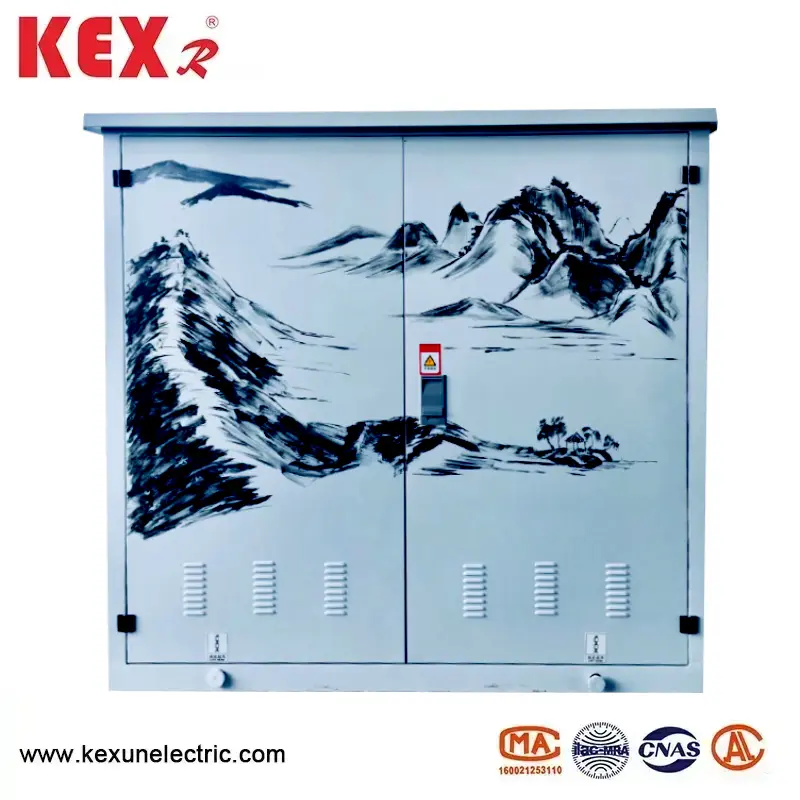

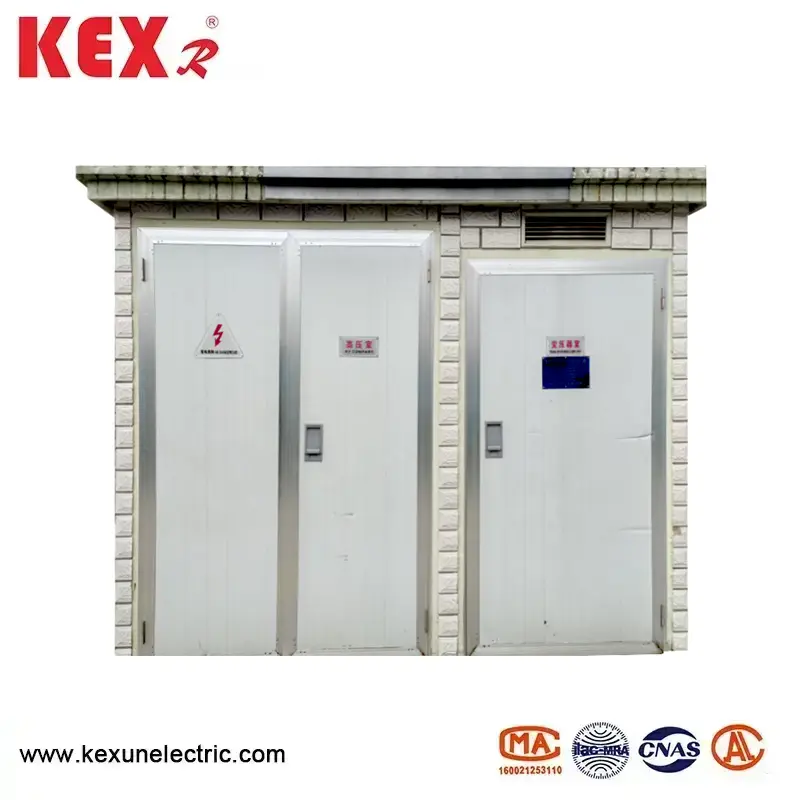

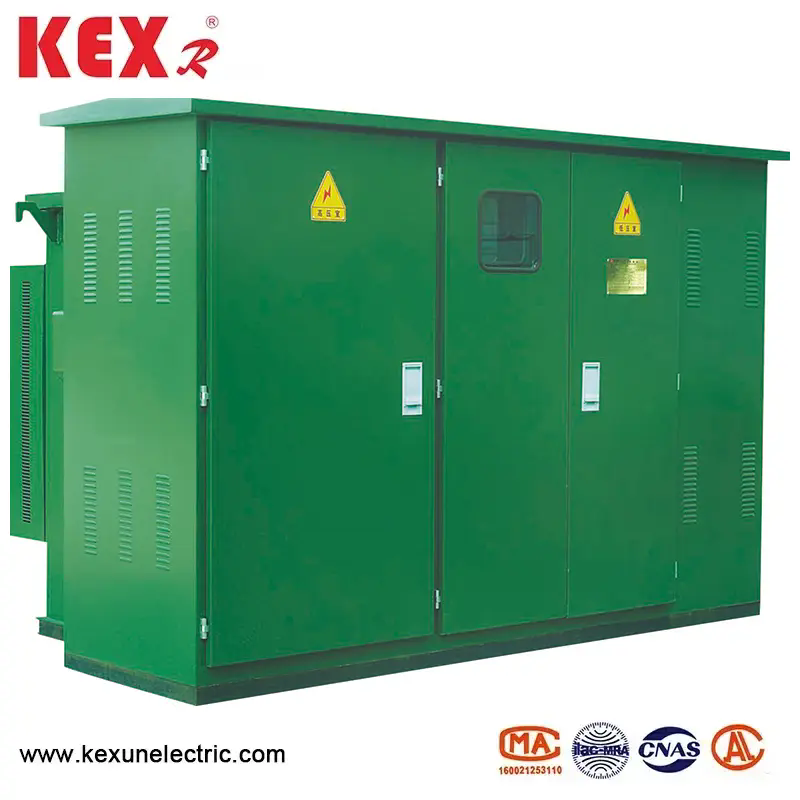

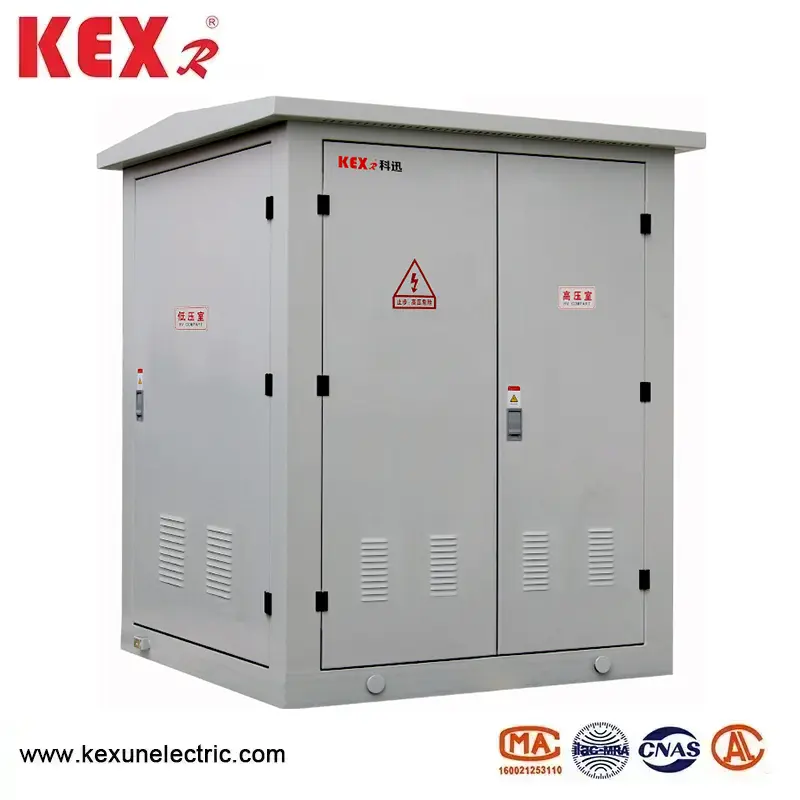

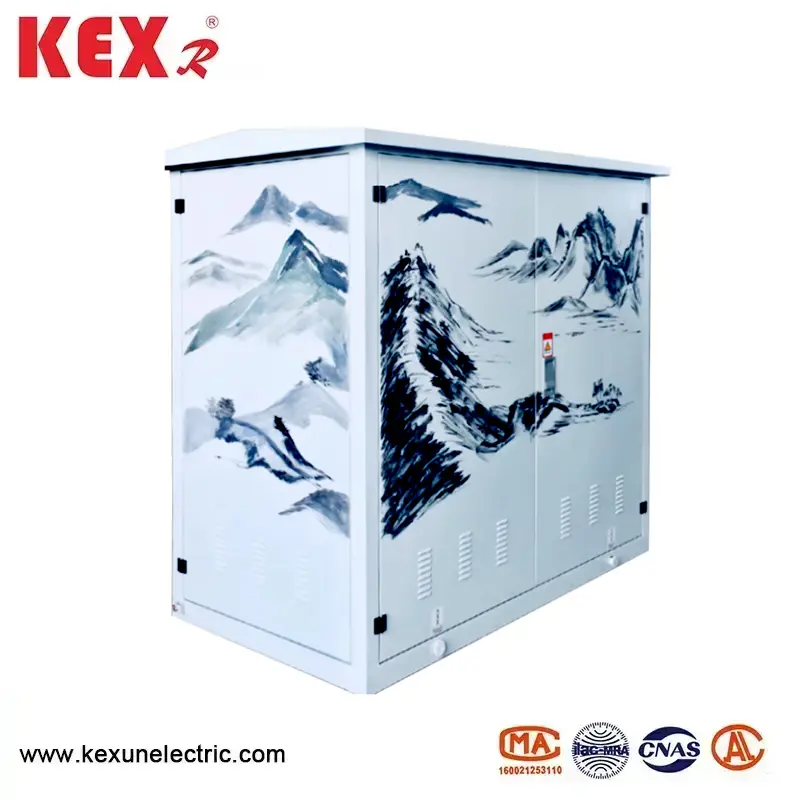

3Phase Pad-Mounted Substation Diproduksi oleh KEXR, pemasok transmisi daya dan distribusi profesional di Cina, adalah peralatan listrik yang kompak dan modular yang cocok untuk distribusi tenaga perkotaan, taman industri, energi baru (fotovoltaik/tenaga angin) dan skenario lainnya. Dibandingkan dengan gardu tradisional, lebih kecil dan lebih fleksibel untuk dipasang.
Model: YB-12
Merek ： Kexr
Model: YB-12
Merek ： Kexr
● Tinjauan produk
Substation 3Phase PAD-Mounted lebih fleksibel dan nyaman digunakan daripada gardu sipil, dan banyak digunakan dalam rekonstruksi jaringan perkotaan bangunan tinggi, tempat tinggal, taman industri, pusat komersial, bandara, terminal kereta api, sekolah, perusahaan pertambangan dan tempat-tempat lain.
● Fungsi dan karakteristik gardu YB-12 Tipe 3Phase Pad-Mounted

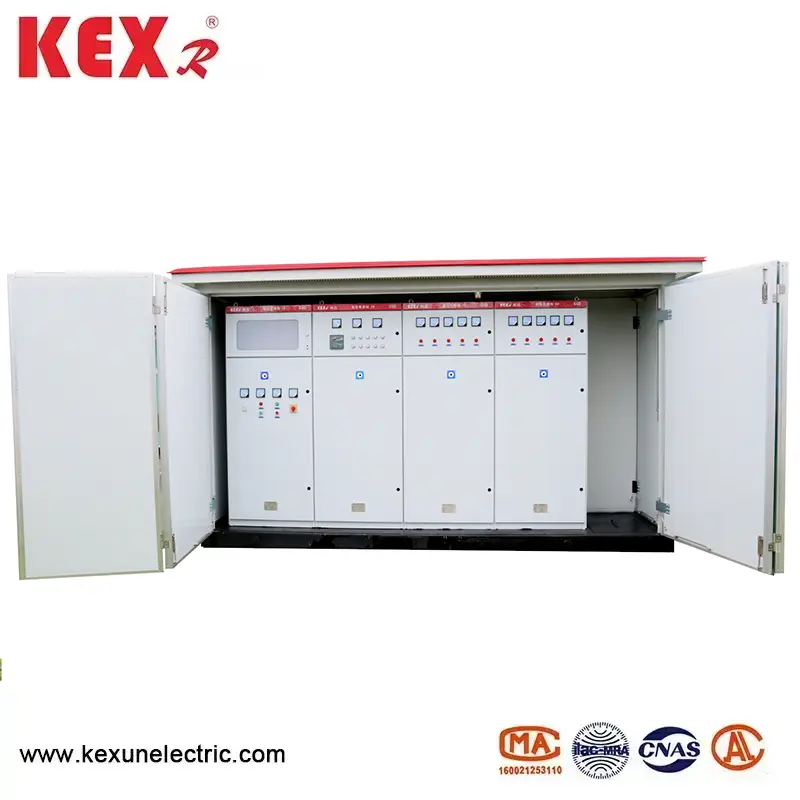

Kamar tegangan tinggi yang dipasang di pad terdiri dari sakelar beban tegangan tinggi, sekering tegangan tinggi dan arester petir, yang dapat menghentikan transmisi daya dan mencegah kelebihan beban dan sirkuit pendek pada saat yang sama; Ruang tegangan rendah terdiri dari sakelar udara tegangan rendah, transformator arus, ammeter dan voltmeter. 3Phase Pad-Mounted Substation memiliki teknologi canggih dan andal, dan semua kotak mengadopsi teknologi pemrosesan canggih, yang memiliki ketahanan korosi yang baik dan ketahanan aus. Ini memiliki keunggulan kombinasi fleksibel, transportasi yang nyaman, pemasangan dan konstruksi, biaya rendah, tidak ada polusi dan operasi yang aman dan andal.
● Menggunakan kondisi
◆ Ketinggian tidak melebihi 4000m
◆ Suhu sekitar: -25 ℃ -40 ℃
◆ Kelembaban relatif: Nilai rata -rata harian tidak lebih dari 95%, dan nilai rata -rata bulanan tidak lebih dari 90%
◆ Tempat pemasangan: Tempat tanpa api, bahaya ledakan, debu konduktif, gas korosif kimia dan getaran kekerasan.
Catatan ： Jika kondisi di atas terlampaui, pengguna dapat bernegosiasi dengan kexr
● Tabel Parameter Kinerja
◆ Parameter teknis sakelar beban
|
Nomor seri |
Barang |
Satuan |
FN12-12 |
Sakelar beban vakum FN25-12 |
|
1 |
Tegangan Dinilai |
kv |
10 |
|
|
2 |
Tegangan operasi maks |
kv |
12 |
|
|
3 |
Frekuensi nilai |
Hz |
50 |
|
|
4 |
Nilai arus |
A |
630 |
|
|
5 |
Nilai Breaking Load Current |
A |
630 |
|
|
6 |
Arus stabil termal |
ka/s |
20/2 |
20/4 |
|
7 |
Arus stabil dinamis |
itu |
50 |
|
|
8 |
Arus Penutup Sirkuit Pendek （Nilai puncak） |
itu |
50 |
|
|
9 |
Waktu pemecahan beban penuh |
Waktu |
20 |
10000 |
|
10 |
Kehidupan Mekanik |
Waktu |
2000 |
10000 |
|
11 |
1 menit frekuensi daya tahan tegangan (fase ke ground) |
kv |
42 |
|
|
12 |
Tegangan impuls petir (fase ke ground) |
kv |
72 |
|
◆ Parameter teknis sekering tegangan tinggi
|
Nomor seri |
Tegangan Nilai (KV) |
Nilai arus (a) |
Break Current (A) |
Sekering peringkat arus (a) |
|
|
Model Inggris |
Model CN |
||||
|
Sdl❈j |
XRNT-12 |
12 |
40 |
31.5 |
6.3, 10, 16, 20, 25, 31.5, 40 |
|
Sfl❈j |
12 |
100 |
31.5 |
50, 63, 71, 80, 100 |
|
|
Skl❈j |
12 |
125 |
31.5 |
25 |
|
◆ Parameter teknis pemutus sirkuit tegangan rendah
|
Model |
Formulir Rilis |
Rilis Rated Current |
Kemampuan on-off ka (ac 380v) |
|
DW15-630 |
Jenis Thermoelectromagnetic |
315, 400, 630 |
40 |
|
DW15-1000 |
Jenis Thermoelectron |
630, 800, 1000 |
50 |
|
DW15-1600 |
1600 |
50 |
|
|
DW15-2500 |
1600, 2000, 2500 |
60 |
|
|
CW1-2000 |
Tipe cerdas |
630, 800, 1000, 1250, 1600, 2000 |
65 (80) |
|
CW1-3200 |
2000, 2500, 3200 |
100 |
