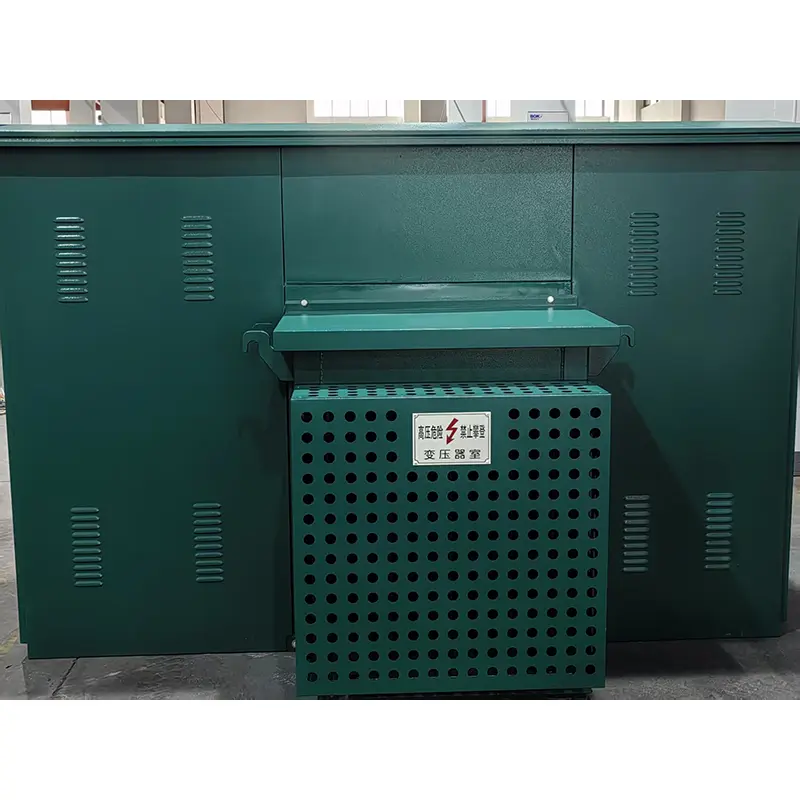

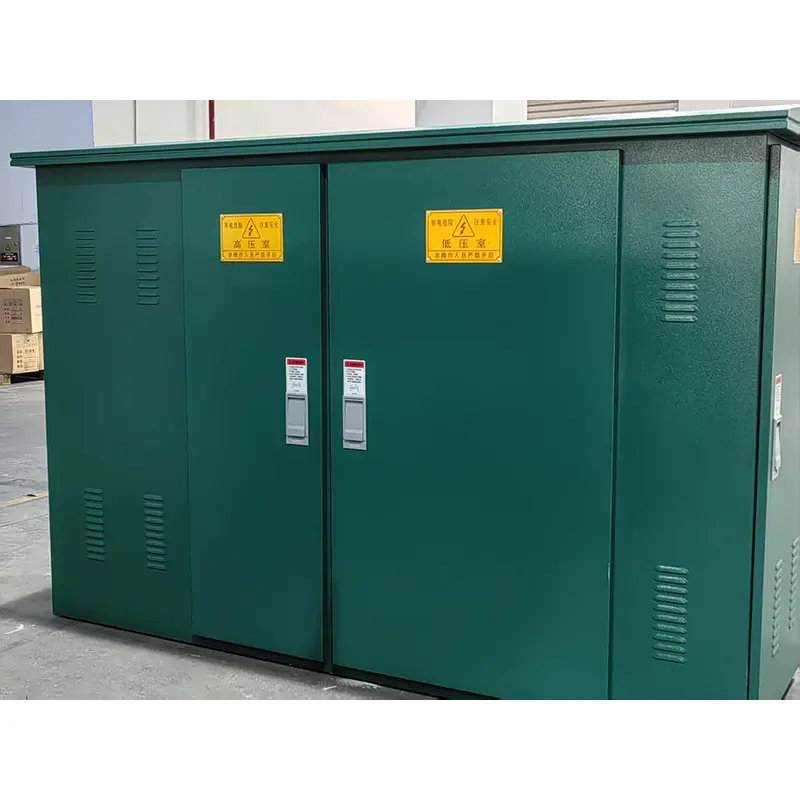

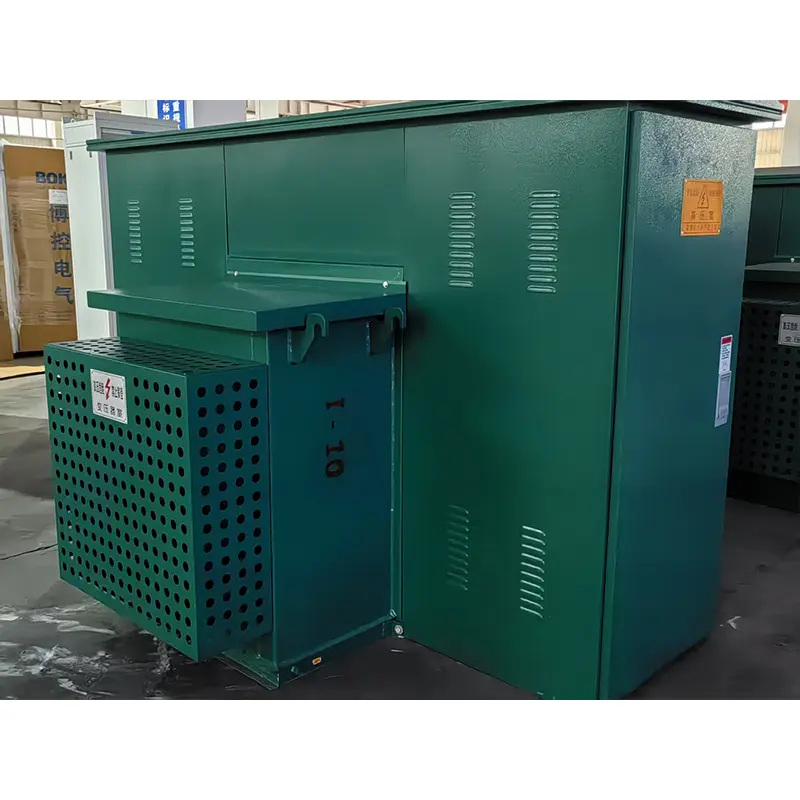

Transformator kompak tipe Amerika

● Analisis model transformator kompak Amerika

－Z: Jenis gabungan

－B: Gardu

－W: Luar Ruang

－12: Tegangan terukur 12kV

● Penentuan Produk Transformator Jenis American Compact:

◆ Solusi distribusi kompak luar yang terintegrasi

◆ Cocok untuk jaringan distribusi perkotaan, taman industri, dan proyek energi baru.

◆ Memenuhi standar GB/T 17467 (setara dengan IEC 62271-202).

◆ Ruang tegangan tinggi

● Karakteristik struktural

Desain kotak:

▶ American Type Compact Transformer mengadopsi pelat baja antikorosif lapis ganda (ketebalan ≥2mm)

▶ Interlayer isolasi termal (busa poliuretan, konduktivitas termal ≤ 0,025 W/m k)

▶ Perlindungan Grade IP34D (Perlindungan Hujan/Perlindungan Hewan Kecil)

Optimalisasi tata letak:

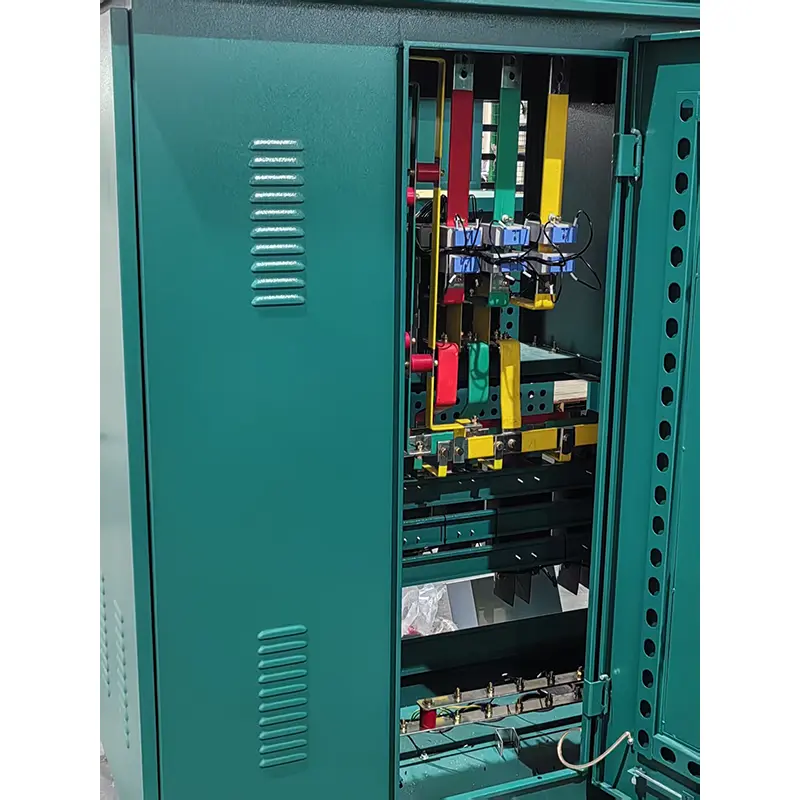

▶ Kompartemen independen untuk ruang tegangan tinggi, ruang transformator dan ruang tegangan rendah.

▶ Lebar saluran pemeliharaan ≥800mm

▶ Sistem ventilasi paksa atas (Kontrol Suhu Mulai dan Berhenti)

● Kondisi lingkungan trafo kompak tipe Amerika menggunakan

◆ Suhu sekitar: Suhu maksimum +40 ℃, suhu minimum-30 ℃;

◆ Altitude: Transformator kompak tipe Amerika ZBW-12 harus dipasang di tempat di bawah 4000m;

◆ Kecepatan angin: setara dengan 34m/s (tidak lebih dari 700Pa);

◆ Kelembaban: Kelembaban relatif harian rata -rata tidak lebih dari 95%; Nilai kelembaban relatif bulanan tidak lebih dari 95%;

◆ Shockproof: Akselerasi horizontal tidak lebih dari 0,4m/s2, dan akselerasi vertikal tidak lebih dari 0,15m/s² ；;

◆ Kemiringan Situs Instalasi: Situs instalasi kecenderungan transformator kompak Amerika harus kurang dari;

◆ Lingkungan Instalasi: Udara di sekitarnya dari trafo kompak tipe Amerika tidak jelas tercemar oleh gas yang korosif dan mudah terbakar, dan tidak ada getaran kekerasan di lokasi pemasangan;

◆ Saat memesan produk ini di luar kondisi di atas, Anda dapat bernegosiasi dengan perusahaan kami.

◆ Parameter teknis transformator kompak Amerika
