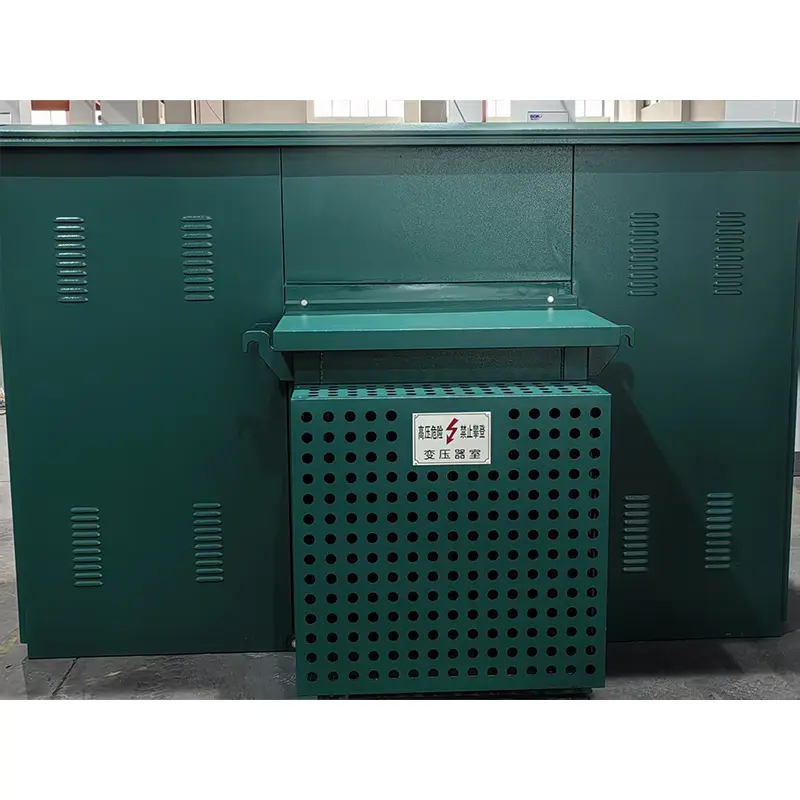

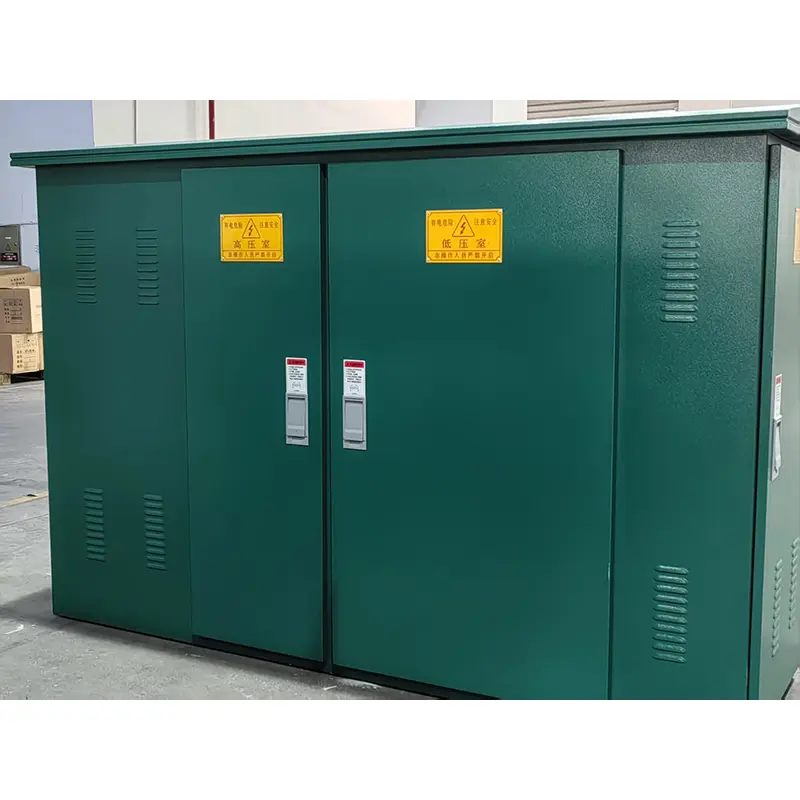

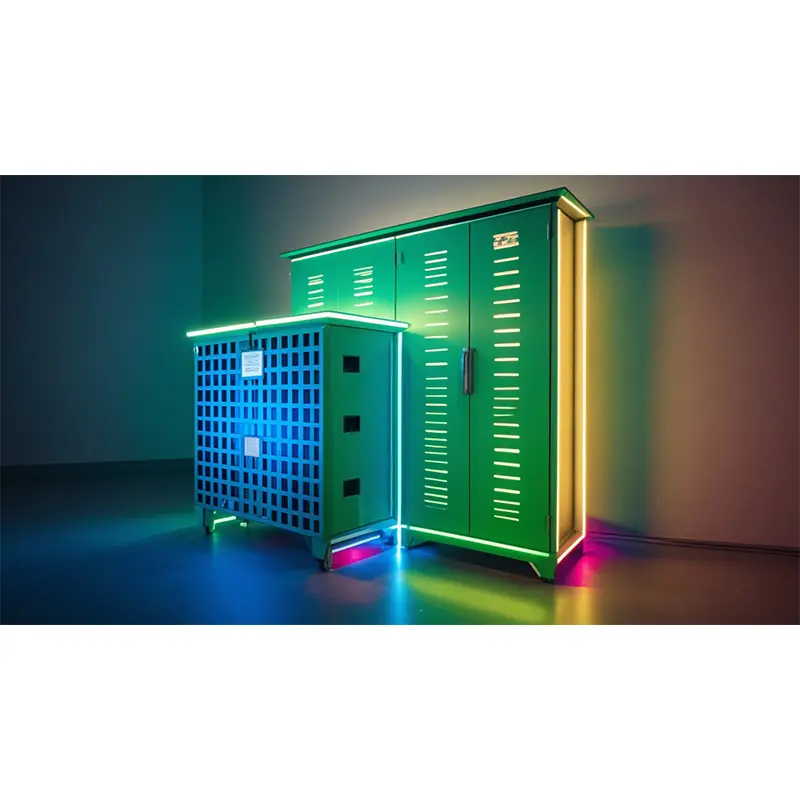

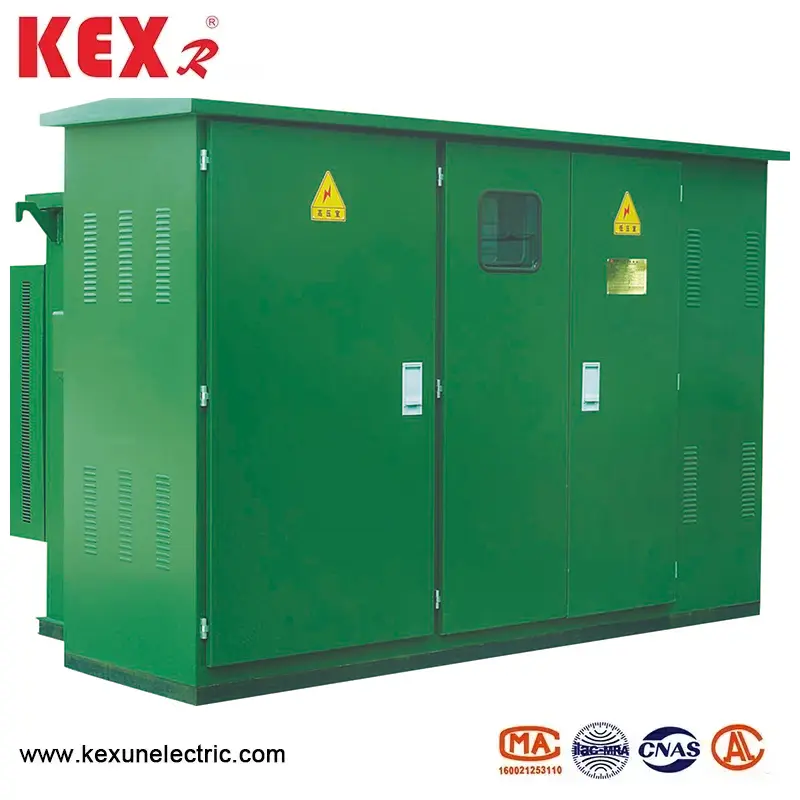

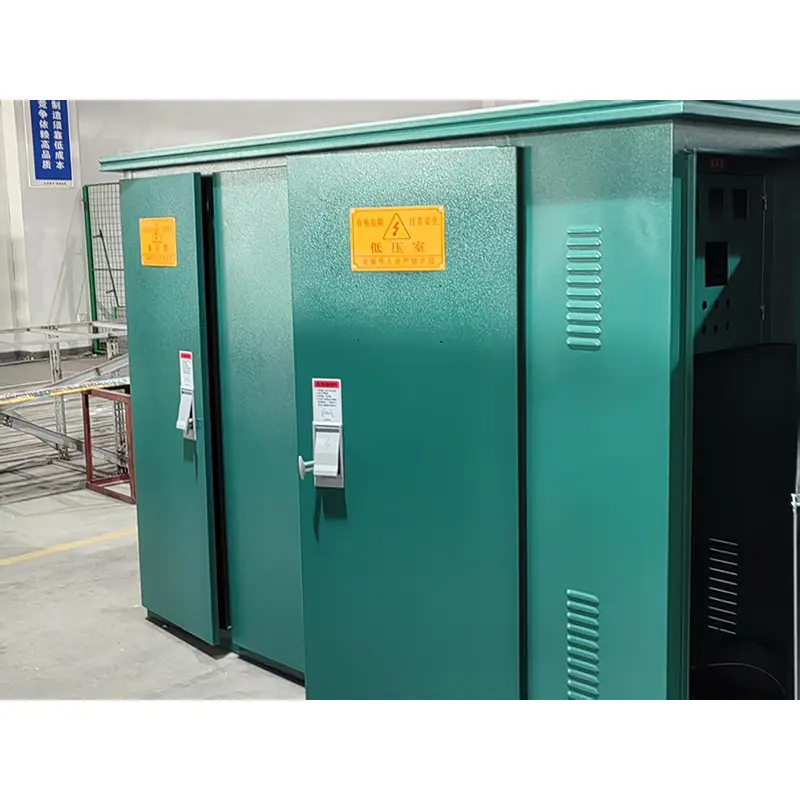

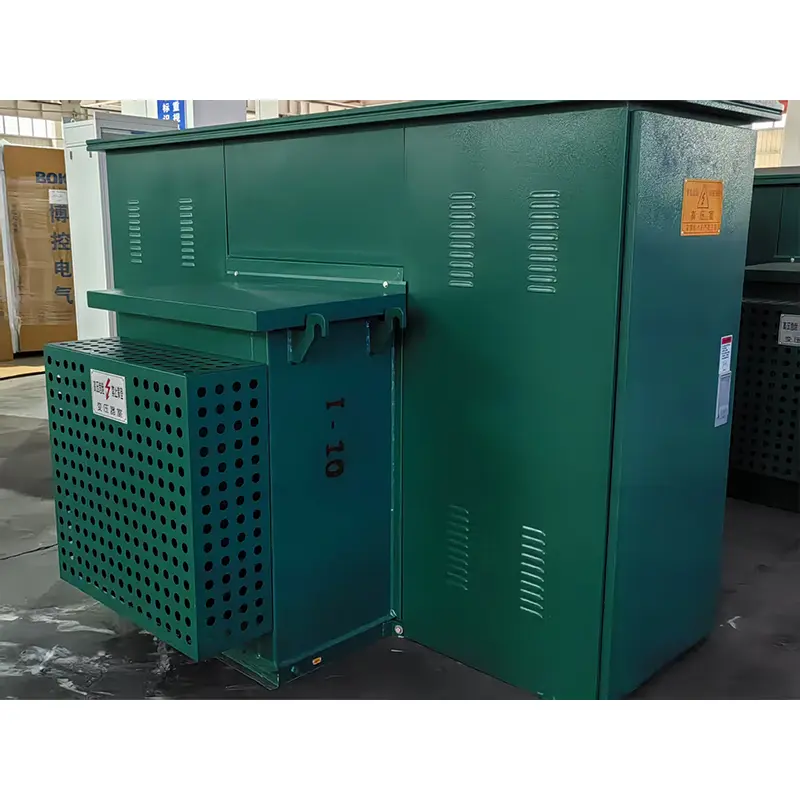

Gardu gardu yang dipasang di pad tiga fase-fase Amerika

ZBW-12 Tipe American Tipe Three-Fase Pad-Mounted Subsation, diproduksi oleh pabrikan China KEXR, adalah gardu gardu dengan struktur sederhana, ruang lantai kecil dan isolasi yang kuat, yang cocok untuk tegangan pengenal 10kV.
Model: ZBW-12
Merek ： Kexr

mengirimkan permintaan

Deskripsi Produk

● Gardu gardu yang dipasang di pad tiga fase tipe Amerika menggunakan kondisi

◆ Suhu ambient: Suhu sekitar di sekitar gardu yang dipasang di pad tiga fase tipe Amerika harus -30 ~ 40 ℃.

◆ Altitude: Substation yang dipasang di bantalan tiga fase tipe Amerika harus dipasang di bawah 4000m;

◆ Kecepatan angin: setara dengan 34m/s (tidak lebih dari 700Pa);

◆ Kelembaban: Kelembaban relatif harian rata -rata tidak lebih dari 95%; Nilai kelembaban relatif bulanan tidak lebih dari 95%;

◆ Shockproof: Akselerasi horizontal tidak lebih dari 0,4 m/s²

, dan akselerasi vertikal tidak lebih dari 0,15 m/s²

◆ Kemecahan Situs Instalasi: Kemiringan Instalasi Gardu Tipe Tipe Tipe Tipe Tiga Tipe tidak lebih dari 3

◆ Lingkungan Instalasi: Udara di sekitarnya tidak jelas tercemar oleh gas korosif dan mudah terbakar, dan tidak ada getaran kekerasan di lokasi pemasangan

◆ Saat memesan produk ini di luar kondisi di atas, Anda dapat bernegosiasi dengan kexr

● Parameter teknis ZBW-12 Tipe Amerika Tipe Tiga Fase Pad-Mounted Gardu

Nomor seri	Barang	Satuan	Parameter teknis
1	Tegangan Dinilai	kv	10/0.4
2	Tegangan operasi maks	kv	12
3	Frekuensi nilai	Hz	50
4	Kapasitas Dinilai	kva	150-1600
5	1 menit frekuensi daya tahan tegangan	kv	35
6	Tegangan impuls kilat	kv	75
7	Metode Pendinginan		Onan
8	Melanggar arus sekering cadangan tegangan tinggi	itu	50
9	Memecahkan arus sekering plug-in	itu	2.5
10	Suhu lingkungan	℃	-35 ~ 40
11	Suhu kumparan yang diijinkan naik	℃	65
12	Peraturan tegangan tanpa beban		± 5% atau ± 2*2,5%
13	Tingkat kebisingan	db	50
14	Gelar IP		IP43

Transformator

KEXR Pra-installed American Box Type Substation mengadopsi transformator banjir tiga fase seri S9 dan S11 yang baru memiliki keunggulan kehilangan beban tanpa beban rendah, kenaikan suhu rendah, kebisingan rendah dan tinggi rendah. Kehilangan tanpa beban dan kehilangan beban transformator lebih rendah daripada transformator S9 asli, mencapai tingkat lanjutan domestik saat ini. Transformator memiliki struktur yang sepenuhnya tertutup, yang secara efektif mengisolasi polusi udara dan degradasi isolasi yang disebabkan oleh kelembaban. Bantal udara 40-90mm dibiarkan di bagian atas tangki oli, yang dapat memainkan peran disipasi panas dan pendinginan bersama dengan kerucut cangkang tangki oli, dan secara efektif dapat mengurangi tekanan internal.

Dimensi dan berat

Kapasitas	A	B	C	H	Berat （kg）
315kva	2560	1600	600	1000	3050
400kva	2560	1600	600	1000	3270
500kva	2560	1600	600	1000	3400
630kva	2560	1600	600	1000	3900
800kva	2760	1600	800	1000	4200
1000kva	2760	1950	800	1000	4800
1250kva	2910	1950	800	1000	5400

● Garis besar dimensi gardu zbw-12 tipe amerika tipe tiga fase pad

ZBW-12 American Tipe Three-Fase Pad-Mounted Standard Dimension
Kapasitas (KVA)	A	B	C	D	E	F	H
100 ~ 250	1900	1650	1250	650/800	600	1410/1560	1450
315	1900	1650	1350	650/800	650	1460/1610	1450
400 ~ 500	1900	1750	1450	650/800	650	1490/1640	1550
630	1900	1750	1550	650/800	700	1580/1730	1550
800	1900	1850	1550	650/800	700	1640/1790	1650
1000	1900	1850	1650	650/800	700	1640/1790	1650

Tag Panas: Gardu gardu yang dipasang di pad tiga fase-fase Amerika
