Mengapa semakin banyak pelanggan memilih C-GIS?

Apa itu C-GIS?

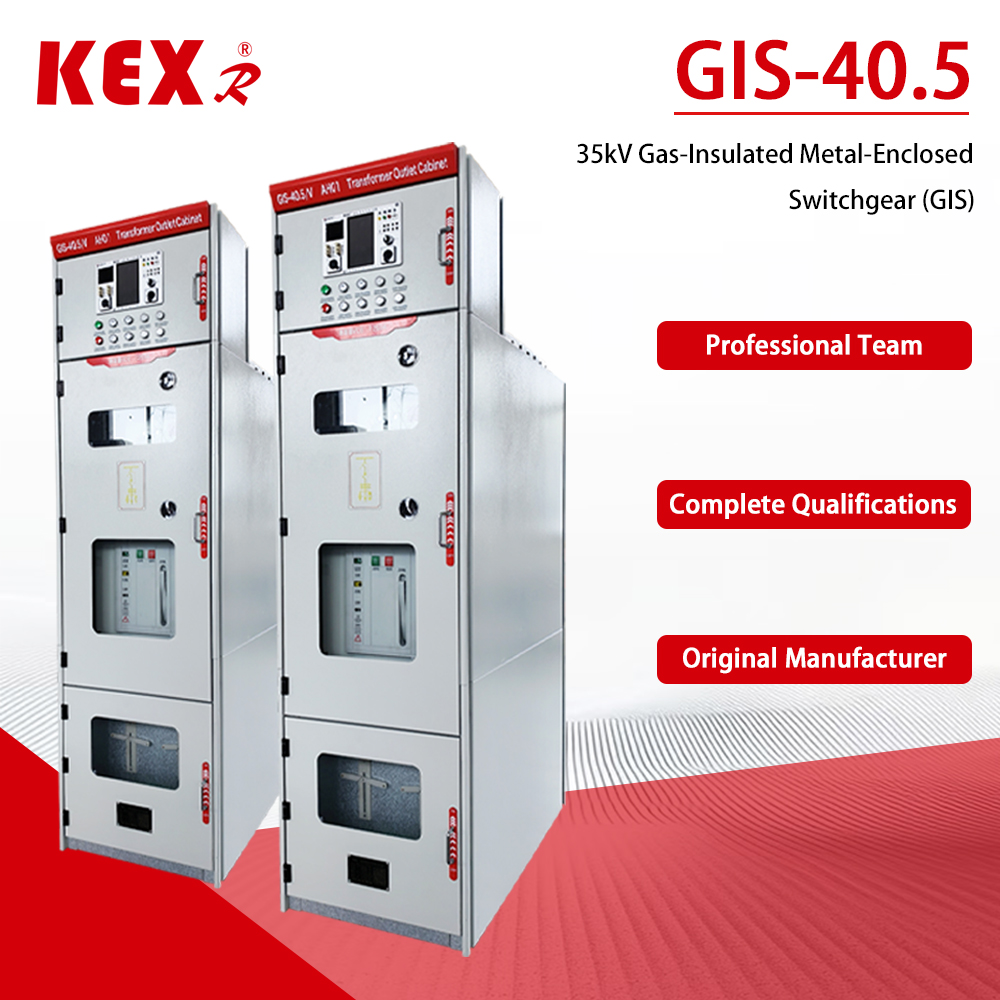

ItuKabinet C-GIS 40.5kV(umum pada sistem 35kV) merupakan perluasan sukses teknologi GIS ke bidang tegangan menengah. Konsep desain intinya adalah sebagai berikut:

1. Struktur tertutup sepenuhnya: semua bagian aktif bertegangan tinggi disegel dalam kotak gas tertutup yang dilas dengan pelat baja tahan karat, yang sepenuhnya terisolasi dari lingkungan luar.

2. Isolasi gas: kotak gas diisi dengan gas isolasi untuk menggantikan udara sebagai media isolasi. Gas isolasi yang umum meliputi:

3.SF (sulfur heksafluorida): media arus utama tradisional memiliki kinerja insulasi yang sangat baik, namun menghadapi tekanan lingkungan karena efek rumah kaca yang tinggi.

4. Gas perlindungan lingkungan: Untuk memenuhi tujuan "karbon ganda", pasar mulai mengadopsi udara kering, nitrogen (N) atau gas perlindungan lingkungan baru sebagai alternatif untuk mendorong pembangunan ramah lingkungan.

5. Pemutus sirkuit vakum: Pemutus sirkuit inti switchgear biasanya mengadopsi pemutus sirkuit vakum untuk menyelesaikan penyambungan dan pemutusan sirkuit.

6. Desain modular: produk ini terdiri dari beberapa modul standar (seperti modul pemutus sirkuit dan modul bus), yang dapat digabungkan secara fleksibel di lapangan dan mudah diperluas.

Keunggulan Inti dan Skenario yang Berlaku

Dibandingkan dengan tradisional (panel berinsulasi udara), C-GIS 40,5kV memiliki keunggulan luar biasa berikut ini, namun juga perlu memperhatikan biaya awalnya yang tinggi:

1. Struktur kompak, menghemat ruang: karena kinerja insulasi gas jauh lebih baik daripada udara, ukuran kabinet menjadi sangat berkurang. Dibandingkan dengan AIS dengan spesifikasi yang sama, area yang ditempati oleh C-GIS dapat dikurangi lebih dari 50% atau bahkan hingga 76%, yang sangat cocok untuk gardu induk perkotaan dengan sumber daya lahan yang terbatas.

2. Kemampuan beradaptasi, keamanan, dan keandalan lingkungan yang kuat: desain yang tertutup rapat memungkinkannya tahan terhadap lingkungan yang keras seperti ketinggian, kelembapan, kabut garam, polusi, dan kondensasi. Bagian aktif tidak terbuka, dan keamanannya tinggi. Bahkan pada tekanan nol (kebocoran gas), tingkat isolasi tertentu masih dapat dipertahankan.

3.Pada dasarnya bebas perawatan, mengurangi biaya pengoperasian dan pemeliharaan: karena komponen inti diisolasi dari lingkungan luar, komponen inti pada dasarnya tidak terpengaruh oleh debu dan kelembapan, sehingga mencapai tingkat bebas perawatan dasar.

4. Investasi awal yang lebih tinggi: Karena penggunaan material dan proses yang lebih canggih (seperti baja tahan karat, pengelasan robot, deteksi kebocoran helium, dll.), biaya pengadaan awal C-GIS biasanya lebih tinggi daripada AIS.

Dengan keunggulan-keunggulan ini, C-GIS banyak digunakan dalam stasiun booster pembangkit energi baru (fotovoltaik, tenaga angin), transformasi jaringan distribusi perkotaan, angkutan kereta api, gedung bertingkat, perusahaan industri dan pertambangan, pusat data dan gardu induk di lingkungan yang keras (seperti dataran tinggi, wilayah pesisir, dan zona industri dengan polusi tinggi).

Fitur struktural dan desain

Untuk memastikan keamanan dan keandalan peralatan di seluruh siklus hidup (hingga 30 tahun atau bahkan lebih lama),4C-GIS 0,5kV memiliki karakteristik sebagai berikut dalam desain struktural dan teknologi manufaktur:

1. Perlindungan tingkat tinggi: Tingkat perlindungan kotak udara umumnya mencapai IP67, yang dapat menahan pengaruh perendaman jangka pendek.

2. Proses pengelasan presisi: kotak gas biasanya terbuat dari pelat baja tahan karat 304 dengan ketebalan 3mm, yang dilas secara otomatis dengan laser oleh robot untuk memastikan kekuatan dan kekencangan lasan.

3. Deteksi kebocoran yang ketat: setelah produksi, detektor kebocoran spektrometer massa helium presisi tinggi akan digunakan untuk deteksi guna memastikan bahwa tingkat kebocoran tahunan gas SF adalah ≤0,1%, dan beberapa produk kelas atas bahkan dapat mencapai ≤0,01%.

4. Integrasi cerdas: Kabinet gis cerdas generasi baru memiliki sensor internal seperti suhu, pelepasan sebagian, karakteristik mekanis, dll., yang mendukung pemantauan keadaan waktu nyata, kendali jarak jauh, dan peringatan dini kesalahan, dan merupakan bagian penting dalam mewujudkan jaringan pintar.
