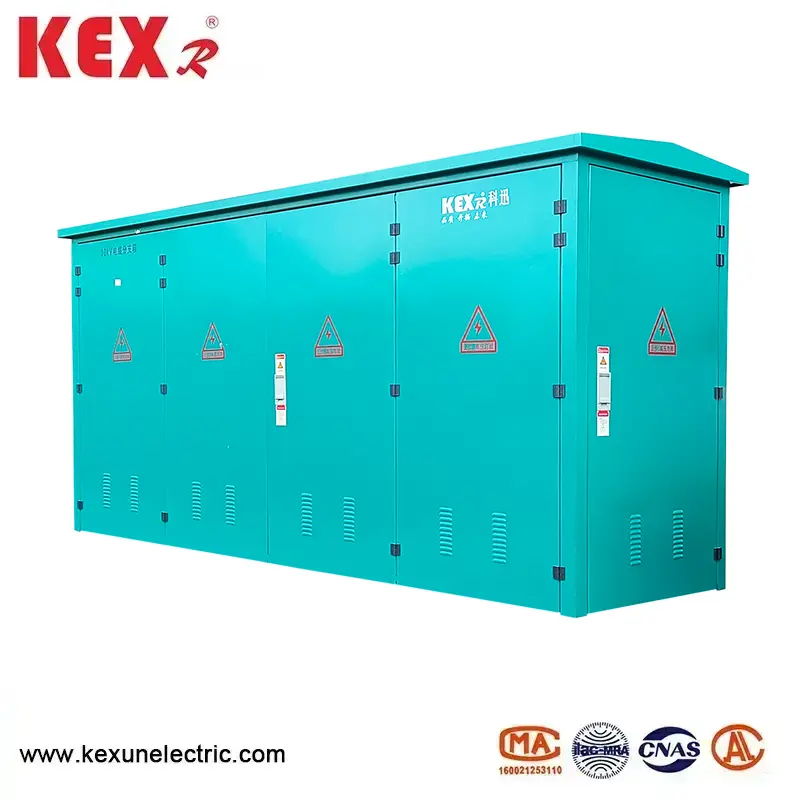

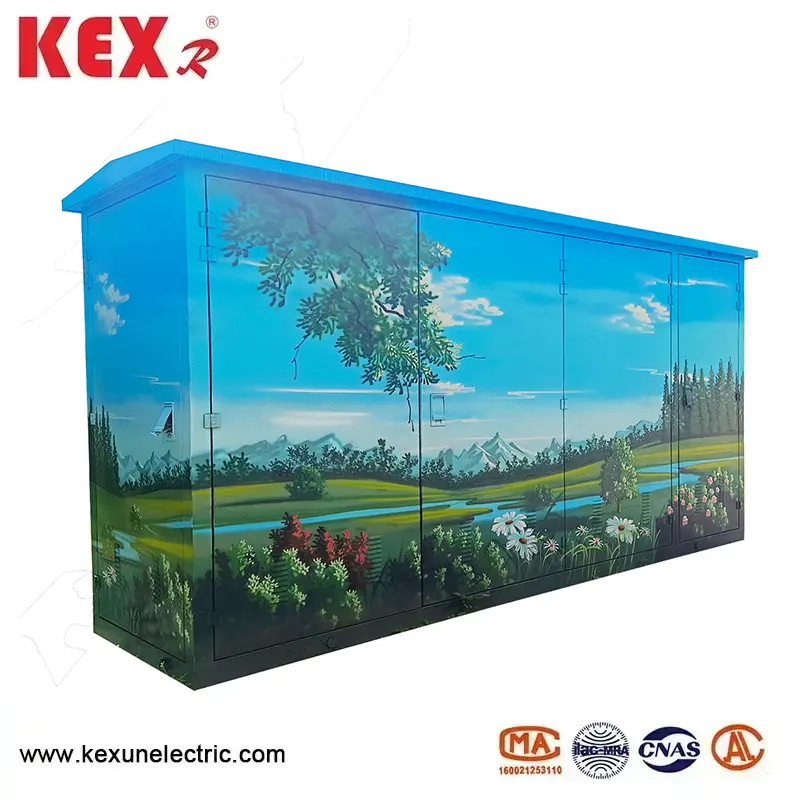

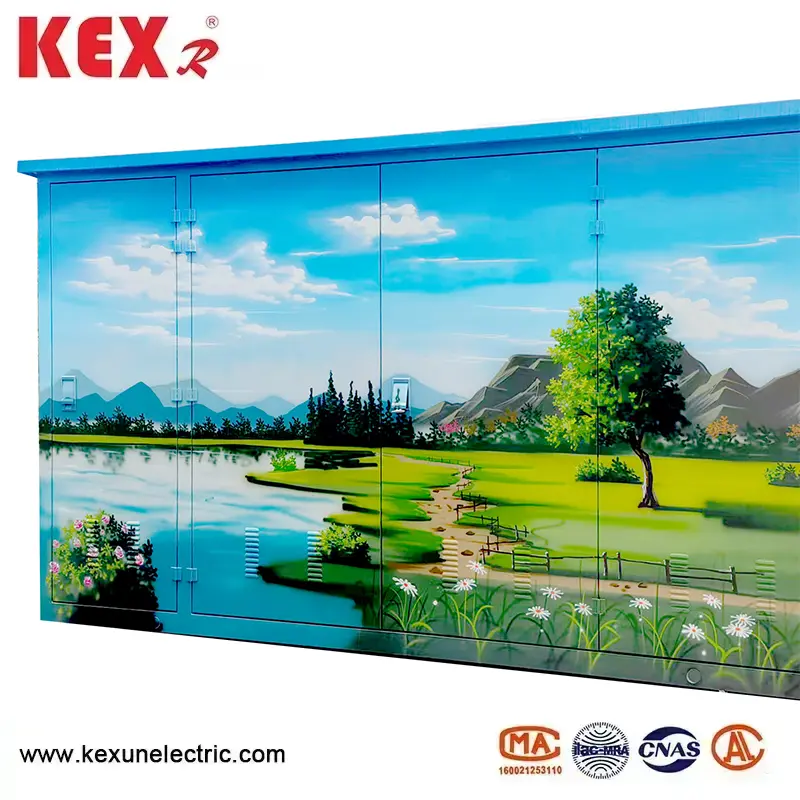

Kotak persimpangan kabel 35kv

Kotak persimpangan kabel 35kV yang diproduksi oleh pemasok China KEXUN adalah semacam peralatan penyadapan kabel untuk sistem distribusi tegangan menengah dan tinggi, yang cocok untuk tingkat tegangan 35kV (industri yang baru, dan dalam berbagai sumber daya, dan modulabilitas yang digunakan, dan memiliki karakteristik, Modularium, dan Karakteristik Insulasi Lengkap, Modularium dan Modularium European (IEC, DIN, dan Karakteristik Lengkap Insulasi, Modularium Lengkap, Modularium dan Modularium European (IEC, DIN, dan Karakteristik Lengkap Insulasi, Modularium Lengkap, Modularium, Modularium, Modularium, dan Modularium Europe. kisi -kisi dan bidang lainnya.
Model: 35kV
Merek : Kexr

○ Fitur utama dari kotak persimpangan kabel 35kV

▶ Tegangan Nilai: 35kV (sesuai dengan Standar IEC 62271-200 dan GB/T 11022).

▶ Insulasi penuh dan penyegelan penuh: isolasi padat (seperti resin epoksi dan karet silikon) atau isolasi gas SF6 diadopsi, dan tidak ada konduktor telanjang, dengan tingkat perlindungan IP65/IP67.

▶ Teknologi plug-in Eropa: Konektor kabel plug-in terlindung standar (Dukungan Operasi Langsung (diperlukan alat khusus).

▶ Desain modular: Garis yang masuk dan keluar dapat diperluas secara fleksibel (seperti 1 in, 3 out, 2 in dan 4 out).

▶ Seleksi cerdas: Indikator kesalahan, sensor suhu, DTU (terminal distribusi) dapat diintegrasikan.



○ Komposisi struktural khas dari kotak persimpangan kabel 35kV

▶ Kotak

Bahan komposit stainless steel /SMC tahan korosi dan cocok untuk penggunaan di luar ruangan (-40 ℃ ~+70 ℃).

▶ Bus terisolasi

Konduktor tembaga atau aluminium, isolasi karet silikon /EPDM, frekuensi daya tahan tegangan ≥70kV, impuls petir 170kV.

▶ Konektor kabel

Konektor plug-in 35kV terlindung (seperti tipe-T dan tipe siku) dengan titik uji (opsional).

▶ Perangkat pelindung

Lightning Arrester, Indikator Kesalahan Sirkuit Pendek dan Tampilan Langsung dapat dipilih.

▶ Sistem pentanahan

Lapisan kotak dan pelindung kabel dibumikan dengan andal (resistansi pentanahan ≤4Ω).


○ Instalasi dan Pengoperasian Kotak Persimpangan Kabel 35kV

 ◆ Persyaratan instalasi

Pengupasan dan Pemotongan Kabel: Cocokkan secara akurat spesifikasi sambungan (kesalahan 1 mm) untuk menghindari kerusakan lapisan isolasi.

▶ Pemasangan konektor: Bersihkan permukaan kontak dan oleskan minyak silikon untuk mencegah oksidasi. Kencangkan dengan kunci pas torsi (misalnya, T-joint membutuhkan 35 ~ 40n m).

▶ Grounding: Perisai kotak dan kabel harus diandalkan (resistansi pentanahan ≤4Ω).


◆ Operasi yang aman

▶ Periksa listrik setelah kegagalan daya, dan pakai sarung tangan isolasi dan kacamata saat beroperasi.

▶ Pastikan sakelar pentanahan ditutup (jika ada) sebelum mencolokkan dan mencabut konektor.


◆ Saran pemeliharaan

▶ Inspeksi tahunan: Pengukuran suhu inframerah (berfokus pada pemantauan kenaikan suhu sendi).

▶ Segel Inspection: Ganti cincin penyegelan sekali setiap lima tahun (bukti kelembaban dan debu).

▶ Tes isolasi: Lakukan uji tegangan tahan setiap 3 tahun.


● Parameter teknis kotak persimpangan kabel tipe Eropa 35kV

Tegangan Dinilai

35kv

Nilai arus

630a

Arus stabil dinamis

50ka/0,3s

Arus panas yang stabil

20ka/0,3s

Frekuensi kerja 1 menit menahan tegangan

42kv

15 menit DC menahan tegangan

52 kV

Impuls Lighting menahan tegangan

105kv

Gelar IP Shell

IP33

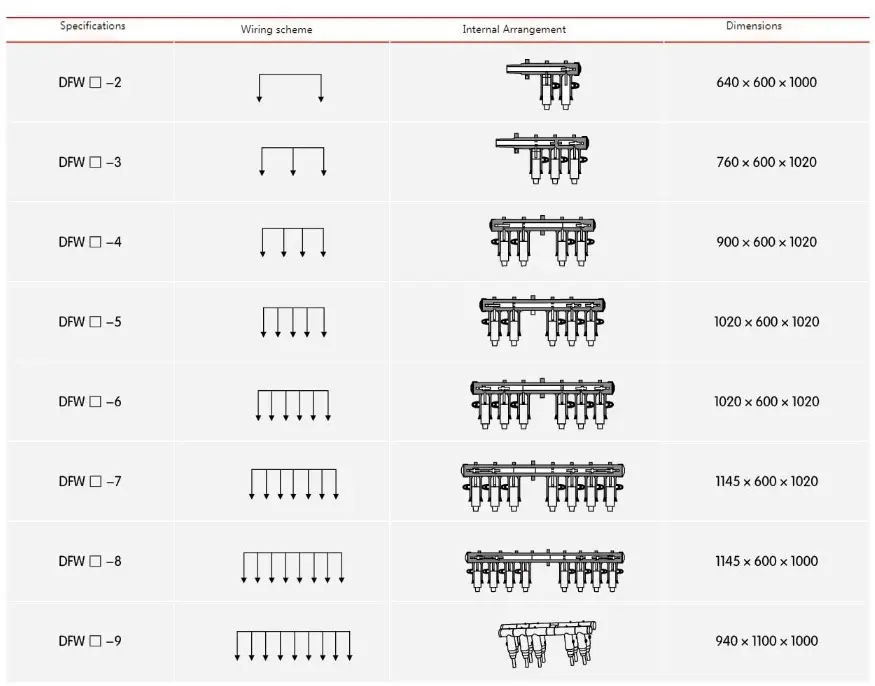

● 35kV Jenis Kabel Jenis Kotak Eropa Deskripsi Nomor Pesanan

35kv Cable Junction Box
