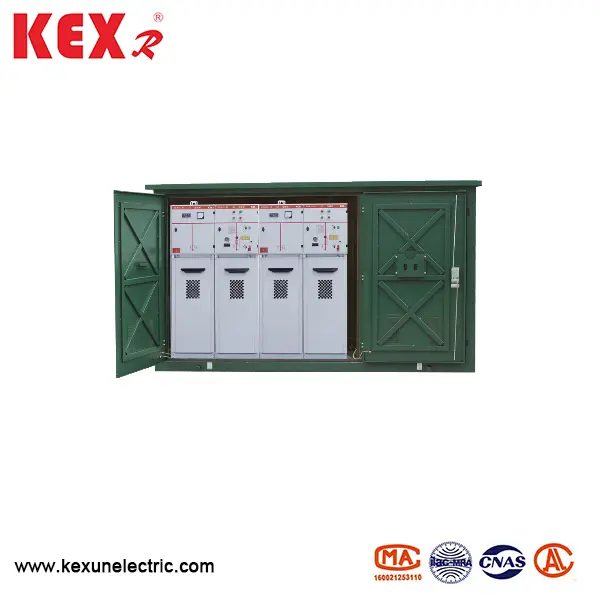

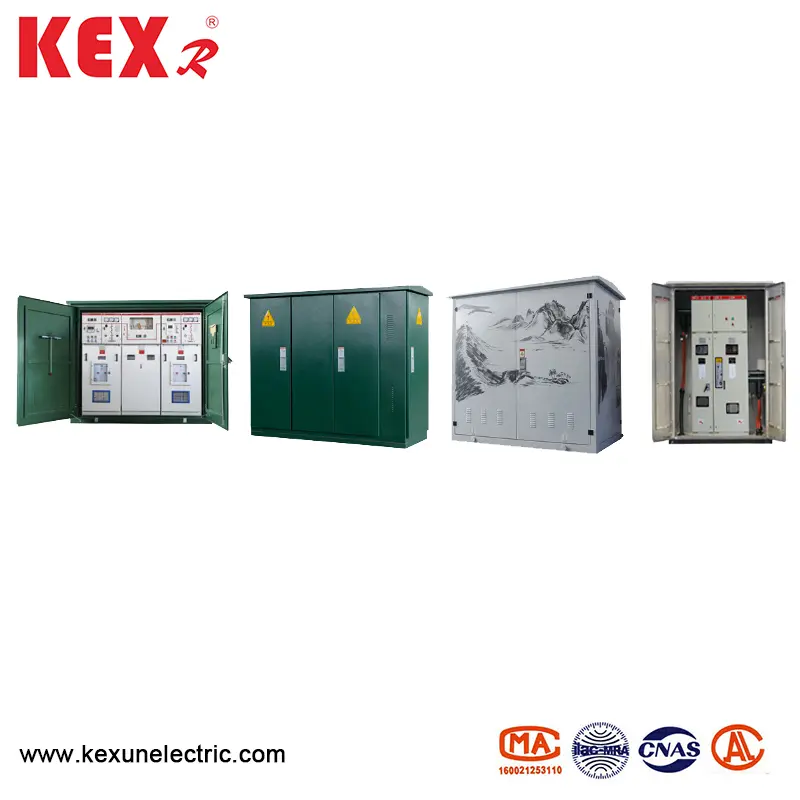

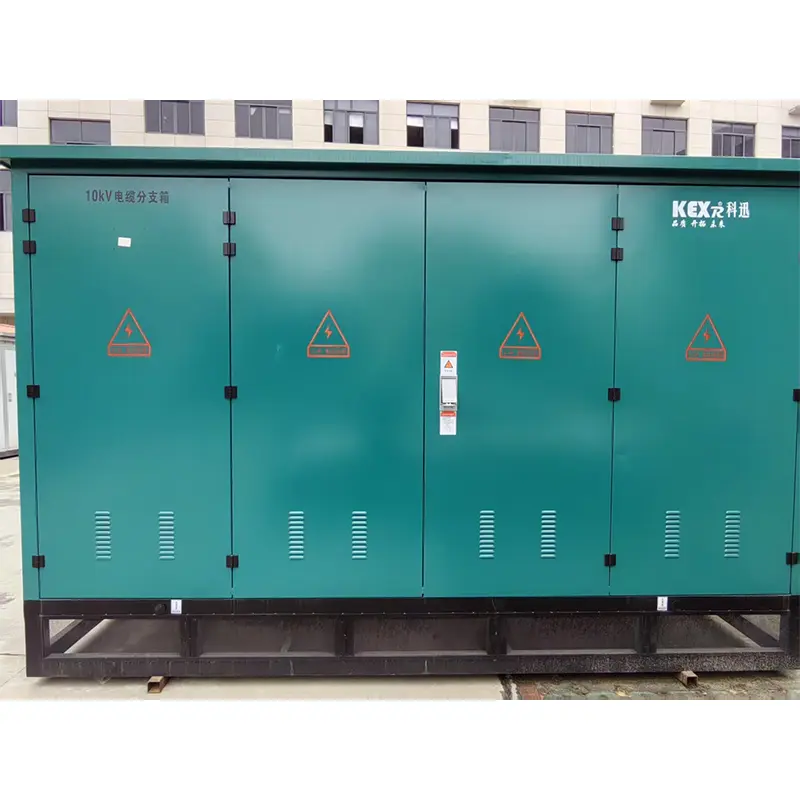

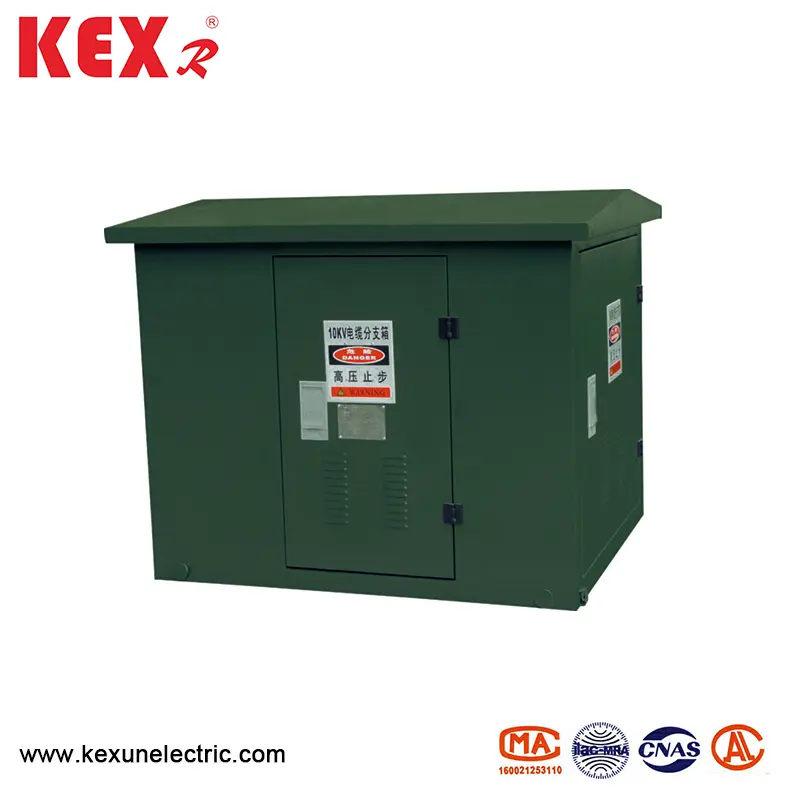

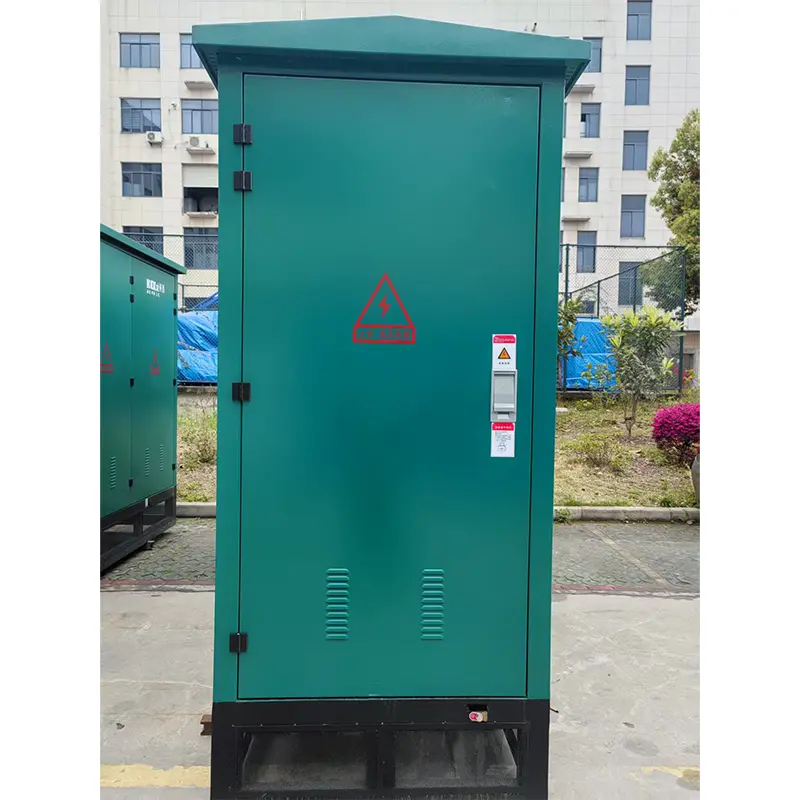

Kotak Cabang Kabel Sakelar Muat

● Tinjauan produk

Kotak Cabang Kabel Sakelar DFW Load dirakit dengan sakelar beban SF6 tiga stasiun, dengan pemisahan yang cerdik dari jalur masuk dan keluar kiri dan kanan, desain struktural minimal dan fungsi konfigurasi kabel terkuat, dengan hingga 8 saluran masuk dan keluar. Kotak cabang tidak hanya mempertahankan keunggulan kotak tap tradisional, tetapi juga memiliki beberapa keuntungan dari kabinet jaringan cincin, jadi ini merupakan peralatan yang ideal untuk rekonstruksi jaringan perkotaan. Ukuran kecil, bebas perawatan, ekonomi teknis yang baik, keandalan tinggi, instalasi sederhana dan penggunaan yang nyaman. Kotak cabang kabel dengan sakelar beban SF6 ditandai karena ada tiga kompartemen dalam kotak, salah satunya disegel, dan kompartemen yang disegel diisi dengan gas sulfur heksafluorida sulfur yang bertekanan mikro, di mana lebih dari satu kelompok beban dimatikan secara bersamaan. Mekanisme operasi sakelar beban terletak di kompartemen drive operasi, dan ada tiang kabel dan terminal kabel di kompartemen kabel, dan terminal kabel terhubung dengan sakelar beban. Sakelar beban dalam kompartemen tertutup dari sakelar beban adalah sakelar beban tipe kontak dan statis tabel statis, dan poros berputar dari setiap sakelar beban difiksasi pada sektor simetris di sekitar poros dengan tiga lapisan. Kabel di kompartemen kabel dikelompokkan menjadi tiga fase, dan tiga terminal kabel di masing -masing kelompok didistribusikan secara paralel dan secara miring ke bawah pada gilirannya. Setiap terminal kabel terhubung secara vertikal dengan saluran tiang kabel, dan tiga garis tiang kabel sejajar satu sama lain. Kompartemen tertutup memiliki pipa pelepas tekanan.

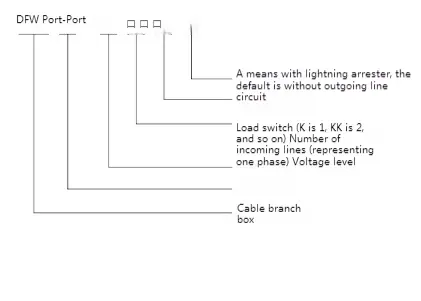

● Makna model

● Parameter teknis

● Diagram garis besar

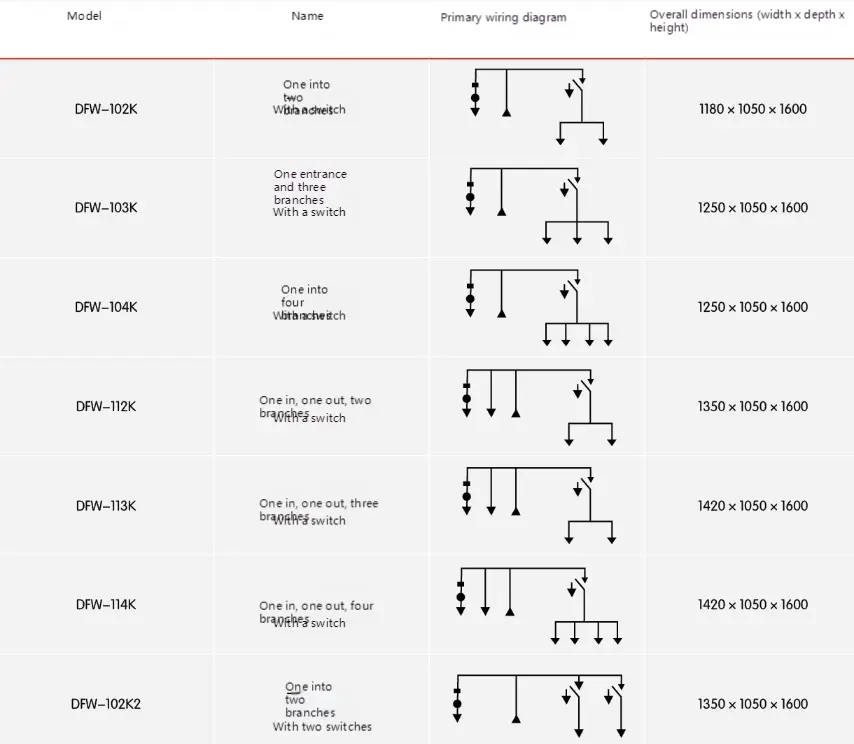

● Diagram skema kabel khas

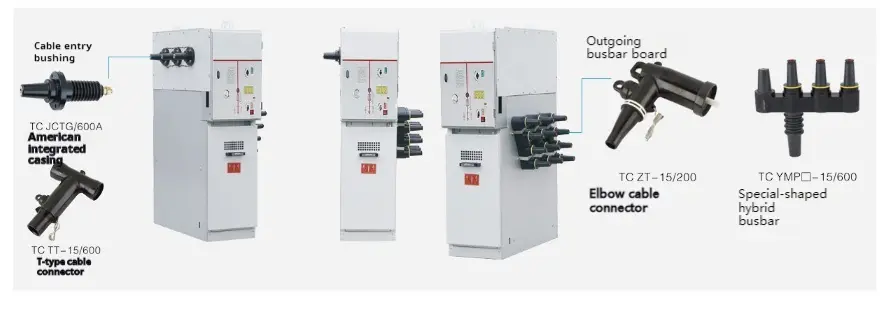

● Diagram skematik kotak cabang kabel dengan sakelar beban SF6

● Kotak cabang kabel sakelar beban dengan sakelar beban vakum (pemutus sirkuit vakum)

Mengadopsi perakitan sakelar vakum berkualitas tinggi domestik, memisahkan jalur masuk dan keluar kiri dan kanan secara cerdik, desain struktural terkecil, fungsi konfigurasi kabel terkuat, dan jalur yang masuk dan keluar dapat mencapai 8 saluran. Kotak cabang tidak hanya mempertahankan keunggulan kotak tap tradisional, tetapi juga memiliki beberapa keuntungan dari kabinet jaringan cincin, jadi ini merupakan peralatan yang ideal untuk rekonstruksi jaringan perkotaan. Ukuran kecil, bebas perawatan, ekonomi teknis yang baik, keandalan tinggi, instalasi sederhana dan penggunaan yang nyaman. Kotak cabang kabel dengan sakelar beban vakum (pemutus sirkuit vakum) ditandai karena ada tiga kompartemen di dalam kotak, salah satunya disegel, dan mekanisme operasi sakelar beban terletak tepat di depan kotak cabang, yang dapat mewujudkan operasi manual atau listrik. Ada taruhan kabel dan terminal kabel di kompartemen kabel, dan terminal kabel terhubung dengan sakelar beban. Kompartemen kabel dapat dilindungi dengan sekering jika diperlukan oleh skema desain, dan skema desain diversifikasi, yang dapat mewujudkan fungsi telemetri, kendali jarak jauh dan komunikasi jarak jauh.

◆ Parameter teknis

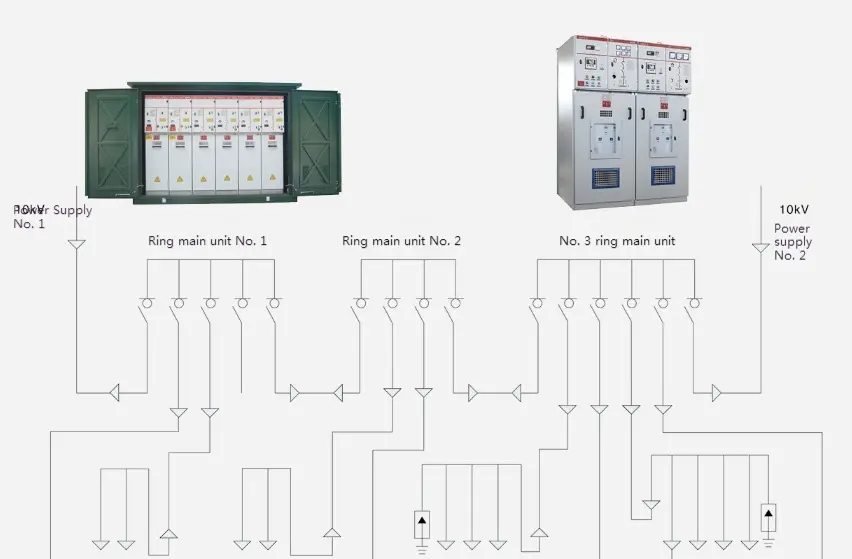

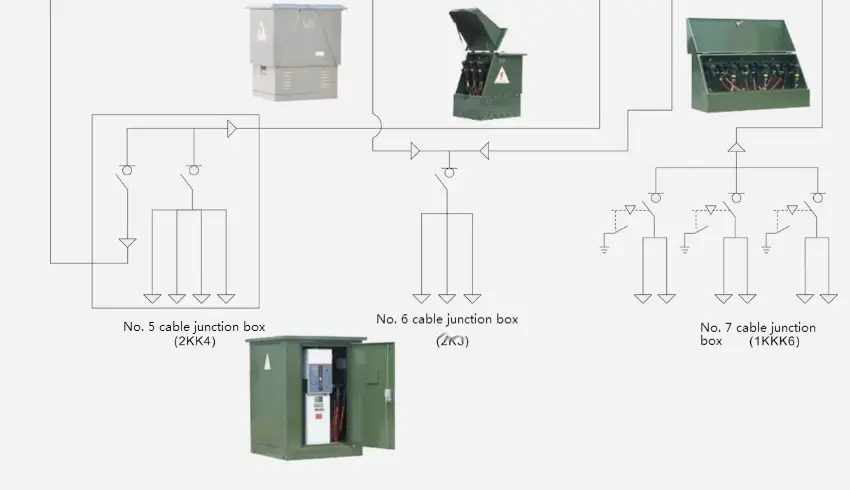

● Diagram sistem primer yang khas
