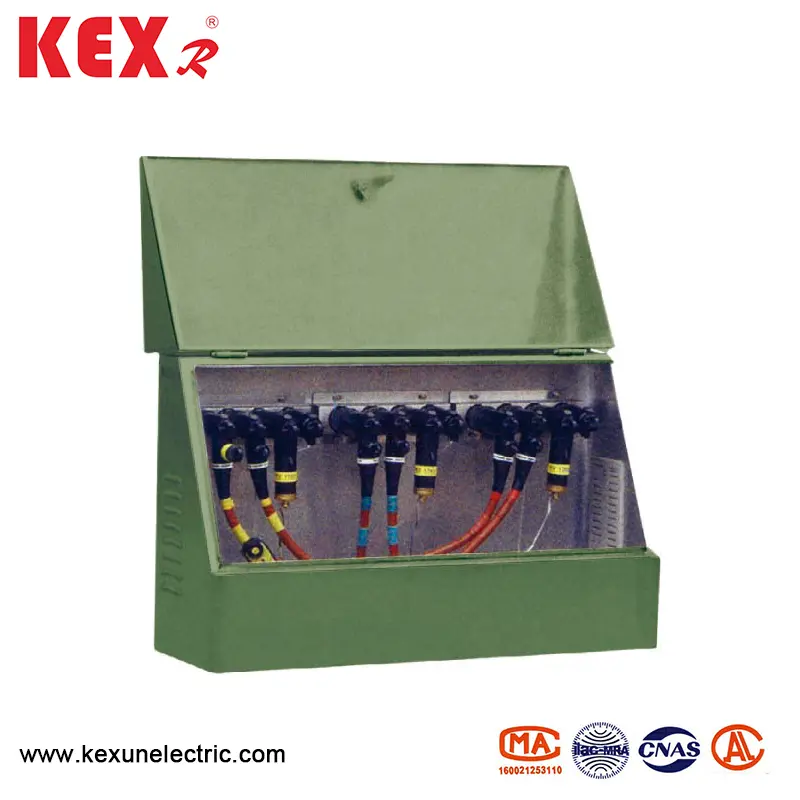

Kotak Cabang Kabel Amerika 25kV

● Kondisi penggunaan

Kotak Cabang Kabel Amerika 25kV cocok untuk digunakan dalam kondisi berikut.

▶ Suhu lingkungan: antara -30 dan 40 ℃

▶ Kecepatan angin: di bawah 34m/s (kurang dari 700Pa)

▶ Kelembaban: Kelembaban rata -rata harian kurang dari 95%; kelembaban rata -rata bulanan kurang dari 90%

▶ Shockproof: Akselerasi horizontal tidak lebih dari 0,4 m/s dan akselerasi vertikal tidak lebih dari 0,15 m/s.

▶ Kemiringan Situs Instalasi: Kurang dari 3 °

▶ Lingkungan Instalasi: Udara di sekitar DFW Tipe 25kV Kotak Cabang Kabel Amerika tidak boleh jelas tercemar oleh korosif, gas yang mudah terbakar, uap air, dll., Dan tidak ada getaran kekerasan di lokasi instalasi.

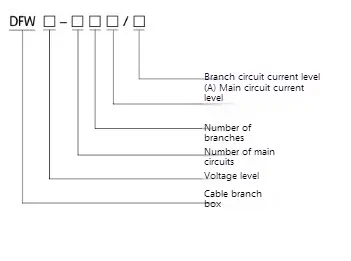

● Makna model

● Parameter teknis

● Contoh diagram kotak cabang kabel Amerika 25kV

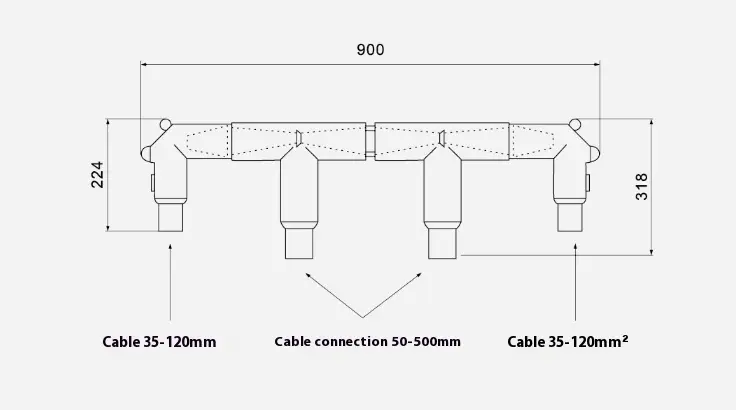

Jika kotak cabang kabel Amerika 25kV tidak dapat ditempatkan karena keterbatasan situs, itu dapat secara langsung dikombinasikan dengan sambungan kabel untuk membentuk beberapa cabang kabel (batang bus tidak diperlukan, dan metode koneksi ditunjukkan pada contoh berikut) dan ditempatkan di parit kabel atau tempat lain. Contoh 1 Setiap kelompok dari empat jalur yang masuk dan keluar (2 × 600A+2 × 200A) terdiri dari dua konektor kabel T-II, dua konektor siku dan konektor perantara. Konektor Kabel T-ⅱ 200a terhubung ke konektor kabel siku (sisi lain terhubung ke arester oksida yang diisolasi semua).

Lihat gambar di bawah ini untuk contoh ukuran ：

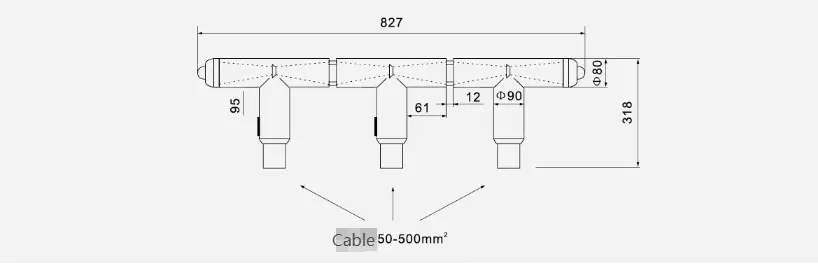

Contoh 2 Tiga jalur akses (3x600A) Setiap fase terdiri dari tiga konektor kabel berbentuk T dan dua konektor penghubung menengah. Lihat gambar di bawah ini untuk dimensi dan contoh:

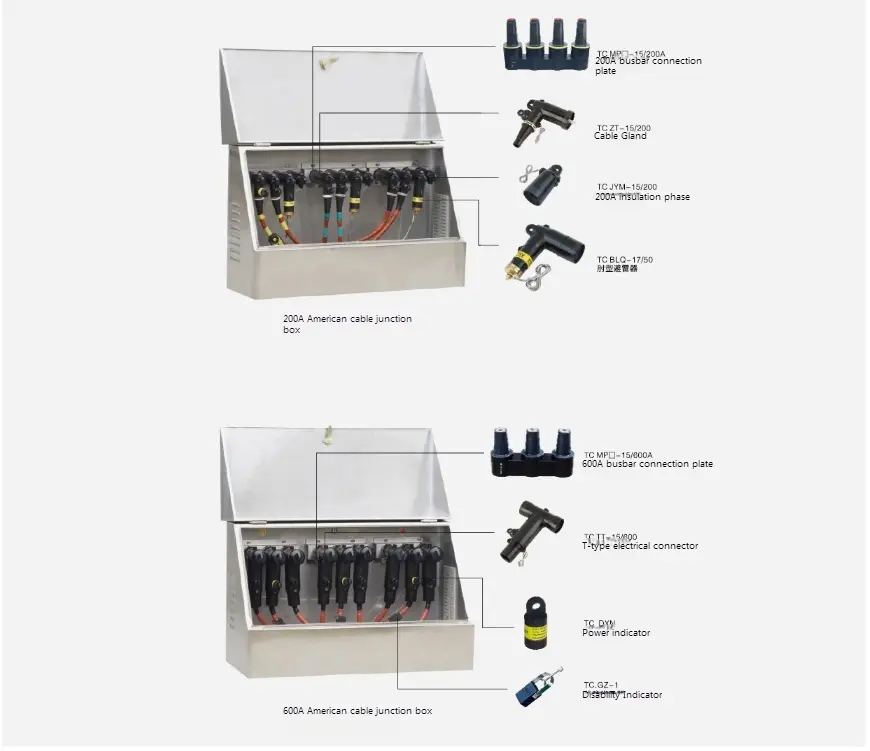

● Contoh diagram
