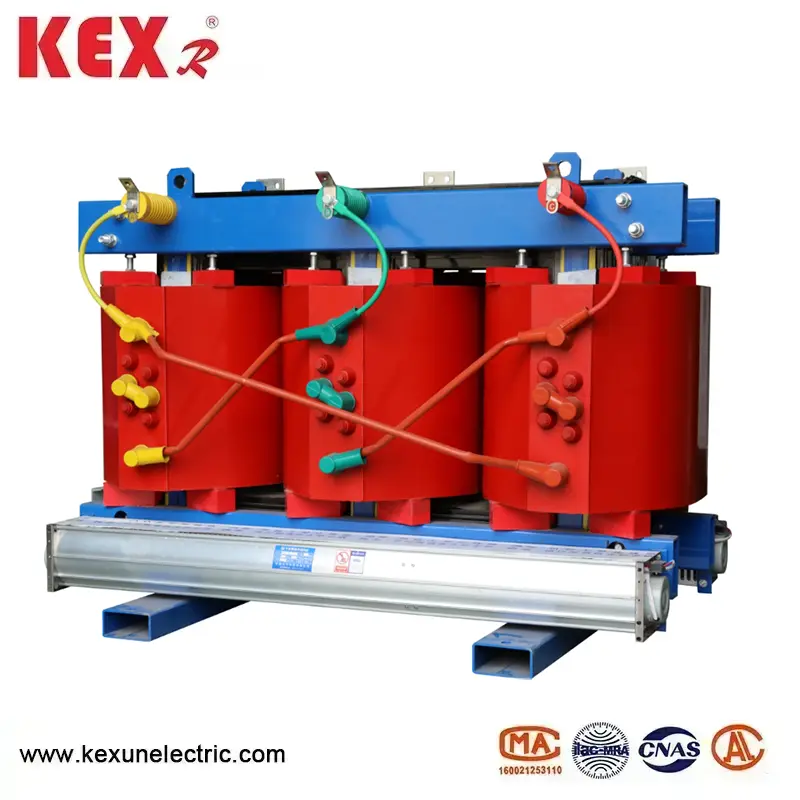

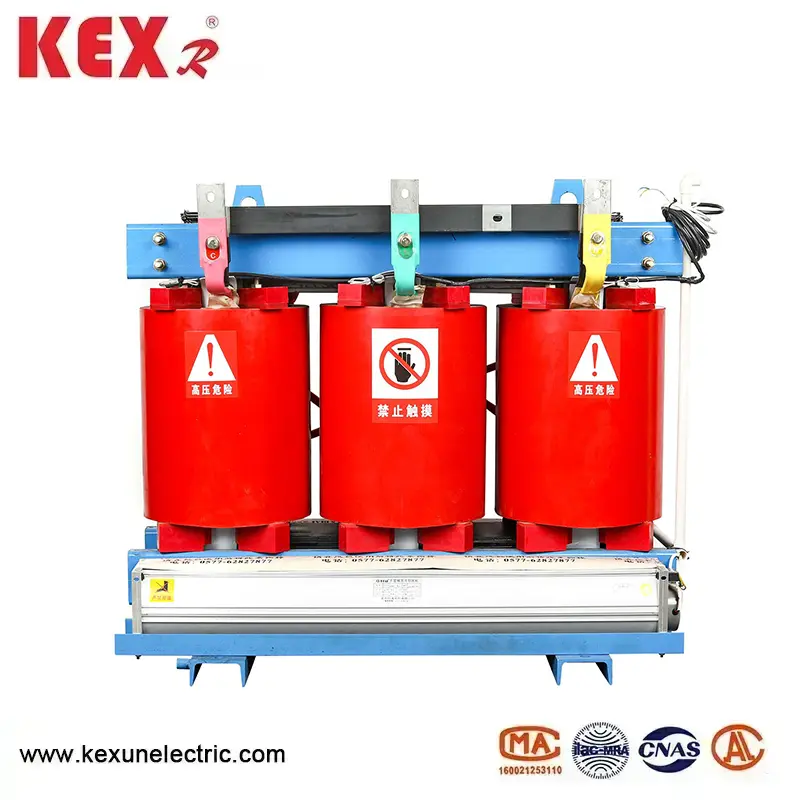

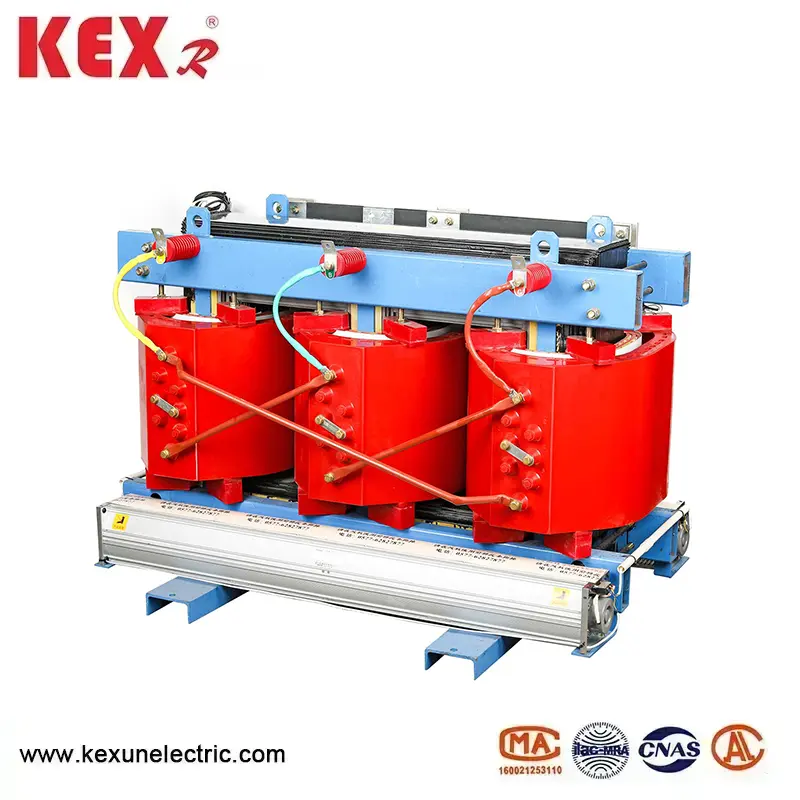

Transformator tipe kering yang ramah lingkungan

◆ Inti transformator tipe kering yang ramah lingkungan SGB10

Inti besi terbuat dari greet silikon baja silikon magnet tinggi berorientasi gandum berorientasi gandum yang ditumpuk bersama-sama. The45 ° Struktur sambungan yang sepenuhnya miring mengadopsi perangkat pemasangan elastis antara belitan dan inti besi, yang memungkinkan transformator memiliki kehilangan dan noise tanpa beban rendah. Permukaan inti besi diperlakukan dengan teknologi khusus, yang tidak hanya mengurangi kebisingan dan juga plat yang terhubung dengan piring dan piring dari atas dan bagian atasnya dan inti besi. utuh. Berliku difiksasi dengan bantalan elastis, dan struktur buffering dapat mengurangi tingkat getaran dan kebisingan belitan.

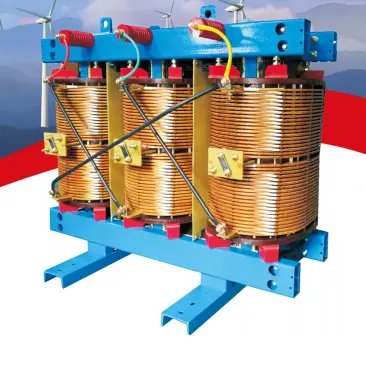

◆ Gulungan tegangan tinggi dan rendah

Gulungan tegangan tinggi dan rendah terbuat dari bahan isolasi nomex dan berulang kali diresapi dengan cat penghamilan bebas pelarut menggunakan peralatan tekanan vakum VPL, dan kemudian dipanggang dan disembuhkan pada suhu tinggi beberapa kali. Gulungan tegangan tinggi mengadopsi struktur kontinu dengan kekuatan mekanik yang tinggi dan kondisi disipasi panas yang baik, menghindari kerugian tegangan interlayer yang tinggi, kemampuan disipasi panas yang buruk, kerusakan termal yang mudah, dan kekuatan mekanik yang rendah dari kumparan silinder multi. Koil tegangan rendah mengadopsi foil atau jalan napas longitudinal yang tinggi struktur spiral arus tinggi. Koil yang diresapi memiliki resistensi kelembaban yang sangat baik dan dapat menahan dampak secara lebih efektif, ia tidak memiliki retakan atau pembuangan parsial, dan mudah dikeringkan, terurai, dan mendaur ulang setelah masa pakainya, melindungi lingkungan.

◆ Shell

Jika diperlukan, Kexun Electric dapat memberikan cangkang dengan tingkat perlindungan IP20 atau IP23. Makna level perlindungan selungkup LP20 adalah bahwa benda asing yang solid dengan diameter 12mm tidak diperbolehkan masuk.

◆ Perlindungan terlalu panas

Untuk mengambil langkah-langkah perlindungan terhadap kumparan overheating, transformator tipe kering yang ramah lingkungan SGB10 dari 315kVA dan di atas dilengkapi dengan perangkat perlindungan tampilan suhu. Perangkat ini menggunakan elemen penginderaan suhu yang tertanam dalam belitan tegangan rendah sebagai sumber sinyal untuk instrumen tampilan digital. Ketika suhu di dalam perubahan belitan tegangan rendah, instrumen tampilan digital penginderaan suhu menampilkan nilai suhu baru dan melakukan fungsi kontrol dan alarm berdasarkan nilai suhu ini untuk melindungi transformator.

◆ Kapasitas kelebihan beban

SGB10 tipe transformator tipe kering yang ramah lingkungan mengadopsi struktur baru, bahan baru, dan proses baru, dengan kondisi disipasi panas yang baik, umur termal yang panjang, dan kapasitas kelebihan beban yang sangat kuat, dapat bekerja dengan aman dan andal untuk waktu yang lama di bawah 120%kelebihan. Di lingkungan 23 yang lama, tidak perlu untuk pendinginan kipas dan masih dapat beroperasi dengan beban penuh untuk waktu yang lama.

◆ Keamanan

Trafo tipe kering yang ramah lingkungan tipe lingkungan SGB10 adalah transformator tipe kering kinerja keamanan tertinggi yang tersedia saat ini, semua bahan isolasi tidak mudah terbakar, memadamkan diri, tidak beracun, dan mengandung kurang dari 10% zat yang mudah terbakar dibandingkan dengan produk epoksi. Transformer. SG (b) 10 produk baru menunjukkan kinerja yang unggul dalam aplikasi dengan persyaratan keamanan tinggi, kondisi lembab dan panas, dan ventilasi yang buruk, seperti daya, kereta bawah tanah, kapal, bahan kimia. Dan industri metalurgi.

◆ Resistensi kelembaban yang sangat baik

Nomex "Sistem isolasi dari trafo tipe kering yang ramah lingkungan tipe SGB10 mampu menahan invasi kelembaban. Mengadopsi peralatan VPL canggih dan teknologi impregnasi vakum. Cat yang berkualitas tinggi yang diakui oleh U dapat beroperasi secara terus menerus untuk waktu yang lama.

◆ Volume yang lebih kecil dan berat yang lebih ringan

SGB10 tipe transformator tipe kering yang ramah lingkungan menggunakan kertas duPont nomex@ sebagai bahan isolasi utama dan menggunakannya sebagai sistem isolasi hibrida pada titik terpanas transformator, mengurangi ukuran dan beratnya dibandingkan dengan gips resin epoksi dalam transformator dengan kapasitas yang sama.

◆ Perlindungan lingkungan

SGB10 tipe transformator tipe kering yang ramah lingkungan dapat didekomposisi dan didaur ulang setelah masa pakainya, mengatasi cacat resin epoksi yang menghasilkan transformator tipe kering yang tidak dapat terurai dan mencemari pewarnaan lingkungan terhadap pemadatan dan perpaduan resin dan serat kaca menjadi seluruh setelah masa pakainya.

◆ Kawat timbal

Terminal output tegangan tinggi ditetapkan pada bagian atas belitan, dan keran terletak di tengah belitan. Jika terjadi pemadaman listrik, keran diubah melalui bagian penghubung untuk menyesuaikan tegangan output. Terminal keluar tegangan rendah adalah strip jenis konduktif pelat, yang secara andal terhubung ke strip keluar melalui baut.

◆ Standar yang relevan

GB1094.11-2007 "Transformer Jenis Kering"

GB/T10228-1997 "Parameter teknis dan

Persyaratan untuk Transformator Daya Jenis Kering "

GB/T17211-1998 "Panduan Beban untuk Transformator Daya Jenis Kering"

JB/T10088-2004 "Level Suara Transformator Daya 6-220kV"

GB4208-1993 "Derajat Perlindungan Disediakan oleh Lampiran (Kode LP)"

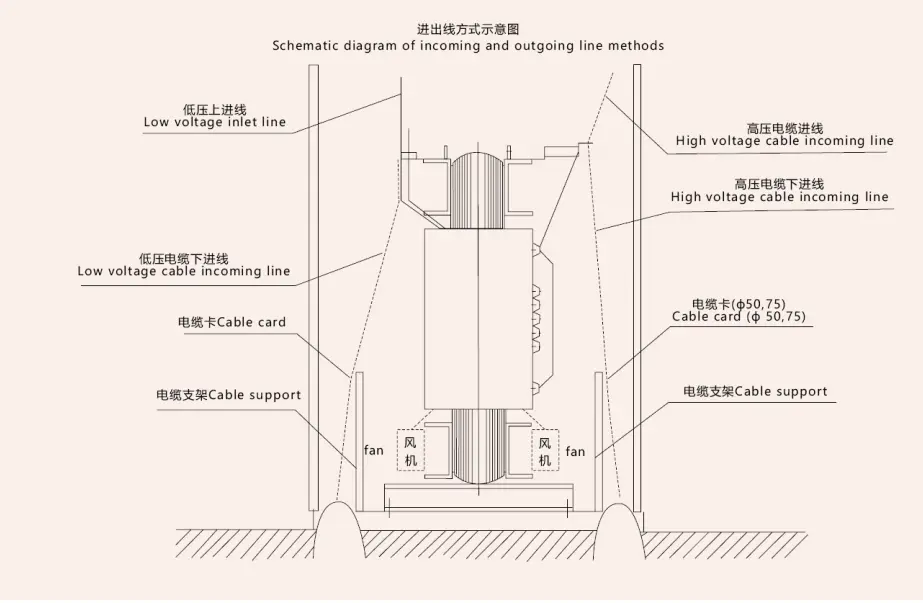

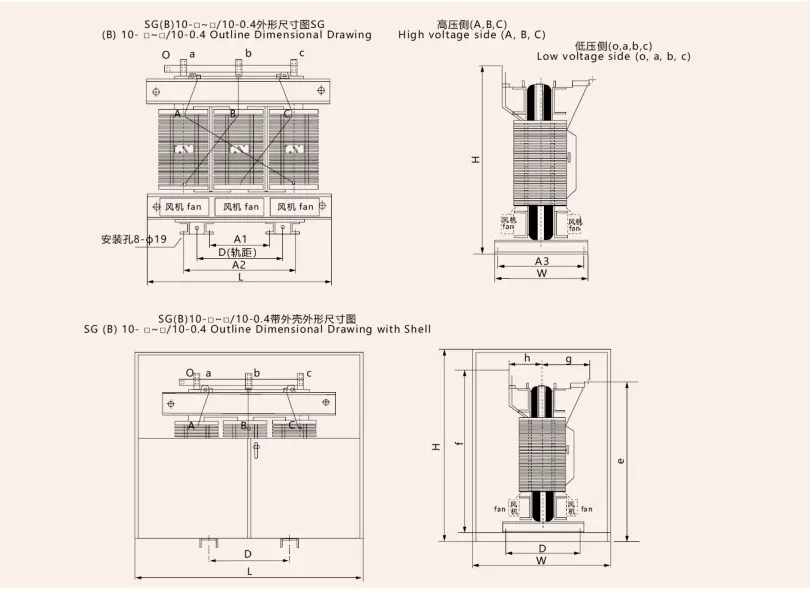

◆ Dimensi penampilan dan instalasi dari trafo tipe kering yang ramah lingkungan SGB10

◆ Parameter teknis 10kv SGB10 Tipe Transformator Jenis Kering yang Ramah Lingkungan
