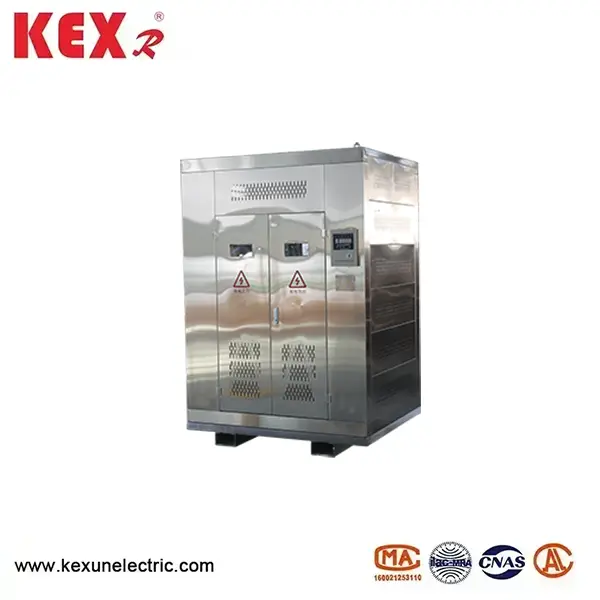

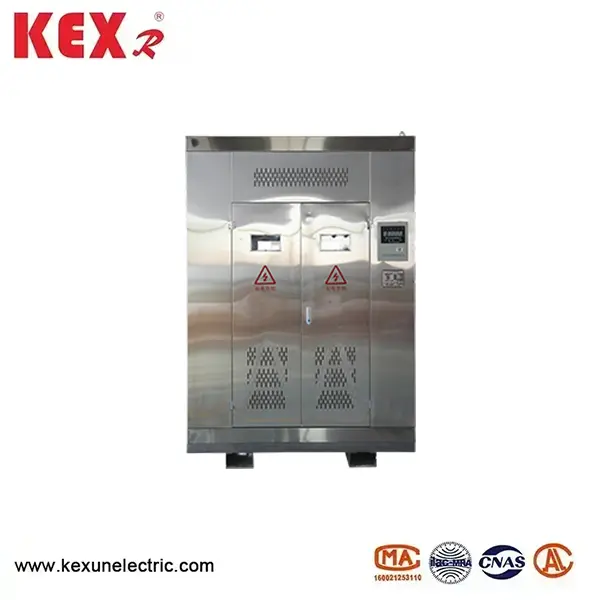

Transformator penambangan tipe kering
Transformator penambangan tipe kering KSG, yang secara khusus diproduksi oleh Kexun Electric di pabrik Cina, cocok untuk gardu sentral, halaman bawah, saluran masuk udara utama dan saluran masuk udara utama di tambang batu bara bawah tanah, dan juga cocok untuk lingkungan terowongan yang lembab sebagai transformator daya untuk pencahayaan tambang atau traksi listrik.
Model:KSG
Merek ： Kexr
Model:KSG
Merek ： Kexr
● Menggunakan kondisi transformator penambangan tipe kering KSG
▶ Ketinggian: Tidak melebihi 1500m, keadaan khusus akan dijelaskan secara terpisah;
▶ Suhu lingkungan: Suhu maksimum+40 "C, suhu rata -rata bulanan maksimum+25 *C, suhu minimum -20 *C
▶ Kelembaban relatif udara tidak melebihi 95% (pada+25 ° C);
▶ Dalam lingkungan gas atau uap yang tidak merusak isolasi;
▶ Dipasang di tambang bawah tanah di mana ada debu dan gas batubara, tetapi tidak ada bahaya ledakan;
▶ Bentuk gelombang tegangan catu daya kira -kira gelombang sinus;
● Trafo penambangan tipe kering KSG memenuhi standar di bawah ini
GB/T12173-2008 KESEHATAN LISTRIK UMUM UNTUK MINING
GB1094.11-2007 Transformator Daya Jenis Kering
GB/T10228-2015 Parameter Teknis dan Persyaratan untuk Transformator Daya Jenis Kering
GB/T3955-2006 Penambangan Transformator Daya Umum
GB4208-2008 Level Perlindungan Shell
GB/T17211-1998 Panduan Beban untuk Transformator Daya Jenis Kering
GB3836.1-2010 Peralatan Listrik untuk Lingkungan Gas Besar Bagian 1: Persyaratan Umum
GB3836.2-2010 Peralatan Listrik untuk Atmosfer Gas Ledakan Bagian 2: Jenis Bukti Ledakan "Desain D, Pembuatan, dan Pemeriksaan Standar yang Relevan Seperti GB1094.1-2013 Transformator Daya Bagian 1 Ketentuan Umum.
● Karakteristik transformator penambangan tipe kering KSG
Penambangan KSG Transformer Jenderal Jenderal Dry memiliki kemampuan tahan kelembaban yang kuat, kinerja tahan api yang baik, dan bahan isolasi dengan karakteristik pemadaman otomatis, mereka tidak menghasilkan gas berbahaya ketika menemukan sumber kebakaran, tidak mencemari lingkungan, dan mudah dipelihara.
Gulungan tegangan tinggi dari transformator tipe kering pertambangan terbuat dari belitan kawat berkualitas tinggi, dan belitan dilemparkan dengan resin epoksi berkualitas tinggi di bawah vakum. Kumparan tegangan rendah terbuat dari gulungan foil dan gulungan lapisan isolasi preimpregnated resin. Inti besi mengadopsi konduktivitas magnetik tinggi magnetik berkualitas tinggi dengan biji-bijian silikon yang berorientasi gandum silikon dengan ekspansi histeresis kecil dari batch yang sama. Mengadopsi lapisan perekat epoksi untuk menyegel dan mencegah korosi. Kapasitas kelebihan transformator tipe kering: dalam kondisi pendinginan alami (AN), kapasitas kelebihan beban diizinkan untuk memenuhi persyaratan dalam tabel berikut (suhu sekitar 20 ° C):
|
% Overcurrent |
20 |
30 |
40 |
50 |
60 |
70 |
|
Waktu berjalan (m) |
Kontinu |
120 |
60 |
20 |
50 |
1 |
Sistem kontrol suhu untuk transformator penambangan tipe kering KSG terdiri dari pengontrol suhu dan elemen pengukur suhu yang dipasang di bagian atas belitan tegangan rendah, yang merupakan titik terpanas produk. 1T mewujudkan kontrol suhu transformator dan menampilkan suhu hot spot belitan A, B, dan C selama pengoperasian transformator. Jika suhu belitan transformator terlalu tinggi karena operasi atau kesalahan yang berlebihan, pengontrol suhu akan mengeluarkan alarm dan perjalanan, dan sistem kontrol suhu akan memiliki kontak pasif untuk alarm dan perjalanan. Saat menggunakan pendinginan udara paksa, pengontrol suhu menentukan input atau switching kipas sertifikasi sistem lingkungan pendingin berdasarkan suhu belitan. Antarmuka komunikasi RS485 juga dapat dipasang secara opsional untuk manajemen jarak jauh. Casing produk memiliki tingkat perlindungan P21 atau lebih tinggi

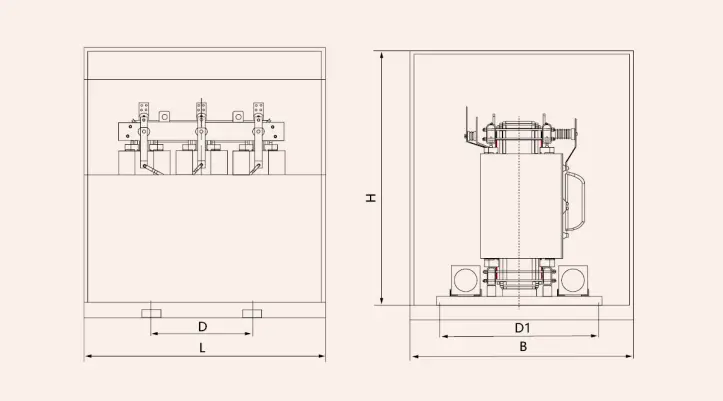

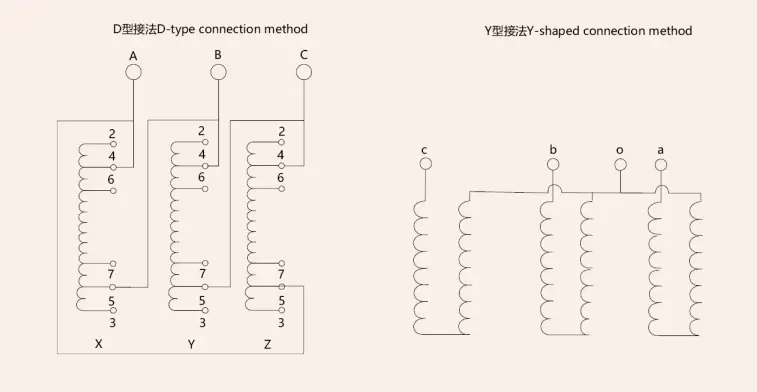

● Diagram skematik dan dimensi pemasangan transformator penambangan tipe kering KSG
◆ Parameter teknis transformator penambangan tipe kering KSG
|
Kapasitas Dinilai (KVA) |
Kombinasi tegangan dan rentang tap (%) |
Nomor Grup |
Tidak ada kerugian beban |
Kehilangan beban |
Tidak ada arus beban (%) |
Impedansi Sirkuit Pendek (%) |
Berat (kg) |
Dimensi l*w*hmm |
||
|
Hv (KV) |
HV rentang terakhir |
LV (KV) |
||||||||
|
50 |
6 Atau 10
|
2* ± 2.5 Atau ± 5 |
1.2 0.69 0.4 |
Dy11 YD11 |
0.27 |
1 |
2 |
4
|
450 |
1000x900x1050 |
|
80 |
0.37 |
1.38 |
1.5 |
600 |
1050x950x1100 |
|||||
|
100 |
0.4 |
1.57 |
1.5 |
650 |
1100x950x1200 |
|||||
|
125 |
0.47 |
1.85 |
1.3 |
700 |
1250x1000x1300 |
|||||
|
160 |
0.54 |
2.13 |
1.3 |
850 |
1300x1050x1350 |
|||||
|
200 |
0.62 |
2.53 |
1.1 |
1000 |
1300x1100x1500 |
|||||
|
250 |
0.72 |
2.76 |
1.1 |
1150 |
1300x1100x1550 |
|||||
|
315 |
0.88 |
3.47 |
1 |
1300 |
1400x1150x1550 |
|||||
|
400 |
0.98 |
3.99 |
1 |
1500 |
1450x1200x1600 |
|||||
|
500 |
1.16 |
4.88 |
1 |
1700 |
1450x1200x1700 |
|||||
|
630 |
1.3 |
5.96 |
0.85 |
6 |
1800 |
1550x1200x1700 |
||||
|
800 |
1.52 |
6.96 |
0.85 |
2100 |
1600x1200x1800 |
|||||
|
1000 |
1.77 |
8.13 |
0.85 |
2500 |
1700x1250x1800 |
|||||
|
1250 |
2.09 |
9.69 |
0.85 |
2950 |
1750x1250x1900 |
|||||
|
1600 |
2.45 |
11.7 |
0.85 |
3500 |
1800x1400x2000 |
|||||
