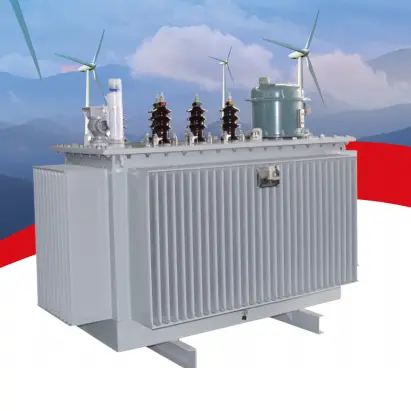

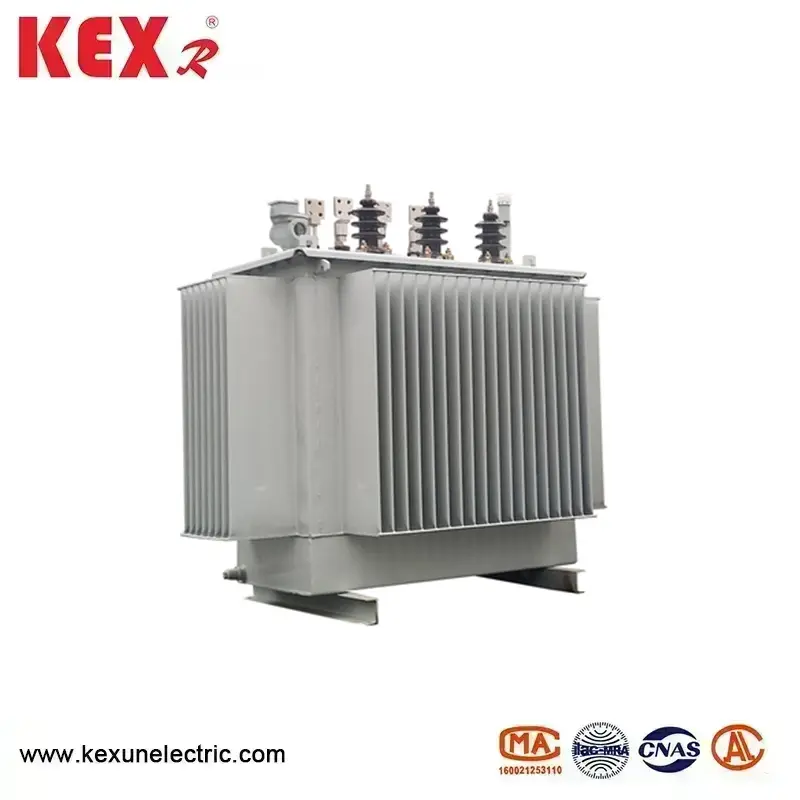

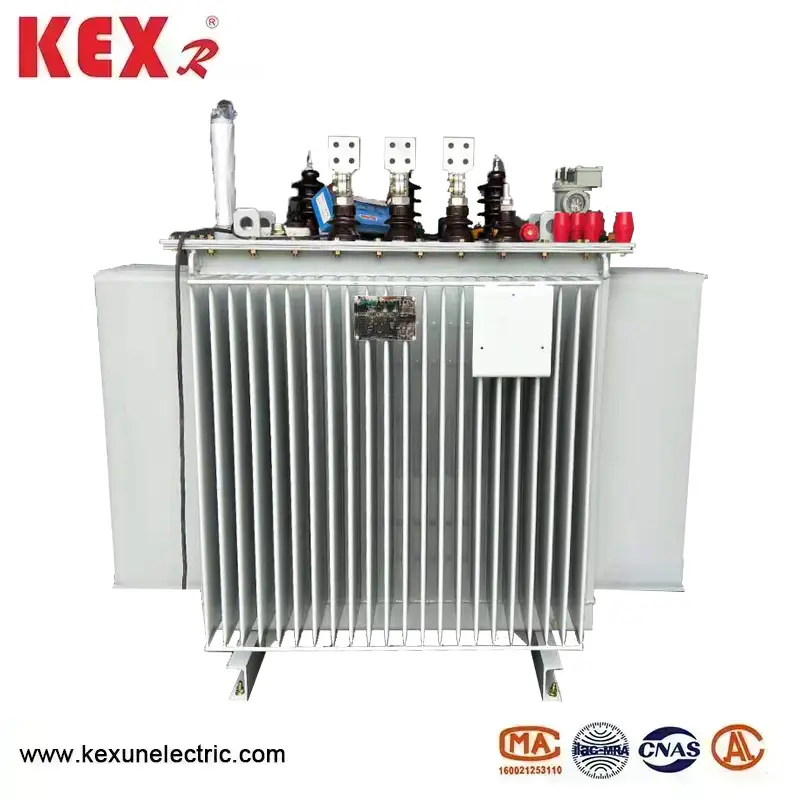

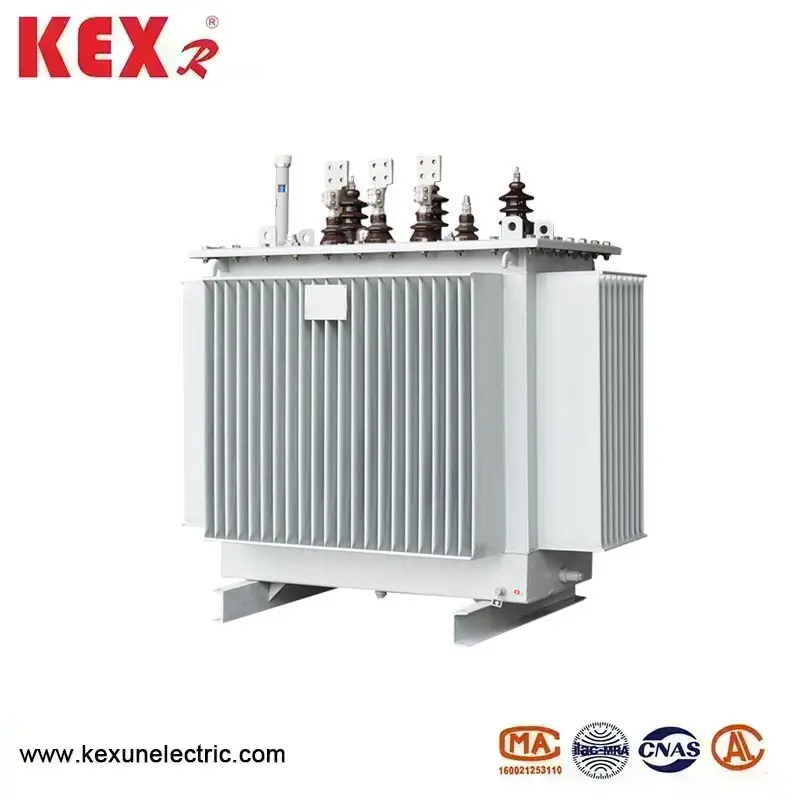

Transformator Pengatur Tegangan Tinggi

● Fitur Utama Pengatur Tegangan Tinggi

▶ Perangkat keseluruhan memiliki kapasitas besar, kehilangan rendah, ukuran kecil, dan mudah dipasang dan dipelihara;

▶ Secara otomatis menyesuaikan gigi dari tiga fase pada load tap changer dengan melacak perubahan tegangan, dengan operasi yang andal dan akurasi penyesuaian tegangan tinggi

▶ Referensi tegangan, penundaan aksi, rentang yang diijinkan, dan batas frekuensi dapat disesuaikan sesuai kebutuhan, dan pengaturan parameter fleksibel dan nyaman;

▶ Tampilkan jumlah aksi gigi dan gigi saat ini dari SVR pada Load Tap Changer, dengan indikasi untuk gigi tertinggi dan terendah

▶ Dilengkapi dengan Perlindungan Batas Atas dan Bawah, fungsi batas waktu aksi, secara efektif meningkatkan keandalan produk

▶ Pengontrol memiliki fungsi tegangan dan perlindungan tegangan di bawah tegangan. Ketika saluran berada dalam tegangan berlebih atau di bawah keadaan tegangan. Pengontrol secara otomatis terkunci; Pastikan pengoperasian pengubah tap beban yang aman

▶ Pengontrol mengadopsi chip kontrol kelas industri, yang memiliki keandalan tinggi, kemampuan anti-interferensi yang kuat, dan dapat beradaptasi dengan lingkungan luar yang keras;

▶ Fitur utama pengatur tegangan tinggi yang dilengkapi dengan antarmuka komunikasi RS485, parameter pengontrol dapat dilihat dan dimodifikasi dalam jarak 30 meter dari titik instalasi melalui modul komunikasi nirkabel.

▶ Kontrol jarak jauh cloud atau kartu SM juga dapat ditambahkan.

● Menggunakan kondisi transformator pengatur tegangan tinggi

▶ Ketinggian: ≤ 2000m

▶ Suhu lingkungan: -25 ° C ~+45 ° C

▶ Kelembaban relatif: kurang dari 90%

▶ Kemampuan Pencegahan Polusi: Level LLL

▶ Kecenderungan instalasi: <2%

 Tidak ada media polusi atau korosif di sekitar perangkat yang secara serius mempengaruhi kinerja isolasi, dan tidak ada bahaya api atau ledakan di tempat kerja, dan tidak ada getaran yang parah. Perhatian: Ketika lingkungan kerja melebihi kondisi di atas, pengguna perlu memberikan instruksi khusus saat menempatkan pesanan.

● Transformator pengatur tegangan tinggi memenuhi standar

◆ Standar desain produksi

▶ JB8749-1998 Persyaratan Teknis Umum untuk Regulator Tegangan

▶ GB1094-2013 Power Transformers

▶ GB/T6451-2008 Parameter teknis dan persyaratan untuk tiga fase transformator daya terendam

▶ Pedoman untuk pemilihan transformator daya (GB/T17468-1998) GB10230-2007 pada Load Tap Changer

▶ Pedoman untuk penerapan pengubah tap load (GB/T1058-1989) o DL/T572-2010 0 Peraturan ▶ untuk transformator daya daya

◆ Standar dasar untuk digunakan

Tegangan titik instalasi dari regulator tegangan otomatis saluran SVR memenuhi persyaratan standar nasional GB/T12325-2008 untuk penyimpangan tegangan catu daya: jumlah nilai absolut dari penyimpangan positif dan negatif dari tegangan catu daya 35kV dan di atas tidak boleh melebihi 10% dari tegangan terukur; Deviasi yang diijinkan dari tegangan catu daya tiga fase 20kV dan di bawahnya adalah + 7% dari tegangan pengenal; Deviasi yang diijinkan dari tegangan catu daya fase tunggal 220V adalah+7% dan -10% dari tegangan pengenal.

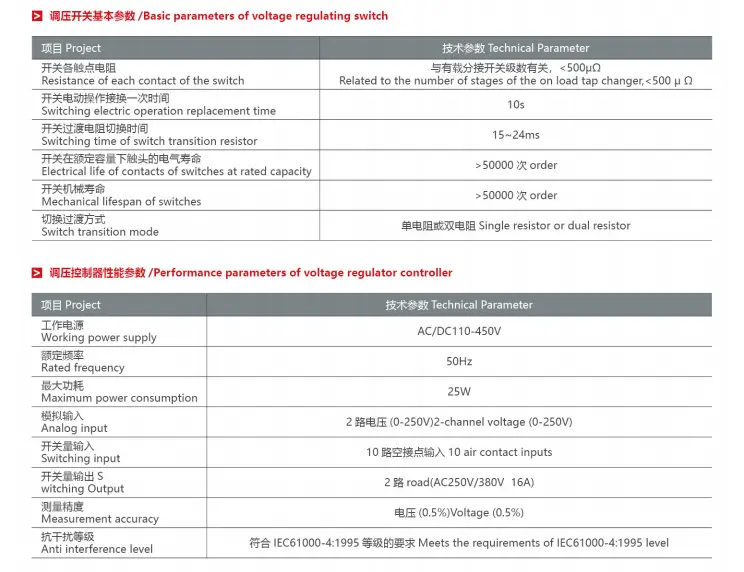

◆ Parameter teknis transformator pengatur tegangan tinggi tipe svr

● Instruksi pemasangan transformator pengatur tegangan tinggi SVR

1. Pemasangan produk adalah tanggung jawab pengguna dan pemasok dapat mengirim personel layanan purna jual ke Situs untuk panduan.

2. Setelah peralatan berada di tempatnya, kawat pentanahan harus digunakan untuk pentanahan multi-titik. Resistensi pentanahan tidak boleh melebihi 4 ohm, dan kedalaman badan landasan terkubur di bawah tanah harus memenuhi persyaratan pembumian peraturan listrik.

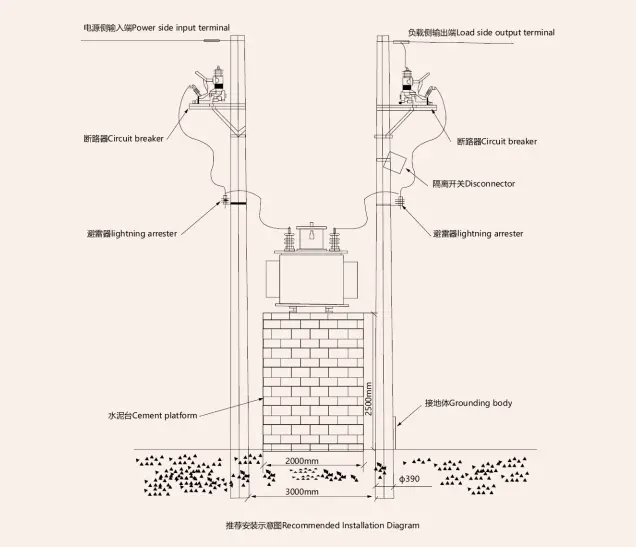

Diagram referensi instalasi adalah sebagai berikut:
