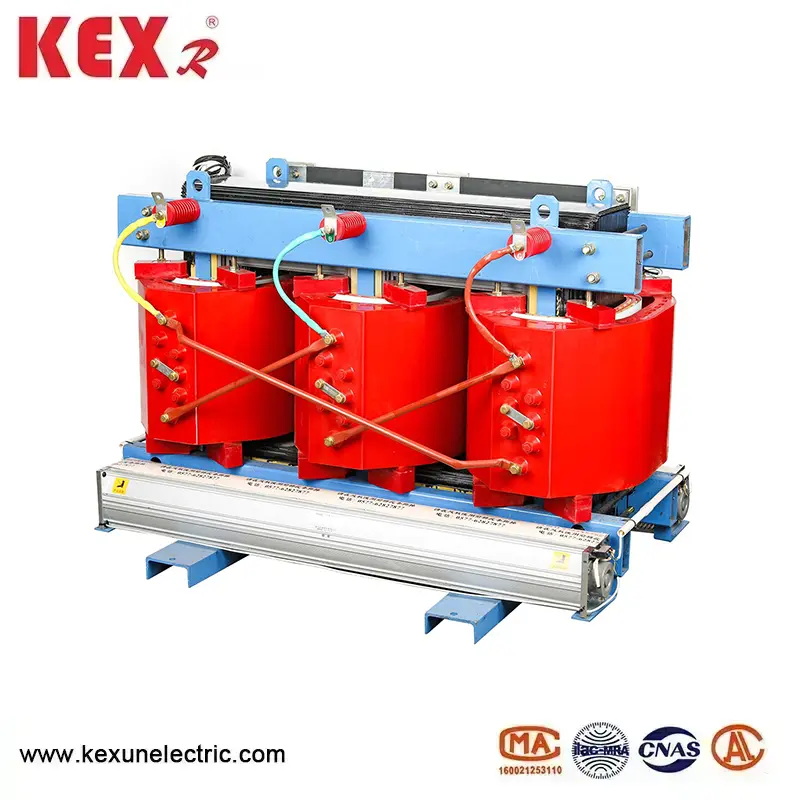

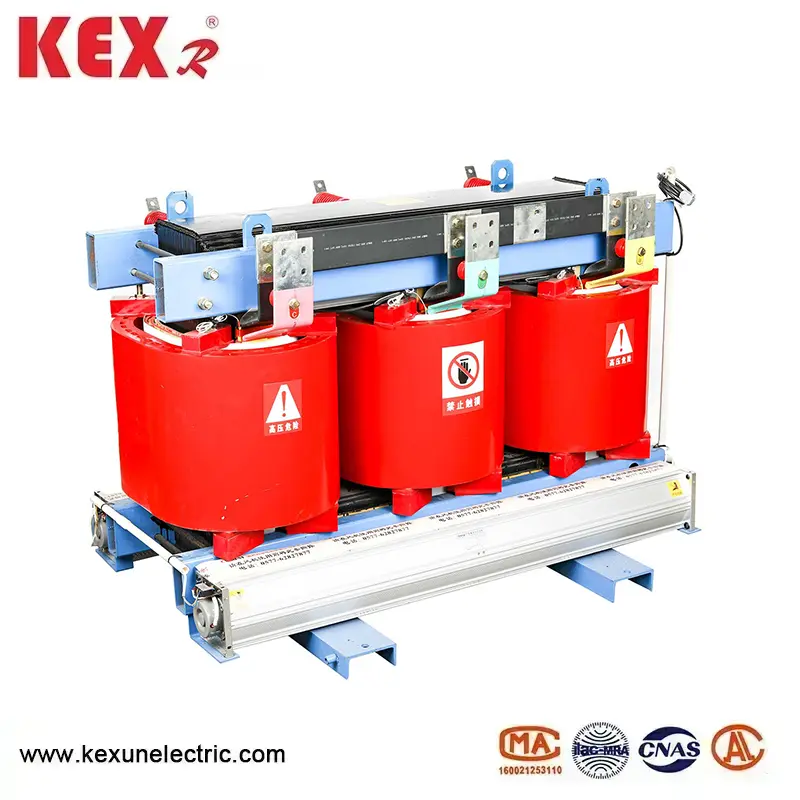

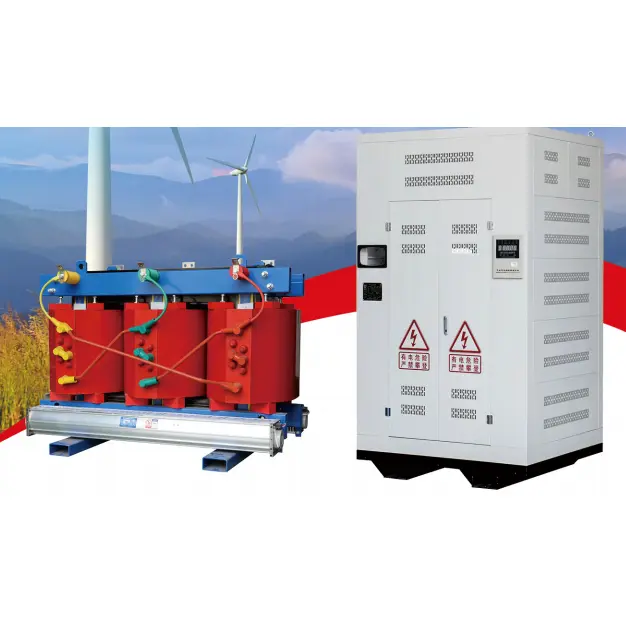

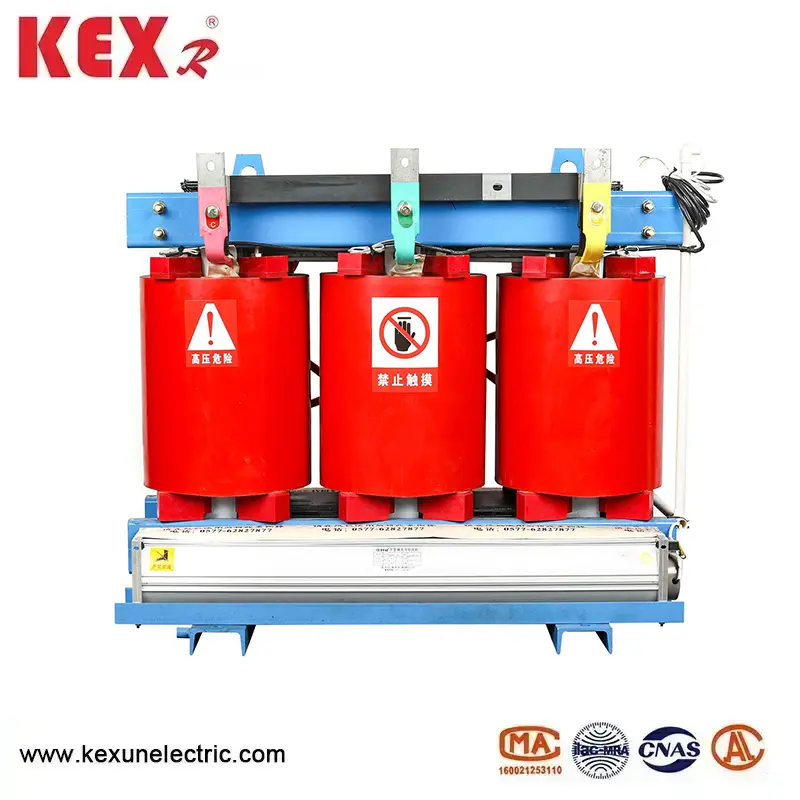

Resin transformator tipe kering resin

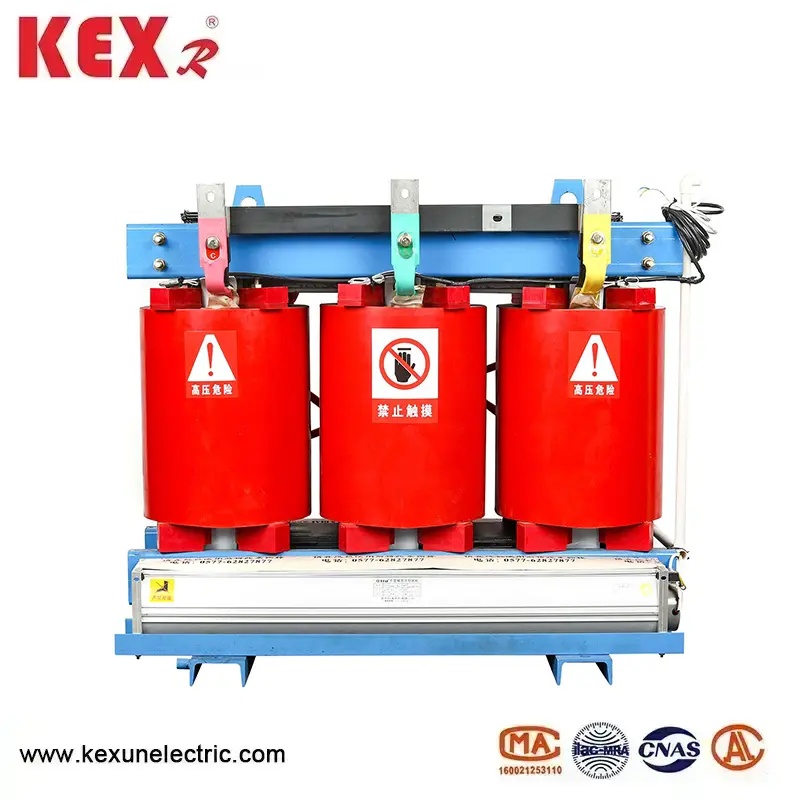

● Komponen transformator tipe kering tipe SCB10

◆ Inti transformator tipe kering resin

Inti besi terbuat dari lembaran baja silikon yang berguling-gulung berkualitas tinggi, dengan struktur sambungan yang sepenuhnya cenderung. Kolom inti diikat dengan pita perekat non-anyaman F-grade, dan permukaan inti besi dienkapsulasi dengan resin epoksi untuk mengurangi kehilangan beban, arus tanpa beban, dan noise inti besi, klem dan pengencang telah mengalami perawatan permukaan khusus untuk lebih meningkatkan kualitas penampilan produk.

◆ Berliku tegangan rendah

Teliran rendah tipe kering resin yang berliku-liku mengadopsi struktur foil, yang memecahkan masalah sudut heliks aksial saat menggunakan lilitan kawat, membuat belokan lebih seimbang. Pada saat yang sama, kumparan mengadopsi saluran udara pendingin aksial, meningkatkan kemampuan disipasi panas. TDMD Epoxy Resin Prepreg digunakan di antara lapisan belitan, dan keseluruhan disembuhkan dan dibentuk.

◆ Tegangan tinggi belitan transformator tipe kering seri SCB10 Resin

Gulungan tegangan tinggi adalah vakum yang dilemparkan dengan resin epoksi dengan pengisi, sangat mengurangi debit lokal dan meningkatkan kekuatan listrik koil. Dinding bagian dalam dan luar belitan diajukan dengan pelat serat gelas, meningkatkan kekuatan mekanik kumparan dan meningkatkan kemampuan produk untuk menahan sirkuit pendek yang tiba -tiba, coll tidak pernah retak.

◆ Proses pembuatan

Kumparan trafo tipe kering tipe SCB10 berinsulasi terluka pada mesin belitan presisi tinggi, dan belitan tegangan rendah mengadopsi struktur belitan foil. Ketika kapasitas transformator besar, ada saluran ventilasi. Setelah belitan selesai, pengeringan vakum dilakukan, dan seluruh proses penuangan dan penyembuhan dioperasikan sepenuhnya sesuai dengan persyaratan proses, semua proses perlu dipantau dan disesuaikan secara ketat sesuai dengan situasi. Proses pembuatan presisi tuang memastikan bahwa koil tidak memiliki gelembung atau rongga, menghasilkan operasi transformator berkualitas tinggi.

◆ Sistem kontrol suhu dan sistem pendingin udara

Kipas pendingin peniup cross flow diadopsi, yang memiliki karakteristik kebisingan rendah, tekanan udara tinggi, dan penampilan yang indah, meningkatkan kapasitas kelebihan transformator tipe kering tipe SCB10., Kontrol suhu mengadopsi pengontrol suhu yang cerdas, yang meningkatkan keamanan dan keandalan operasi transformator.

◆ Lindungi casing dan output busbar

Shell pelindung memberikan perlindungan keselamatan lebih lanjut untuk transformator, dengan tingkat perlindungan IP20, LP23, dll, bahan shell termasuk pelat baja yang bergulung dingin, pelat baja tahan karat, dll, untuk dipilih pengguna, jalur keluar tegangan rendah menggunakan busbar standar, baik saluran keluar dan atas dapat digunakan, dan metode keluar khusus juga dapat dirancang untuk pengguna.

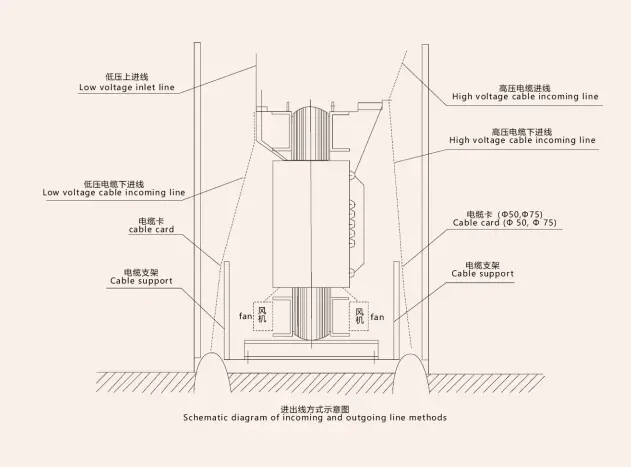

◆ Metode garis keluar transformator

Jalur keluar konvensional, busbar tertutup standar, dan jalur keluar sisi standar dapat diproduksi sesuai dengan bentuk antarmuka yang berbeda, dan metode keluar khusus juga dapat dirancang sesuai dengan kebutuhan pengguna.

◆ Standar & parameter terkait

GBT10228-2015.GB1094.11-2007

JBT10088-2004, GB4208-1993

Tegangan Tinggi Dinilai: 10 (11,10,5,6,6,6,3,6) KV

Tegangan rendah yang dinilai: 0.4kV

Grup Koneksi: Dyn11 atau Yyno

Kisaran Tap Tegangan Tinggi: + 5 atau + 2x2.5%

Level Insulasi: LL75AC35/LI0AC5

Frekuensi: 50Hz

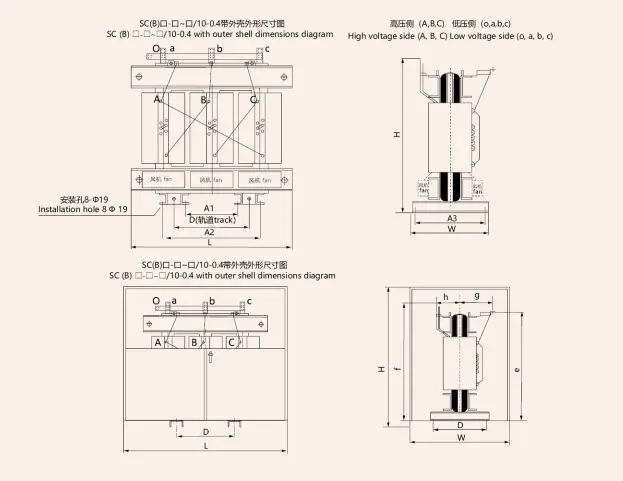

◆ Dimensi penampilan dan pemasangan transformator tipe kering tipe SCB10

◆ Parameter teknis transformator tipe kering 10kv SCB10
