Perangkat sakelar terbuka yang dilengkapi dengan senjata logam

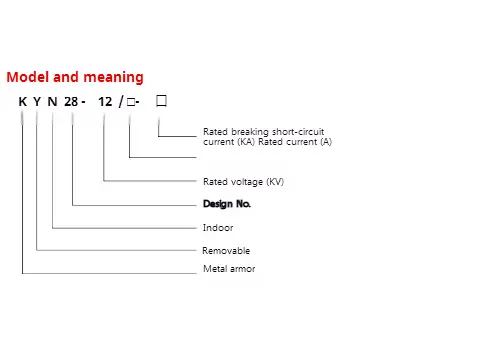

● Makna model

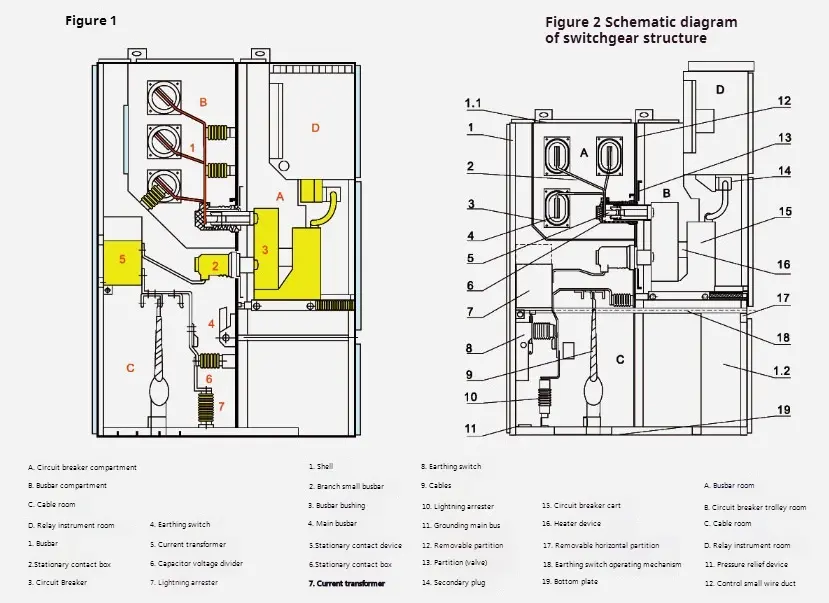

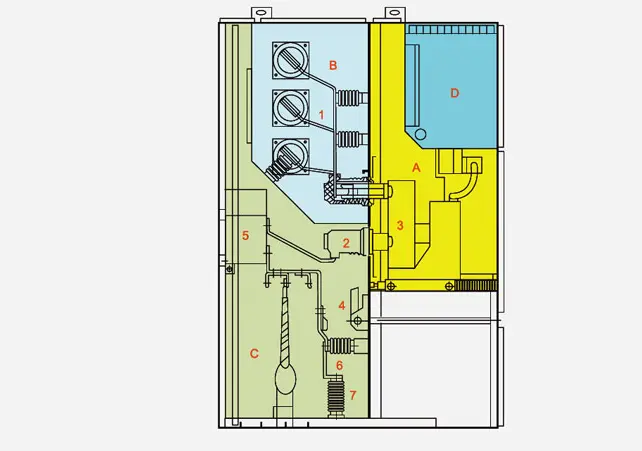

◆ Diagram skematik dari perangkat sakelar terbuka yang dilengkapi dengan struktur lapis baja logam

◆ Standar

KYN28-12 Jenis Perangkat Sakelar Terbuka yang dilengkapi dengan Metal Armoring Memenuhi Standar berikut ：

1. EC-298 2.GB3906-1991 3.DLVT404-1997 4.GB/T11022-1999

Perangkat Sakelar Terbuka yang dilengkapi dengan Luar Angkasa Logam terdiri dari dua bagian: Kabinet tetap dan bagian yang dapat ditarik (singkatnya tangan). Cangkang perangkat sakelar terbuka yang dilengkapi dengan putusan logam dan partisi masing-masing unit fungsional dibaut dengan pelat baja yang dilapisi aluminium-zinc. Tingkat perlindungan cangkangnya mencapai IP4X, dan tingkat perlindungan dari setiap papan partisi kompartemen dan pintu pemutus sirkuit adalah P2X ketika dibuka. KYN28-12 Jenis Perangkat sakelar terbuka yang dilengkapi dengan lengan logam dapat dilengkapi dengan vs1, handcart pemutus sirkuit vakum tipe vakum vakum VD4, dan kontak vakum tipe VC yang diproduksi oleh ABB Company, yang dapat dipasang sebagai kabinet ganda dalam paralel, yaitu, di back-to-back-by-back. Divece dapat dipasang dan didebug di bagian depan, sehingga dapat dipasang di dinding. Keuntungan terbesar dari pemasangan di dinding adalah dapat menghemat ruang lantai. Selain itu, dapat dipasang tanpa dinding, yaitu, ini adalah jenis pemeliharaan dua sisi. Tata letak struktur internal keduanya tidak konsisten, dan keuntungannya adalah pemeliharaan yang nyaman.

◆ Shell dan partisi

Cangkang dan partisi perangkat sakelar terbuka yang dilengkapi dengan pelatung logam terbuat dari pelat baja seng berlapis aluminium berkualitas tinggi yang dibaut setelah ditekuk oleh alat mesin CNC, sehingga kabinet sakelar yang dirakit dapat mempertahankan keseragaman dalam ukuran. Ini memiliki ketahanan korosi yang kuat dan resistensi oksidasi, dan memiliki kekuatan mekanik yang lebih tinggi daripada pelat baja yang sama. Switch Cabinet dibagi menjadi ruang tangan (kompartemen pemutus sirkuit), ruang bus, ruang kabel dan ruang instrumen relay (ruang tegangan rendah) dengan partisi. Cangkang setiap unit dibumikan secara independen.

◆ Ikhtisar produk

Cangkang dan partisi perangkat sakelar terbuka yang dilengkapi dengan lamoring logam terbuat dari pelat baja yang dilapisi aluminium-zinc atau pelat baja yang dibaut setelah diproses dan ditekuk oleh alat mesin CNC, sehingga kabinet sakelar yang dirakit dapat mempertahankan keseragaman dalam ukuran. Pelat baja berlapis aluminium-zinc memiliki efek anti korosi dan anti-oksidasi yang kuat, dan memiliki kekuatan mekanik yang lebih tinggi daripada pelat baja yang sama. Kabinet sakelar dibagi menjadi ruang genggam, ruang bus, ruang kabel, dan ruang instrumen relay berdasarkan partisi, dan cangkang masing -masing unit memiliki landasan independen. Pintu kabinet sakelar semuanya disemprot dengan plastik elektrostatik untuk membuat permukaannya memiliki keunggulan ketahanan benturan, ketahanan korosi dan penampilan yang indah (warna dapat disesuaikan oleh pengguna).

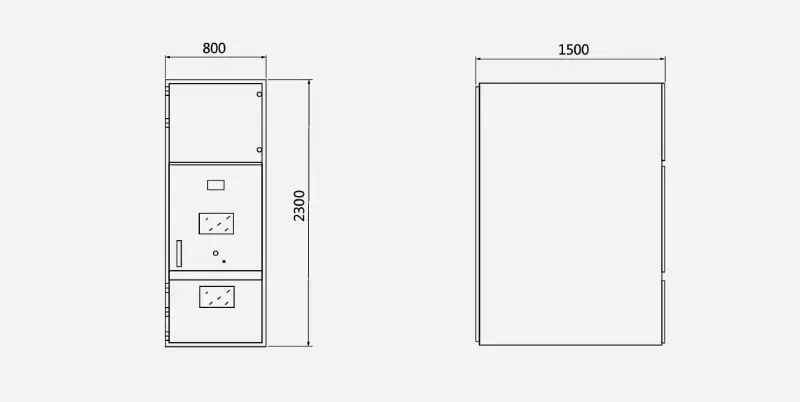

◆ Dimensi garis besar

Dimensi garis besar perangkat sakelar terbuka yang dilengkapi dengan lengan logam adalah sebagai Belows ：

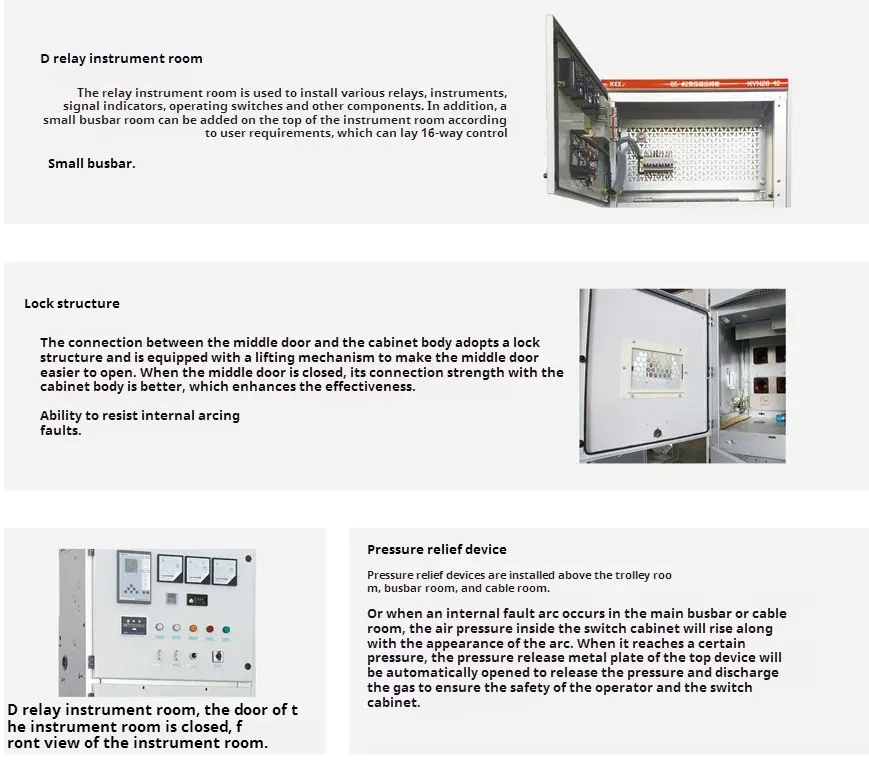

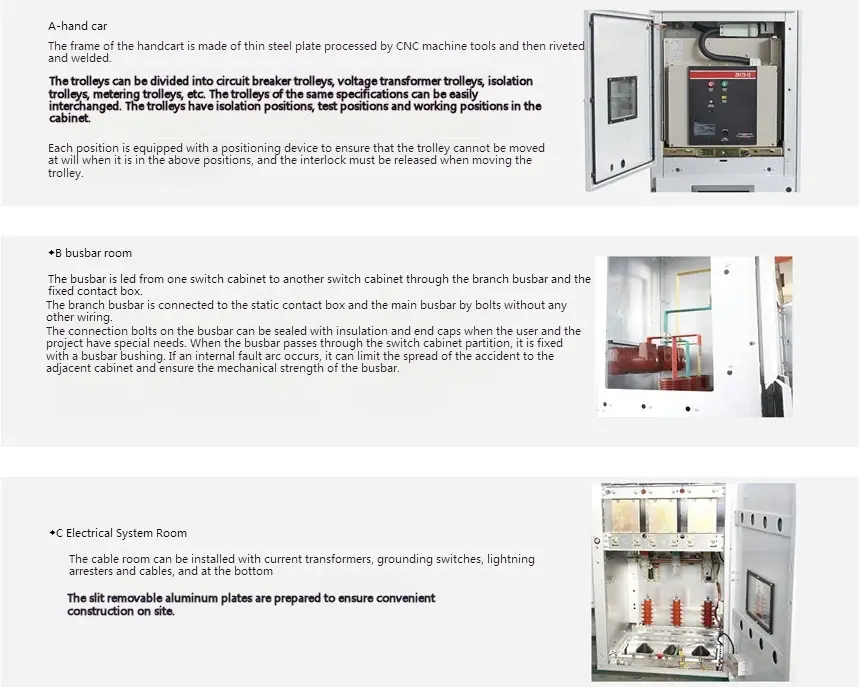

◆ Komponen utama
