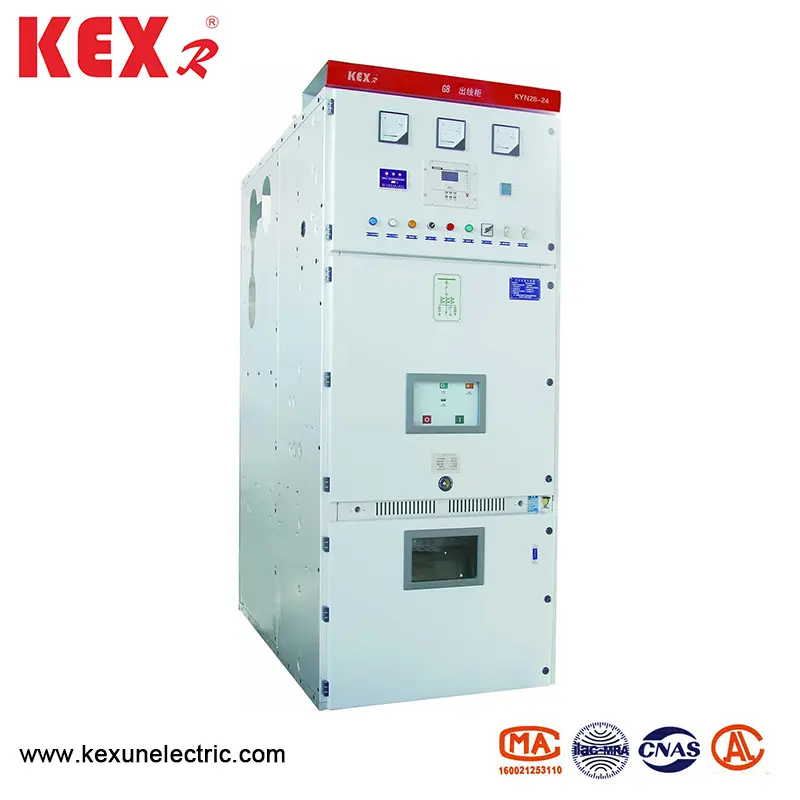

Switchgear tertutup logam berpakaian baju besi

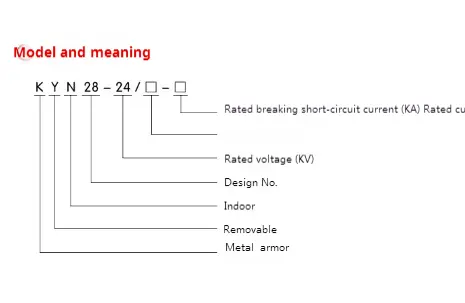

● Makna model

● Kondisi penggunaan

◆ Kondisi penggunaan normal

▶ Suhu sekitar: -15 ~ 40 ℃, dan rata -rata dalam 24 jam kurang dari 35 ℃.

▶ Kelembaban: Kelembaban harian rata -rata kurang dari 95%; Kelembaban bulanan rata -rata kurang dari 90%;

▶ Tekanan uap ： Tekanan uap rata -rata per hari tidak lebih dari 2,2 kpa ； Tekanan uap air bulanan rata -rata tidak boleh melebihi 1,8 kPa ；;

▶ Ketinggian: Ketinggian switchgear tertutup logam berbalut baju besi harus kurang dari 1000 m

▶ Udara di sekitarnya tidak jelas tercemar oleh debu, garam, korosif dan/atau gas yang mudah terbakar, uap atau semprotan garam;

▶ Getaran atau gerak ground dari luar peralatan switching dan peralatan kontrol dapat diabaikan

▶ Amplitudo gangguan elektromagnetik yang diinduksi dalam sistem sekunder tidak melebihi 1.6kV.

◆ Kondisi penggunaan khusus

Ketika digunakan dalam kondisi lingkungan normal di luar yang ditentukan dalam GB/T1022, perusahaan dan pengguna dapat bernegosiasi dan mencapai kesepakatan tentang kondisi operasi khusus.

Untuk mencegah kondensasi, switchgear tertutup logam berpakaian baju besi

dilengkapi dengan pemanas, yang harus digunakan saat switchgear dalam keadaan siaga. Perhatian juga harus diberikan untuk mengoperasikan pemanas saat switchgear dalam operasi normal.

● Parameter teknis switchgear tertutup logam berpakaian baju besi

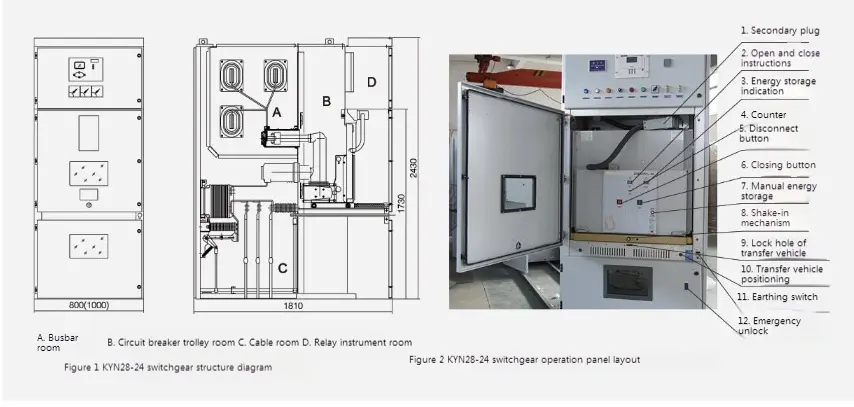

● Deskripsi singkat tentang struktur

Sakelar sakelar logam yang berputar-putar tipe kyn28-24 terdiri dari kabinet dan bagian yang dapat dilepas (umumnya dikenal sebagai tangan). Switchgear dibagi menjadi beberapa kompartemen fungsional dengan partisi logam, seperti ruang bus, ruang pemutus sirkuit, ruang kabel dan ruang instrumen relay. Bagian yang dapat dilepas dari switchgear dapat dilengkapi dengan handcart pemutus sirkuit vakum, genggam transformator tegangan, handcart arester petir, handcart isolasi dan handcart sekering.

● Karakteristik komponen utama

◆ Shell

Cangkang peralatan sakelar logam yang berputar-putar tipe pelindung-limor kyn28-24 terbuat dari pelat baja berlapis aluminium-zinc yang diimpor, yang diproses oleh alat mesin CNC dan dibuat oleh beberapa proses lipat. Seluruh kabinet memiliki ketahanan korosi presisi yang tinggi dan ketahanan korosi yang kuat dan resistensi oksidasi, dan karena adopsi teknologi lipat berganda, kabinet lebih ringan secara keseluruhan, lebih tinggi dalam kekuatan mekanik dan penampilan yang indah daripada kabinet peralatan serupa lainnya. Kabinet mengadopsi struktur yang dirakit, yang dihubungkan oleh mur willow dan baut berkekuatan tinggi, sehingga siklus pemrosesan dan produksi dipersingkat, bagian-bagiannya universal, ruang lantai kecil, dan organisasi produksi nyaman.

◆ Penggerak

Kerangka tangan terbuat dari pelat baja tipis dan dirakit oleh alat mesin CNC. Tangan dan kabinet memiliki presisi yang cocok, dan interlock mekanik aman, andal dan fleksibel. Handcart dapat dibagi menjadi handcart pemutus sirkuit, genggam transformator tegangan, genggam pengukuran, handcart isolasi, dll. Handcarts dengan spesifikasi yang sama dapat dipertukarkan secara bebas. Genggam memiliki posisi pemutusan/pengujian dan posisi kerja di kabinet, dan setiap posisi memiliki perangkat pemosisian. Untuk memastikan interlocking yang andal. Semua jenis genggam didorong dan ditarik oleh batang sekrup, yang ringan dan fleksibel untuk beroperasi dan cocok untuk personel yang bertugas. Ketika tangan perlu dikeluarkan dari kabinet, itu dapat dengan mudah dikeluarkan dengan truk transfer khusus untuk berbagai inspeksi dan pemeliharaan. Ketika mobil running handcart diangkut ke ruang pemutus sirkuit kabinet, dapat dikunci dengan andal di posisi off/uji, dan lampu indikator posisi kabinet menunjukkan posisinya. Hanya setelah genggam benar -benar terkunci, mekanisme propulsi sekrup timbal sepenuhnya dikocok untuk mendorong tangan ke posisi kerja. Ketika tangan mencapai posisi kerja, gaya operasi pegangan propulsi tiba -tiba meningkat dan tidak dapat diputar, dan lampu indikator posisi yang sesuai menunjukkan posisinya. Interlock mekanis dari tangan dapat dengan andal memastikan bahwa pemutus sirkuit hanya dapat ditutup ketika genggam berada dalam posisi kerja atau posisi uji; Selain itu, tangan hanya dapat bergerak ketika pemutus sirkuit berada dalam keadaan pembukaan.

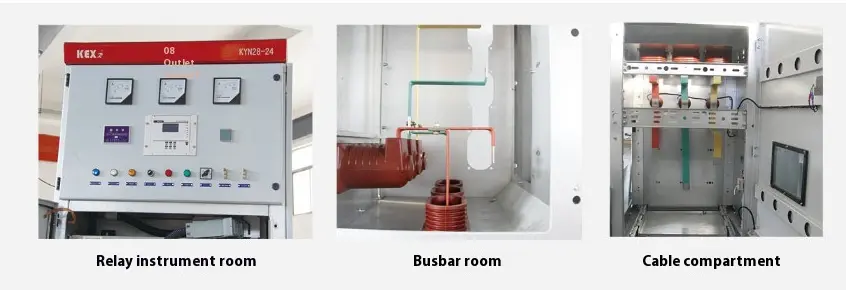

◆ Kompartemen

Komponen listrik utama Switchgear berada di kompartemen independennya, yaitu: ruang handcart pemutus, ruang bus, ruang kabel, ruang instrumen relai, dll. Tingkat perlindungan setiap kompartemen mencapai IP2X. Kecuali untuk ruang instrumen relai, tiga kompartemen lainnya masing -masing memiliki saluran bantuan tekanan. Karena tipe tengah, ruang ruang kabel sangat meningkat, sehingga peralatan dapat menghubungkan beberapa kabel secara paralel.

▶ Kompartemen bus A: Bus utama dihubungkan oleh splicing tunggal, yang ditetapkan oleh bus cabang (kotak kontak statis) dan lengan isolasi bus utama. Bus dan bus utama adalah batang tembaga dengan penampang persegi panjang, dan batang bus ganda digunakan untuk beban arus berat. Untuk kebutuhan khusus, bus dapat ditutupi dengan lengan panas yang dapat menyusut dan kotak penutup isolasi yang disesuaikan. Bushing isolasi dipasang di antara bus -bus kabinet yang berdekatan, yang secara efektif dapat membatasi kecelakaan di kompartemen tanpa menyebar ke kabinet lain jika terjadi busur kesalahan internal.

▶ Kompartemen pemutus sirkuit B: Rel dipasang di kedua sisi kompartemen untuk tangan untuk pindah dari posisi off/uji ke posisi kerja di kabinet. Partisi (katup) kotak kontak statis dipasang di dinding belakang ruang genggam. Ketika genggam bergerak dari posisi off/uji ke posisi kerja, katup atas dan bawah pada mulut kotak kontak statis secara otomatis dibuka bersama dengan tangan. Saat bergerak ke arah yang berlawanan, katup akan ditutup secara otomatis sampai tangan retret ke posisi tertentu dan dengan aman menutupi kotak kontak statis, sehingga membentuk isolasi yang efektif. Karena tidak ada hubungan antara katup atas dan katup bawah, katup di sisi hidup dapat dikunci selama pemeliharaan, sehingga memastikan bahwa personel pemeliharaan tidak menyentuh tubuh hidup. Penggerak juga dapat dioperasikan ketika pintu ruang pemutus sirkuit ditutup. Melalui jendela pengamatan di pintu, Anda dapat mengamati posisi tangan di kompartemen, instruksi pembukaan dan penutupan dan situasi penyimpanan energi.

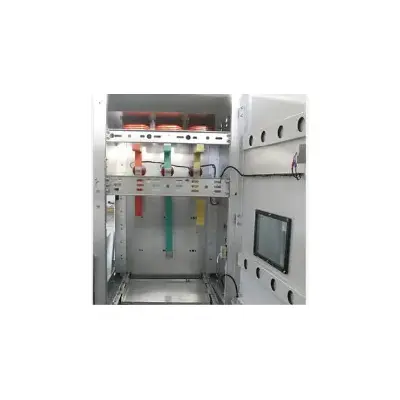

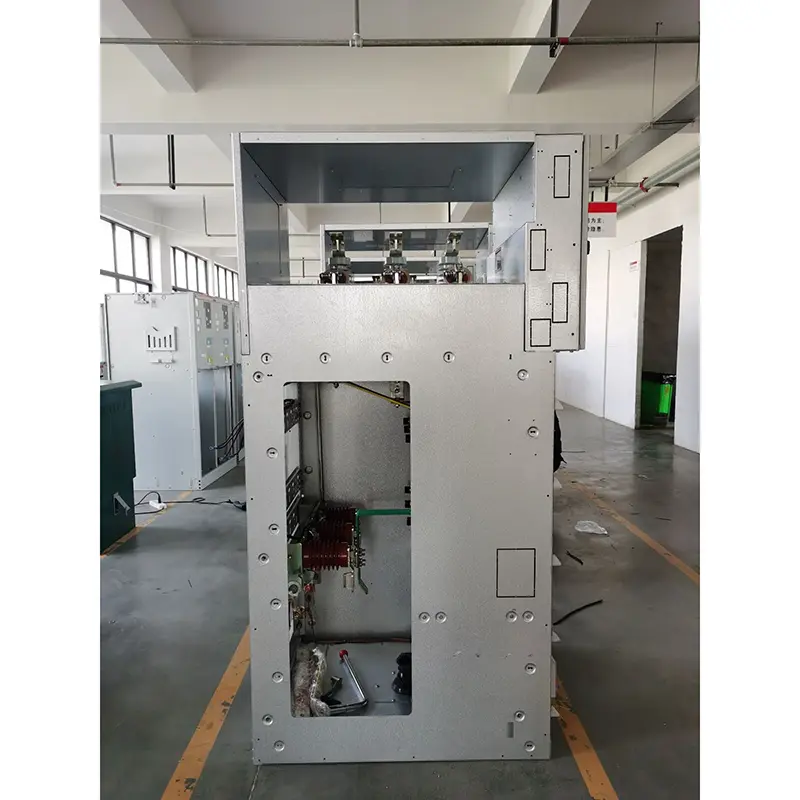

▶ Kompartemen kabel C: Sakelar tertutup logam pemindahan geser yang berbalut KYN28-24 dibangun di tengah, sehingga kompartemen kabel memiliki ruang yang besar. Transformator saat ini dan sakelar pentanahan dipasang di dinding belakang kompartemen (sakelar pentanahan juga dapat dipasang di tengah kabinet sakelar sesuai dengan kebutuhan pelanggan), dan arester petir dipasang di bagian bawah kompartemen. Setelah genggam dan partisi horizontal yang dapat diekstraksi dilepas, konstruktor dapat memasuki kabinet dari depan untuk pemasangan dan pemeliharaan. Konduktor penghubung kabel di ruang kabel dapat dihubungkan secara paralel dengan 1-3 kabel per fase, dan 6 kabel dapat dihubungkan secara paralel dengan setiap fase bila diperlukan. Pelat penyegelan logam berlubang yang dapat dilepas atau pelat penyegelan logam non-magnetik disiapkan di bagian bawah kompartemen kabel untuk memastikan konstruksi yang nyaman.

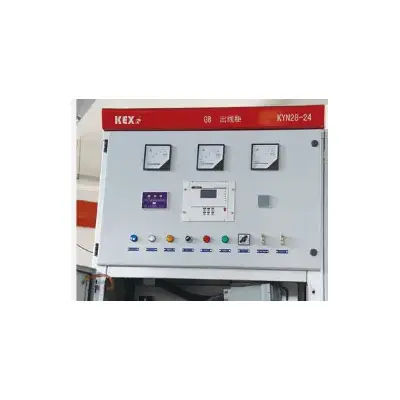

▶ Relay Instrument Room D: Komponen perlindungan relai, instrumen, indikator tampilan langsung dan peralatan sekunder dengan persyaratan khusus dapat dipasang di ruang instrumen relay. Garis kontrol diletakkan di trunking, dan trunking memiliki pelat penutup logam, yang dapat mengisolasi garis sekunder dari komponen tegangan tinggi. Trunking depan kiri dicadangkan untuk lead-in dan lead-out dari kabel kontrol, dan bagian yang sesuai dari pelat bawah disediakan dengan kabel sekunder dan lubang threading kabel. Di piring atas ruang instrumen relai, ada juga lubang penyeberangan bus kecil yang nyaman untuk konstruksi. Saat kabel, pelat penutup atas ruang instrumen dapat dibuka untuk memfasilitasi pemasangan bus kecil.
