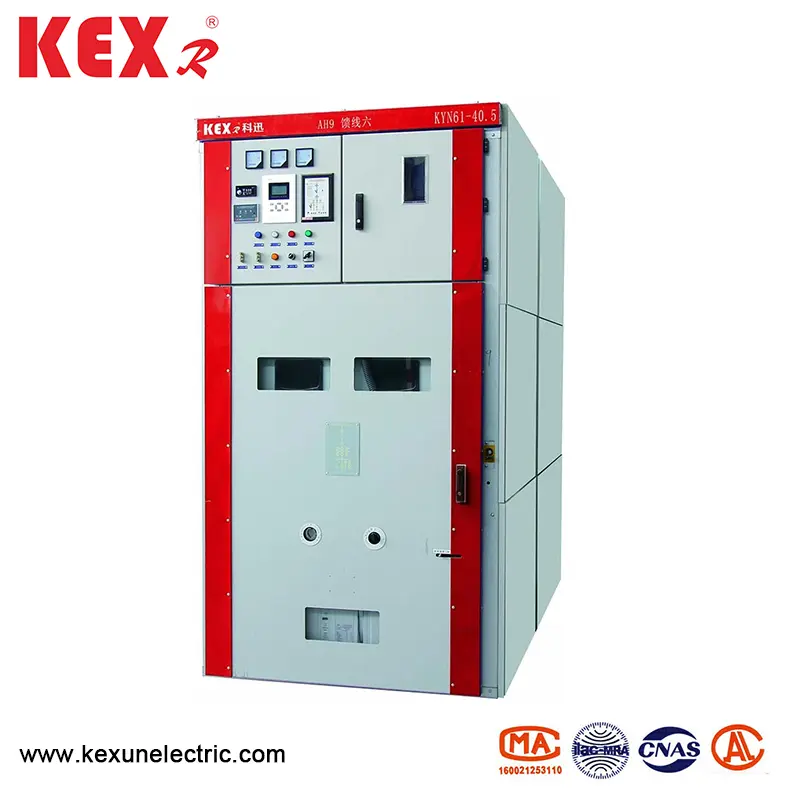

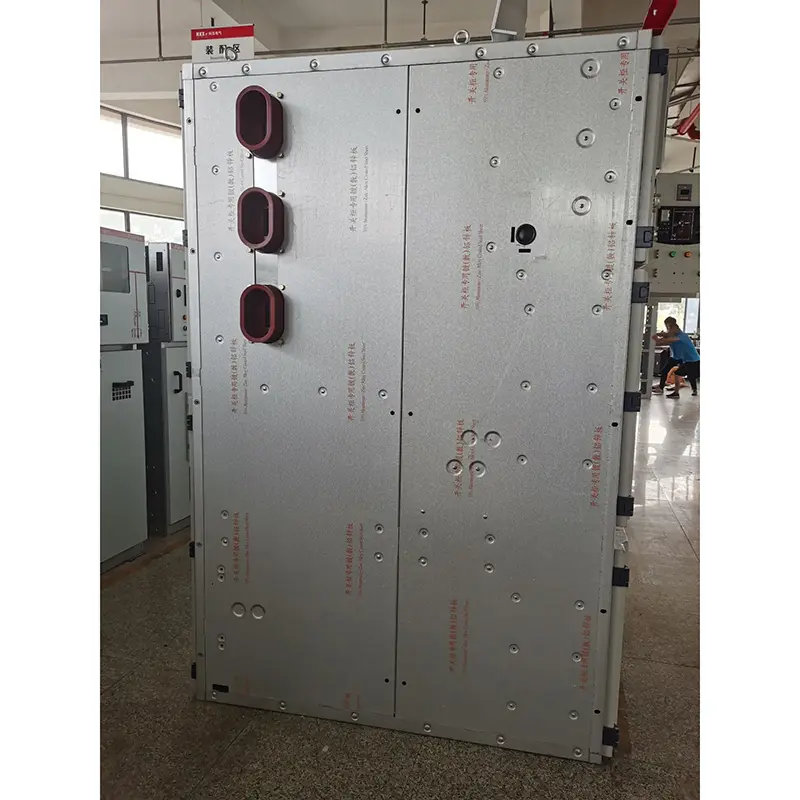

Peralatan sakelar pemindahan baju besi

● Ringkasan

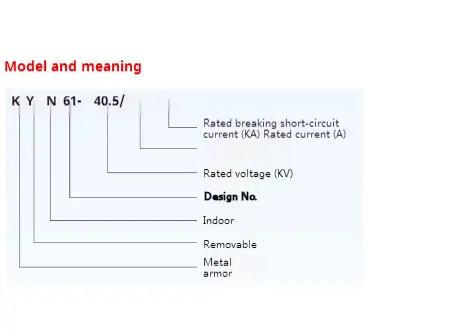

Kyn61-40.5 Peralatan sakelar pemindahan baju besi (selanjutnya disebut sebagai peralatan) adalah perangkat distribusi indoor lengkap dengan AC 50Hz tiga fase dan tegangan terukur 40.5kV. Sebagai pembangkit listrik, gardu induk dan industri dan penambangan untuk menerima dan mendistribusikan energi listrik, dapat mengontrol, melindungi dan mendeteksi sirkuit, dan juga dapat digunakan di tempat -tempat dengan operasi yang sering. Peralatan sakelar ini sesuai dengan GB/T11022-1999, GB3906-2006 dan DL404-1997.

● Parameter teknis untuk setiap komponen KYN61-40.5 Jenis Peralatan Sakelar Bergeser Armor

◆ Switchgear vakum

◆ Pemutus Sirkuit Vakum

◆ Mesin yang dioperasikan Spring

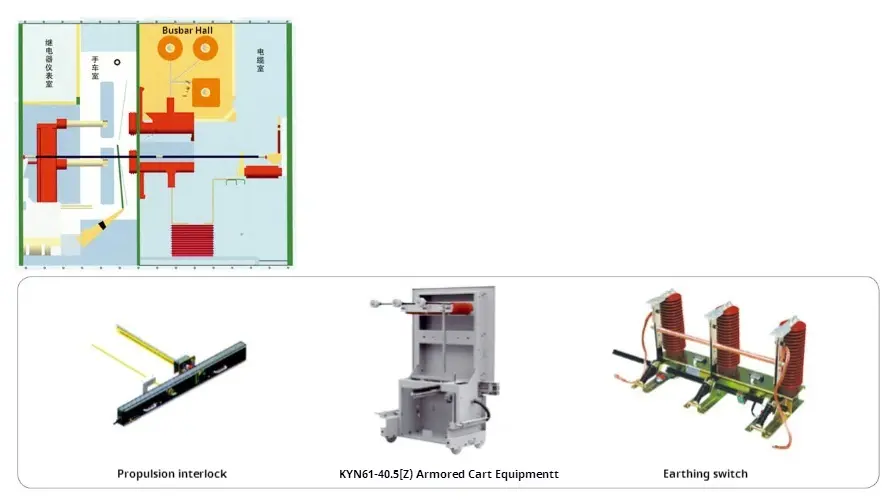

● Karakteristik struktural KYN61-40.5 Jenis Peralatan Sakelar Bergeser Armor

Peralatan sakelar dirancang sesuai dengan standar peralatan tertutup logam lapis baja di GB3906-1991 dan IEC298. Seluruh peralatan terdiri dari dua bagian: peralatan dan bagian yang dapat ditarik (tangan). Struktur peralatan dirakit dan dikombinasikan dengan baut. Interior peralatan sakelar dibagi menjadi ruang pemutus sirkuit, ruang bus utama, ruang kabel dan ruang instrumen relay dengan partisi logam. Tingkat perlindungan shell mencapai IP3X, dan tingkat perlindungan antara kompartemen adalah IP2X, dan semua anggota struktural logam diandalkan. Setiap kompartemen sistem loop utama memiliki saluran pelepasan tekanan untuk knalpot independen.

◆ Shell dan partisi

Cangkang dan partisi peralatan sakelar pemindahan berbalut armor dibaut oleh pelat baja yang digulung dingin setelah diproses dan ditekuk oleh peralatan mesin CNC. Oleh karena itu, peralatan yang dirakit dapat memastikan keseragaman dimensi struktural. Peralatan sakelar pemindahan berbalut baju besi dibagi menjadi ruang pemutus sirkuit, ruang bus utama, ruang kabel dan ruang instrumen relay, dan setiap bagian dipisahkan oleh partisi logam ground.

◆ Handcart

Handcart dapat dibagi menjadi handcart pemutus sirkuit, genggam transformator tegangan, genggam pengukuran, handcart isolasi, dll. Semua jenis genggam memiliki bentuk dan ukuran yang sama, dan genggam dengan tujuan yang sama dapat dipertukarkan. Genggam memiliki posisi tes/isolasi dan posisi kerja di peralatan, dan setiap posisi dilengkapi dengan perangkat yang saling terkait untuk memastikan bahwa tangan tidak dapat bergerak dengan santai ketika berada di dua posisi di atas.

◆ Kompartemen pemutus sirkuit

Lagu spesifik dipasang di kompartemen pemutus sirkuit untuk dipindahkan. Ketika pemutus sirkuit bergerak antara posisi uji dan posisi kerja, katup isolasi secara otomatis membuka atau menutup, yang memastikan bahwa staf tidak menyentuh tubuh yang bermuatan. Penggerak dapat dioperasikan dengan pintu peralatan tertutup, dan posisi genggam di peralatan dapat dilihat melalui jendela pengamatan, dan pada saat yang sama, tanda -tanda fungsional pada handcart dapat dilihat.

◆ Kompartemen bus

Bus utama mengarah dari satu peralatan sakelar pemindahan baju besi ke yang lain dan difiksasi dengan bus kecil cabang dan kotak kontak statis, dan diperbaiki dengan lengan bus saat melintasi pelat samping peralatan yang berdekatan. Semua bus mengadopsi isolasi gabungan.

◆ Kompartemen kabel

PT, sakelar pentanahan, arester petir, dan beberapa kabel dapat dipasang di ruang kabel.

◆ Kamar relay

Papan dan panel relai dalam ruangan dapat dilengkapi dengan komponen sekunder seperti komponen kontrol dan perlindungan, instrumen pengukuran dan tampilan, dan indikator pemantauan langsung.

◆ Perangkat Interlocking

Peralatan sakelar pemindahan berbalut armor memiliki perangkat interlocking yang andal, yang secara efektif memastikan keamanan operator dan peralatan;

Ketika sakelar pentanahan berada di posisi off, tangan hanya dapat bergerak dari posisi uji/isolasi ke posisi kerja; Dan pintu belakang tidak dapat dibuka, sehingga mencegah masuk yang keliru ke interval listrik. Ketika genggam benar -benar ditarik keluar dari peralatan, atau ketika genggam berada dalam posisi uji/isolasi di peralatan dan sakelar pembumian diselingi dan tidak terkunci, sakelar pembumian dapat ditutup. Ketika genggam berada di posisi kerja, sakelar pentanahan tidak dapat ditutup. Ini mencegah sakelar pentanahan dari dinyalakan secara tidak sengaja, dan mencegah genggam bergerak ke posisi kerja ketika sakelar pentanahan berada di posisi tertutup. Hanya ketika handcart pemutus sirkuit berada dalam posisi uji/isolasi atau posisi kerja pemutus sirkuit dapat dioperasikan; Selain itu, setelah pemutus sirkuit ditutup, tangan tidak dapat bergerak, yang mencegah beban hidup dari mendorong dan menarik pemutus sirkuit secara tidak sengaja. Interlocking listrik dapat dipasang di antara peralatan.

◆ Perangkat pembumian

Di ruang kabel, ada bar bus 6 × 50mm2, yang dapat melewati peralatan yang berdekatan dan melakukan kontak yang baik dengan peralatan.

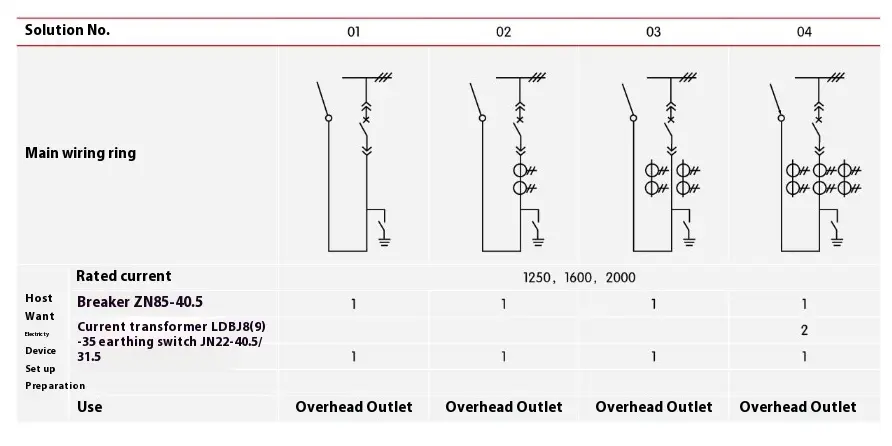

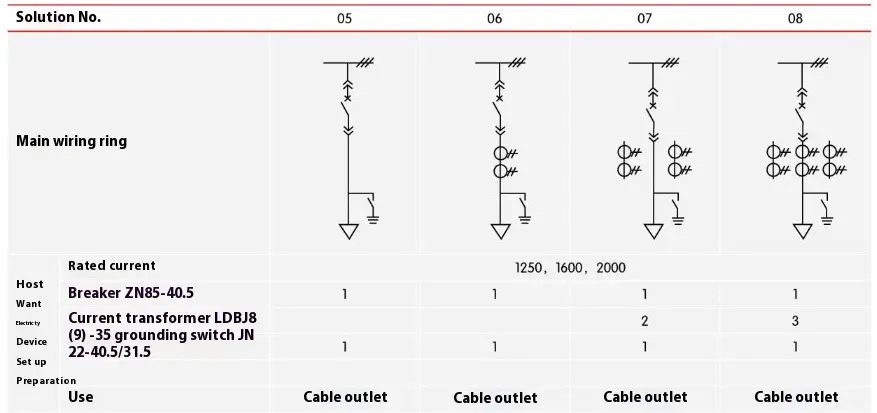

● Skema kabel utama

Ada 27 skema kabel primer yang umum digunakan untuk peralatan sakelar pemindahan baju besi, yang dapat memenuhi kebutuhan kabel pengguna yang masuk dan jalur keluar, jalur yang masuk dan keluar dari overhead, komunikasi dan pengukuran, perlindungan, dll. Jika ada skema lain yang berbeda dari skema yang ada, silakan berkonsultasi dengan pabrikan.

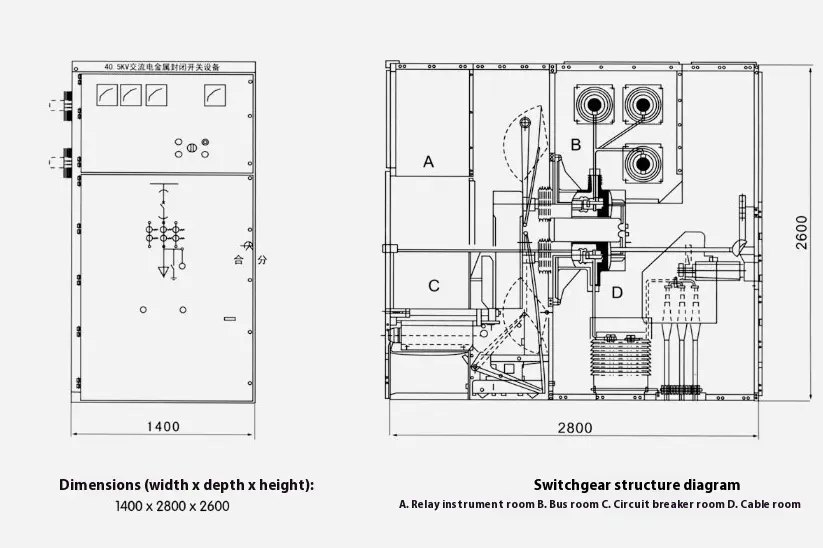

● Dimensi struktural dan diagram skematik dari peralatan sakelar pemindahan baju besi
