Jenis kotak tetap logam tetap peralatan sakelar tertutup
Komponen utama utama dari peralatan sakelar logam XGN2-12 tipe tetap logam tertutup yang diproduksi oleh Kexun di Pabrik China semuanya didesain ulang. Dibandingkan dengan peralatan handcart dan peralatan GG-1 (A) F yang terutama digunakan saat ini, peralatan sakelar tertutup logam tetap jenis kotak XGN2-12 memiliki tingkat isolasi yang lebih tinggi dan tingkat perlindungan, dan tidak ada colokan fase-ke-fase dan fase-ke-tanah dan gas isolasi yang digunakan di dalam, dan tidak ada steker sekunder yang digunakan dalam sirkuit sekunder.
Model: XGN2-12
Merek: Kexr
Model: XGN2-12
Merek: Kexr

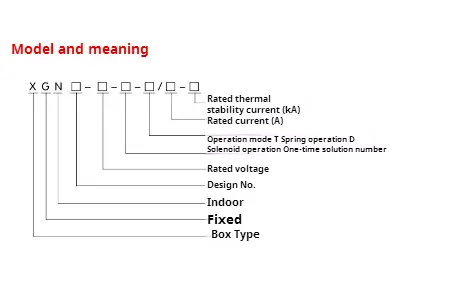

● Makna model
● Terutama parameter teknis dari peralatan sakelar tertutup kotak XGN2-12
|
Nomor |
Barang |
Satuan |
Data |
|
1 |
Tegangan Dinilai |
Kv |
3,6,10 |
|
2 |
Tegangan kerja operasi maksimal |
Kv |
3.5.8.9.11.5 |
|
3 |
Nilai arus |
A |
5 ~ 3000 |
|
4 |
Nilai Break Current |
Itu |
16,20,31,5,40 |
|
5 |
Arus penutupan sirkuit pendek dinilai |
Itu |
40.50.80.100 |
|
6 |
Arus stabil dinamis hubung singkat dinilai |
Itu |
40.50.80.100 |
|
7 |
Nilai panas arus stabil |
Itu |
16,20,31,5,40 |
|
8 |
Waktu stabil yang dinilai panas |
S |
4 |
|
9 |
Gelar IP |
|
IP2X |
|
10 |
Sistem Bus |
|
Bus tunggal atau dengan bypass |
|
11 |
Metode operasi |
|
Jenis penyimpanan elektromagnetik atau energi pegas |
|
12 |
Dimensi （lebar*kedalaman*tinggi） |
mm |
1100*1200*2650 (di bawah 1000a) |
|
13 |
Berat |
Kg |
1000 |
◆ Struktur
Peralatan sakelar tertutup logam tipe XGN2-12 ini adalah struktur kotak tertutup logam, dan bingkai peralatan dilas oleh baja sudut. Peralatan dibagi menjadi ruang pemutus sirkuit, ruang bus, ruang kabel dan ruang relai dengan pelat baja, dan pengoperasian komponen utama dalam peralatan dapat diamati melalui jendela pengamatan dan lampu pencahayaan di fasad. Untuk meningkatkan kinerja teknis peralatan, komponen utama (seperti pemutus sirkuit dan pemutusan rotary) telah dirancang ulang. Menurut tata letak peralatan sakelar logam tertutup jenis XGN2-12, relay dapat dipasang di ruang relai, relay sinyal, menunjukkan instrumen, lampu sinyal dapat dipasang di pintu, dan ruang pemasangan dan operasi sakelar transfer, dengan ruang bus di belakang dan ruang kabel di bagian bawah, sehingga pengguna dapat menghubungkan kabel dengan mudah. Bagian depan adalah ruang pemutus sirkuit, yang nyaman untuk pemeliharaan peralatan. Lihat Gambar 1 dan Gambar 2 dan manual produk untuk mekanisme internal peralatan.

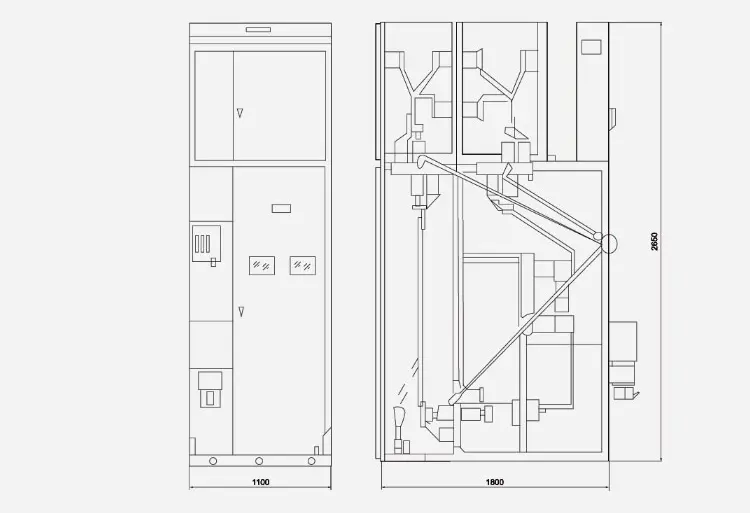

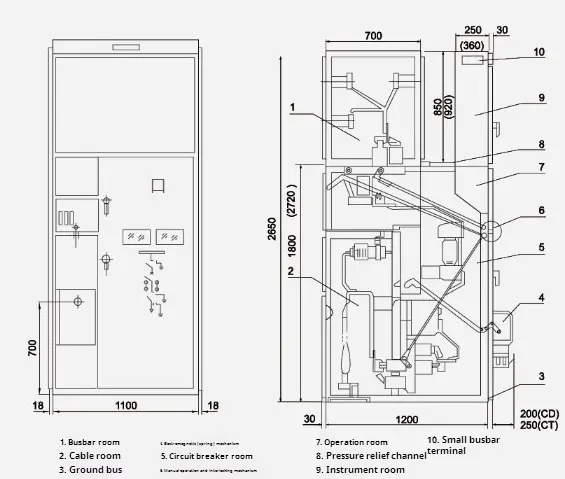

● XGN □ -12/07d Garis Besar
● XGN □ -12 (outlet dari kabel bypass) Garis besar gambar

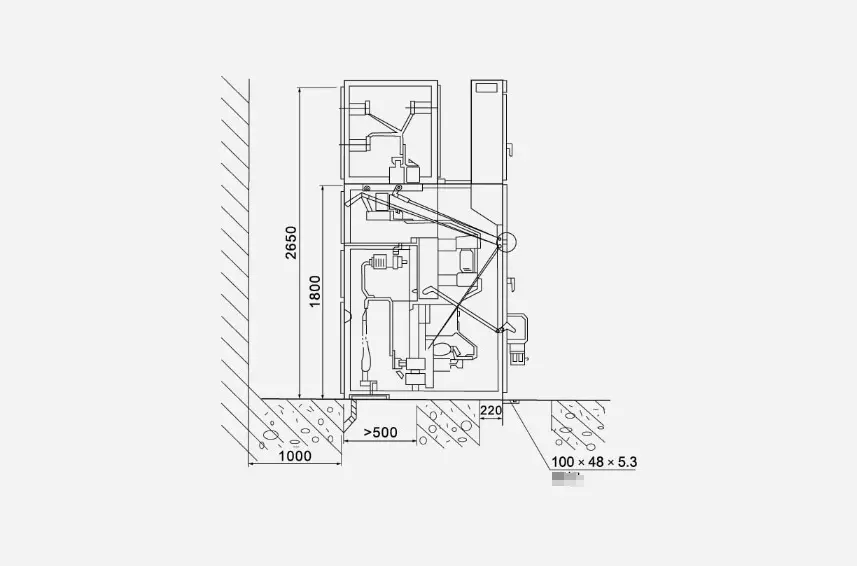

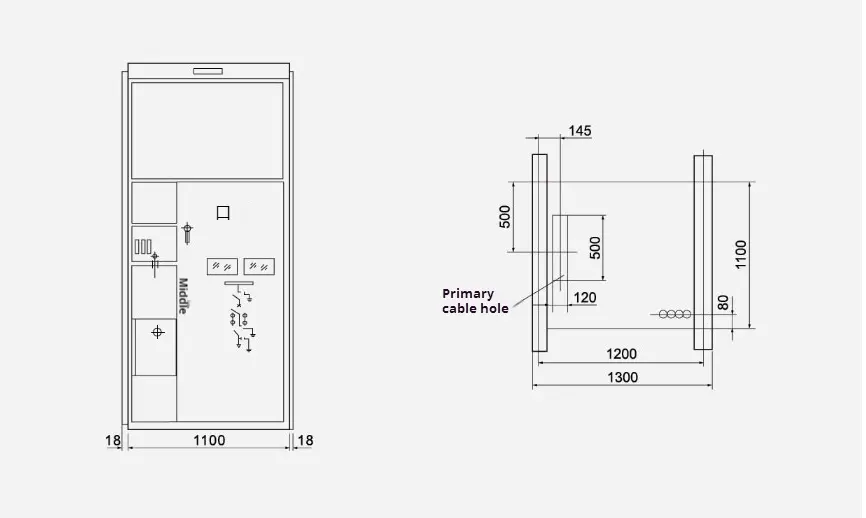

● Menggambar instalasi dimensi keseluruhan
