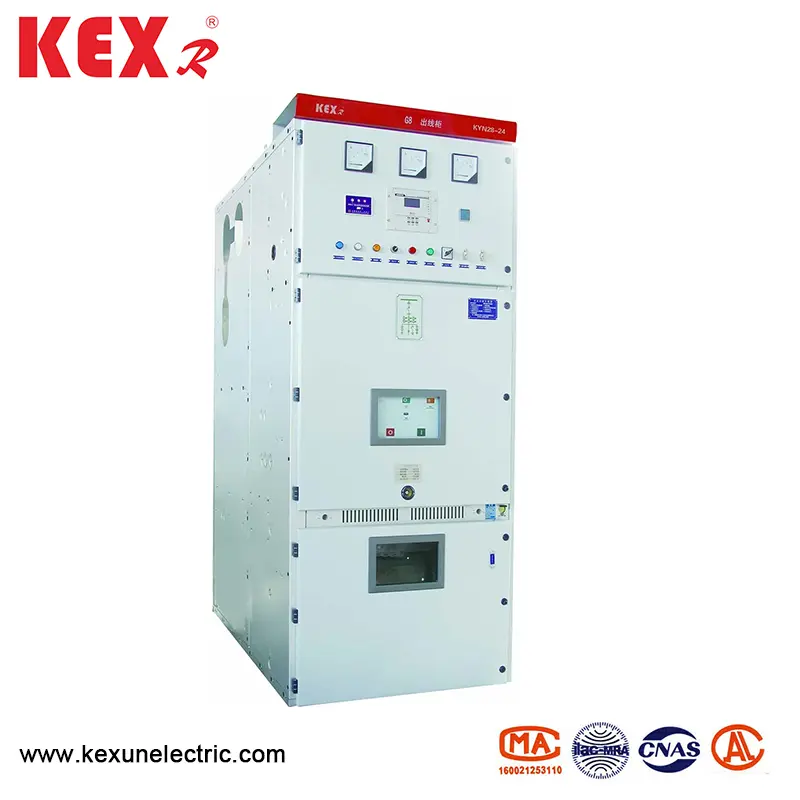

Peralatan sakelar tertutup logam berpakaian baju besi

● Area aplikasi

KYN28-24 tipe peralatan sakelar logam berbalut-geser-logam (selanjutnya disebut peralatan sakelar) cocok untuk sistem listrik dalam ruangan 50/60Hz dalam ruangan dengan tegangan pengenal 24kV, dan terutama digunakan dalam pembangkit listrik, substasi, usaha pengendalian dan pengendalian, dan pengendalian, dan pengendaliannya, untuk penerima dan distribusi. Peralatan sakelar KYN28-24 memiliki berbagai fungsi untuk mencegah kesalahan operasi, termasuk mencegah handcart bergerak dengan beban, mencegah sakelar pentanahan dari menutup pemutus sirkuit, mencegah sakelar pentanahan ditutup dengan listrik, dan mencegahnya memasuki kompartemen langsung secara tidak sengaja. Peralatan sakelar tertutup logam pemindahan geser-geser-geser KYN28-24 dilengkapi dengan seri handcart pemutus sirkuit vakum AC voltage VS1-24 dan genggam pemutus sirkuit vakum yang disegel oleh YD4G-24 dengan kinerja yang sangat baik. Sirkuit sekunder peralatan sakelar dilengkapi dengan komponen kontrol dan perlindungan yang canggih dan andal; Bus mengadopsi bahan isolasi yang dapat dipercepat atau sarana isolasi berlapis epoksi, mengoptimalkan bentuk elektroda, dan tubuh kabinet kompak dalam struktur. Ini adalah peralatan distribusi daya dengan teknologi canggih, kinerja yang stabil, struktur yang wajar, penggunaan yang nyaman, keamanan dan keandalan.

● Standar pembuatan produk

Kyn28-24 tipe peralatan sakelar tertutup logam berbalut baju besi memenuhi standar di bawah ini:

◆ Koordinasi isolasi GB 311.1 Peralatan transmisi daya dan transformasi tegangan tinggi

◆ GB1984 Pemutus Sirkuit AC Tegangan Tinggi

◆ GB39063.6KV ~ 40.5KV AC LOGAM SWITCHGEAR DAN ENEKTRA KONTROL

◆ GB/T11022 Persyaratan teknis umum standar untuk switchgear dan controlgear bertegangan tinggi. ◆ Persyaratan teknis umum dari standar IEC 60694 untuk switchgear dan controlgear bertegangan tinggi. ◆ IEC 62271-200: 2003 Switchgear bertegangan tinggi dan controlgear Bagian 200: Tegangan pengenal 1KV di atas 52kV dan di bawah logam AC tertutup switchgear dan peralatan kontrol.

● Parameter teknis

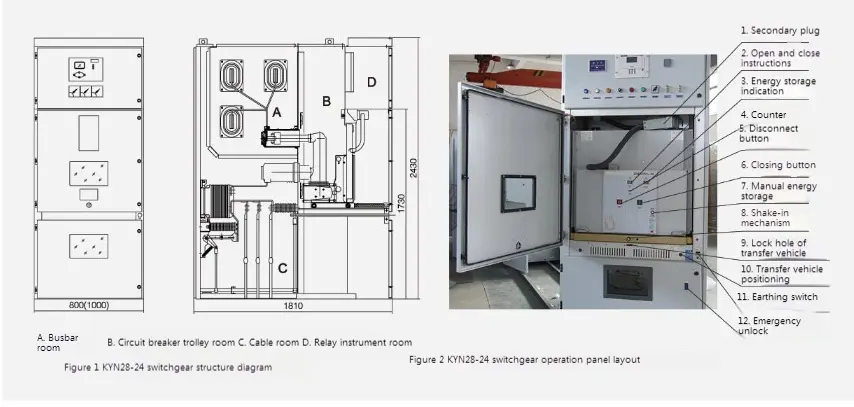

● Struktur dan prinsip kerja

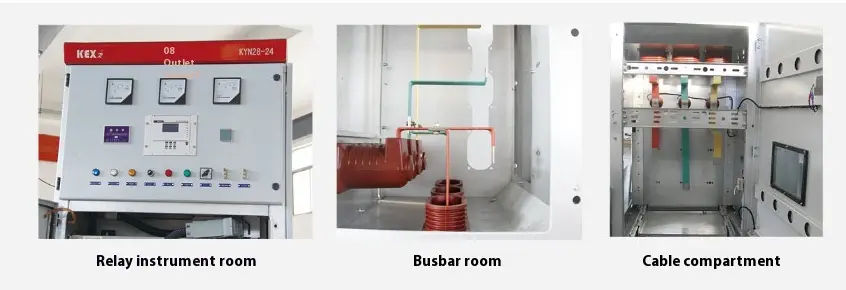

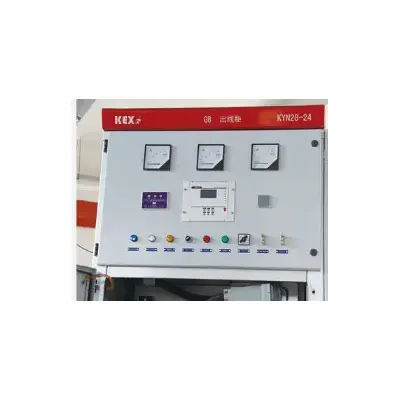

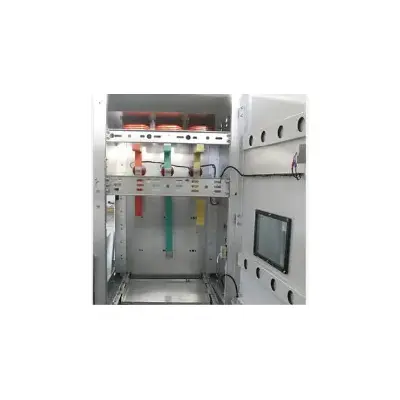

Peralatan sakelar tertutup logam pemindahan geser-geser KYN28-24 terdiri dari kabinet dan bagian yang dapat dilepas (umumnya dikenal sebagai tangan). Kabinet dibagi menjadi beberapa kompartemen fungsional dengan partisi logam, seperti ruang bus, ruang pemutus sirkuit, ruang kabel dan ruang instrumen relay. Bagian yang dapat dilepas dari switchgear dapat dilengkapi dengan handcart pemutus sirkuit vakum, genggam transformator tegangan, handcart arester petir, handcart isolasi dan handcart sekering.

● Fitur Struktural Utama

Switchgear dapat diatur back-to-back atau dipasang di dinding, yang tidak hanya meningkatkan keamanan dan fleksibilitas switchgears, tetapi juga mengurangi ruang lantai.

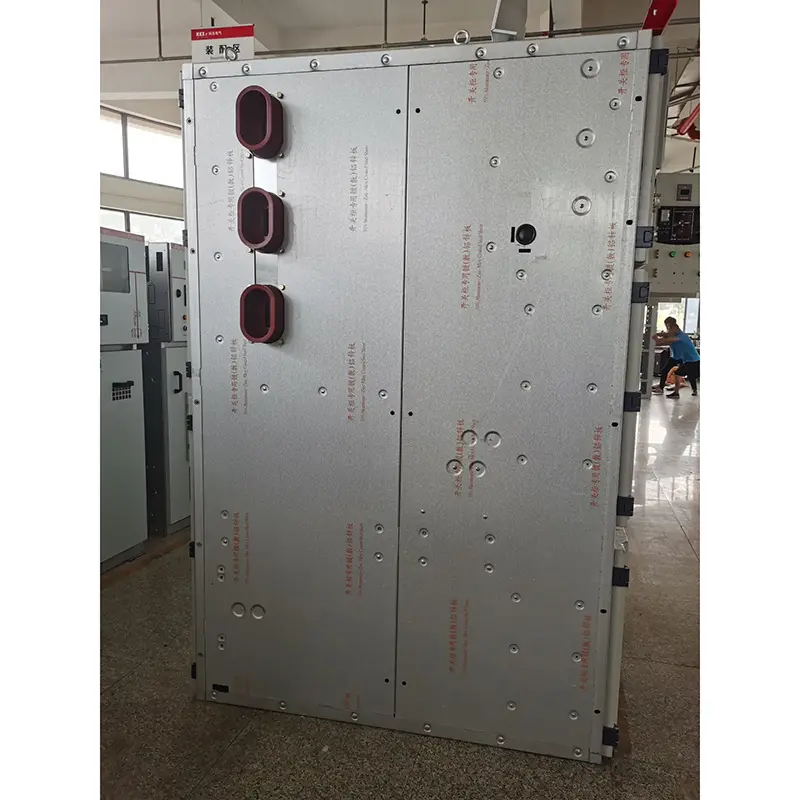

◆ Shell

Cangkang peralatan sakelar logam yang berputar-putar tipe pelindung-limor kyn28-24 terbuat dari pelat baja berlapis aluminium-zinc yang diimpor, yang diproses oleh alat mesin CNC dan dibuat oleh beberapa proses lipat. Seluruh kabinet memiliki ketahanan korosi presisi yang tinggi dan ketahanan korosi yang kuat dan resistensi oksidasi, dan karena adopsi teknologi lipat berganda, kabinet lebih ringan secara keseluruhan, lebih tinggi dalam kekuatan mekanik dan penampilan yang indah daripada kabinet peralatan serupa lainnya. Kabinet mengadopsi struktur yang dirakit, yang dihubungkan oleh mur willow dan baut berkekuatan tinggi, sehingga siklus pemrosesan dan produksi dipersingkat, bagian-bagiannya universal, ruang lantai kecil, dan organisasi produksi nyaman.

◆ Penggerak

Kerangka tangan terbuat dari pelat baja tipis dan dirakit oleh alat mesin CNC. Tangan dan kabinet memiliki presisi yang cocok, dan interlock mekanik aman, andal dan fleksibel. Handcart dapat dibagi menjadi handcart pemutus sirkuit, genggam transformator tegangan, genggam pengukuran, handcart isolasi, dll. Handcarts dengan spesifikasi yang sama dapat dipertukarkan secara bebas. Genggam memiliki posisi pemutusan/pengujian dan posisi kerja di kabinet, dan setiap posisi memiliki perangkat pemosisian. Untuk memastikan interlocking yang andal. Semua jenis genggam didorong dan ditarik oleh batang sekrup, yang ringan dan fleksibel untuk beroperasi dan cocok untuk personel yang bertugas. Ketika tangan perlu dikeluarkan dari kabinet, itu dapat dengan mudah dikeluarkan dengan truk transfer khusus untuk berbagai inspeksi dan pemeliharaan. Ketika mobil running handcart diangkut ke ruang pemutus sirkuit kabinet, dapat dikunci dengan andal di posisi off/uji, dan lampu indikator posisi kabinet menunjukkan posisinya. Hanya setelah genggam benar -benar terkunci, mekanisme propulsi sekrup timbal sepenuhnya dikocok untuk mendorong tangan ke posisi kerja. Ketika tangan mencapai posisi kerja, gaya operasi pegangan propulsi tiba -tiba meningkat dan tidak dapat diputar, dan lampu indikator posisi yang sesuai menunjukkan posisinya. Interlock mekanis dari tangan dapat dengan andal memastikan bahwa pemutus sirkuit hanya dapat ditutup ketika genggam berada dalam posisi kerja atau posisi uji; Selain itu, tangan hanya dapat bergerak ketika pemutus sirkuit berada dalam keadaan pembukaan.

◆ Perangkat pelepas tekanan

Perangkat pelepas tekanan dipasang di atas ruang genggam, ruang bus, dan ruang kabel. Ketika kesalahan terjadi di kompartemen dan busur terjadi, tekanan udara di dalam switchgear naik, dan pintu kabinet ditutup oleh cincin penyegelan khusus yang dipasang di pintu depan, dan pelat logam pelepas tekanan dari perangkat atas secara otomatis dibuka untuk melepaskan tekanan dan gas suhu tinggi, sehingga memastikan keamanan operator dan switchgear.

◆ Colokan sekunder yang saling terkait dengan tangan.

Sambungan sekunder antara switchgear dan tangan direalisasikan melalui kontak steker sekunder, yang terhubung dengan tangan melalui tabung teleskopik bergelombang nilon, dan soket sekunder dipasang di kanan atas genggam peralatan sakelar. Hanya ketika genggam di posisi tes/off, colokan sekunder dapat dicolokkan atau dicabut. Steker sekunder terkunci ketika tangan memasuki posisi kerja. Genggam pemutus sirkuit yang dilengkapi dengan elektromagnet penutupan dan penguncian, sebelum steker sekunder terhubung, mekanisme penutupan genggam dikunci oleh elektromagnet, dan hanya dapat dibuka, sehingga tidak dapat ditutup.

◆ Perangkat tampilan yang diisi

Switchgear dapat dilengkapi dengan perangkat tampilan langsung untuk mendeteksi pengoperasian sirkuit primer, yang terdiri dari sensor tegangan tinggi dan tampilan. Perangkat ini dapat mendorong status pengisian sirkuit tegangan tinggi, dan juga dapat bekerja sama dengan kunci elektromagnetik untuk secara paksa mengunci pegangan operasi, pintu kabinet dan kabinet yang berdekatan, sehingga dapat mencapai tujuan mencegah genggamnya bergerak dan mengisolasi pengagaian dengan mengacaukannya dengan melakukan pengisian dengan pengisian daya, dan mencegah pengisian daya dengan pengisian daya yang memikatnya.

◆ Cegah kondensasi

Untuk mencegah kondensasi di lingkungan dengan kelembaban tinggi atau perubahan suhu besar, pemanas listrik dipasang di ruang pemutus sirkuit dan ruang kabel masing -masing, sehingga dapat mencegah kecelakaan isolasi dalam kondisi operasi di atas.

◆ Perangkat pentanahan

Ada bilah tembaga grounding 5 × 40mm2 di ruang kabel, yang berjalan melalui kabinet yang berdekatan dan terhubung dengan baik dengan kabinet untuk penggunaan komponen yang didasarkan langsung. Karena seluruh kabinet disambung dengan pelat seng yang dilapisi aluminium, seluruh kabinet berada dalam keadaan pentanahan yang baik, memastikan keamanan operator saat menyentuh kabinet.
