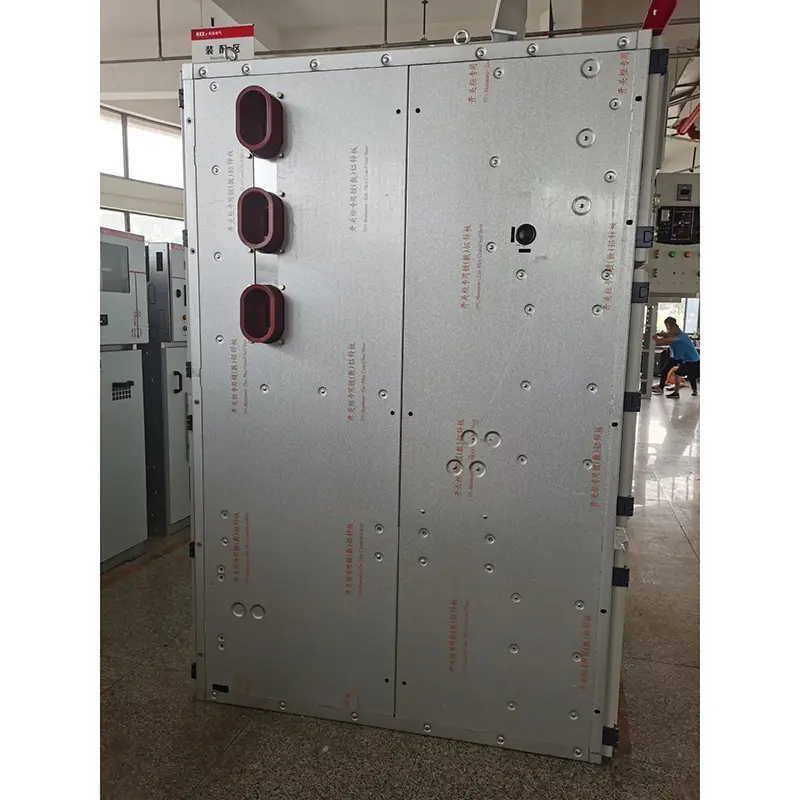

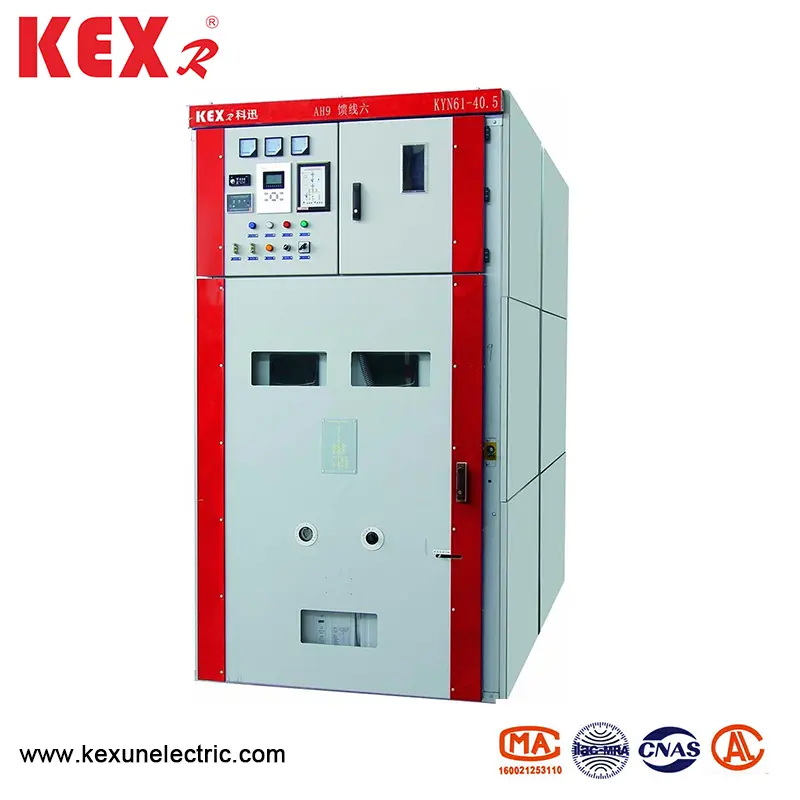

Switchgear pergeseran berpakaian baju besi

● Karakteristik tektonik

▶ Struktur switchgear dirakit, dan pemutus sirkuit dipasang di lantai oleh genggam

▶ Kyn61-40.5 Jenis Switchgear Bergeser-Armor dilengkapi dengan pemutus sirkuit vakum terisolasi komposit baru, yang memiliki karakteristik interchangeability yang baik dan penggantian sederhana

▶ Bingkai genggam dilengkapi dengan sekrup timbal dan mekanisme penggerak mur, yang dapat dengan mudah menggerakkan tangan dan mencegah kesalahan operasi merusak struktur propulsi

▶ Semua operasi dapat dilakukan dengan pintu kabinet tutup

▶ Interlocking antara sakelar utama, genggam dan pintu kabinet sakelar mengadopsi mode penguncian mekanik wajib untuk memenuhi fungsi "lima prevensi"

▶ Ruang kabel memiliki ruang yang cukup untuk menghubungkan beberapa kabel

▶ Sakelar pentanahan cepat digunakan untuk pentanahan dan sirkuit pendek

▶ Level perlindungan shell adalah IP3X, dan tingkat perlindungannya adalah IP2X ； Saat pintu genggam terbuka

▶ Switchgear pergeseran berpakaian baju besi sesuai dengan GB3906-1991.DL404-1997 dan mengadopsi standar IEC-298 internasional untuk referensi.

● Kondisi lingkungan

▶ Batas atas suhu sekitar adalah +40 ℃, dan nilai rata-rata yang diukur dalam 24 jam tidak melebihi 35 ℃, dan batas bawah IS-15 ℃

▶ Altitude: Tidak lebih dari 1000m di atas permukaan laut

▶ Kelembaban relatif: Nilai rata -rata harian tidak boleh melebihi 95%, dan nilai rata -rata bulanan tidak boleh melebihi 90%

▶ Intensitas gempa: tidak lebih dari 8 derajat

▶ Tekanan uap air: Nilai rata -rata harian tidak boleh melebihi 2.2 kpa, dan nilai rata -rata bulanan tidak boleh melebihi 90%.

● Tabel parameter teknis

◆ Switchgear vakum

◆ Pemutus Sirkuit Vakum

◆ Mesin yang dioperasikan Spring

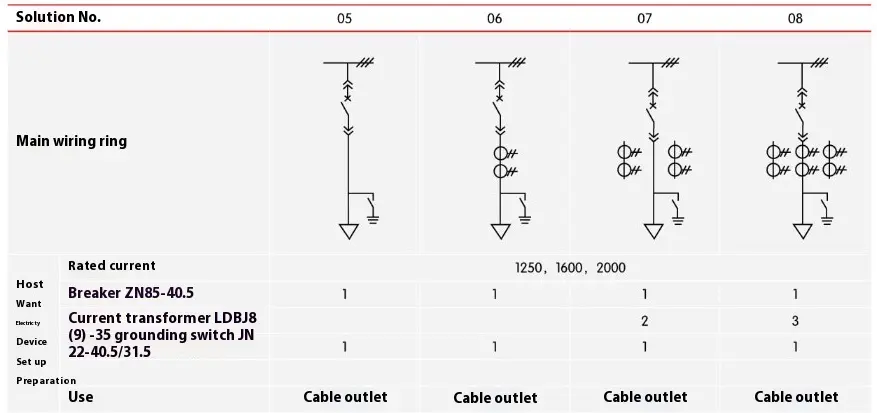

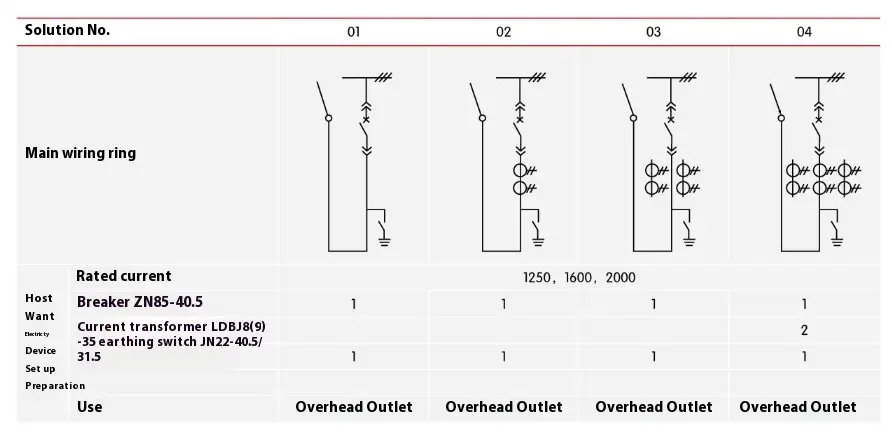

● Skema kabel

Ada 27 skema kabel primer yang umum digunakan untuk switchgear pergeseran berpakaian baju besi, yang dapat memenuhi kebutuhan kabel pengguna dan jalur keluar, jalur yang masuk dan keluar dari komunikasi, komunikasi dan pengukuran, perlindungan, dll. Jika ada skema lain yang berbeda dari skema yang ada, silakan berkonsultasi dengan pabrikan.

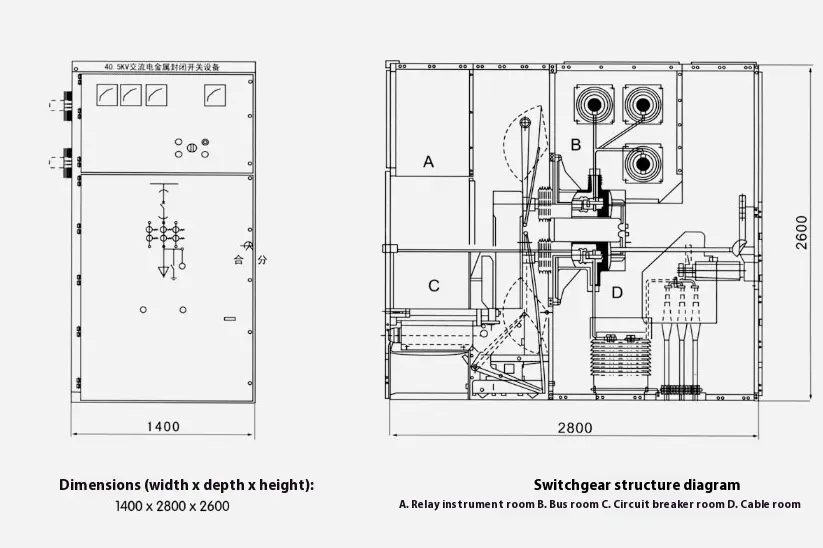

● Dimensi struktural switchgear pemindahan baju besi

● Instalasi Switchgear

▶ Ketinggian Kyn61-40.5 Jenis Ruang Listrik Bergantian Armor Switchgear: ≥ 4500mm

▶ Jarak dari bagian belakang kabinet ke dinding: ≥ 1500mm

▶ Kerataan bingkai fondasi: ≤ 1 mm/m

▶ Baja saluran tertanam pondasi tidak boleh melebihi 3 mm di atas tanah

▶ Dapat diperbaiki pada fondasi dengan baut atau pengelasan

▶ Berat switchgear sekitar 1800kg

▶ Lebar koridor operasi switchgear (baris tunggal): ≥3000mm dan baris ganda (tatap muka) ≥4000mm.

● Konsistensi produk

◆ Jumlah skema utama jalur primer, diagram sistem bus tunggal, diagram pengaturan dan diagram tata letak

◆ Diagram skematik listrik dan diagram pengaturan terminal dari sirkuit sekunder

◆ Model spesifikasi dan jumlah komponen listrik dari switchgear pergeseran berpakaian baju besi

◆ Spesifikasi dan bahan bus utama dan bus cabang

◆ Nama dan jumlah suku cadang dan suku cadang

◆ Persyaratan khusus harus disepakati dengan pabrik

◆ Karena peningkatan berkelanjutan teknologi produk, semua data harus tunduk pada konfirmasi terbaru oleh departemen teknis pabrik kami. Jika ada perubahan, tidak akan ada pemberitahuan.

● Instruksi pemesanan

◆ Diagram skema kabel utama, tujuan dan diagram sistem kawat tunggal; Tegangan Dinilai; Nilai arus; Arus pemecah sirkuit pendek yang dinilai; Rencana Tata Letak Ruang Distribusi Daya dan Rencana Pengaturan dan Konfigurasi Switchgear, dll.

Tunjukkan spesifikasi kabel yang masuk dan keluar

◆ Persyaratan untuk Kontrol, Pengukuran dan Fungsi Perlindungan Switchgear dan perangkat penguncian dan otomatis lainnya.

◆ Model, spesifikasi dan jumlah komponen listrik utama di Switchgear. Jika koneksi jembatan bus diperlukan antara switchgear atau kabinet yang masuk, data spesifik seperti pengenal kapasitas arus jembatan bus, rentang jembatan bus dan tinggi dari tanah harus disediakan

◆ Ketika switchgear pergeseran berpakaian baju besi digunakan di lingkungan khusus, itu harus ditentukan secara rinci saat memesan.

◆ Persyaratan khusus lainnya.

● Diagram skematik dari switchgear installation Foundation
