Set lengkap tegangan tinggi

● Aplikasi set lengkap tegangan tinggi Kyn28-12

Kyn28-12 (GZS1) Set lengkap tegangan tinggi adalah perangkat distribusi lengkap indoor AC 50Hz tiga fase, yang digunakan untuk menerima dan mendistribusikan daya dan kontrol jaringan 3-12kV, melindungi dan memantau sirkuit. Berbagai jenis perangkat perlindungan relai komprehensif berbasis mikrokomputer dapat dipasang pada panel ruang relai produk ini, dan kontrol cerdas sistem dapat direalisasikan. Ini memiliki fungsi remote control, telemetri, komunikasi jarak jauh dan penyesuaian jarak jauh, dan jaringan lapangan dapat dikontrol melalui bus CAN dengan antarmuka komunikasi. Ini juga memiliki fungsi untuk mencegah kesalahan operasi pemutus sirkuit, mendorong dan menarik tangan dengan beban, menutup sakelar grounding dengan listrik, mengirimkan listrik pada posisi grounding dan mencegahnya memasuki interval langsung secara tidak sengaja, yang disebut sebagai "lima pencegahan". Kabinet dapat dilengkapi dengan VSI (ZN63) dan ZN12V Vacuum Circuit Breakers, serta impor pemutus sirkuit vakum VD4 dan kontaktor vakum seri VC.

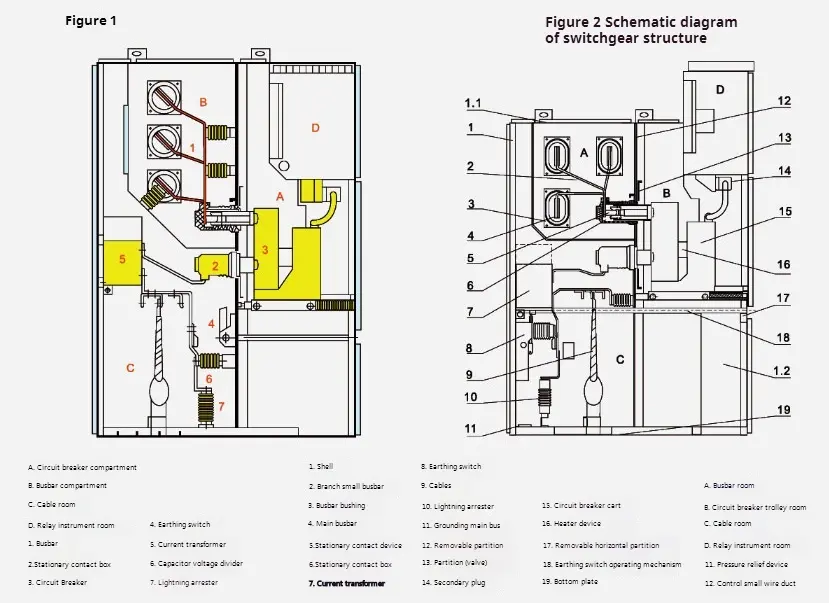

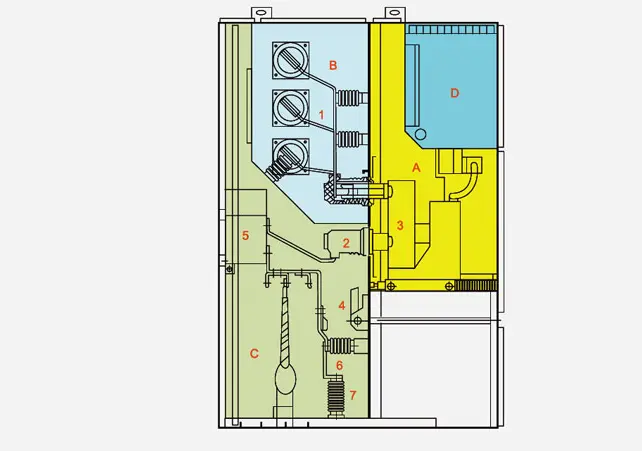

● Bagan struktur set lengkap tegangan tinggi KYN28-12

● Set lengkap tegangan tinggi memenuhi standar di bawah ini ：

1.EC-298 2.GB3906-1991 3.DLVT404-1997 4.GB/T11022-1999

● Deskripsi Set Lengkap Tegangan Tinggi

Shell dan partisi set lengkap tegangan tinggi terbuat dari pelat baja yang dilapisi aluminium-zinc atau pelat baja yang dibaut setelah diproses dan ditekuk oleh alat mesin CNC, sehingga set lengkap tegangan tinggi yang dirakit dapat mempertahankan keseragaman dalam ukuran. Pelat baja berlapis aluminium-zinc memiliki efek anti korosi dan anti-oksidasi yang kuat dan kekuatan mekanik yang tinggi. Interior set lengkap tegangan tinggi dibagi menjadi ruang genggam, ruang bus, ruang kabel dan ruang instrumen relay berdasarkan partisi, dan cangkang masing -masing unit memiliki landasan independen. Pintu semua disemprot dengan plastik elektrostatik, yang membuat permukaannya memiliki keunggulan ketahanan benturan, ketahanan korosi dan penampilan yang indah (warna dapat disesuaikan oleh pengguna).

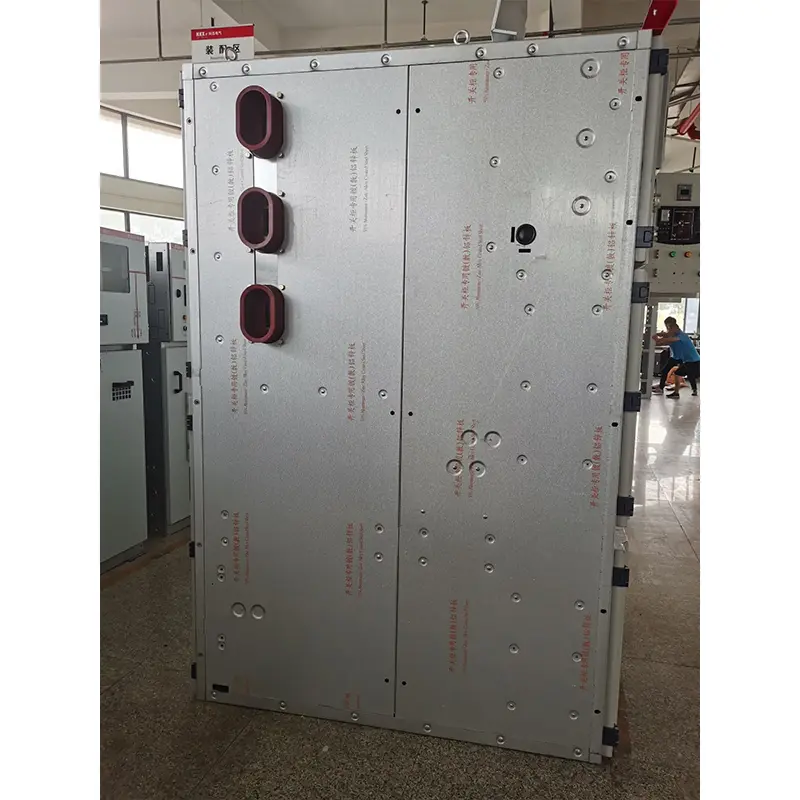

◆ Shell dan partisi

Shell dan partisi kabinet terbuat dari pelat baja seng berlapis aluminium berkualitas tinggi yang dibaut setelah ditekuk oleh alat mesin CNC, sehingga set lengkap tegangan tinggi yang dirakit dapat mempertahankan keseragaman dalam ukuran. Ini memiliki ketahanan korosi yang kuat dan resistensi oksidasi, dan memiliki kekuatan mekanik yang lebih tinggi daripada pelat baja yang sama. Set lengkap tegangan tinggi dibagi menjadi ruang tangan (kompartemen pemutus sirkuit), ruang bus, ruang kabel dan ruang instrumen relai (ruang tegangan rendah) dengan partisi. Cangkang setiap unit dibumikan secara independen.

◆ Dimensi

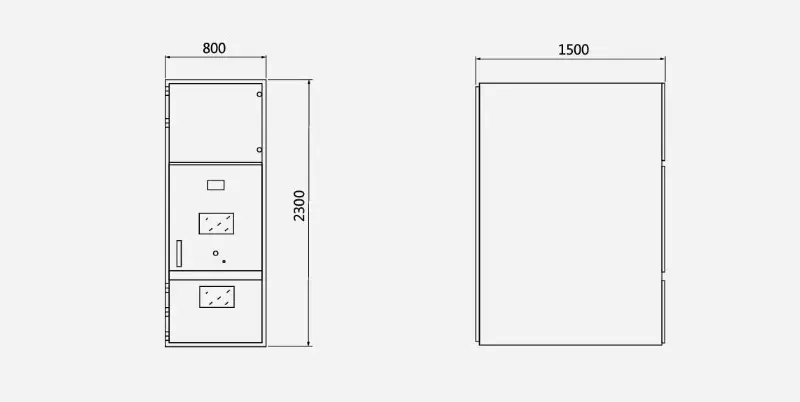

◆ Garis besar gambar dimensi dari set lengkap tegangan tinggi

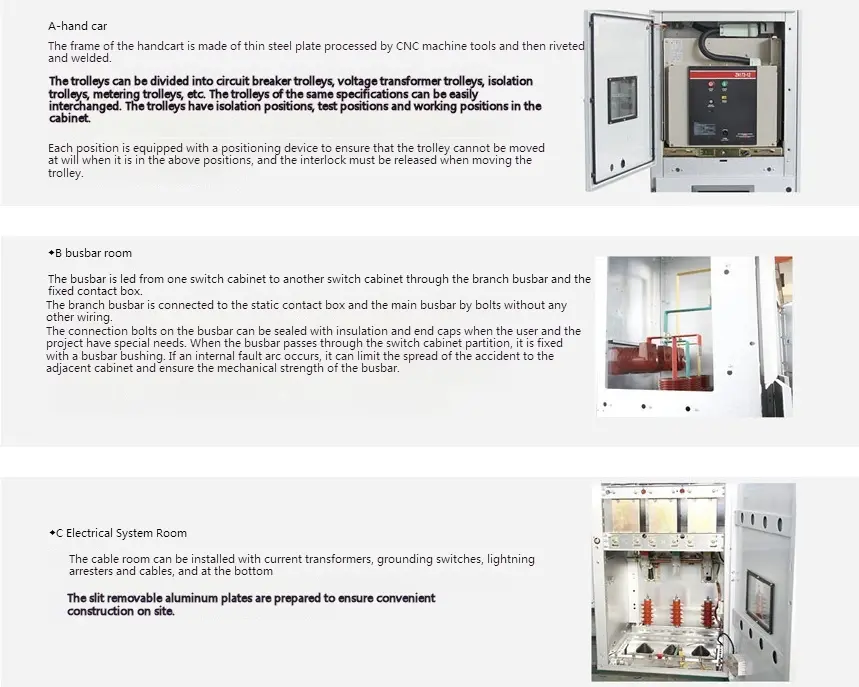

◆ Komponen penting dari set lengkap tegangan tinggi KYN28-12
