Kotak persimpangan fotovoltaik
Kotak persimpangan fotovoltaik yang diproduksi oleh Kexun di pabrik China cocok untuk sistem pembangkit listrik tandem fotovoltaik, yang melakukan bagian perlindungan daya penting dari inverter tandem dan sistem jaringan listrik. Ini mengadopsi perlindungan petir sekunder, dan tingkat perlindungannya adalah IP65, yang digunakan untuk pemasangan luar ruangan untuk memenuhi persyaratan korosi tahan air, tahan debu, ultraviolet dan korosi semprotan garam.
Model: KXHLX
Merek: Kexr
Model: KXHLX
Merek: Kexr
● Kxhlx Tipe Fotovoltaic Junction Box Fitur
Struktur internal kotak persimpangan fotovoltaik sederhana dan jelas, dan kabelnya rapi dan masuk akal. Keandalan tinggi dan pemeliharaan sederhana. Instalasi yang dipasang di dinding luar dapat beradaptasi dengan berbagai lingkungan yang keras. Selain bahan dan ukuran standar, itu dapat disesuaikan sesuai dengan persyaratan pengguna.
● Parameter teknis dari kotak persimpangan fotovoltaik tipe kxhlx

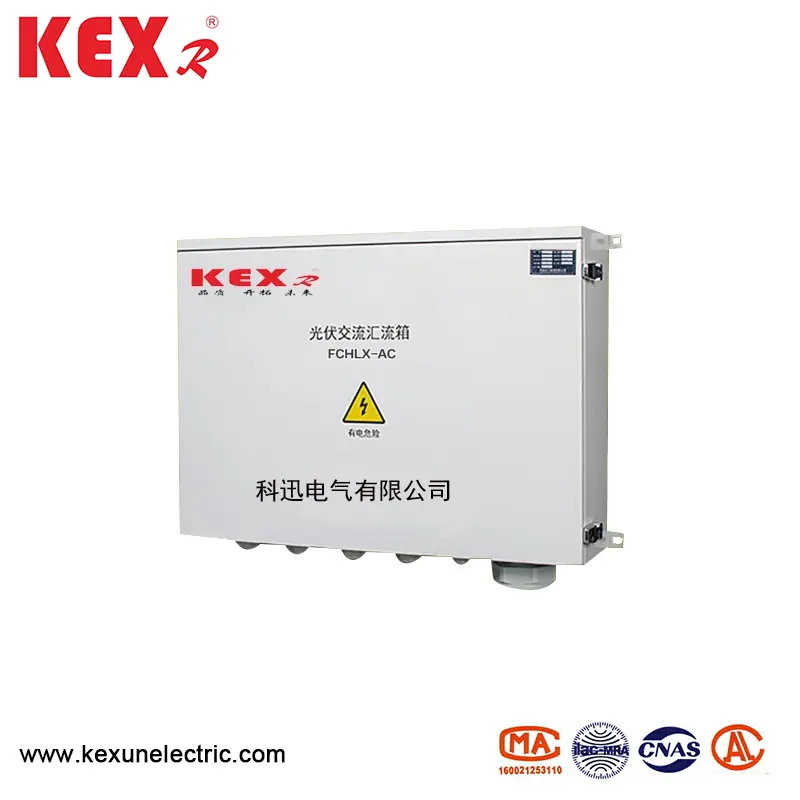

◆ Kotak persimpangan fotovoltaik tipe ac
|
Barang |
KXHLX-AC4 |
KXHLX-AC4 |
KXHLX-AC8 |
|
Baris input |
1 ~ 4 |
5 ~ 6 |
7 ~ 8 |
|
Tegangan input maks |
690v |
||
|
Arus input baris |
0 ~ 100a |
||
|
Arus keluaran maks |
250a |
400A |
630a |
|
Tegangan Dinilai |
480vac |
||
|
Level Lindung Tegangan |
480vac |
||
|
Kapasitas aliran nominal (8/20μs) |
20ka (pencocokan sesuai dengan kebutuhan pelanggan) |
||
|
Kapasitas aliran maks (8/20μs) |
40ka (pencocokan sesuai dengan kebutuhan pelanggan) |
||
|
Waktu respons |
＜ 25ms |
||
|
Suhu dan kelembaban |
Suhu Kerja ： -40 ~ 85 ℃ ， 95%, tidak ada kondensasi dan gas korosif |
||
|
Ketinggian |
Kurang dari 4000m |
||
|
Bahan Kabinet |
Pelat baja hot dip galvanis/stainless steel/cold rolled steel plastik/rekayasa plastik |
||
|
Gelar IP Kabinet |
IP65 |
||
|
Gelar IP Koneksi Kabel |
IP66 |
||
|
Dimensi Koneksi Kabel: W*H*d |
800*600*200 mm |
800*800*200 mm |
800*1000*200 mm |

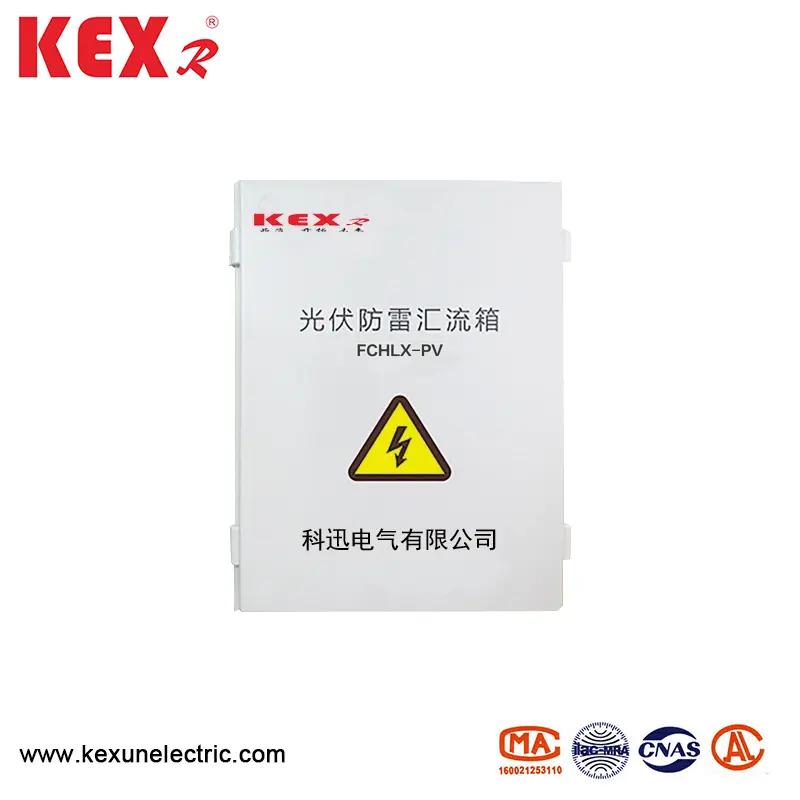

◆ Kotak persimpangan fotovoltaik tipe DC
|
Barang |
|
Buchhlx-pv6 / 2 |
Buchhlx-pv6 / 3 |
Buchhlx-pv6 / 4 |
|
Parameter listrik |
Sistem Max DC Tegangan |
1000 |
1000 |
1000 |
|
Max setiap arus input baris |
20a |
20a |
20a |
|
|
Baris input maks |
6 |
6 |
8 |
|
|
Sakelar output maks saat ini |
32a/40a |
20a/32a |
20a/32a |
|
|
Inverter MPPT Kuantitas |
2 |
3 |
2 |
|
|
Baris keluaran |
2 |
3 |
2 |
|
|
Perlindungan petir |
Jenis tes |
Perlindungan sekunder |
Perlindungan sekunder |
Perlindungan sekunder |
|
Arus pelepasan nominal |
20ka |
20ka |
20ka |
|
|
Max Discharge Current |
40ka |
40ka |
40ka |
|
|
Level Lindung Tegangan |
3.8KV |
3.8KV |
3.8KV |
|
|
Tegangan kerja kontinu maksimum |
1050v |
1050v |
1050v |
|
|
Polandia |
3p |
3p |
3p |
|
|
Karakter Struktur |
Modul plug-in |
|||
|
Karakteristik Perlindungan Petir |
Gelar IP |
IP65 |
||
|
Sakelar keluaran |
DC Circuit Breaker/DC Rotary Disconnector |
|||
|
Konektor tahan air SMC4 |
Konfigurasi Standar |
|||
|
PV DC FUSE |
Konfigurasi Standar |
|||
|
Perangkat Perlindungan Surge PV DC |
Konfigurasi Standar |
|||
|
Modul pemantauan |
N |
|||
|
Dioda antirefleksi |
N |
|||
|
Bahan kotak |
PVC |
|||
|
Instal Metode |
Jenis gantung dinding |
|||
|
Suhu kerja |
-25 ~ 55 ℃ |
|||
|
Ketinggian |
2000m |
|||
|
Diizinkan kelembaban |
0 ~ 95 ％ ， non-kondensasi |
|||
|
Lebar *tinggi *kedalaman (mm) |
400*300*160 |
500*400*190 |
500*400*190 |
|
