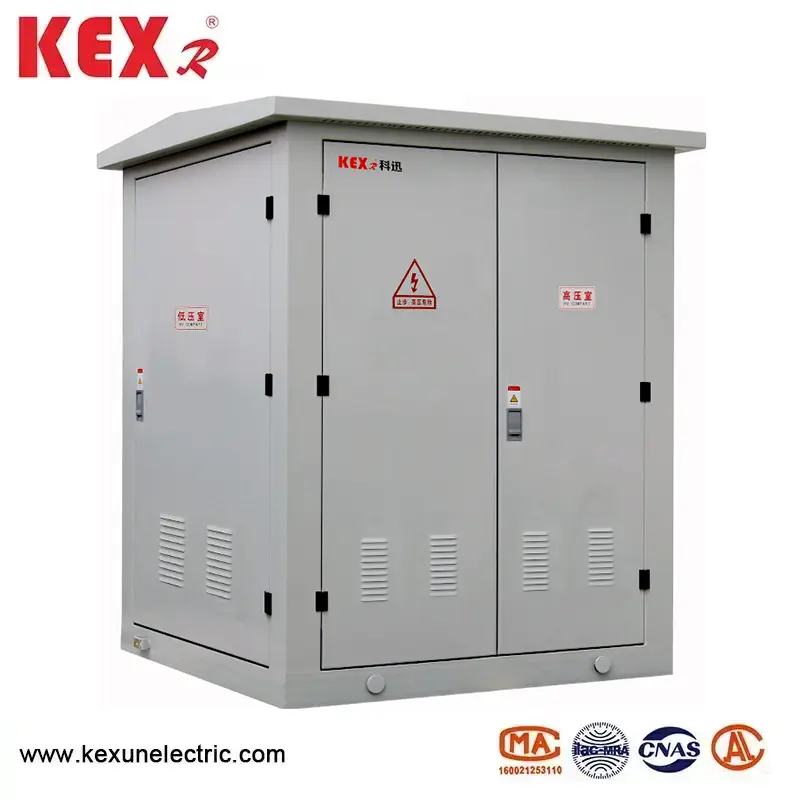

Gardu distribusi perkotaan

● Makna model

● Pengenalan produk YB-12 tipe gardu distribusi perkotaan

◆ Struktur integral

Gardu distribusi perkotaan terutama dibagi menjadi tiga bagian: ruang sakelar tegangan tinggi, ruang transformator dan ruang sakelar tegangan rendah, yang dapat diangkut secara terpisah.

Gardu induk mengadopsi desain disipasi panas siklus besar yang unik untuk memastikan tingkat kenaikan suhu produk, dan penyegelan yang terpisah antar kamar tidak akan membentuk pertukaran panas antar kamar.

Cangkang gardu distribusi perkotaan terbuat dari pelat stainless steel berkualitas tinggi.

Semua bagian dari struktur pelat baja telah mengalami perlakuan anti-korosi khusus, dan struktur pelat stainless steel memiliki ketahanan korosi yang kuat dan kekuatan mekanik yang baik.

Gardu ini dapat secara langsung dipasang di dalam ruangan tanpa fondasi bangunan tambahan, yang menghemat biaya dan ruang dan lebih mudah dipasang.

◆ Ruang Tekanan Tinggi SF6 Switchgear yang dipenuhi gas yang dikembangkan secara independen oleh perusahaan kami diadopsi untuk tegangan tinggi, dan semua switchgear dan busbar disegel dalam kotak stainless steel tertutup tanpa bodi bermuatan terbuka di luar. Operasi yang aman dan keandalan tinggi; Desain modular sepenuhnya, semua modul dapat mewujudkan mode koneksi outlet samping dan ekspansi teratas sesuai dengan persyaratan konsumsi daya, dan memenuhi kebutuhan skema catu daya hingga tingkat maksimum.

◆ Ruang bertekanan rendah Sisi sisi tegangan rendah dan garis outlet semuanya terbuat dari pemutus sirkuit case cetak baru, yang berukuran kecil, bebas dari lengkung dan mudah diganti. Pengontrol Perlindungan Komprehensif Cerdas Multifungsi dan Perangkat Kompensasi Daya Reaktif Terpadu Baru.

◆ Ruang transformator Transformer sepenuhnya terisolasi dengan resin epoksi, dan tingkat isolasi dan ketahanan panas adalah F, dan transformator tidak memiliki bahan yang mendukung pembakaran, dan tidak menghasilkan gas atau produk perantara lainnya yang tidak kondusif terhadap lingkungan selama operasi, sehingga memiliki karakteristik retrame flame yang baik, perlindungan lingkungan dan penghematan energi.

◆ Sambungan internal Transformator tegangan dan sakelar padat Cina dihubungkan oleh aksesori kabel berinsulasi padat perusahaan, yang aman, andal dan terisolasi sepenuhnya.

● Sisi tekanan tinggi

Tegangan tinggi gardu integrasi cerdas umumnya dilindungi oleh alat listrik kombinasi sakelar-saklar. Setelah sekering ditiup dalam satu fase, perjalanan keterkaitan tiga fase. Sakelar beban dapat dipilih dari udara terkompresi, vakum, sulfur hexafluoride, dll., Dan mekanisme operasi dapat didistribusikan untuk mewujudkan peningkatan otomatis. Sekring ini adalah sekering pembatas arus tegangan tinggi dengan striker, yang memiliki aksi yang andal dan kapasitas pemecahan yang besar. Lihat tabel di bawah ini untuk parameter teknis utama. Untuk transformer di atas 800kVA, pemutus sirkuit vakum seperti Zn12, Zn28 dan VS1 dapat dipilih untuk perlindungan.

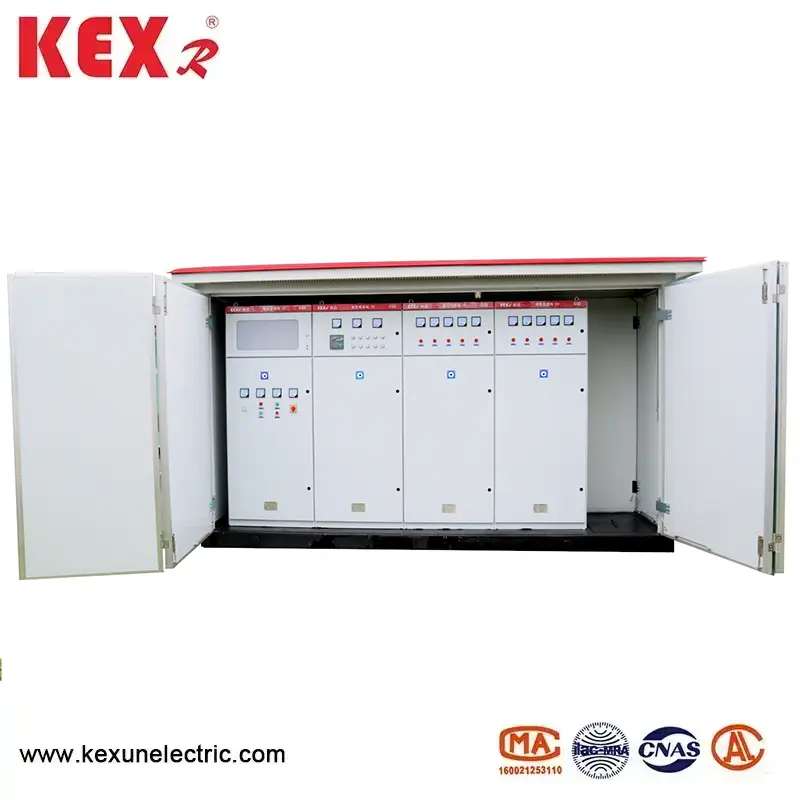

● Sisi tekanan rendah

Sakelar utama pada sisi tegangan rendah mengadopsi pemutus sirkuit universal atau cerdas untuk perlindungan selektif; Sakelar outlet mengadopsi jenis baru sakelar shell plastik dengan volume kecil dan busur pendek, hingga 30 sirkuit; Perangkat Kompensasi Daya Reaktif Pelacakan Otomatis Intelligent memiliki kontaktor dan mode switching tanpa kontak untuk dipilih oleh pengguna.

● Transformator gardu distribusi perkotaan

Gardu integrasi yang cerdas mengadopsi transformer seri S9, S10 dan S11 yang rendah, dan juga dapat memilih resin-ekstremely-small atau Nomex-nomex yang diisolasi dengan transformator tipe kering yang ramah lingkungan. Bagian bawah dilengkapi dengan troli, dan transformer dapat dengan mudah masuk dan keluar.

◆ Parameter teknis sakelar beban

◆ Parameter teknis sekering tegangan tinggi

◆ Parameter teknis pemutus sirkuit tegangan rendah

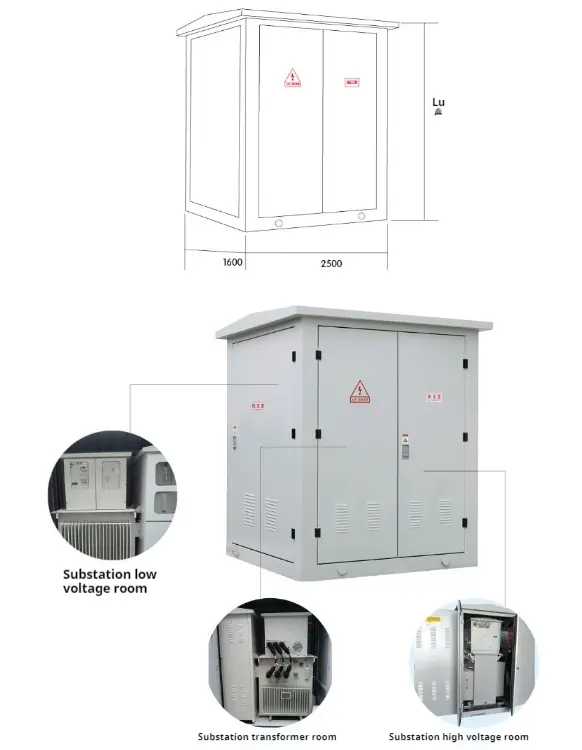

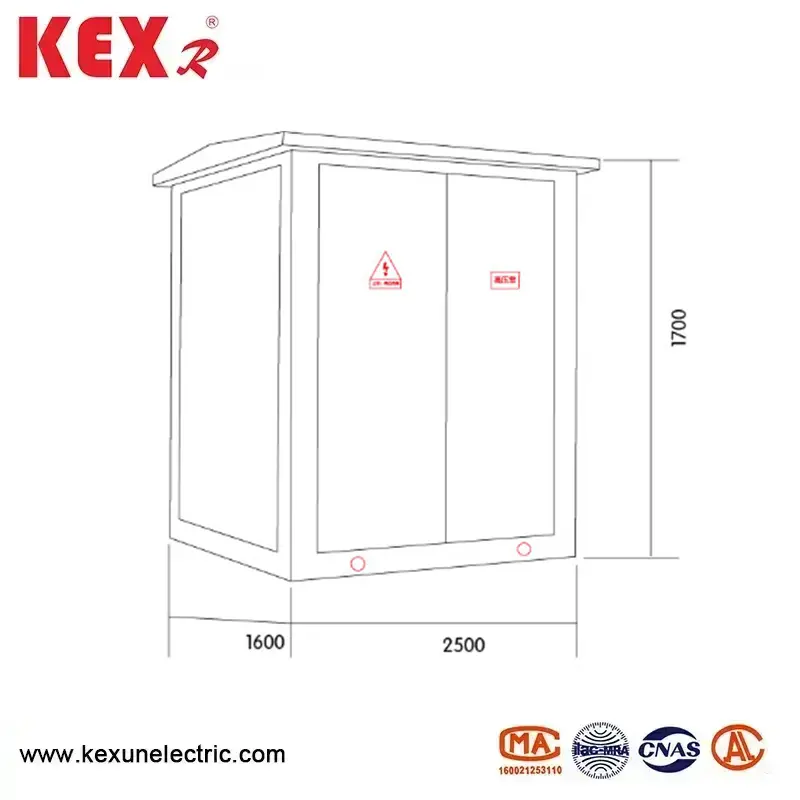

● Diagram dimensi tata letak
