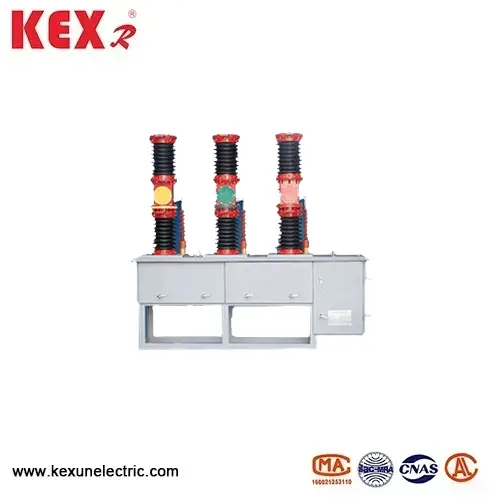

Zw7a outdoor spacuum interrupter voltage tinggi
ZW7A Outdoor Tegangan Tinggi AC Vacuum Interrupter yang Diproduksi oleh KEXR, produsen di Cina, adalah interrupter tegangan tinggi luar ruangan yang cocok untuk kelas tegangan 40.5kV, yang sebagian besar digunakan untuk pemeliharaan listrik, dan pemeliharaan daya ringkasan, dan memiliki karakteristik pembangkit listrik yang memelihara, dan memiliki karakteristik pembangkit listrik yang memelihara, dan memiliki karakteristik pembangkit listrik, dan memiliki karakteristik pembangkit listrik, dan memiliki karakteristik pembangkit listrik, dan memiliki karakteristik pembangkit listrik baru, dan memiliki karakteristik pembangkit listrik yang memelihara, dan memiliki karakteristik pembangkit listrik, dan memiliki karakteristik pembangkit listrik baru, dan memiliki karakteristik pembangkit listrik yang memelihara, dan memiliki karakteristik pembangkit listrik baru, dan memiliki karakteristik pembangkit listrik tinggi dan penambangan. lingkungan.
Model: ZW7A-40.5
Merek ： Kexr
Model: ZW7A-40.5
Merek ： Kexr
● ZW7A Fitur Produk Interrupter Vakum AC Voltage Tinggi
◆ Desain tingkat tegangan tinggi
Tegangan pengenal ZW7A outdoor volrupter vakum AC tegangan tinggi adalah 40,5kV, yang cocok untuk sistem daya 35kV (seperti tenaga angin dan stasiun booster fotovoltaik). Teknologi pemadam busur vakum, tidak ada minyak, tidak ada SF, perlindungan lingkungan dan bebas perawatan.
◆ Struktur tertutup sepenuhnya di luar ruangan
ZW7A outdoor spacuum interrupter Voltage Tegangan Tinggi mengadopsi lengan karet silikon, tahan UV, anti-fouling, grade perlindungan IP67 (tahan debu dan tahan air). Tiang Penyegelan Padat (Opsional): Resin epoksi dituangkan untuk meningkatkan kinerja isolasi, yang cocok untuk area kelembaban dan kabut garam yang tinggi.
◆ Kontrol Cerdas (Opsional)
Perangkat Perlindungan Berbasis Mikrokomputer: Ini mendukung kelebihan arus berlebih, istirahat cepat dan perlindungan urutan nol. Reclosing otomatis (dapat disesuaikan untuk 1 ~ 3 kali) untuk meningkatkan keandalan catu daya. Antarmuka Komunikasi: ZW7A Outdoor Tegangan Tinggi AC Vacuum Interrupter Dukungan 4G/GPRS dan RS485, dan terhubung dengan sistem SCADA.
◆ Mekanisme operasi keandalan yang tinggi
Mekanisme Penyimpanan Energi Musim Semi (Operasi Manual Listrik+):
Electric energy storage: DC220V/AC220V optional. Manual brake release: mechanical tripping in case of emergency. Mechanical life: ≥10,000 times, electrical life ≥5,000 times (rated current)
● Skenario aplikasi khas ZW7A Outdoor Tegangan Tinggi AC Vacuum Interrupter
◆ Substation 35kV: ZW7A outdoor Tegangan tinggi AC Vacuum Interrupter cocok untuk pemutus sirkuit keluar dan perlindungan sectional.
◆ Pembangkit Listrik Energi Baru: Sakelar tenaga angin yang terhubung dengan jaringan dan stasiun pendorong fotovoltaik.
◆ Perusahaan industri dan pertambangan: Perlindungan motor dan transformer tegangan tinggi yang besar.
◆ Catu daya traksi kereta api: Sistem distribusi 35kV dari kereta api listrik.
● Parameter teknis ZW7A Outdoor Tegangan Tinggi AC Vacuum Interrupter
|
Nomor |
Barang |
Satuan |
Data |
|
|
1 |
Tegangan Dinilai |
Kv |
40.5 |
|
|
2 |
Frekuensi nilai |
Hz |
1250 ,1600.2000 |
|
|
3 |
Nilai arus |
A |
20 ，25,31.5 |
|
|
4 |
Arus istirahat sirkuit pendek dinilai |
Itu |
50,63,80 |
|
|
5 |
Nilai tahan arus (puncak) |
20 ，25,31.5 |
||
|
6 |
Dinilai jangka pendek saat ini |
31.5 |
||
|
7 |
Arus penutupan sirkuit pendek dinilai |
80 |
||
|
8 |
Urutan Operasi Dinilai |
|
O-0.3S-CO-180S-CO |
|
|
9 |
Kehidupan Mekanik |
Waktu |
10000 |
|
|
10 |
Waktu pemecahan sirkuit pendek yang dinilai |
Waktu |
20 |
|
|
11 |
Frekuensi kerja 1 menit menahan tegangan |
(basah) fase ke fase/ground |
Kv |
80 |
|
(kering) fase ke fase/ground |
Kv |
95 |
||
|
12 |
LIGHTING IMPULSE menahan fase tegangan ke fase/ground |
Kv |
180 |
|
|
13 |
Ketebalan keausan yang diijinkan dari kontak dinamis dan statis |
mm |
3 |
|
|
14 |
Berat bersih |
kg |
Sekitar 600 |
|
|
15 |
Jarak kontak |
mm |
22 ± 2 |
|
|
16 |
Hubungi Stroke of Contact |
mm |
4 ± 1 |
|
|
17 |
Kecepatan pembukaan rata -rata |
MS |
1.3 ~ 1.8 |
|
|
18 |
Kecepatan penutupan rata -rata |
MS |
1.0 ~ 1.7 |
|
|
19 |
Hubungi Penutupan Waktu Bounce |
MS |
≤3 |
|
|
20 |
Sinkronisasi pembukaan dan penutupan tiga fase |
MS |
≤3 |
|
|
21 |
Resistensi Sirkuit Utama |
Sayang |
≤100 |
|
|
22 |
Waktu penutupan |
MS |
≤150 |
|
|
23 |
Waktu pembukaan |
MS |
≤60 |
|
