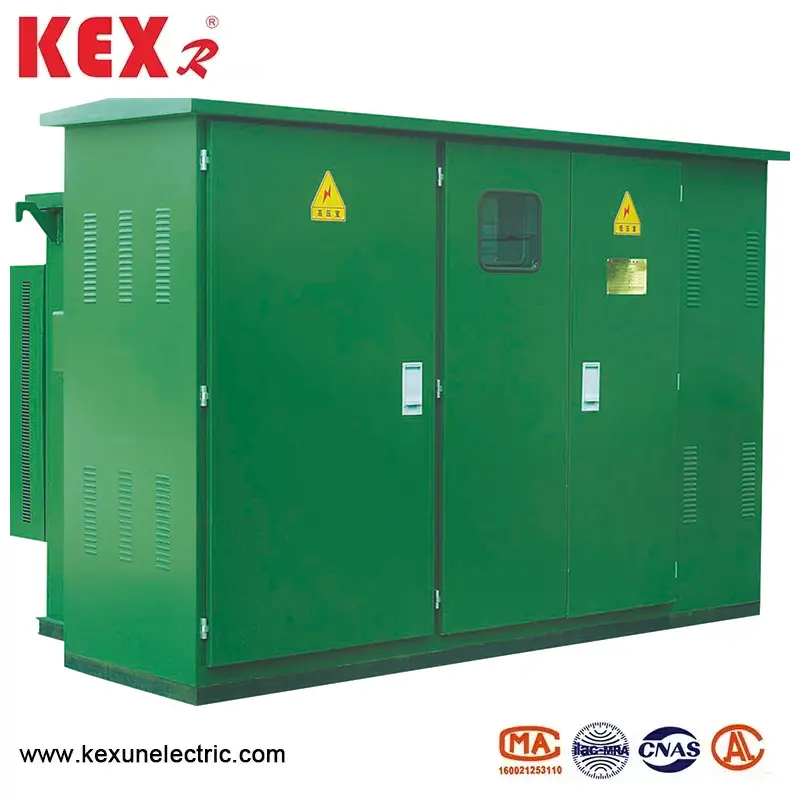

Gardu tipe Amerika tertutup

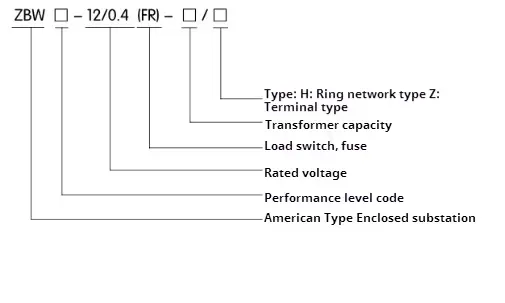

● Makna Model ZBW-12 Tipe American Type Terlampir Gardu

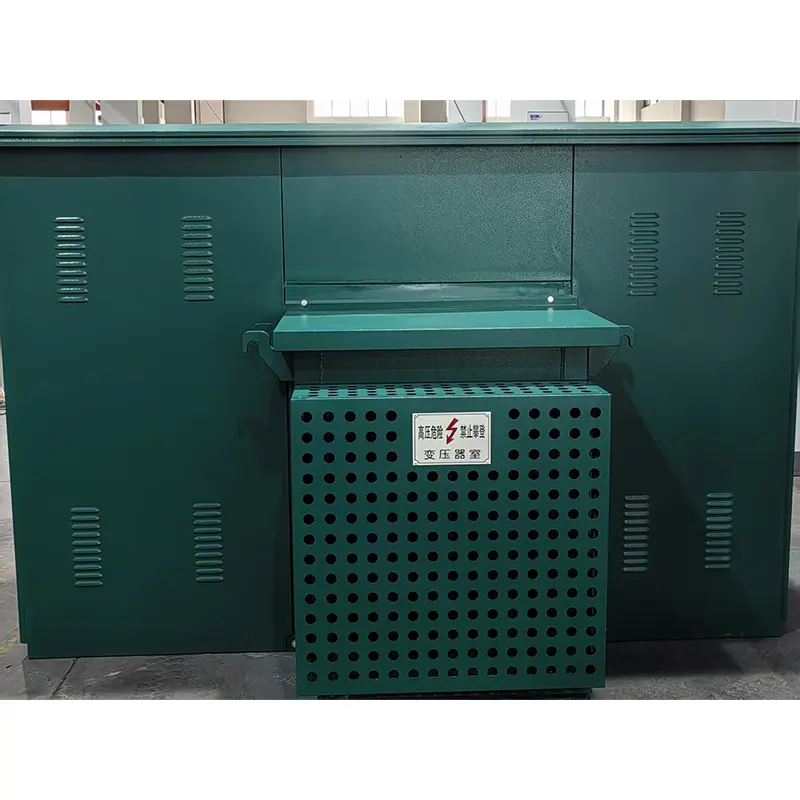

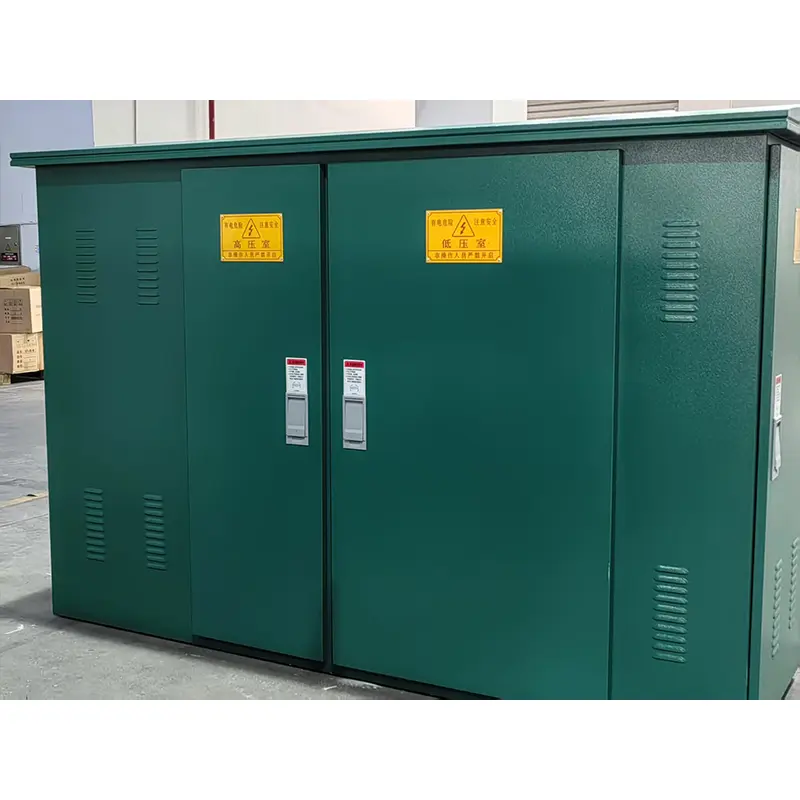

● Karakteristik Struktur Gardu Tipe Tipe Amerika

1. Tipe Amerika Penutupan Penutup mengadopsi struktur kompak, volume kecil, hanya sekitar 1/3 ~ 1,5 dari transformator kotak Eropa domestik dengan kapasitas yang sama, sangat mengurangi ruang lantai.

2. Struktur terisolasi penuh dan sepenuhnya terisolasi, tidak ada jarak isolasi yang diperlukan, dan keselamatan pribadi dilindungi dengan andal.

3. Jenis Amerika Tipsed Sublosed menggunakan kabel tegangan tinggi untuk jaringan cincin dan terminal, dengan mode catu daya yang fleksibel dan keandalan tinggi.

4. Kinerja transformator yang sangat baik: Kehilangan rendah, kebisingan rendah dan kenaikan suhu rendah; Kapasitas kelebihan beban yang kuat, resistensi sirkuit pendek dan resistensi dampak.

5. Memenuhi semua jenis persyaratan pengumpanan tegangan rendah, yang dapat dipilih sesuai dengan skema atau dirancang sendiri;

6. Ada dua jenis kepala kabel: steker siku 200A dan 600 a "t" tipe konektor kabel tetap, yang keduanya dapat dilengkapi dengan arester oksida seng terisolasi sepenuhnya. Kepala kabel tipe 200A dapat dicolokkan dan dicabut dengan beban dan juga dapat memainkan peran mengisolasi sakelar.

● sekering

Sisi tegangan tinggi dari gardu tertutup tipe Amerika dilengkapi dengan perlindungan rentang penuh dengan koneksi seri sekering perlindungan cadangan dan sekering plug-in, yang pada prinsipnya sederhana, ekonomis dan dapat diandalkan; Sekring perlindungan cadangan adalah sekering arus tegangan tinggi yang dimusikan dengan minyak dengan kapasitas pemecahan yang besar. Hanya ketika transformator gagal secara internal, sekering plug-in dilengkapi dengan sekering yang peka terhadap ganda, yang dapat memberikan perlindungan ganda arus dan suhu. Setelah sekering dual-sensitive ditiup, inti sekering dapat dengan mudah diganti di lokasi.

● Urutan Struktur dan Operasi

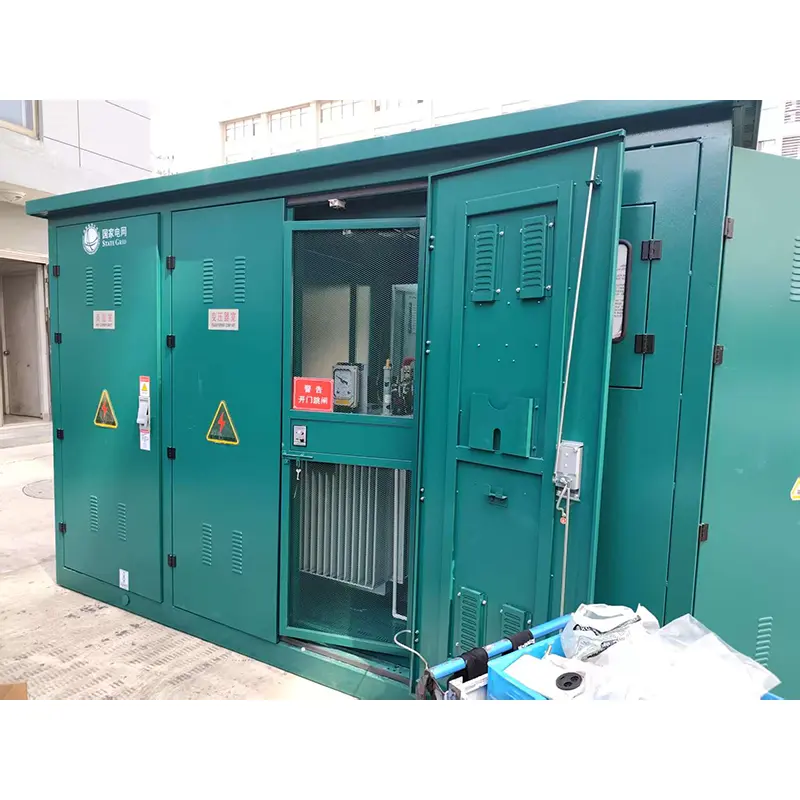

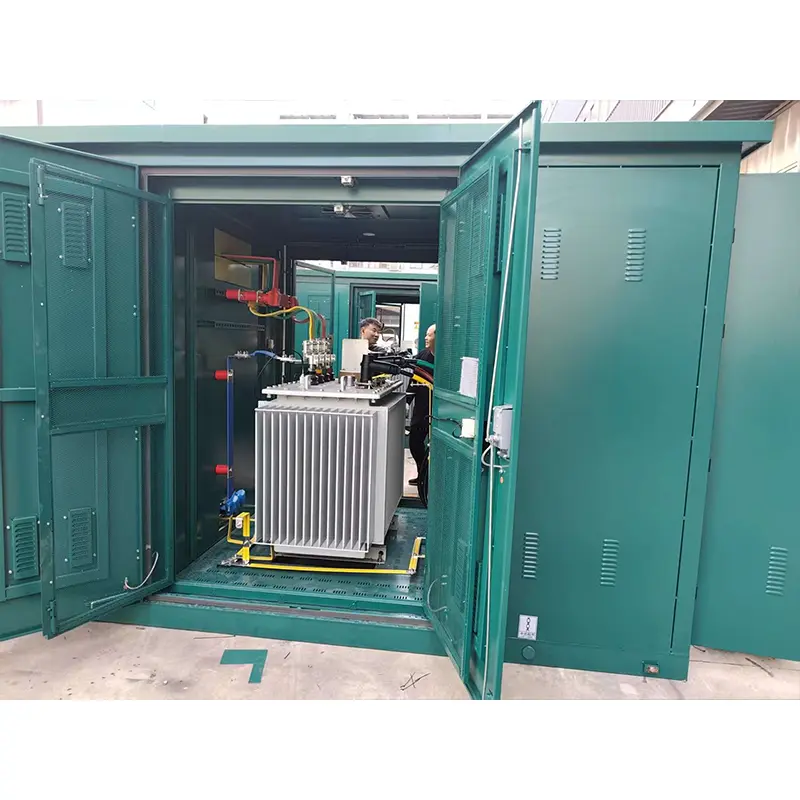

1. Tata letak

Untuk bentuk dan struktur gardu seluk-liuk tipe Amerika 10kV ZBW-12, lihat Gambar 2 dan Gambar 3. Tangki oli dibagi menjadi dua bagian: bagian atas adalah tangki oli tegangan tinggi dan bagian bawahnya adalah tangki oli transformator. Kedua bagian hanya terhubung secara elektrik, tetapi oli diblokir. Diagram skematik ditunjukkan pada Gambar 1, di mana garis "i" dan "i" adalah pengumpan jaringan loop, cabang "ll" adalah cabang transformator, dan "V" adalah output tegangan rendah. Gardu dapat digunakan dalam sistem catu daya jaringan cincin dan sistem terminal, dan konversi sangat nyaman. Umpan saluran dan cabang "Lⅲ" diaktifkan dengan sakelar beban jaringan cincin. Pada saat yang sama, terminal yang masuk dari sisi tegangan tinggi dari transformator dilengkapi dengan sekering perlindungan cadangan dan sekering plug-in untuk melindungi kesalahan hubung singkat dan kelebihan beban dan perlindungan overemperature dari cabang. Pada saat yang sama, perangkat tampilan tegangan tinggi dan penangkap petir juga dapat dipasang. Ujung tegangan rendah dari transformator adalah output setelah melewati meter dan pemutus sirkuit tegangan rendah.

● Dimensi dan berat gardu ZBW-12 tipe Amerika

2. Sekring perlindungan cadangan

Ini terhubung secara seri dengan sekering plug-in di cabang transformator (lihat R1 dan R2 pada Gambar 2) untuk membentuk sekering perlindungan rentang penuh. Itu hanya berhembus ketika ada kesalahan hubung singkat di dalam gardu, sehingga probabilitas peniup sangat rendah. Itu dipasang di tangki oli atas, dan tangki oli perlu dibuka jika ingin diperbarui.

3. Plug-in Fuse

◆ Inti lelehnya memiliki sensitivitas ganda (suhu dan arus), yaitu meleleh ketika sisi beban gagal (kelebihan beban atau suhu berlebihan). Plug-in Fuse dan Fuse Perlindungan Cadangan digunakan secara seri, yang dapat melindungi seluruh jajaran dari arus kecil (beberapa kali) hingga arus besar (beberapa puluh kiloampere), dan arus pemecah maksimum adalah 50KA.

◆ Pencocokan yang masuk akal dari sekering cadangan dan sekering plug-in secara langsung mempengaruhi kinerja seluruh gardu. Lihat tabel berikut untuk bagian dari pedoman pemilihan sekering di gardu tipe Amerika tipe 10kV saja untuk referensi saja. Catatan: Tidak cocok untuk jenis gardu lainnya.
