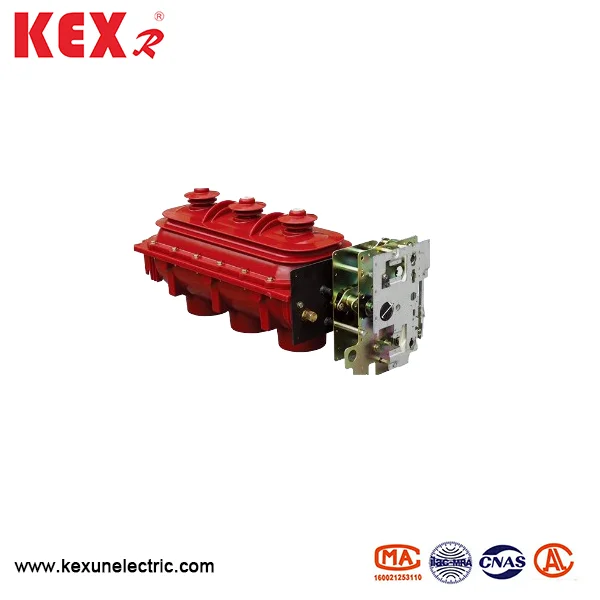

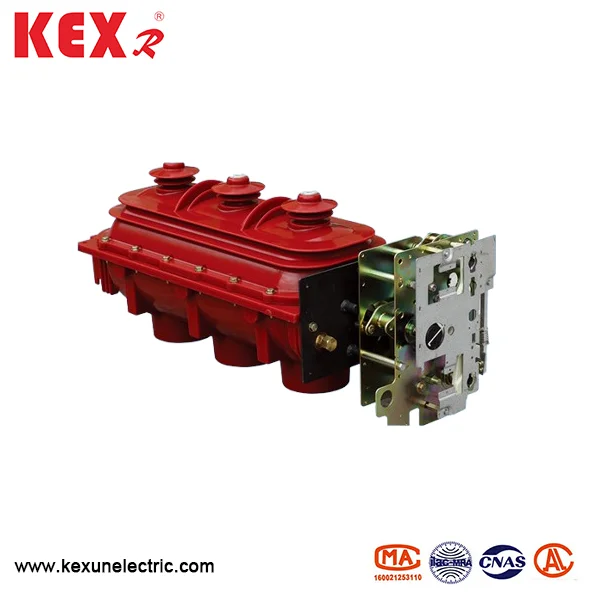

Flrn36-12d tipe sakelar beban sf6
Sakelar beban SF6 Tipe SF6 FLRN36-12D yang diproduksi secara khusus oleh Kexun di Pabrik China menggunakan gas SF6 sebagai media pemadam dan isolasi busur, dan sakelar pengenalnya adalah 12kV. Ada tiga stasiun di sakelar: penutupan, pembukaan dan landasan. Ini memiliki karakteristik volume kecil, instalasi dan penggunaan yang nyaman dan kemampuan beradaptasi lingkungan yang kuat.
Model: N36-12D
Merek ： Kexr
Model: N36-12D
Merek ： Kexr
● Area aplikasi

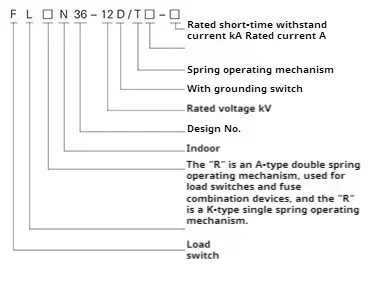

Serangkaian sakelar beban ini dibagi menjadi FLRN36-12D (mekanisme operasi pegas tunggal tipe-K) dan FLRN36-12D/A (tipe mekanisme operasi pegas ganda). FLRN36-12D dapat digabungkan menjadi sakelar beban+sekering alat listrik gabungan dengan fungsi kontrol dan perlindungan, yang dapat digunakan untuk perlindungan dan kontrol catu daya dan gardu sebagai peralatan listrik, terutama cocok untuk lemari jaringan cincin, kotak distribusi kabel dan stasiun switching distribusi.
◆ Memenuhi standar
IEC60265 、 IEC62271 、 GB3804 、 GB16926 dll.
● Keuntungan Struktural dari Sakelar Beban Tipe SF6 FLRN36-12D
▶ Shell isolasi: Sirkuit utama dan sirkuit grounding dari sakelar beban tipe SF6 Tipe SF6 FLRN36-12D
disegel dalam cangkang isolasi yang terbuat dari resin epoksi berdasarkan proses APGI, yang memiliki keunggulan kinerja isolasi yang baik dan lingkungan anti-polusi.
Struktur Struktur Cangkang Insulasi: Cangkang isolasi terdiri dari penutup isolasi atas dan bawah.
▶ Gas internal: Gas SF6 dengan tekanan relatif 0,4bar diisi di dalamnya, sehingga dapat memastikan bahwa gas SF6 tekanan berlebih secara langsung disemprotkan ke saluran belakang kabinet jika terjadi kecelakaan, dan untuk memastikan keamanan pribadi.
▶ Langkah-langkah Pelindung: Penutup isolasi yang lebih rendah memiliki langkah-langkah tahan ledakan untuk lebih memastikan keamanan.
● Menggunakan kondisi
◆ Suhu ambient: Suhu di sekitar sakelar beban Tipe SF6 FLRN36-12D
Harus -40 ~ 40 ℃
◆ Kelembaban: Kelembaban relatif rata -rata maksimum adalah ≤ 95% per hari dan ≤ 100% per bulan.
◆ Ketinggian: Sakelar beban Tipe SF6 FLRN36-12D harus dipasang pada ketinggian di bawah ini
2000m.
◆ Kapasitas seismik: ≤8
◆ Udara di sekitarnya harus bebas dari polusi yang jelas seperti korosif, gas yang mudah terbakar dan uap air, dan seharusnya tidak ada getaran kekerasan yang sering.
● Parameter teknis dari sakelar beban tipe SF6 FLRN36-12D
|
Barang |
Satuan |
Tipe Flrn36-12D/T630-20 |
Tipe Flrn36-12D/100-50 |
|
Tegangan Dinilai |
Kv |
12 |
12 |
|
Frekuensi nilai |
Hz |
50 |
50 |
|
Nilai arus |
A |
630 |
100 |
|
1 menit frekuensi daya tahan terhadap interfase/fraktur tegangan |
Kv |
42/48 |
42/48 |
|
Lightning Impulse menahan tegangan interfase/fraktur |
Kv |
75/85 |
75/85 |
|
5 mnt 0Geuge frekuensi daya pengenal tahan terhadap tegangan |
Kv |
24 |
24 |
|
Stabilitas termal terukur arus 3 detik /2 detik |
Itu |
20/20 |
20/20 |
|
Arus stabil dinamis dinilai （puncak） |
Itu |
50/50 |
50/50 |
|
Arus penutupan sirkuit pendek dinilai |
Itu |
50/50 |
125/50 |
|
Arus interupsi loop tertutup yang dinilai |
A |
630 |
|
|
Arus interupsi beban aktif yang dinilai |
A |
630 |
|
|
Arus pemecahan pengisian kabel pengisian daya |
A |
10 |
10 |
|
Arus pemecahan sirkuit pendek dinilai |
Itu |
|
50 |
|
Arus transfer dinilai |
A |
|
1700 |
|
Jenis sekering |
|
|
XRNT-12KV/100A |
|
Dampak sekering melempar energi |
J |
|
1 ± 0,5 |
|
Kehidupan Mekanik |
Waktu |
5000/2000 |
3000/2000 |
|
Jarak antara tubuh yang bermuatan dan isolasi udara relatif |
mm |
≥125 |
≥125 |
|
Tekanan gas SF6 |
batang |
0.4 |
0.4 |
|
Sinkronisasi pembukaan dan penutupan |
MS |
≤2 |
≤2 |
|
Resistensi Sirkuit Utama |
Sayang |
≤65 |
≤65 |
Tag Panas: Flrn36-12d tipe sakelar beban sf6
