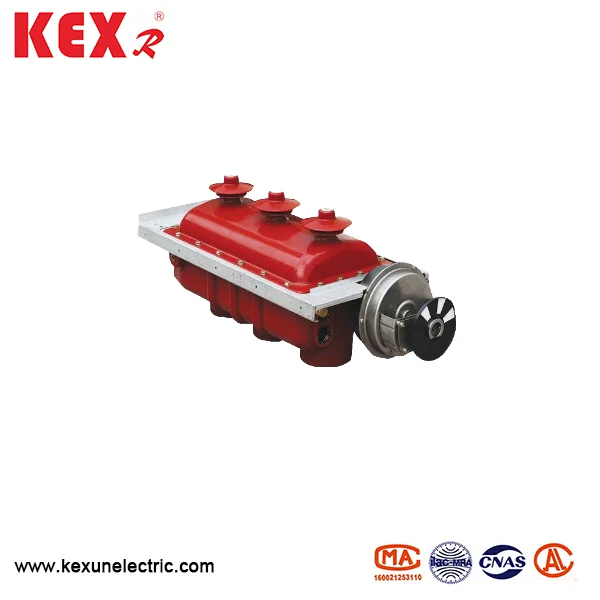

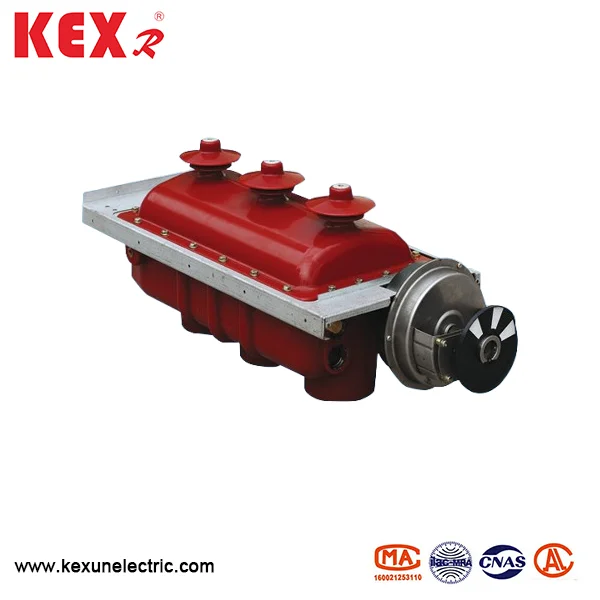

Flrn48-12d tipe sakelar beban sf6
Sakelar beban SF6 Tipe SF6 FLRN48-12D adalah produk sakelar beban yang dikembangkan secara independen oleh Kexun di Pabrik China pada tahun 2008, yang diterapkan pada unit utama cincin XGN15-12SF6. Ini memiliki ekonomi yang tinggi, keamanan dan keandalan, struktur sederhana, operasi fleksibel, interlocking yang andal dan instalasi yang nyaman.
Model: flrn48-12d
Merek ： Kexr
Model: flrn48-12d
Merek ： Kexr

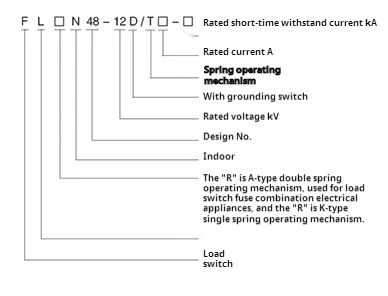

● Makna model

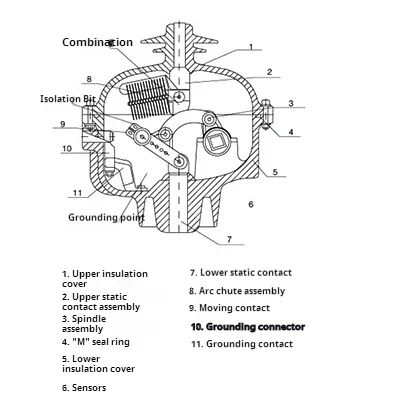

● Struktur dan prinsip
Sirkuit utama dan sirkuit grounding dari sakelar beban Tipe SF6 FLRN48-12D disegel dalam cangkang isolasi yang terbuat dari resin epoksi berdasarkan proses APGI, yang memiliki keunggulan kinerja isolasi yang baik dan lingkungan anti-polusi. Cangkang isolasi terdiri dari penutup isolasi atas dan penutup isolasi yang lebih rendah, yang diisi dengan gas SF6 dengan tekanan relatif 0,4bar. Penutup isolasi yang lebih rendah mengadopsi langkah-langkah membran tahan ledakan yang berdinding tipis dan tebal, sehingga dapat memastikan bahwa jika terjadi kecelakaan, tekanan penurunan gas SF6 yang berlebihan setelah menerobos film pengaman, dan gas secara langsung disemprot ke bagian belakang kabinet untuk memastikan keselamatan pribadi.
◆ Memenuhi standar
IEC60265 、 IEC62271 、 GB3804 、 GB16926 dll.
● Menggunakan kondisi
◆ Suhu ambient: Suhu di sekitar sakelar beban SF6 Tipe SF6 Flrn48-12D
Harus -40 ~ 40 ℃
◆ Kelembaban: Kelembaban relatif rata -rata maksimum adalah ≤ 95% per hari dan ≤ 100% per bulan.
◆ Ketinggian: Sakelar beban Tipe SF6 FLRN48-12D harus dipasang pada ketinggian di bawah ini
2000m.
◆ Kapasitas seismik: ≤8
◆ Udara di sekitarnya harus bebas dari polusi yang jelas seperti korosif, gas yang mudah terbakar dan uap air, dan seharusnya tidak ada getaran kekerasan yang sering.
● Parameter teknis dari sakelar beban Tipe SF6 FLRN48-12D
|
Barang |
Satuan |
Tipe Flrn36-12D/T630-20 |
Tipe Flrn36-12D/100-50 |
|
Tegangan Dinilai |
Kv |
12 |
12 |
|
Frekuensi nilai |
Hz |
50 |
50 |
|
Nilai arus |
A |
630 |
100 |
|
1 menit frekuensi daya tahan terhadap interfase/fraktur tegangan |
Kv |
42/48 |
42/48 |
|
Lightning Impulse menahan tegangan interfase/fraktur |
Kv |
75/85 |
75/85 |
|
5 mnt 0Geuge frekuensi daya pengenal tahan terhadap tegangan |
Kv |
24 |
24 |
|
Stabilitas termal terukur arus 3 detik /2 detik |
Itu |
20/20 |
20/20 |
|
Arus stabil dinamis dinilai （puncak） |
Itu |
50/50 |
50/50 |
|
Arus penutupan sirkuit pendek dinilai |
Itu |
50/50 |
125/50 |
|
Arus interupsi loop tertutup yang dinilai |
A |
630 |
|
|
Arus interupsi beban aktif yang dinilai |
A |
630 |
|
|
Arus pemecahan pengisian kabel pengisian daya |
A |
10 |
10 |
|
Arus pemecahan sirkuit pendek dinilai |
Itu |
|
50 |
|
Arus transfer dinilai |
A |
|
1700 |
|
Jenis sekering |
|
|
XRNT-12KV/100A |
|
Dampak sekering melempar energi |
J |
|
1 ± 0,5 |
|
Kehidupan Mekanik |
Waktu |
5000/2000 |
3000/2000 |
|
Jarak antara tubuh yang bermuatan dan isolasi udara relatif |
mm |
≥125 |
≥125 |
|
Tekanan gas SF6 |
batang |
0.4 |
0.4 |
|
Sinkronisasi pembukaan dan penutupan |
MS |
≤2 |
≤2 |
|
Resistensi Sirkuit Utama |
Sayang |
≤65 |
≤65 |
Tag Panas: Flrn48-12d tipe sakelar beban sf6
