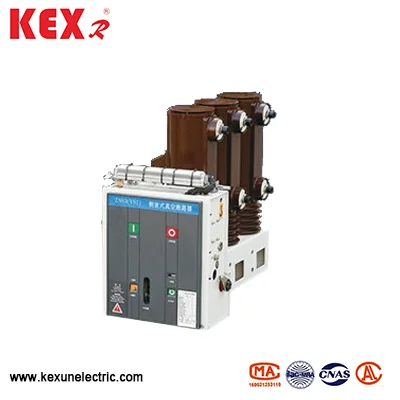

Pemutus sirkuit vakum tegangan tinggi yang dipasang di samping
Pemutus sirkuit vakum tegangan tinggi yang dipasang di samping yang diproduksi oleh Pabrik Tiongkok Kexun terutama digunakan untuk sirkuit perlindungan dan kontrol. Sangat cocok untuk tempat -tempat dengan tegangan terukur 12kV dan frekuensi 50Hz di mana seringnya operasi atau gangguan arus sirkuit diperlukan. Ini dapat diinstal dalam switchgear tetap atau digunakan sendiri.
Model: VS1
Merek ： Kexr
Model: VS1
Merek ： Kexr
● Karakteristik struktural dari pemutus sirkuit vakum tegangan tinggi yang dipasang di samping
▶ Mekanisme operasi lateral
▶ Kutub terisolasi resin epoksi
System Sistem Operasi Musim Semi Bebas Perjalanan
▶ Penghentian kabel depan/belakang
● Pemutus sirkuit vakum tegangan tinggi yang dipasang di samping menggunakan kondisi menggunakan kondisi
▶ Kisaran suhu ambient: Suhu surround surround yang dipasang di dalam ruangan pemutus sirkuit vakum tegangan tinggi harus -15 ~ 40 ℃
▶ Altitude: Pemutus sirkuit vakum tegangan tinggi yang dipasang di samping harus dipasang kurang dari 1000 meter.
▶ Kelembaban relatif: Rata-rata harian tidak lebih dari 95%, rata-rata bulanan tidak lebih dari 90%, rata-rata harian tekanan uap jenuh tidak lebih dari 2,2 × 10-3MPA, dan rata-rata bulanan tidak lebih dari 1,8 × 10-3MPa.
▶ Intensitas gempa: kurang dari 8 derajat
▶ Tempat tanpa api, ledakan, polusi serius, korosi kimia dan getaran parah.
● Parameter teknis dari pemutus sirkuit vakum tegangan tinggi yang dipasang di samping
|
Barang |
Satuan |
Data |
||||
|
Tegangan Dinilai |
Kv |
12 |
||||
|
Nilai arus |
A |
630 ~ 1250 |
1250 |
1250 |
||
|
Arus istirahat sirkuit pendek dinilai |
Itu |
20 |
25 |
31.5 |
||
|
Arus penutupan sirkuit pendek dinilai |
Itu |
50 |
63 |
80 |
||
|
Puncak Puncak Nilai Arus |
Itu |
50 |
63 |
80 |
||
|
4S Sirkuit Pendek menahan arus （Puncak） |
Itu |
20 |
25 |
31.5 |
||
|
Level insulasi dinilai |
Bekerja menahan tegangan |
Kv |
42 （48） |
|||
|
Dampak tahan tegangan |
75 （85） |
|||||
|
Urutan Operasi Dinilai |
|
Break-0.3s-close-180s-close |
||||
|
Kehidupan Mekanik |
Waktu |
10000 |
||||
|
Gangguan arus hubung singkat dinilai |
Waktu |
50 |
||||
|
Tegangan pembukaan nilai mekanisme operasi （dc） |
V |
110.220 |
||||
|
Jarak Terminal Kontak |
mm |
11 ± 1 |
||||
|
Overtravel (Panjang Kompresi Musim Semi Kontak) |
mm |
35 ± 0,5 |
||||
|
Pemisahan tiga fase dan waktu pantulan penutupan |
MS |
≤2 |
||||
|
Hubungi Penutupan Waktu Bounce |
MS |
≤2 |
||||
|
Kecepatan pembukaan rata -rata |
MS |
1,1 ± 0,2 |
||||
|
Kecepatan penutupan rata -rata |
MS |
0,6 ± 0,2 |
||||
|
Waktu pembukaan |
Tegangan operasi maks |
s |
≤0.05 |
|||
|
Tegangan operasi min min |
≤0.08 |
|||||
|
Waktu penutupan |
s |
0.1 |
||||
|
Ketebalan akumulasi keausan yang diijinkan dari kontak dinamis dan statis |
mm |
3 |
||||
Tag Panas: Pemutus sirkuit vakum tegangan tinggi yang dipasang di samping
