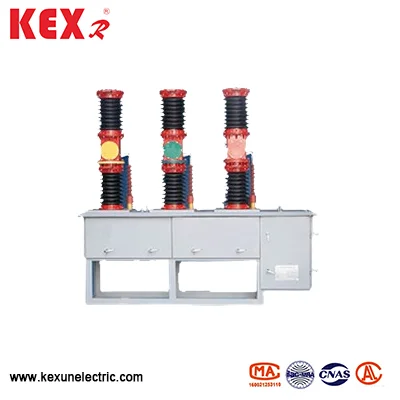

ZW7A Outdoor Tegangan Tinggi AC VCB
ZW7A Outdoor Tegangan Tinggi AC VCB adalah tegangan pengenal 40.5kV, yang secara khusus diproduksi oleh Kexun di Pabrik Cina. 50Hz Tiga fase AC transformator arus peralatan distribusi luar ruang eksternal, yang cocok untuk perlindungan dan kontrol dalam sistem gardu dan distribusi perusahaan industri dan pertambangan.
Model: ZW7A
Merek ： Kexr
Model: ZW7A
Merek ： Kexr
● Makna model

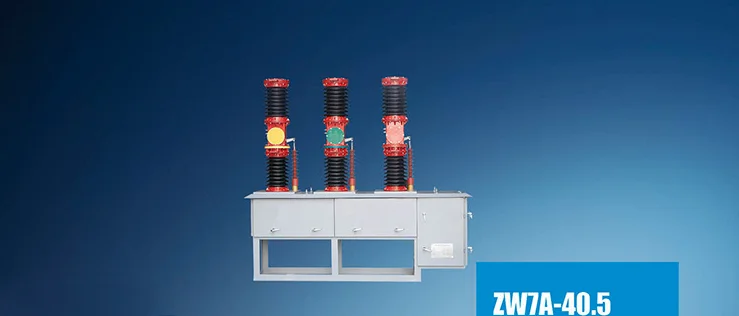

ZW7A-40.5
W = Jenis Luar Ruang
Z = pemutus sirkuit vakum
7A = Nomor Seri Desain (Peningkatan Generasi ke -7 China)
40.5 = Tegangan pengenal (40.5kV, sesuai dengan standar IEC)
● Area aplikasi
ZW7A AC VCB tegangan tinggi luar ruangan tidak hanya cocok untuk perlindungan dan kontrol dalam gardu dan sistem distribusi perusahaan industri dan pertambangan, tetapi juga cocok untuk jaringan listrik pedesaan dan tempat-tempat dengan operasi yang sering, terutama untuk kebutuhan rekonstruksi jaringan listrik perkotaan dan pedesaan.
◆ Memenuhi standar
IEC60265 、 IEC62271 、 GB3804 、 GB16926 dll.
● Parameter teknis dari AC VCB tegangan tinggi luar ZW7A
|
Nomor |
Barang |
Satuan |
Data |
|
|
1 |
Tegangan Dinilai |
Kv |
40.5 |
|
|
2 |
Frekuensi nilai |
Hz |
1250 ,1600.2000 |
|
|
3 |
Nilai arus |
A |
20 ，25,31.5 |
|
|
4 |
Arus istirahat sirkuit pendek dinilai |
Itu |
50,63,80 |
|
|
5 |
Nilai tahan arus (puncak) |
20 ，25,31.5 |
||
|
6 |
Dinilai jangka pendek saat ini |
31.5 |
||
|
7 |
Arus penutupan sirkuit pendek dinilai |
80 |
||
|
8 |
Urutan Operasi Dinilai |
|
O-0.3S-CO-180S-CO |
|
|
9 |
Kehidupan Mekanik |
Waktu |
10000 |
|
|
10 |
Waktu pemecahan sirkuit pendek yang dinilai |
Waktu |
20 |
|
|
11 |
Frekuensi kerja 1 menit menahan tegangan |
(basah) fase ke fase/ground |
Kv |
80 |
|
(kering) fase ke fase/ground |
Kv |
95 |
||
|
12 |
LIGHTING IMPULSE menahan fase tegangan ke fase/ground |
Kv |
180 |
|
|
13 |
Ketebalan keausan yang diijinkan dari kontak dinamis dan statis |
mm |
3 |
|
|
14 |
Berat bersih |
kg |
Sekitar 600 |
|
|
15 |
Jarak kontak |
mm |
22 ± 2 |
|
|
16 |
Hubungi Stroke of Contact |
mm |
4 ± 1 |
|
|
17 |
Kecepatan pembukaan rata -rata |
MS |
1.3 ~ 1.8 |
|
|
18 |
Kecepatan penutupan rata -rata |
MS |
1.0 ~ 1.7 |
|
|
19 |
Hubungi Penutupan Waktu Bounce |
MS |
≤3 |
|
|
20 |
Sinkronisasi pembukaan dan penutupan tiga fase |
MS |
≤3 |
|
|
21 |
Resistensi Sirkuit Utama |
Sayang |
≤100 |
|
|
22 |
Waktu penutupan |
MS |
≤150 |
|
|
23 |
Waktu pembukaan |
MS |
≤60 |
|
