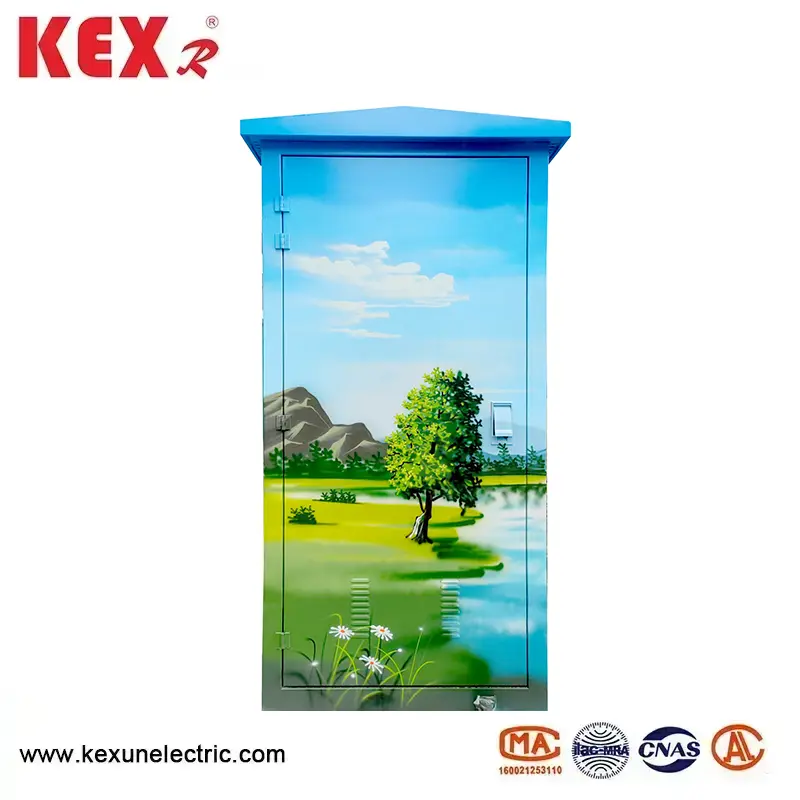

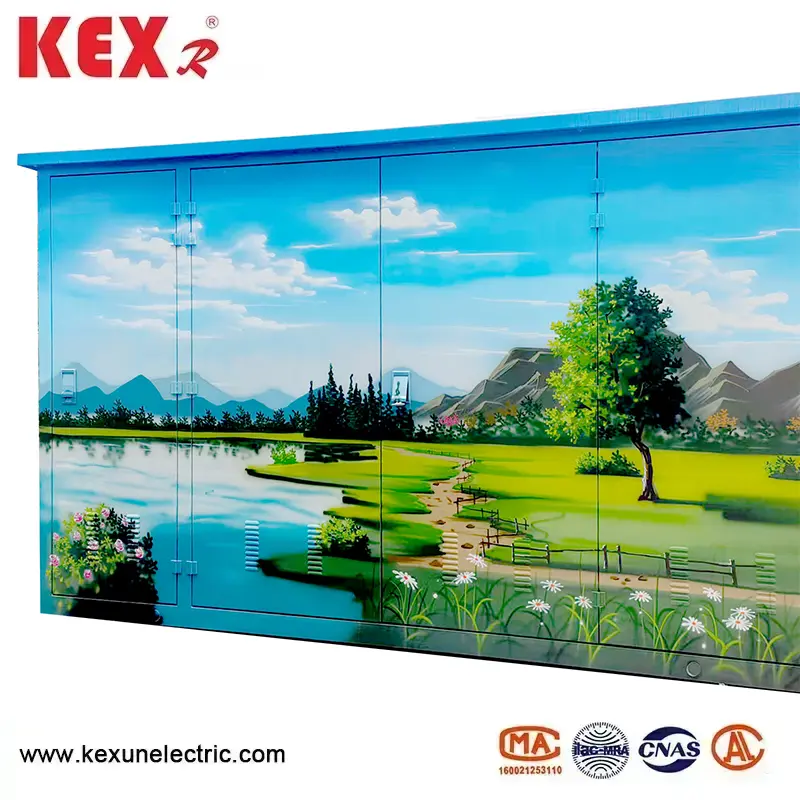

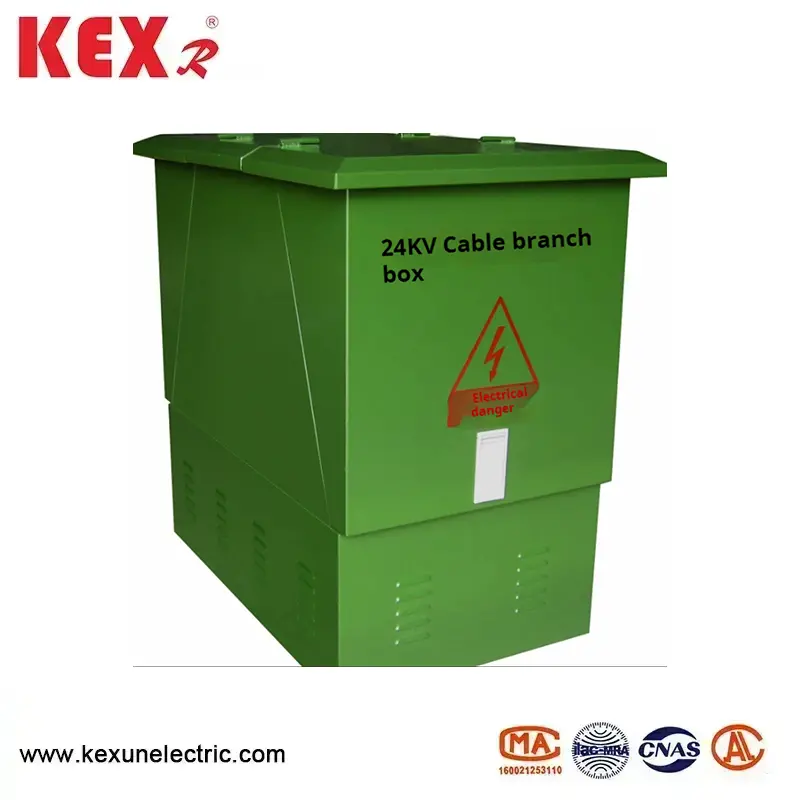

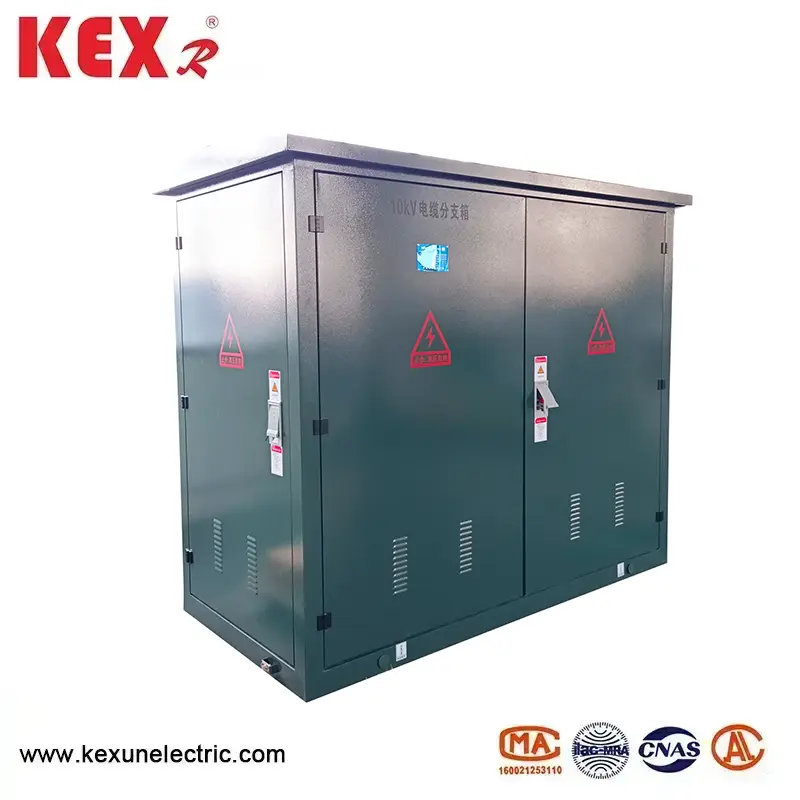

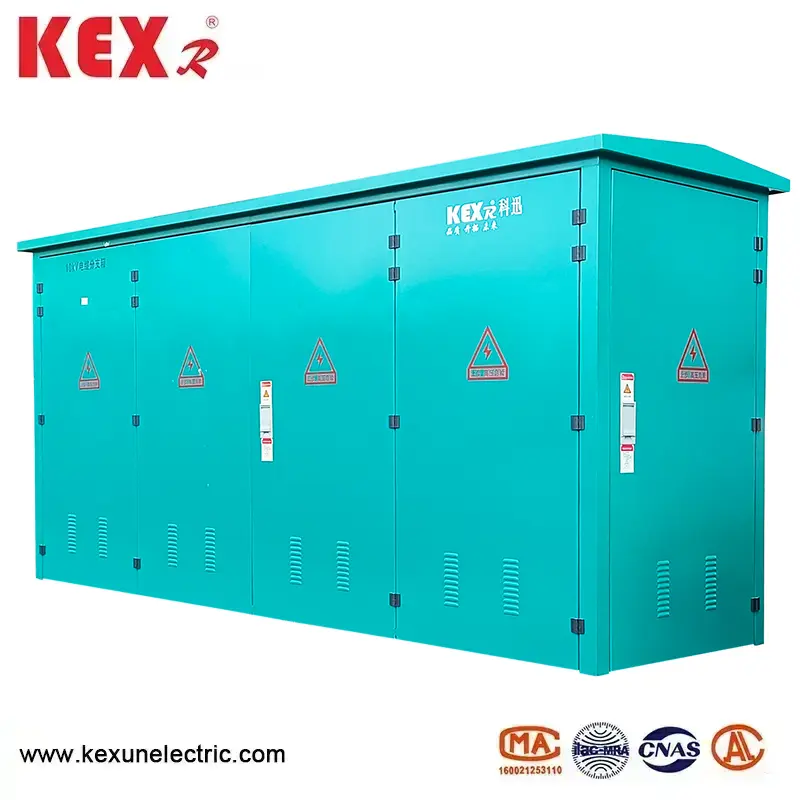

Kotak Pemisah Kabel 24kV

●Karakteristik inti dari Kotak Pemisah Kabel 24kV

▶Tingkat tegangan: Tegangan terukur Kotak Pemisah Kabel 24kV adalah 24kV (sesuai dengan standar IEC 62271-200 atau GB/T 11022).

▶Segel berinsulasi penuh: bagian aktif diisolasi dengan insulasi padat atau gas SF6, tanpa konduktor terbuka, tahan debu, dan kedap air (IP65/IP67).

▶Teknologi plug-in gaya Eropa: Konektor kabel berpelindung tipe T atau tipe siku adalah standar, dan plug-in langsung didukung (diperlukan alat khusus).

▶Ekspansi modular: unit standar (seperti 1 masuk, 4 keluar, 2 masuk, dan 6 keluar) dapat digabungkan secara fleksibel untuk mendukung perluasan kapasitas selanjutnya.

●Kotak Pemisah Kabel 24kV Strukturnya khas

▶Kotak terbuat dari baja tahan karat /SMC, tahan korosi dan berdesain luar ruangan (-40℃~+70℃).

▶ Bus berinsulasi terbuat dari tembaga atau aluminium, dibungkus dengan lapisan insulasi karet silikon / EPDM, dan tingkat insulasi ≥50kV (frekuensi daya menahan tegangan).

▶Konektor kabel

Konektor plug-in berpelindung 24kV (seperti tipe RIP dan isolasi EPDM) dengan titik uji (opsional).

▶Perangkat proteksi dapat dilengkapi dengan indikator gangguan hubung singkat, tampilan langsung, dan penangkal petir.

Terminal pembumian kotak sistem pembumian + pembumian pelindung kabel, resistansi pembumian ≤4Ω.

●Skenario penerapan umum Kotak Pemisah Kabel 24kV Struktur umum

▶ Pembangkit listrik energi baru: penyadapan saluran kolektor 24kV tenaga angin lepas pantai.

▶ Taman Industri: Cabang kabel motor atau trafo tegangan tinggi.

▶Ladang tambang/minyak: kotak cabang 24kV tahan ledakan (Ex d IIC T4).

▶Jaringan distribusi tegangan tinggi perkotaan: skema alternatif untuk kabinet jaringan cincin kabel (menghemat ruang)

●Menggunakan Kondisi Cable Splitting Box tipe Eropa 24KV

Suhu sekitar Kotak Distribusi Kabel tipe Eropa 10KV: -30~40℃

Kecepatan angin: setara dengan 34m/sl dan tidak lebih dari 700Pal

Kelembaban: rata-rata kelembaban relatif harian tidak lebih dari 95%

Kelembaban relatif bulanan rata-rata tidak lebih dari 95%

 Tahan guncangan: percepatan horizontal tidak lebih dari 0,4m/s², dan percepatan vertikal tidak lebih dari 0,15m/s²

Kecenderungan lokasi pemasangan Kotak Distribusi Kabel tipe Eropa: Kurang dari 3

Lingkungan pemasangan: Udara di sekitar tidak boleh tercemar oleh gas korosif, mudah terbakar, uap air, dll., dan lokasi pemasangan tidak boleh bergetar hebat.

● Parameter teknis Kotak Pemisah Kabel tipe Eropa 24KV

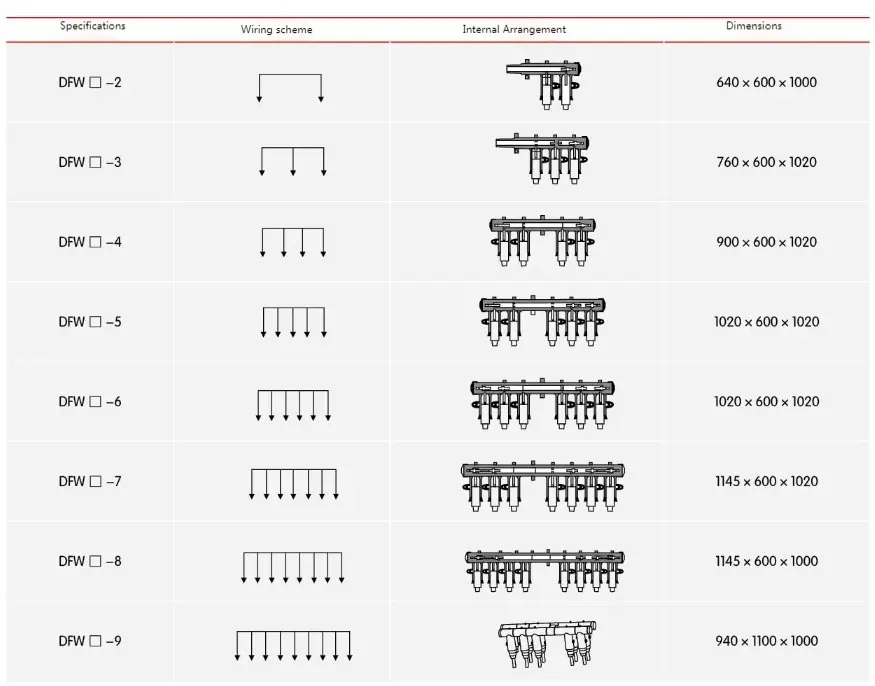

● Kotak Pemisah Kabel tipe Eropa 24KV Deskripsi nomor pesanan

Pertanyaan Umum

T: MOQ kotak cabang 24KV

A：Kami bahkan dapat menjual 1set.

Q: Garansi produk semacam ini?

J:12~24 bulan
