Konektor kabel

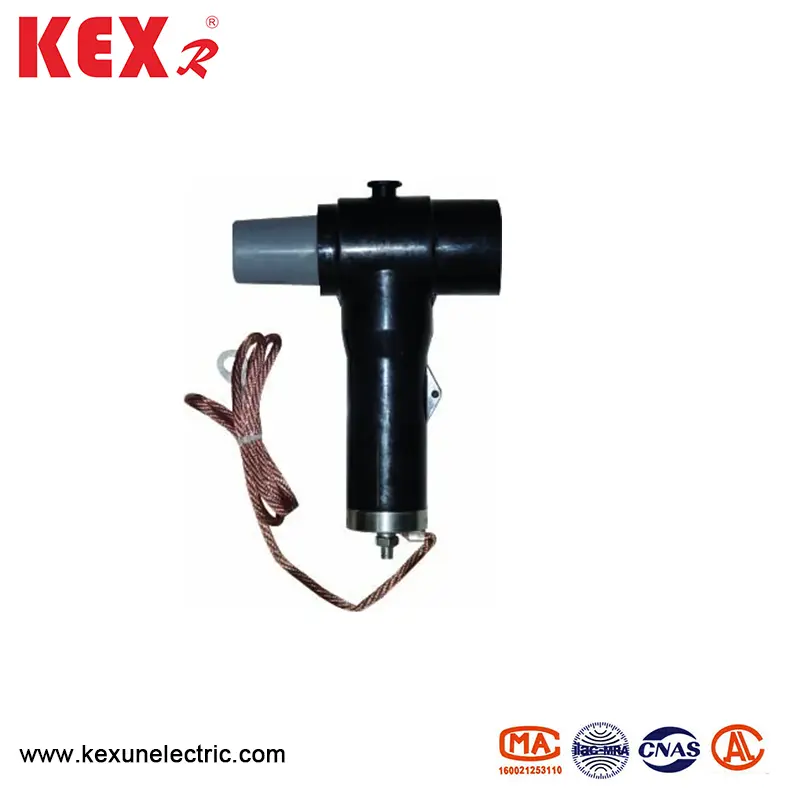

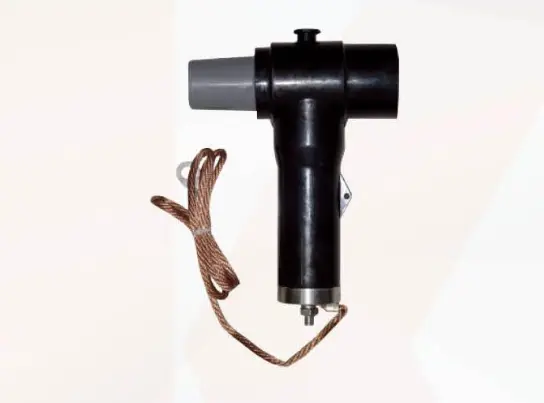

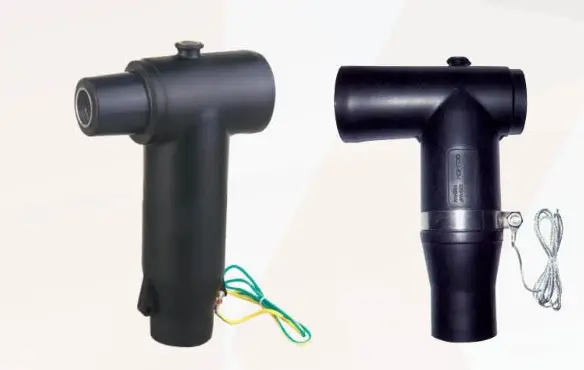

● Gambar produk

◆ Ikhtisar produk

Sebagai konektor kabel umum, arester belakang secara langsung dipasang pada konektor depan/belakang 10kV yang dapat disentuh untuk memberikan perlindungan tegangan berlebih untuk peralatan listrik. Arester petir belakang sepenuhnya terisolasi dan disegel.

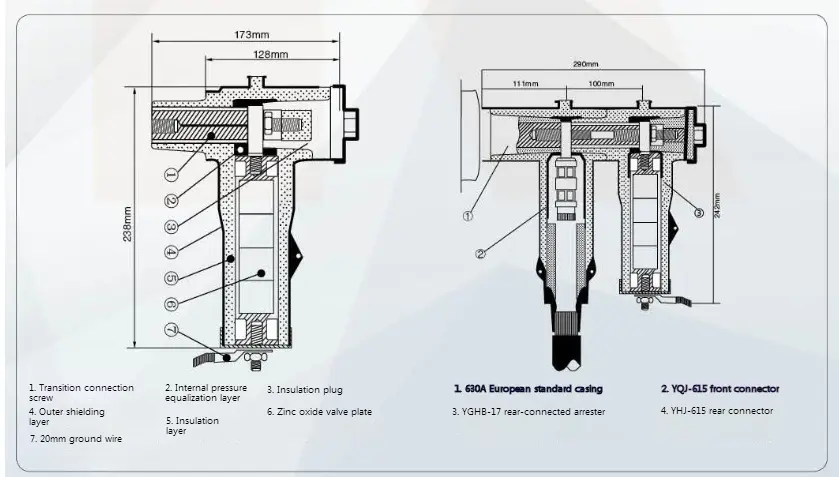

◆ Garis besar gambar dimensi

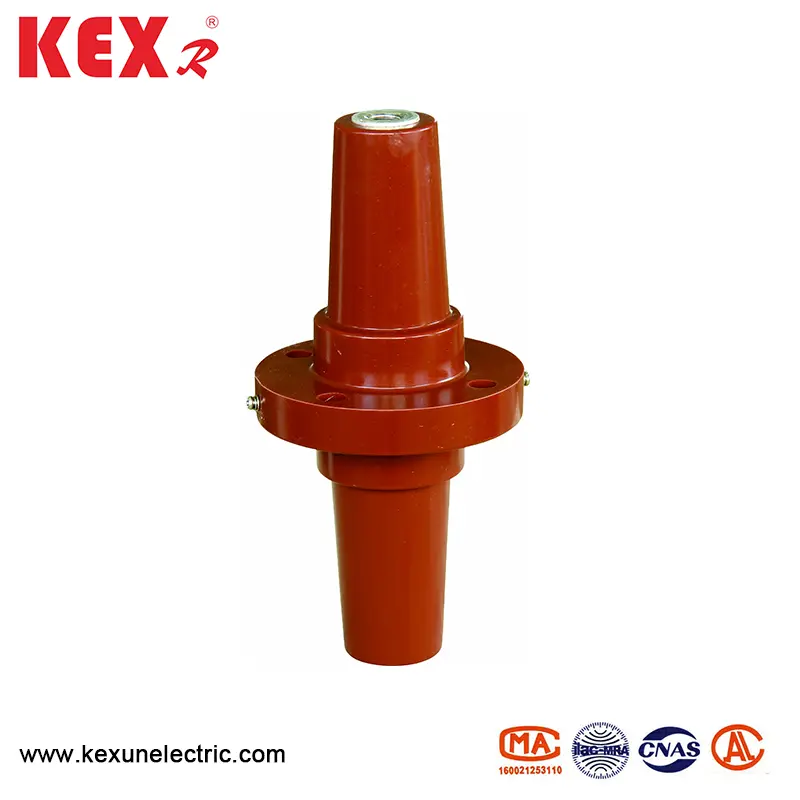

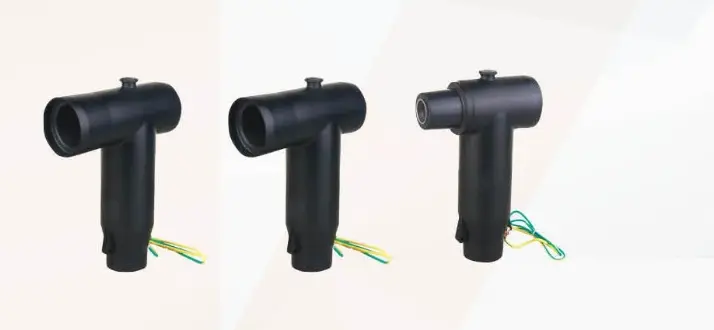

● Gambar produk

◆ Ikhtisar produk

Konektor kabel yang dapat disentuh 15kV dirancang sesuai dengan standar EN50181-1997, dengan penampilan yang indah, dan dapat diterapkan pada kabinet jaringan cincin 10kv, sistem jaringan utama kotak cabang kabel atau sistem jaringan ring transformator kotak sebagai kabel yang masuk dan keluar. Dengan menghubungkan konektor belakang YHJ-615 yang dapat disentuh atau arester BL-17, ekspansi multi-saluran atau perlindungan tegangan berlebih dapat diwujudkan. Arus pengenal dari konektor kabel yang dapat disentuh 15kV adalah 630A. Ini cocok untuk kabel daya XLPE dengan penampang 35-400mm².

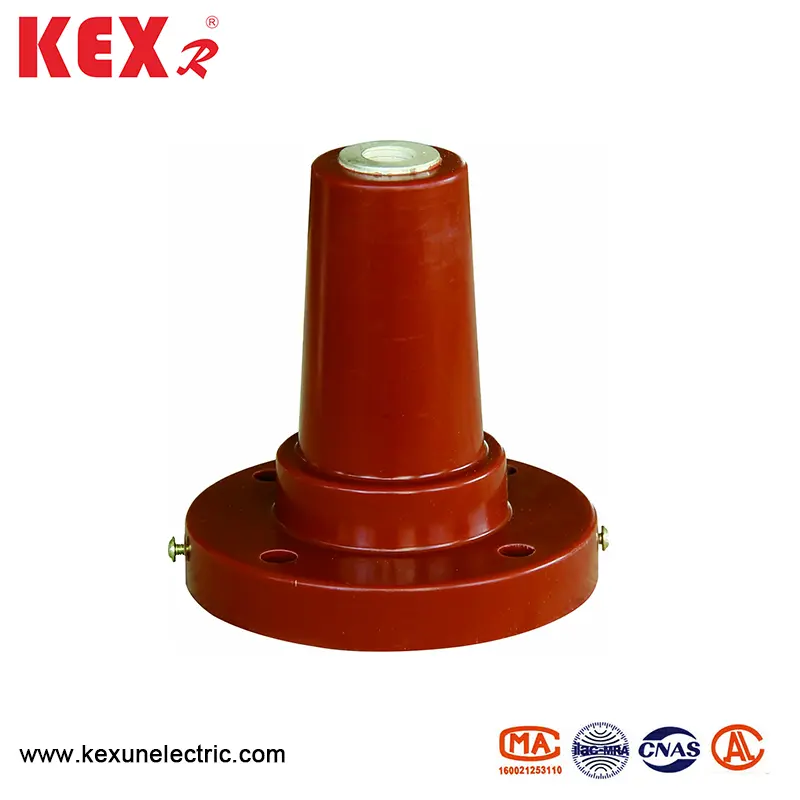

● Gambar produk

◆ Ikhtisar produk

Konektor kabel 24kV yang dapat disentuh dirancang sesuai dengan standar EN50181-1997, dengan penampilan yang indah, dan dapat diterapkan pada kabinet jaringan cincin 24kV, sistem jaringan utama kotak cabang kabel atau sistem jaringan ring transformator kotak sebagai akses. Sambungan kawat dan kabel. Dengan menghubungkan konektor belakang YHJ-625 yang dapat disentuh atau arester BL-30, ekspansi multi-saluran atau perlindungan tegangan berlebih dapat diwujudkan. Arus pengenal konektor yang dapat disentuh adalah 630A, yang cocok untuk kabel daya XLPE dengan penampang 35 ~ 400mm².

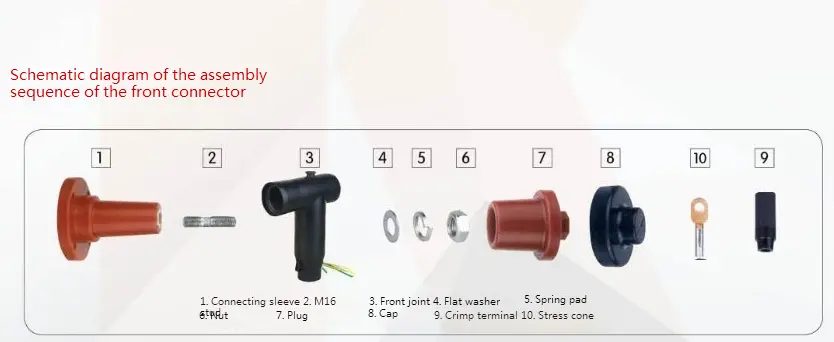

◆ Diagram skematik dari urutan perakitan sambungan depan

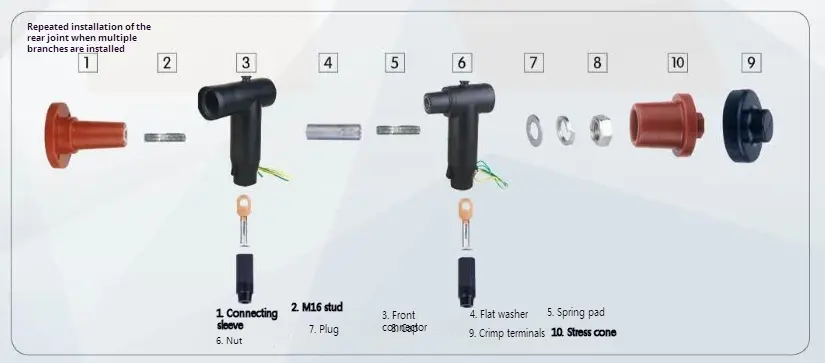

◆ Diagram skematik dari urutan perakitan sambungan depan dan bagian belakang
