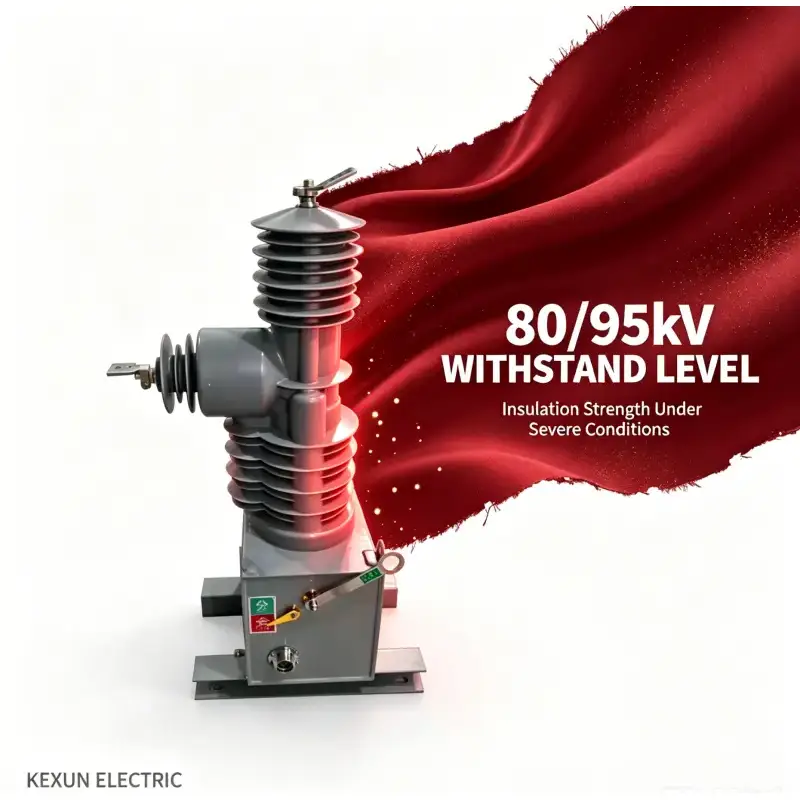

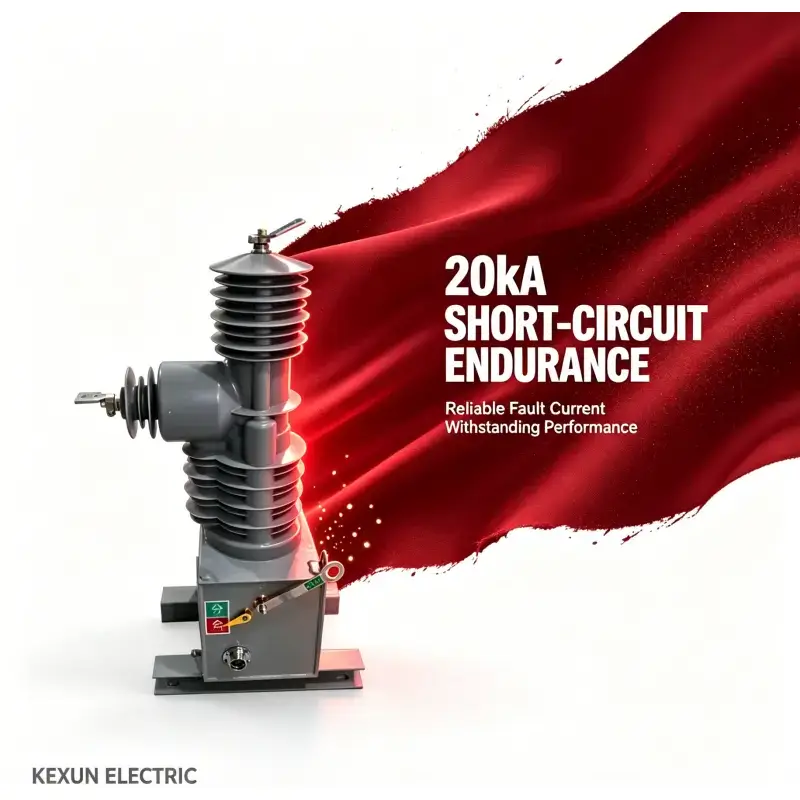

Pemutus Sirkuit Vakum Hv Luar Ruangan

Fitur produk

Keandalan yang sangat tinggi

Benar-benar bebas perawatan sepanjang masa pakai.

Kehidupan mekanik dan kehidupan listrik yang tinggi.

Ukuran kecil, ringan dan pemasangan mudah

 Dengan perlindungan relai standar dan fungsi penutupan otomatis yang cepat.

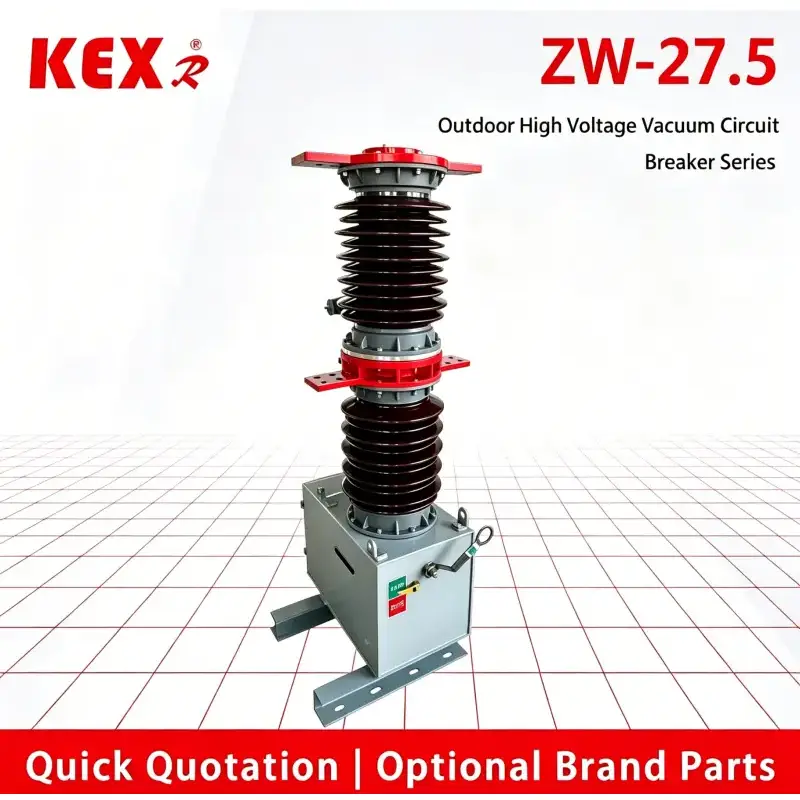

Menggunakan kondisi pemutus sirkuit vakum hv tipe  ZW7-27.5  luar ruangan

¨ Suhu：-30℃～60℃；

¨ Ketinggian：kurang dari 2000m

¨ Kecepatan angin :≤34m/s；

¨ Tingkat Polusi：Ⅳ级；

¨ Suhu penyimpanan：-40℃～85℃。

Parameter teknis utama dari vcb

Parameter mekanis utama pemutus

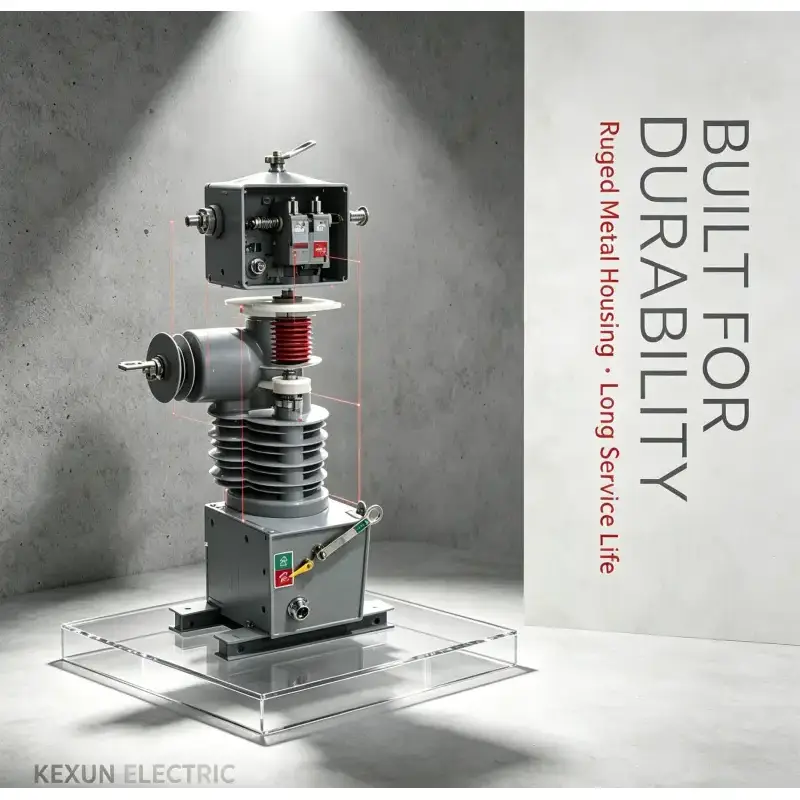

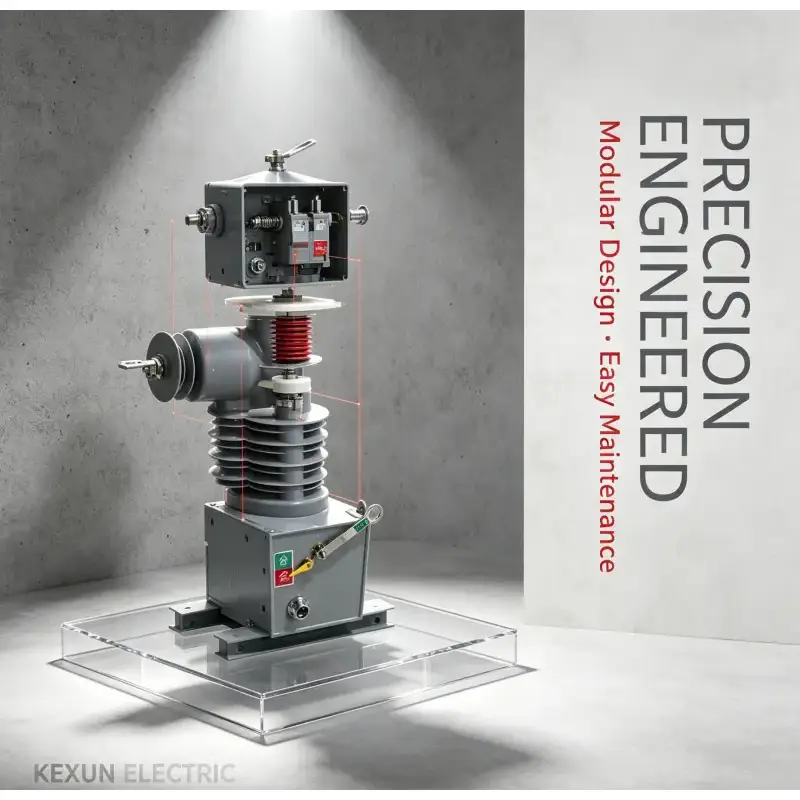

Struktur dan prinsip kerja pemutus arus

ZW7-27.5 Pemutus sirkuit vakum hv luar ruangan terutama terdiri dari tiang tertutup terintegrasi, trafo arus, mekanisme pengoperasian pegas, dan kotak. Jenis pemutus sirkuit ini dibuat dalam bentuk mini. Pada saat yang sama, dilengkapi dengan perangkat pelepas rem darurat manual. Trafo arus dapat dipilih sesuai kebutuhan pengguna.

Kontrol pemutus sirkuit vakum hv luar ruangan ZW7-27.5 diselesaikan oleh unit kontrol cerdas. Pengoperasian sakelar hidup-mati dapat dilakukan secara lokal, dan juga dapat dioperasikan dari jarak jauh melalui antarmuka komunikasi. Informasi lain tentang pemutus sirkuit juga dapat dikirim ke pusat kendali, dan saluran komunikasi dapat berupa kabel, serat optik, GPRS/CDMA, GSM, dll. Kontrol pemutus sirkuit vakum hv luar ruangan ZW7-27.5 diselesaikan oleh unit kontrol cerdas. Pengoperasian sakelar hidup-mati dapat dilakukan secara lokal, dan juga dapat dioperasikan dari jarak jauh melalui antarmuka komunikasi. Informasi lain dari pemutus arus juga dapat dikirim ke pusat kendali, dan saluran komunikasi dapat berupa kabel, serat optik, GPRS/CDMA, GSM, dll.

Unit kendali cerdas dipasang dekat dengan pemutus arus dan dihubungkan dengan pemutus arus melalui kabel kendali. Catu daya unit kontrol cerdas dibagi menjadi catu daya utama dan catu daya siaga. Catu daya utama adalah AC atau DC 220V yang diperoleh melalui saluran tegangan tinggi melalui PT. Catu daya cadangan disediakan oleh baterai (dipasang di kotak unit kontrol cerdas). Saat bekerja normal, catu daya utama mengisi daya cadangan; Ketika catu daya utama hilang, catu daya cadangan masih dapat menyelesaikan kendali pemutus arus dan operasi lain di unit kendali. Catu daya cadangan (bila terisi penuh) dapat menjaga seluruh mesin bekerja tidak kurang dari 48 jam.

Mekanisme pengoperasian pemutus arus dilengkapi dengan pegangan sakelar mati darurat manual untuk pengoperasian sakelar mati darurat ketika sistem kontrol atau catu daya gagal.

2.1 Prinsip kerja dan proses pemutus arus

2.1.1 Prinsip pemadaman busur api：

ZW37-27.5 Pemutus sirkuit vakum hv luar ruangan mengadopsi pemutus vakum, dengan vakum sebagai media pemadam busur dan isolasi, yang memiliki tingkat vakum yang sangat tinggi. Ketika kontak bergerak dan statis dimatikan dengan listrik di bawah aksi mekanisme operasi, busur vakum akan dihasilkan di antara kontak. Pada saat yang sama, karena struktur khusus dari kontak, medan magnet longitudinal yang sesuai juga akan dihasilkan di celah antara kontak, yang akan mendorong busur vakum tetap menyebar, dan membuat busur merata pada permukaan kontak untuk terbakar, sehingga menjaga tegangan busur rendah. Ketika arus secara alami melewati nol, ion sisa, elektron, dan uap logam dapat digabungkan atau dikondensasi pada permukaan kontak dan pelindung dalam urutan waktu mikrodetik. Karena medan magnet longitudinal digunakan untuk mengontrol busur vakum, pemutus arus vakum memiliki kemampuan yang kuat dan stabil untuk memutus arus.

2.1.2 Penyimpanan：

Energi pembukaan dan penutupan pemutus sirkuit vakum hv luar ruangan ZW7-27.5 disimpan dalam kinerja tinggi dan dipasang di dalam kotak unit pengontrol cerdas. Saat membuka dan menutup. Disediakan oleh catu daya utama atau catu daya cadangan unit kontrol, waktu pengisian tidak lebih dari 10 detik, dan kesalahan tegangan kapasitor ≤1V.。

2.1.3 Penutupan：Tekan tombol pengaktifan pada unit kontrol cerdas secara lokal, atau aktifkan koil pengaktifan mekanisme pengoperasian dengan pengoperasian pengaktifan kendali jarak jauh, sehingga inti besi menggerakkan kontak bergerak pemutus sirkuit untuk menyala pada kecepatan yang ditentukan. Ketika diputuskan bahwa pemutus arus berada pada posisi menutup, loop kontrol secara otomatis mematikan catu daya koil penutup. Pada saat ini, inti besi tetap berada pada sisi penutup karena aksi magnet permanen. Setelah kumparan penutup dimatikan, tidak hanya dapat mengatasi gaya reaksi pegas kontak pemutus arus, tetapi juga memiliki gaya penahan diri penutup, sehingga pemutus arus dapat dijaga pada posisi penutupan dengan andal.

2.1.4 Pembukaan：Tekan tombol matikan pada unit kontrol cerdas secara lokal, atau aktifkan kumparan matikan mekanisme pengoperasian dengan operasi matikan kendali jarak jauh, untuk mengatasi gaya penahan magnet permanen pada sisi penutup dan buat pegas mati menarik inti besi untuk menggerakkan kontak bergerak pemutus arus untuk mati pada kecepatan yang ditentukan. Ketika diputuskan bahwa pemutus arus berada pada posisi terbuka, loop kontrol secara otomatis mematikan catu daya kumparan pembuka, dan pada saat ini, inti besi tetap berada di sisi bukaan karena gaya tarikan pegas pembuka, sehingga pemutus arus tetap berada pada posisi bukaan.

2.1.5 Operasi pembukaan rem darurat manual：

Ketika pemutus sirkuit berada pada posisi menutup, tahan tombol operasi pematian manual pemutus sirkuit dengan batang operasi isolasi dan tarik ke bawah, dan pemutus sirkuit dapat mati pada kecepatan tertentu, yang dapat memastikan bahwa pemutus sirkuit dapat dengan andal mematikan arus beban terukur.
