Tiga Tiang Luar Ruangan Hv Vcb

Tipe ZW7-40.5 Tiga tiang luar ruangan hv vcb Fitur produk

Keandalan yang sangat tinggi

Benar-benar bebas perawatan sepanjang masa pakai.

Memiliki umur mekanik dan umur listrik yang tinggi.

Seluruh mesin berukuran kecil, ringan dan mudah dipasang.

1.1 Menggunakan kondisi tipe ZW7-40.5 Tiga tiang outdoor hv vcb

¨ Suhu sekitar：-30℃～60℃；

¨ Ketinggian：kurang dari 3000m；

¨ Kecepatan angin :≤34m/s；

¨ Getaran atau gerakan tanah dari luar switchgear dan peralatan kontrol dapat diabaikan.；

¨ Tingkat Polusi：Ⅳ；

¨ Suhu penyimpanan：-40℃～85℃。

1.2 Parameter teknis tipe ZW7-40.5 Tiga tiang luar ruangan hv vcb

Parameter teknis utama pemutus sirkuit

Parameter mekanis utama pemutus arus

Struktur dan prinsip kerja pemutus arus

ZW7-40.5 Tiga tiang luar ruangan hv vcb terutama terdiri dari tiang magnet terintegrasi, trafo arus, mekanisme operasi, dan kotak. Pemutus arus jenis ini dibuat mini dan cangkangnya terbuat dari kotak baja tahan karat berkualitas tinggi. Trafo arus dapat dipilih sesuai kebutuhan pengguna.

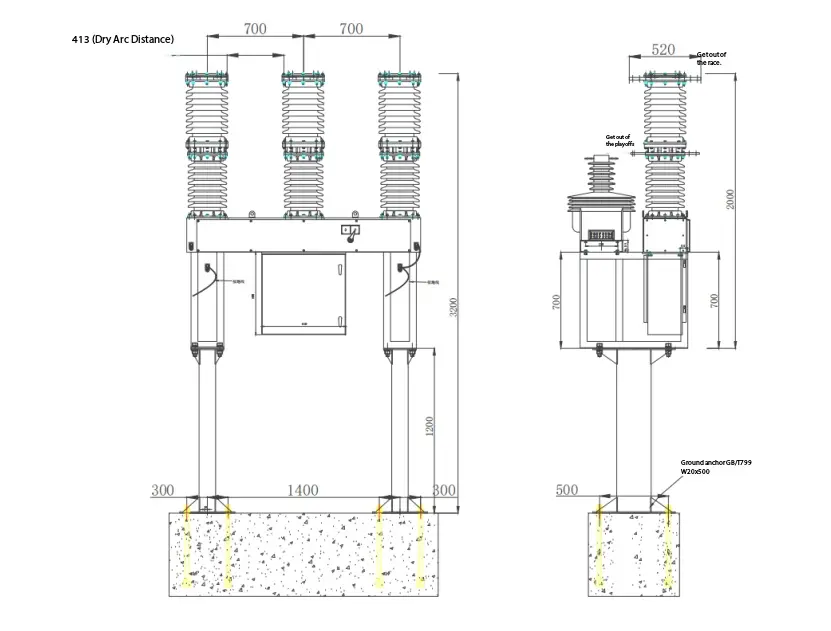

ZW7-40.5/gambar garis besar pemutus arus

ZW7-40.5 Tiga tiang hv vcb luar ruangan dan kombinasi kontrol cerdasnya. Pengoperasian sakelar hidup-mati dapat dilakukan secara lokal, dan juga dapat dioperasikan dari jarak jauh melalui antarmuka komunikasi. Informasi lain dari pemutus arus juga dapat dikirim ke pusat kendali, dan saluran komunikasi dapat berupa kabel, serat optik, GPRS/CDMA, GSM, dll.

Prinsip kerja pemutus arus

3.1 Prinsip pemadaman busur ：

ZW7-40.5 Tiga tiang luar ruangan hv vcb mengadopsi interupsi vakum, dan vakum digunakan sebagai media pemadam busur dan isolasi, yang memiliki tingkat vakum yang sangat tinggi. Ketika kontak bergerak dan statis dimatikan dengan listrik di bawah aksi mekanisme operasi, busur vakum akan dihasilkan di antara kontak. Pada saat yang sama, karena struktur khusus dari kontak, medan magnet longitudinal yang sesuai juga akan dihasilkan di celah antara kontak, yang akan mendorong busur vakum tetap menyebar, dan membuat busur merata pada permukaan kontak untuk terbakar, sehingga menjaga tegangan busur rendah. Ketika arus secara alami melewati nol, ion sisa, elektron, dan uap logam dapat digabungkan atau dikondensasi pada permukaan kontak dan pelindung dalam urutan waktu mikrodetik. Karena medan magnet longitudinal digunakan untuk mengontrol busur vakum, pemutus arus vakum memiliki kemampuan yang kuat dan stabil untuk memutus arus.

3.2 Penyimpanan energi listrik: Motor menggerakkan torsi keluaran pada pinion mekanisme dan mentransmisikannya ke sproket besar pada poros, sehingga menggerakkan lengan engkol untuk berputar dan membuat pegas penutup menyimpan energi. Ketika sekrup pada lengan engkol menekan sakelar perjalanan, catu daya motor terputus, dan penyimpanan energi pegas selesai.

3.3 Penyimpanan energi manual：Poros keluaran dari mekanisme putaran tersebut mentransmisikan torsi putaran ke roda gigi besar yang sepenuhnya menyatu dengan roda gigi kecil melalui pinion pada poros keluaran, sehingga menggerakkan lengan engkol untuk berputar, sehingga spr penutup dapat menyimpan energi.

Operasi elektromagnet penutup 3,4O: setelah mekanisme menerima sinyal penutupan, inti besi yang bergerak dari elektromagnet penutup bergerak ke atas, mendorong tuas trip penutup untuk bergerak ke atas, sehingga setengah poros penutup berputar berlawanan arah jarum jam. Lepaskan batasan pada kait penutup. Pada saat yang sama, kait penutup berputar berlawanan arah jarum jam di bawah tekanan roller, melepaskan pemeliharaan penyimpanan energi. Bubungan pada poros utama menghasilkan gaya tumbukan karena gaya kontraksi pegas penutup, dan mengenai lengan ayun pada poros penyimpan energi manual (yaitu poros keluaran), yang disalurkan ke sakelar melalui batang penghubung, sehingga menyelesaikan operasi penutupan.

3.5 Pengoperasian manual: Ketika garpu pemindah yang dipasang pada setengah poros penutup berputar berlawanan arah jarum jam, garpu tersebut akan menggerakkan setengah poros penutup untuk berputar berlawanan arah jarum jam. Sehingga menghasilkan efek yang sama dengan pengoperasian penutupan elektromagnet.

3.6 Operasi penutupan kembali: setelah mekanisme melepaskan energi pegas penyimpan energi, operasi penutupan selesai. Dalam keadaan penutupan, mekanisme melakukan operasi penyimpanan energi kembali. Setelah operasi penyimpanan energi selesai, mekanisme berada dalam keadaan penyimpanan energi tertutup, dan setelah sinyal yang benar diterima, mekanisme tersebut dapat mewujudkan operasi penutupan otomatis.。

3.7 Pengoperasian elektromagnet pelepas rem: setelah mekanisme menerima sinyal pelepas rem, inti penggerak elektromagnet pelepas rem bergerak ke atas, mendorong tuas pelepas rem untuk bergerak ke atas, sehingga poros pelepas rem berputar berlawanan arah jarum jam. Lepaskan pembatas pada kait pelepas rem. Pada saat yang sama, kait pelepas rem berputar berlawanan arah jarum jam di bawah tekanan roller, dan lengan ayun berputar berlawanan arah jarum jam karena gaya dorong beberapa pegas rem pada sakelar, sehingga menyelesaikan operasi pelepasan rem.

3.8 Pengoperasian manual: Ketika garpu yang dipasang pada setengah poros rem berputar berlawanan arah jarum jam, garpu tersebut menggerakkan setengah poros rem untuk berputar berlawanan arah jarum jam, sehingga menghasilkan efek yang sama seperti pengoperasian elektromagnet rem.3.8 Pengoperasian manual: Ketika garpu yang dipasang pada setengah poros rem berputar berlawanan arah jarum jam, garpu tersebut menggerakkan setengah poros rem untuk berputar berlawanan arah jarum jam, sehingga menghasilkan efek yang sama seperti pengoperasian elektromagnet rem.

3.9 Operasi trip arus berlebih: ketika kumparan arus berlebih dalam trip arus berlebih melewati arus trip yang ditentukan, elektromagnet bekerja dan batang penekan mendorong tuas trip. Putar setengah poros berlawanan arah jarum jam, lepaskan penahan pada kait rem, sehingga menghasilkan efek yang sama seperti pengoperasian elektromagnet rem, dan selesaikan pengoperasian pemutus arus yang menyebabkan arus lebih tersandung.

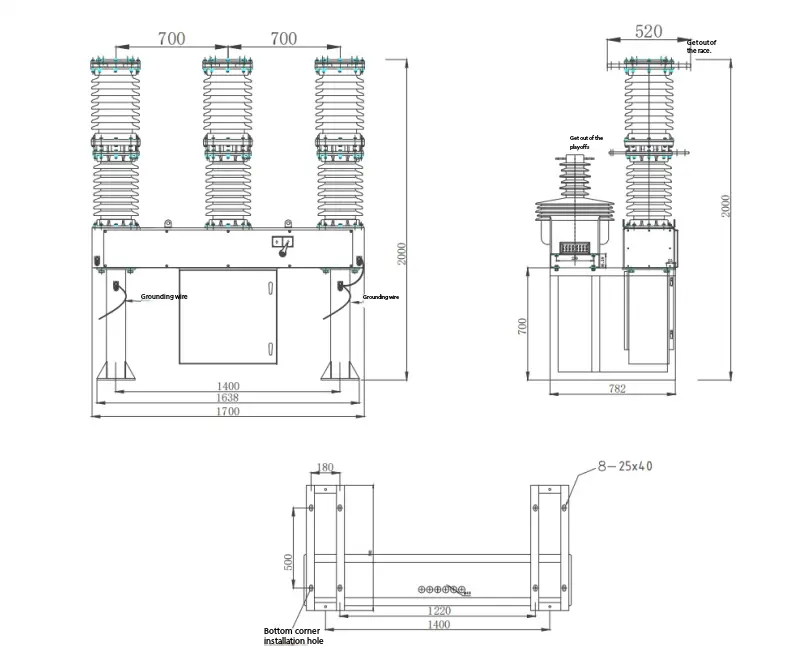

Diagram pemasangan hv vcb luar ruangan tiga tiang
