AIS Switchgear

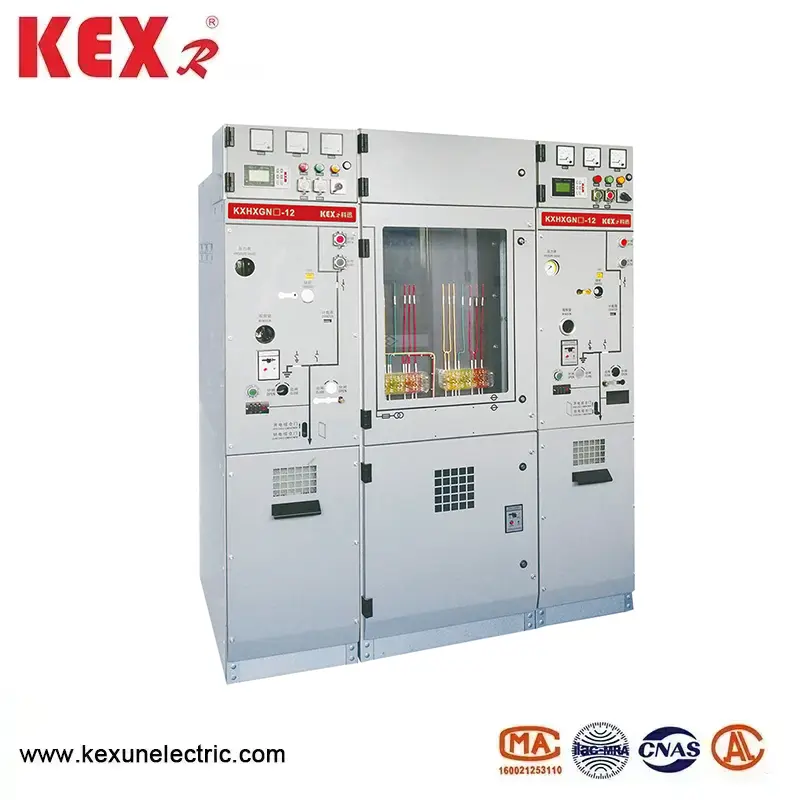

KXHXGN-12 Tipe AIS Switchgear Diproduksi oleh KEXR, pemasok peralatan transmisi dan distribusi daya di Cina, adalah kabinet jaringan cincin terisolasi gas 12kV (C-GIS) dengan jaringan perlindungan lingkungan (seperti catu daya kering, nitrogen atau gas scale) sebagai media isolasi, yang cocok untuk catu daya cincin, catu daya power power dan scale scale, yang cocok untuk catu jaringan cincin, catu daya terminal dan kecil di.
Model: KXHXGN-12
Merek ： Kexr

mengirimkan permintaan

Deskripsi Produk

● Fitur utama AIS Switchgear

(1) Keuntungan Perlindungan Lingkungan

◆ SFGA GRATIS: AIS Switchgear mengadopsi udara kering, nitrogen atau gas perlindungan lingkungan baru (seperti G, Airplus®, dll.) Digunakan, yang sejalan dengan peraturan F-GAS EU dan kebijakan "karbon ganda" China.

◆ Emisi karbon rendah: Dibandingkan dengan kabinet jaringan cincin SF, GWP (Potensi Pemanasan Global) mendekati nol.

(2) Desain Struktural

◆ Desain Modular: Unit AIS Switchgear dari jalur yang masuk, saluran keluar, pengukuran dan PT dapat diperluas.

◆ Struktur tertutup: Tingkat perlindungan AIS Switchgear mencapai IP67, yang tahan debu, tahan kelembaban dan tahan kondensasi, cocok untuk lingkungan yang keras.

◆ Ukuran kompak: Menghemat ruang daripada kabinet jaringan cincin AIS dan lebih ramah lingkungan daripada GIS SF₆ tradisional.

(3) Opsi cerdas

Pemantauan cerdas (seperti DTU, pengukuran suhu online, pemantauan pelepasan parsial, dll.) Dapat dipilih untuk mendukung akses Internet of Things (IoT) dan mewujudkan operasi dan pemeliharaan jarak jauh.

● Parameter teknis dari AIS Switchgear

◆ Kabinet pemutus sirkuit

Barang				Satuan	Data
Tegangan Dinilai				Kv	12
Frekuensi nilai				Hz	50
Level insulasi dinilai	1 menit kerja frekuensi kerja Voltase		Untuk groud, fase ke fase	Kv	42
			Merusak		48
	Impuls Lighting menahan tegangan （puncak）		Untuk groud, fase ke fase	Kv	75
			Merusak		85
	1 menit frekuensi daya tahan tegangan sirkuit tambahan/kontrol (ke ground)			Kv	2
Nilai arus				A	630
Peringkat jangka pendek tegang arus （nilai virtual）			Sirkuit/pembumian utama	itu	25/4s
			Sirkuit pembumian	itu	21.7/4s
Puncak Puncak Nilai Arus			Sirkuit/pembumian utama	itu	63
			Sirkuit pembumian	itu	54.5
Dinilai Circuit Short Break Current dan Times				Ka/waktu	25/30
Arus penutupan sirkuit pendek dinilai (puncak)				itu	63
Arus Istirahat Pengisian Kabel Nilai				A	25
Urutan operasi terukur dari pemutus O-0.3s-Co-180s-co
Kehidupan Mechnical		Pemecah /pemecahan		Waktu	10000/3000
Gelar IP		Kotak tertutup			IP67
		Shell swichgear			IP4X
Tekanan gas		Tingkat pengisian gas terukur (20 ℃, tekanan pengukur)		MPa	0.02
		Level fuction min rating gas (20 ℃, tekanan pengukur)		MPa	0
Kinerja penyegelan,		Tingkat kebocoran tahunan		%/Tahun	≤0.05

◆ Muat kabinet sakelar

Barang			Satuan	Data
Tegangan Dinilai			Kv	12
Frekuensi nilai			Hz	50
Level insulasi dinilai	1 menit kerja frekuensi kerja Voltase		Kv

	Impuls Lighting menahan tegangan （puncak）		Kv

	1 menit frekuensi daya tahan tegangan sirkuit tambahan/kontrol (ke ground)		Kv	2
Nilai arus			A	630
Peringkat jangka pendek tegang arus （nilai virtual）		Sirkuit/pembumian utama	Itu	25/4s
		Sirkuit pembumian	Itu	21.7/4s
Puncak Puncak Nilai Arus		Sirkuit/pembumian utama	Itu	63
		Sirkuit pembumian	Itu	54.5
Arus penutupan sirkuit pendek dinilai (puncak)		Sakelar muat/sakelar pembumian	Itu	63
Arus interupsi beban aktif yang dinilai			A	630
Arus interupsi loop tertutup yang dinilai			A	630
5% peringkat arus interupsi beban aktif			A	31.5
Arus Istirahat Pengisian Kabel Nilai			A	10
Nilai waktu istirahat beban aktif			Waktu	100
Ground Fault Current Breaking			A/waktu	31.5/10
Arus pengisian garis dan kabel terputus di bawah kondisi gangguan tanah.			A/waktu	17.4/10
Kehidupan Mechnical	Pemecah /pemecahan		A/waktu	10000/3000
Gelar IP	Kotak tertutup			IP67
	Shell swichgear			IP4X
Tekanan gas	Tingkat pengisian gas terukur (20 ℃, tekanan pengukur)		MPa	0.02
	Level fuction min rating gas (20 ℃, tekanan pengukur)		MPa	0
Kinerja penyegelan,	Tingkat kebocoran tahunan		%/Tahun	≤0.05

● Standar implementasi AIS Switchgear

◆ Persyaratan teknis umum dari standar GB/T 1022 untuk switchgear dan ControlGear bertegangan tinggi. ◆ GB/T39063640.5KV AC LOGAM SWITCHGEAR DAN ENEKTRA KONTROL.

◆ GB/T1985 Sakelar pengisolasi dan sakelar pentanahan tegangan tinggi

◆ GB/T38043.6-40.5KV AC Sakelar beban tegangan tinggi

◆ GB/T1984 Pemutus sirkuit AC tegangan tinggi

◆ GB/T4208 Kode IP Level Perlindungan Shell

◆ GB/T7354 Pengukuran Debit Sebagian

◆ GB/T311.1 Koordinasi Insulasi Bagian 1: Definisi, Prinsip dan Aturan

● Menggunakan kondisi switchgear AIS

◆ Suhu maksimum: +45 derajat Celcius;

◆ Suhu minimum: -25 derajat Celcius;

◆ Suhu maksimum: (rata-rata 24 jam) +35 derajat Celcius;

◆ Kelembaban relatif rata -rata maksimum (24 jam 1: ≤ 95%; ketinggian: ≤ 1500m; kapasitas seismik: 8 derajat;

◆ Kelas Perlindungan: Segel Tubuh Bermuatan IP67, Beralih Kabinet Shell IP4X ；

◆ Udara di sekitarnya tidak boleh dengan jelas tercemar oleh gas yang mudah terbakar korosif dan uap air.

◆ Tidak ada tempat getaran kekerasan yang sering, dan desain kekerasan di bawah bagian -bagian yang keras memenuhi semua jenis persyaratan.

◆ Ketika digunakan dalam kondisi lingkungan normal di luar GB/T3906, pengguna harus bernegosiasi dengan kexr

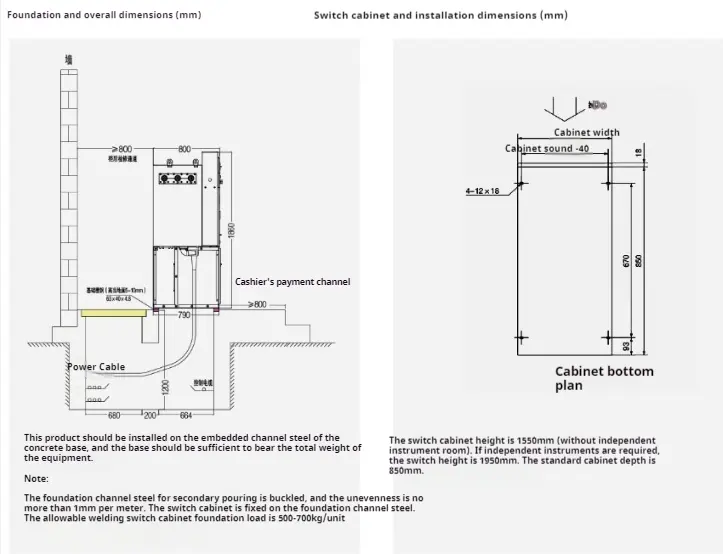

● Instruksi pemasangan

Ais Switchgear
