Lemari jaringan cincin tegangan tinggi
Kexun adalah produsen yang berspesialisasi dalam kabinet jaringan cincin tegangan tinggi di Cina.

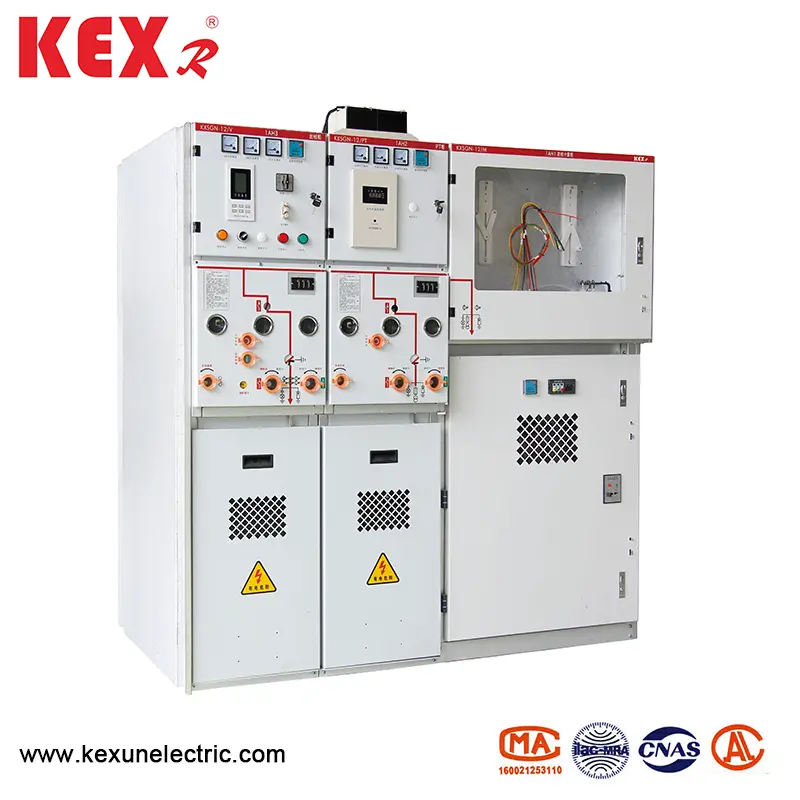

Produk terlarisnya KXSGN-12-SIS3 adalah switchgear yang tertutup sepenuhnya. Ini mengadopsi struktur tertutup modular, tertutup penuh, terisolasi penuh dan sepenuhnya logam. Permukaan dilapisi dengan lapisan pelindung konduktif atau semi-konduktif, yang dapat dibumikan secara langsung dan andal.
Model: KXSGN-12-SIS3
Merek: Kexr
Produk terlarisnya KXSGN-12-SIS3 adalah switchgear yang tertutup sepenuhnya. Ini mengadopsi struktur tertutup modular, tertutup penuh, terisolasi penuh dan sepenuhnya logam. Permukaan dilapisi dengan lapisan pelindung konduktif atau semi-konduktif, yang dapat dibumikan secara langsung dan andal.
Model: KXSGN-12-SIS3
Merek: Kexr
● Fitur desain
▶ Pemutus sirkuit interrupter vakum dan modul sakelar beban dienkapsulasi oleh resin epoksi. Sirkuit utama terintegrasi modular dengan pemutusan tiga stasiun manual dan listrik.
▶ Modul pemutus sirkuit interrupter vakum memiliki kemampuan untuk membuka dan menutup arus hubung singkat.
▶ Ada patah tulang yang terlihat dalam posisi pentanahan dari pemutusan tiga stasiun, dan pemutusan dan sakelar pentanahan dapat dengan cepat membuka dan menutup arus hubung singkat.
▶ Kotak Udara Insulated Resin Epoxy yang disegel oleh sakelar isolasi tiga stasiun dapat menekan udara kering dengan 0,04mpa. Dilengkapi dengan pengukur tekanan untuk memantau tekanan internal online untuk mencegah kebocoran dan ekstravasasi, dan untuk melindungi sakelar isolasi dan sakelar pentanahan.

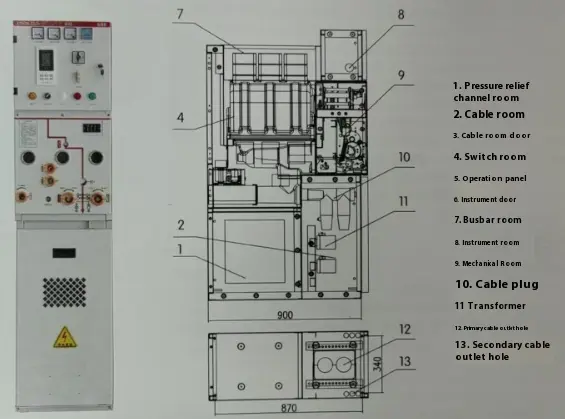

● Dimensi struktural
● Gambar dimensi terisolasi atas
|
Rencana |
Lebar kabinet |
Kedalaman kabinet |
Tinggi kabinet |
Garis besar overhead |
|
Pt Line Incoming |
450 |
900 |
1600 |
Memperdalam 260 |
|
Masuk dan Garis Besar |
425 |
900 |
1600 |
Memperdalam 260 |
|
Sakelar interkoneksi |
425 |
900 |
1600 |
Memperdalam 260 |
|
Isolasi interkoneksi |
425 |
900 |
1600 |
Memperdalam 260 |
|
Pengangkatan busbar |
425 |
900 |
1600 |
Memperdalam 260 |
|
Pengukuran tradisional |
750 |
900 |
1600 |
Memperdalam 260 |
|
Pengukuran kompak |
425 |
900 |
1600 |
Memperdalam 260 |
|
Catu Daya Pt |
450 |
900 |
1600 |
Memperdalam 260 |
|
Stasiun Pangkalan Kontrol dan Perlindungan |
425 |
900 |
1600 |
Memperdalam 260 |
● Tabel parameter teknis
◆ Parameter teknis pemutus
|
Barang |
Satuan |
Data |
||
|
Tegangan Dinilai |
Kv |
12 |
||
|
Frekuensi nilai |
Hz |
50 |
||
|
Tingkat isolasi dinilai |
Frekuensi kerja 1m tahan tegangan |
Kv |
42 |
|
|
Lightning Impulse menahan tegangan |
Kv |
75 |
||
|
Nilai arus |
A |
630 |
1250 |
|
|
Arus pemecah sirkuit pendek dinilai （1SC） |
Itu |
20 35 |
31.5 |
|
|
Arus penutupan sirkuit pendek dinilai （puncak） |
Itu |
50 63 |
80 |
|
|
Puncak Puncak Nilai Arus |
Itu |
50 63 |
80 |
|
|
Dinilai jangka pendek saat ini |
Itu |
20 25 |
31.5 |
|
|
Dinilai waktu singkat waktu istirahat saat ini |
Waktu |
30 |
30 |
|
|
Dinilai waktu singkat waktu yang berlangsung saat ini |
S |
4 |
||
|
Urutan Operasi Dinilai |
Reclosing otomatis |
|
OFF-0.3S-ONFF-180-ONFF |
|
|
Replosing non-otomatis |
|
OFF-0.3S-ONFF-180-ONFF |
||
|
Kehidupan Mekanik |
Waktu |
3000 |
||
|
Nilai Breaking Arus Bank Kapasitor Tunggal |
A |
630 |
||
|
Nilai Breaking Current Bank B to B Capacitor Bank |
A |
400 |
||
◆ Parameter teknis sakelar beban (unit C)
|
Barang |
Satuan |
Data |
|
Nilai arus |
A |
630 |
|
Sirkuit pendek yang dinilai arus pendek |
Itu |
50 |
|
Peringkat jangka pendek menahan arus |
Ka/s |
20/4 |
|
Memuat umur mekanik |
Waktu |
10000 |
|
Memuat sakelar umur listrik |
Waktu |
10000 |
◆ Parameter teknis sakelar beban (unit C)
|
Barang |
Satuan |
Data |
|
Nilai arus |
A |
125 |
|
Arus istirahat sirkuit pendek dinilai |
Itu |
31.5 |
|
Arus penutupan sirkuit pendek dinilai |
Itu |
80 |
|
Nilai Handover Current |
A |
3150 |

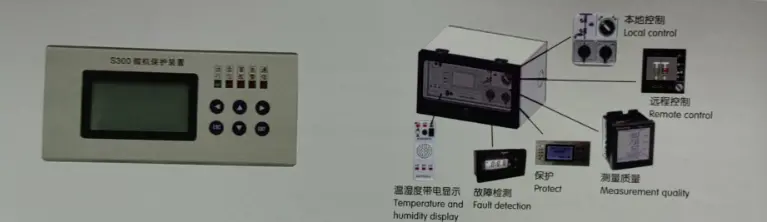

● Terminal intelijen kabinet jaringan cincin tegangan tinggi
KXSGN-12-SIS3 Seri Kabinet jaringan cincin tegangan tinggi mengadopsi terminal pelindung cerdas multifungsi, yang merupakan generasi baru dari kontrol operasi multifungsi dan peralatan terminal perlindungan yang dikembangkan oleh kexR, mengintegrasikan kontrol operasi yang cerdas, realitas simulasi sirkuit primer, pelindung pelindung kabel mikrokomputer, pengukuran pengukuran, kontrol suhu dan kelembaban, kontrol voltase tinggi. Penampilannya sangat indah dan indah, yang menyederhanakan panel kabinet sakelar, mengurangi volume keseluruhan kabinet isolasi padat, secara efektif meningkatkan efisiensi instalasi eksternal dan meningkatkan kualitas switchgear.
Tag Panas: Kabinet jaringan cincin tegangan tinggi, Pabrik China, KEXUN LISTRIK, PENGGUNAAN PENGGUNAAN PENGGUNA
