Unit utama cincin hexafluoride

● Aplikasi utama

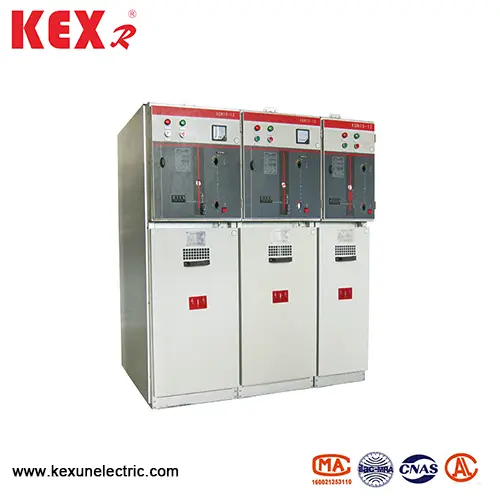

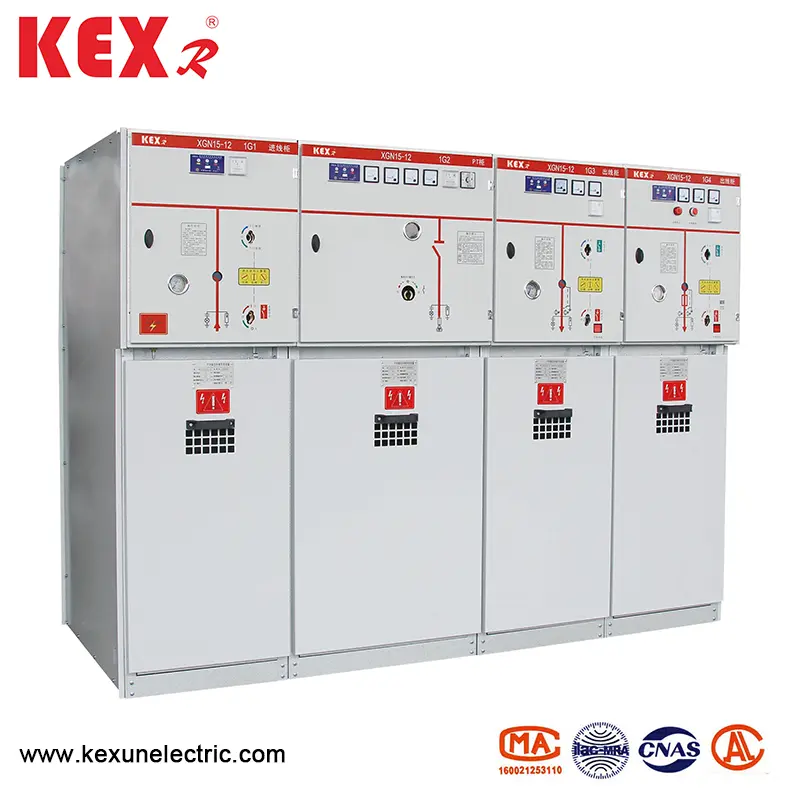

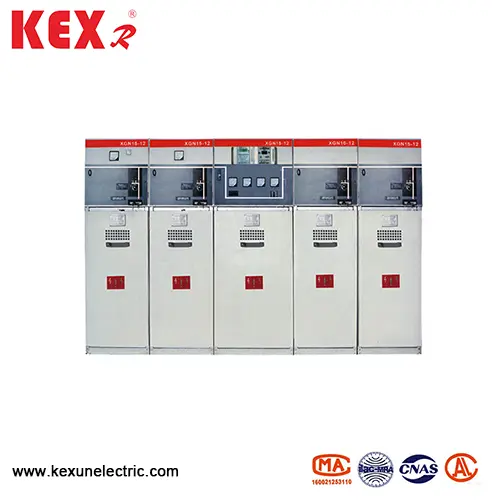

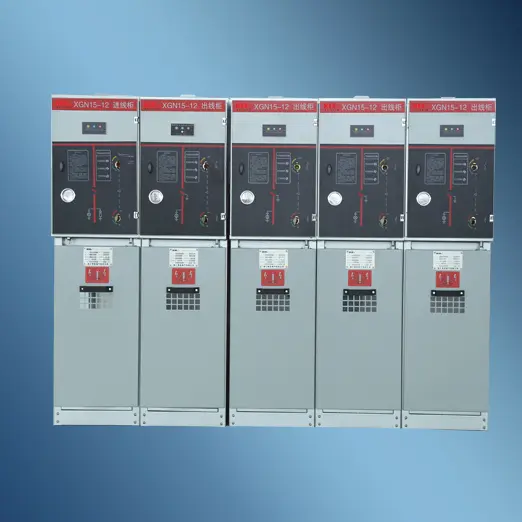

XGN15-12 Tipe Hexafluoride Ring Unit Utama yang Cocok untuk AC 50Hz dan 12kV Power Systems, banyak digunakan dalam jaringan cincin kabel industri dan sipil dan proyek terminal catu daya, terutama cocok untuk daerah perumahan perkotaan, gardu sekunder, pembangkit listrik, pembangkit listrik, pembangkit listrik tenaga, pembangkangan tun.

● Kondisi penggunaan

▶ Ketinggian: ≤ 1000 m. (Jika memiliki persyaratan khusus, harap tunjukkan saat memesan)

▶ Suhu lingkungan: -25 ~ 40 ℃

▶ Kelembaban relatif harian rata -rata ： ≤95%

▶ Kelembaban relatif bulanan rata -rata ： ≤90%;

▶ Gelar resistensi guncangan ： 8 derajat

▶ Tempat bebas dari getaran kekerasan, dampak, kebakaran, korosi kimia dan ledakan.

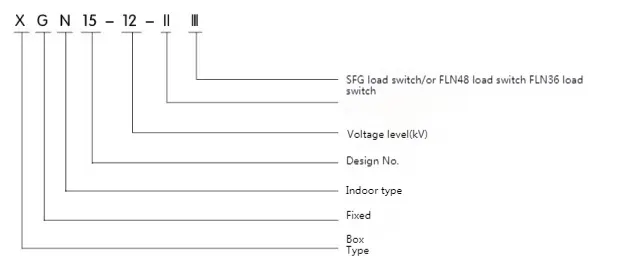

● Model dan makna

● Kriteria bertemu

XGN15-12 Tipe Hexafluoride Ring Unit Utama Memenuhi Kriteria berikut:

IEC298 · IEC265 · IECL29 · IEC694 · IEC420 · IEC56 · IEC529 · IEC932 · GB3804 · GB3906 · GB11022

● Parameter dan dimensi teknis

● Struktur dan komponen dasar kabinet sakelar beban

◆ XGN15-12 Tipe Hexafluoride Ring Unit Utit Struktur: Ruang Bus+Load Switch Cable Room+Mekanisme Operasi+Mekanisme Interlocking dan Ruang Kontrol Tegangan Rendah

◆ Sakelar beban

Sakelar beban tiga stasiun dipasang di ruang sakelar. Cangkang sakelar beban terbuat dari resin epoksi dan diisi dengan sulfur hexafluoride (SF). ) Gas adalah media isolasi, dan SF dapat dipasang di ruang sakelar sesuai dengan persyaratan pelanggan. Meter kepadatan gas atau meter kepadatan gas dengan kontak alarm.

◆ Ruang kabel

Kabinet sakelar beban memiliki ruang kabel yang cukup, yang terutama digunakan untuk koneksi kabel, sehingga kabel inti tunggal atau tiga inti dapat dihubungkan dengan kepala kabel sederhana yang tidak dilindungi, dan pada saat yang sama, arester petir, transformator saat ini, sakelar pentanahan yang lebih rendah dan elemen lainnya dapat dipasang di ruang yang cukup. Menurut desain standar, pintu lemari memiliki jendela observasi dan perangkat interlock keselamatan, dan pelat bawah ruang kabel dilengkapi dengan penutup penyegelan dan penjepit kabel dengan bingkai dukungan dengan ukuran yang sesuai. Pelat bawah dan bingkai pintu depan ruang kabel dapat dilepas untuk memfasilitasi pemasangan kabel.

◆ Mekanisme pengulangan, mekanisme interlocking dan ruang kontrol tekanan rendah

Ruang tegangan rendah dengan interlock memainkan peran panel kontrol secara bersamaan. Ruang tegangan rendah dilengkapi dengan mekanisme operasi pegas dengan indikator posisi, interlock mekanis dan perangkat, dan juga dapat dilengkapi dengan kontak tambahan, kumparan tersandung, mekanisme tripping darurat, tampilan hidup kapasitif, kunci kunci dan perangkat operasi listrik. Pada saat yang sama, ruang di ruang tegangan rendah juga dapat dilengkapi dengan sirkuit kontrol, pengukur instrumen dan relai pelindung. Kabinet lebar 750mm memiliki dua ruang tegangan rendah yang identik, yang dapat dilengkapi dengan lebih banyak aksesori. Seluruh kabinet sakelar XGN15 dapat dibagi menjadi dua bagian, bagian atas kabinet mencakup ruang bus, sakelar beban, mekanisme operasi dan ruang tegangan rendah, yang dipisahkan dari ruang kabel bawah. Oleh karena itu, peralatan yang dipasang di unit atas dapat dirombak dan direformasi dengan aman dan nyaman, dan seluruh unit atas dapat diganti.

◆ Ruang bus

Ruang bus diatur di bagian atas kabinet. Di ruang bus, bus utama terhubung bersama dan berjalan melalui seluruh baris kabinet sakelar

◆ Komponen Dasar OfxGN15-12 Tipe Hexafluoride Ring Unit Utama

▶ Sakelar FLN36 dikembangkan dan diproduksi oleh perusahaan dengan memperkenalkan teknologi asing dan sesuai dengan persyaratan sistem tenaga domestik.

▶ Sakelar beban memiliki tiga negara bagian: penutupan, pembukaan, dan pembumian. Kontak dinamis dan statis dari sakelar beban ditempatkan di cangkang resin epoksi casting die dengan struktur yang diperkuat, dan SF. Gas adalah media pemadam busur, dan tekanan udara adalah 14bar. Setiap sakelar beban disegel dan bebas perawatan, dan barometer dapat dipilih secara terpisah. Metode pemasangan khas sakelar beban di kabinet jaringan cincin adalah menempatkan partisi baja antara ruang kabel dan ruang bus dan memasangnya secara horizontal. Metode pemasangan ini mengisolasi ruang bus dari ruang kabel untuk memenuhi persyaratan keselamatan yang paling ketat untuk operasi dan pemeliharaan. Jika busur terjadi di dalam, ada titik lemah struktural di bagian belakang cangkang sakelar beban, yang akan dihapuskan, dan kemudian katup pelepasan busur pada kabinet akan tersapu dan aliran udara tekanan berlebih akan dipandu di luar kabinet.

▶ Sakelar beban memiliki dua mekanisme operasi ： Mekanisme operasi pegas tunggal (tipe K) dan mekanisme operasi pegas ganda (tipe-A), mekanisme listrik dapat ditambahkan ke di atas dua jenis mekanisme operasi untuk mewujudkan kontrol listrik jarak jauh.
