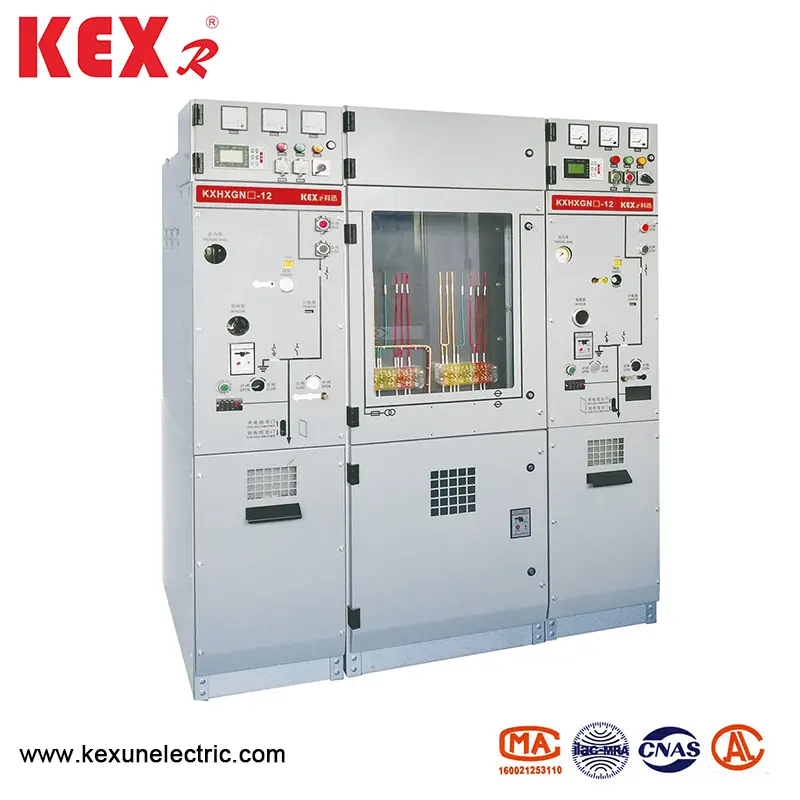

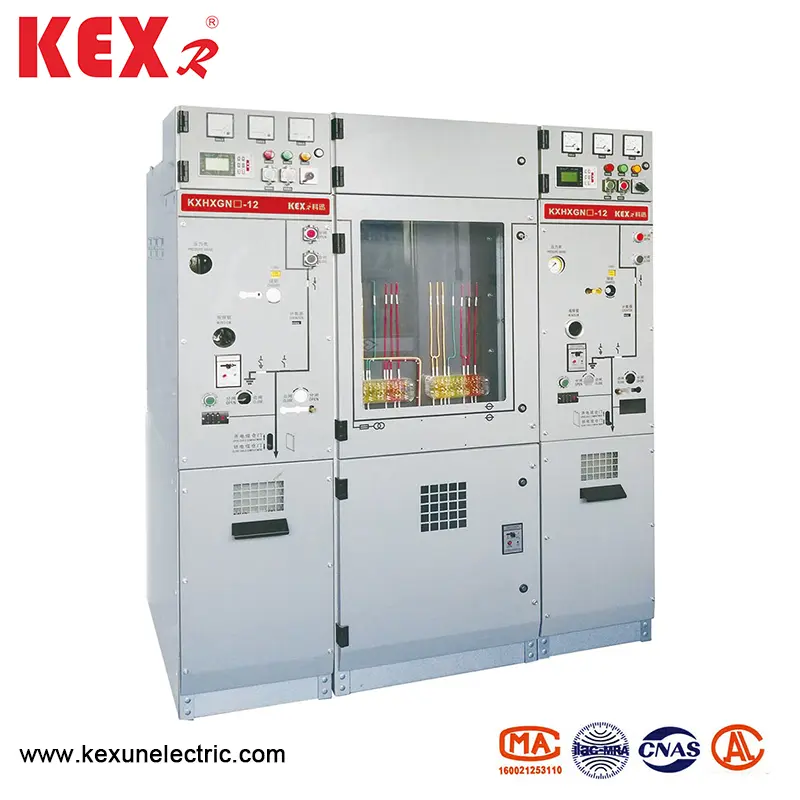

Kabinet Net Cincin Tegangan Tinggi
Sebagai produsen terkenal dari kabinet bersih cincin tegangan tinggi di Cina, HXGN (H) KEXUN □ -12 Produk seri memiliki karakteristik struktur sederhana, operasi fleksibel, interlocking yang andal dan instalasi yang nyaman, dan dapat memberikan solusi teknis yang memuaskan untuk aplikasi yang berbeda dan pengguna yang berbeda.
Model: HXGN (H) □ -12
Merek: Kexr
Model: HXGN (H) □ -12
Merek: Kexr
● Tinjauan produk
Kabinet bersih cincin tegangan tinggi yang dibuat oleh Kexun mengadopsi teknologi penginderaan canggih, teknologi informasi dan skema konfigurasi yang sederhana dan fleksibel untuk memenuhi permintaan pasar yang selalu berubah dan juga memenuhi persyaratan intelijen jaringan listrik.
HXGN (H) □ -12 Jenis Kabinet Net Cincin Tegangan Tinggi Cocok untuk Jaringan Cincin Kabel Industri dan Sipil dan Proyek Terminal Jaringan Distribusi. Sebagai penerimaan dan distribusi energi listrik, sangat cocok untuk distribusi daya di daerah perumahan perkotaan, gardu sekunder kecil, stasiun switching, kotak cabang kabel, gardu tipe kotak, perusahaan industri dan pertambangan, mal perbelanjaan, bandara, kereta bawah tanah, pembangkit listrik tenaga angin, rumah sakit, stadion, kereta api, terowongan dan tempat-tempat lainnya.
HXGN (H) □ -12 memenuhi persyaratan standar nasional yang relevan, standar industri tenaga listrik, standar internasional dan standar lainnya. Sakelar dan komponen listrik utamanya adalah modul terintegrasi, dan bagian konduktif antara fase dienkapsulasi oleh isolasi padat. Konektor kabel terlindung digunakan untuk kabel eksternal, dan bus terisolasi terlindung digunakan untuk menghubungkan bus unit fungsional. Oleh karena itu, keamanan penggunaan sangat ditingkatkan. Pada saat yang sama, mekanisme operasinya mengadopsi mekanisme musim semi, dan kehidupan mekaniknya lebih dari 10.000 kali. Semua data operasi dan status peralatan dapat dipantau dari jarak jauh dan tidak dijaga. Ini adalah perangkat distribusi daya yang unggul.
Unit-unit berikut dapat dipilih di kabinet untuk membentuk unit catu daya yang ekonomis dan praktis: unit pemutus sirkuit vakum (630A, 20-25KA); Unit sakelar beban vakum (630, 20-25KA).
● Tabel parameter teknis
◆ Kabinet pemecah
|
Barang |
Satuan |
Data |
||
|
Tegangan Dinilai |
Kv |
12 |
||
|
Frekuensi nilai |
Hz |
50 |
||
|
Tingkat insolasi dinilai |
1 menit frekuensi daya tahan tegangan |
Ground, alternatif |
Kv |
42 |
|
Fraktur isolasi |
48 |
|||
|
Lightning Impulse menahan tegangan (puncak) |
Ground, alternatif |
Kv |
75 |
|
|
Fraktur isolasi |
85 |
|||
|
1 menit frekuensi daya tahan tegangan loop kontrol (ke ground) |
Kv |
2 |
||
|
Nilai arus |
A |
630 |
||
|
Dinilai jangka pendek saat ini (nilai virtual) |
Sirkuit/pembumian utama |
Itu |
24/4s |
|
|
Loop koneksi landasan |
Itu |
21.7/4s |
||
|
Puncak Puncak Nilai Arus |
Sirkuit/pembumian utama |
Itu |
63 |
|
|
Loop koneksi landasan |
Itu |
54.5 |
||
|
Nilai-Sirkuit Pendek Dinilai Saat Ini dan Waktu |
Ka/waktu |
25/30 |
||
|
Arus penutupan sirkuit pendek dinilai (puncak) |
Itu |
63 |
||
|
Arus pemecahan pengisian kabel pengisian daya |
A |
25 |
||
|
Pengoperasian terukur pemutus sirkuit |
|
0-0.3S-CO-180S-CO |
||
|
Kehidupan Mekanik |
Sakelar break /isolasi sirkuit |
Waktu |
10000/3000 |
|
|
Gelar IP |
Kotak tertutup |
|
IP67 |
|
|
Switchgear shell |
|
IP4X |
||
|
Tekanan gas |
Tingkat pengisian gas terukur (20 ℃, tekanan pengukur) |
MPa |
0.02 |
|
|
Level Fungsi Gas Min berperingkat (20 ℃, tekanan pengukur) |
MPa |
0 |
||
|
Kemampuan seal |
Tingkat kebocoran tahunan |
%/Tahun |
≤0.05 |
|
◆ Muat kabinet sakelar
|
Barang |
Satuan |
Data |
||
|
Tegangan Dinilai |
Kv |
12 |
||
|
Frekuensi nilai |
Hz |
50 |
||
|
Tingkat insolasi dinilai |
1 menit frekuensi daya tahan tegangan |
|
Kv |
|
|
|
|
|||
|
Lightning Impulse menahan tegangan (puncak) |
|
Kv |
|
|
|
|
|
|||
|
1 menit frekuensi daya tahan tegangan loop kontrol (ke ground) |
Kv |
2 |
||
|
Nilai arus |
A |
630 |
||
|
Dinilai jangka pendek saat ini (nilai virtual) |
Sirkuit/pembumian utama |
Itu |
24/4s |
|
|
Loop koneksi landasan |
Itu |
21.7/4s |
||
|
Puncak Puncak Nilai Arus |
Sirkuit/pembumian utama |
Itu |
63 |
|
|
Loop koneksi landasan |
Itu |
54.5 |
||
|
Arus penutupan sirkuit pendek dinilai (puncak) |
Sakelar sakelar/ground |
Itu |
63 |
|
|
Arus interupsi beban aktif yang dinilai |
A |
630 |
||
|
Arus interupsi loop tertutup yang dinilai |
A |
630 |
||
|
5%peringkat arus interupsi beban aktif |
A |
31.5 |
||
|
Arus pemecahan pengisian kabel pengisian daya |
A |
10 |
||
|
Waktu pemecahan beban aktif yang dinilai |
Waktu |
100 |
||
|
Ground Fault Current Breaking |
A/waktu |
31.5/10 |
||
|
Sirkuit dan pengisian kabel Gangguan arus di bawah arus gangguan tanah. |
A/waktu |
17.4/10 |
||
|
Kehidupan Mekanik |
Sakelar break /isolasi sirkuit |
Waktu |
10000/3000 |
|
|
Gelar IP |
Kotak tertutup |
|
IP67 |
|
|
Switchgear shell |
|
IP4X |
||
|
Tekanan gas |
Tingkat pengisian gas terukur (20 ℃, tekanan pengukur) |
MPa |
0.02 |
|
|
Level Fungsi Gas Min berperingkat (20 ℃, tekanan pengukur) |
MPa |
0 |
||
|
Kemampuan seal |
Tingkat kebocoran tahunan |
%/Tahun |
≤0.05 |
|

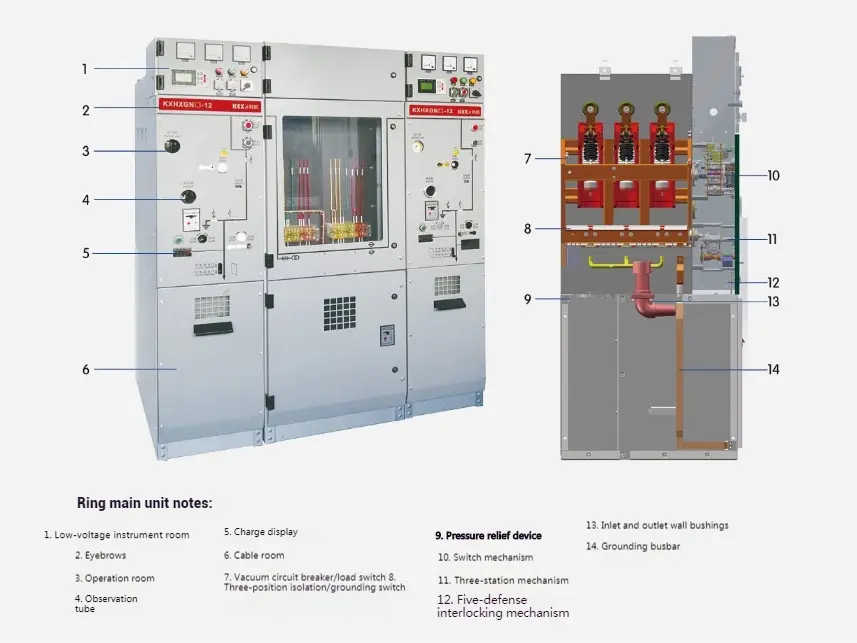

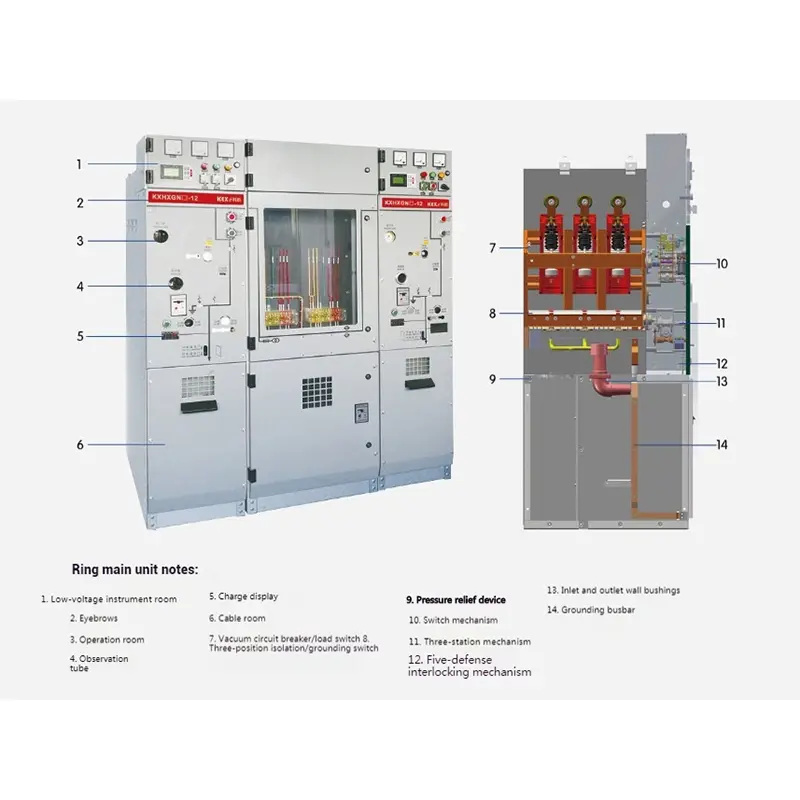

● Struktur produk

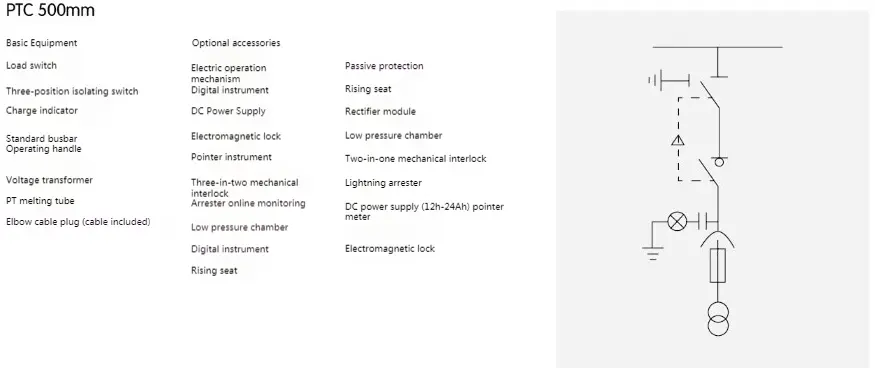

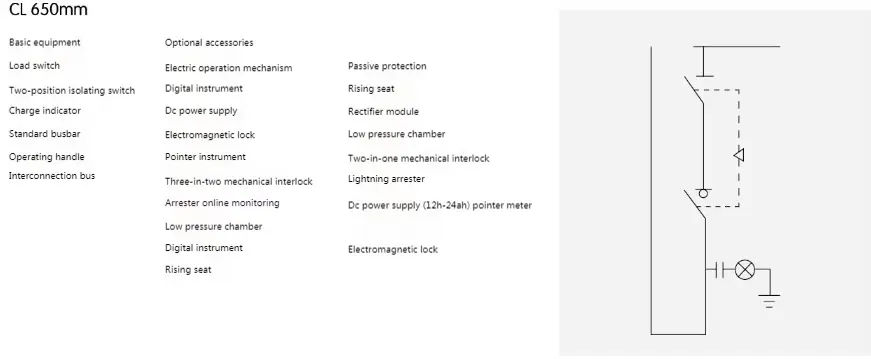

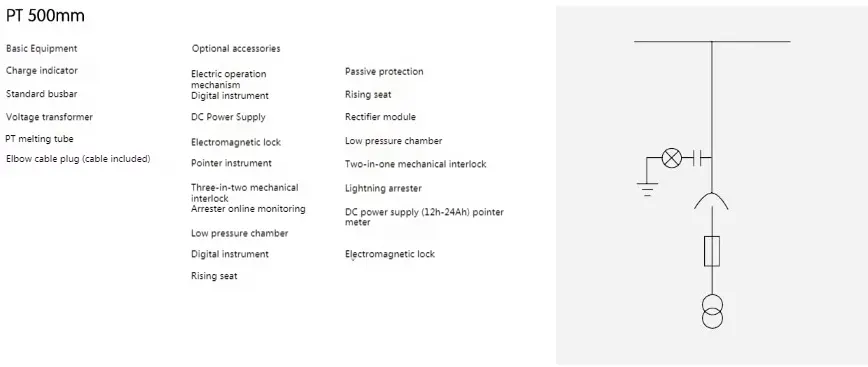

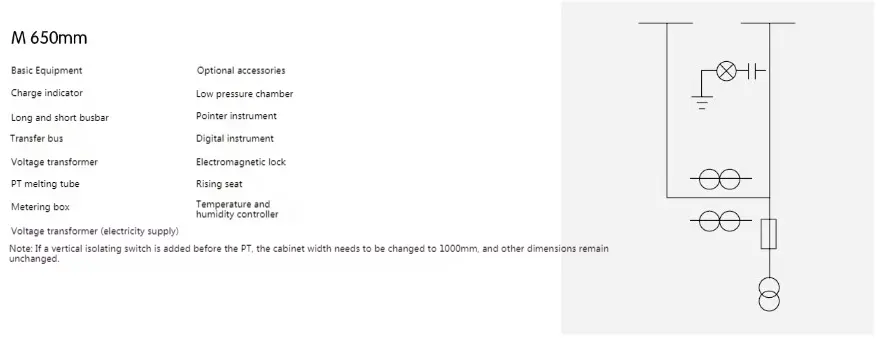

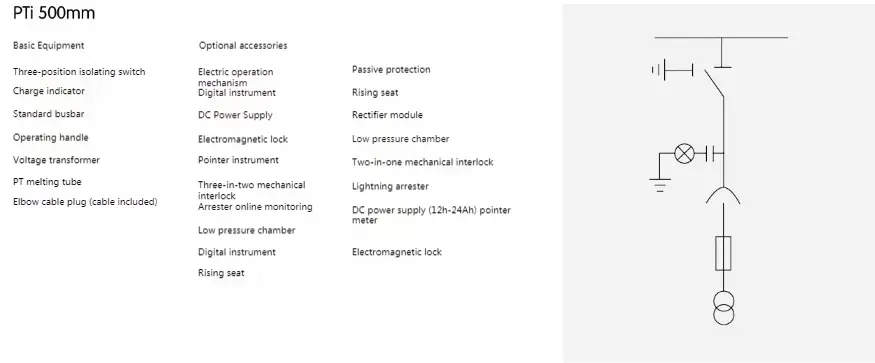

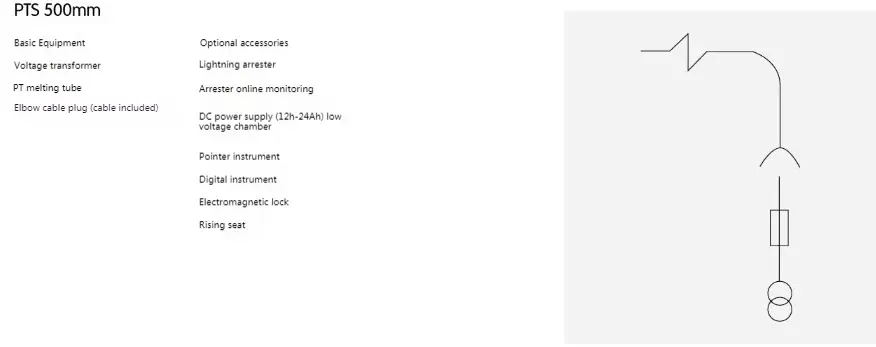

● Rencana alokasi kabinet bersih cincin tegangan tinggi

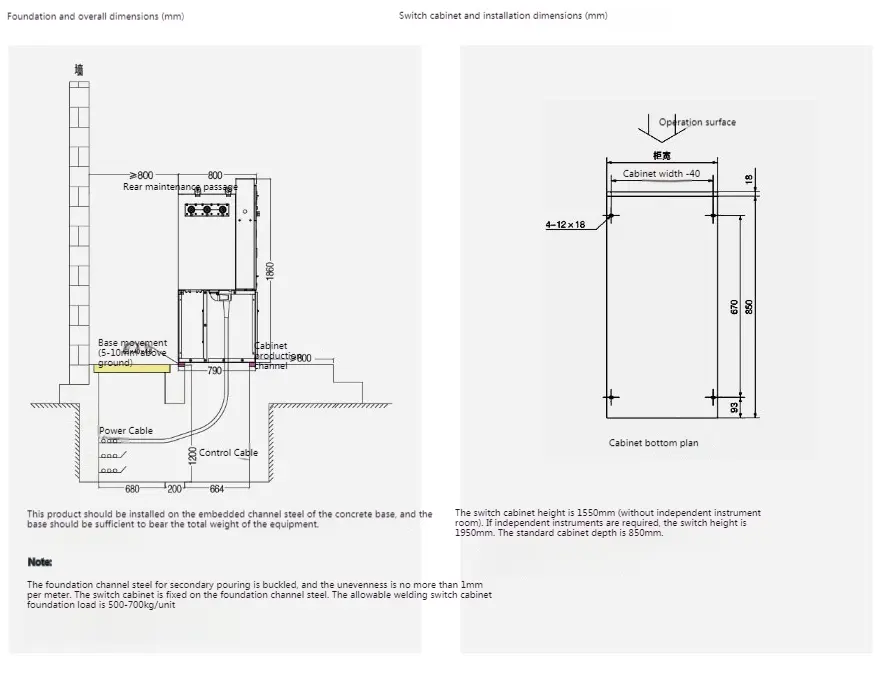

◆ Instruksi instalasi
