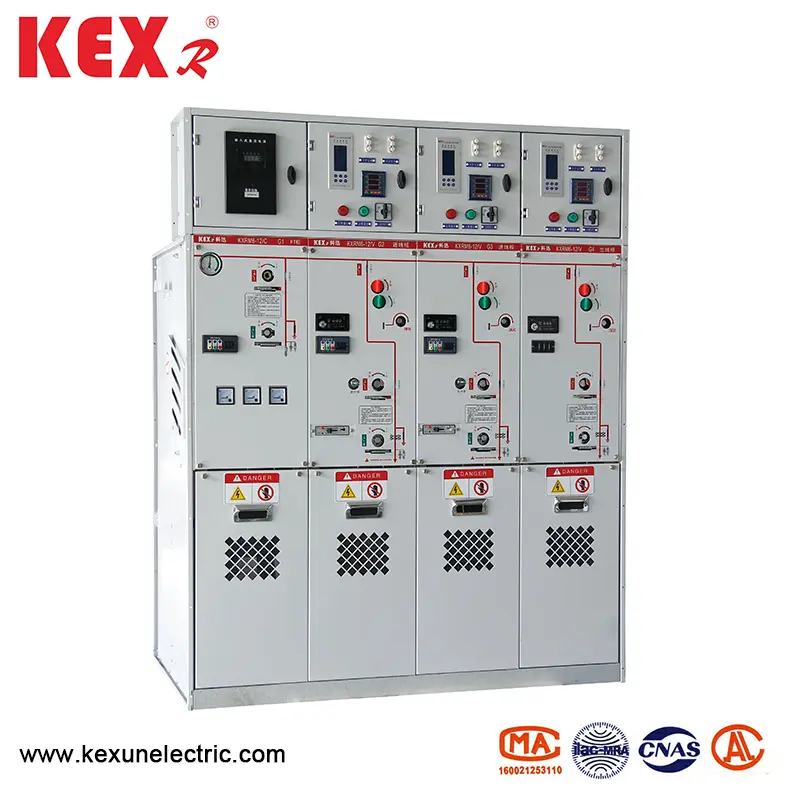

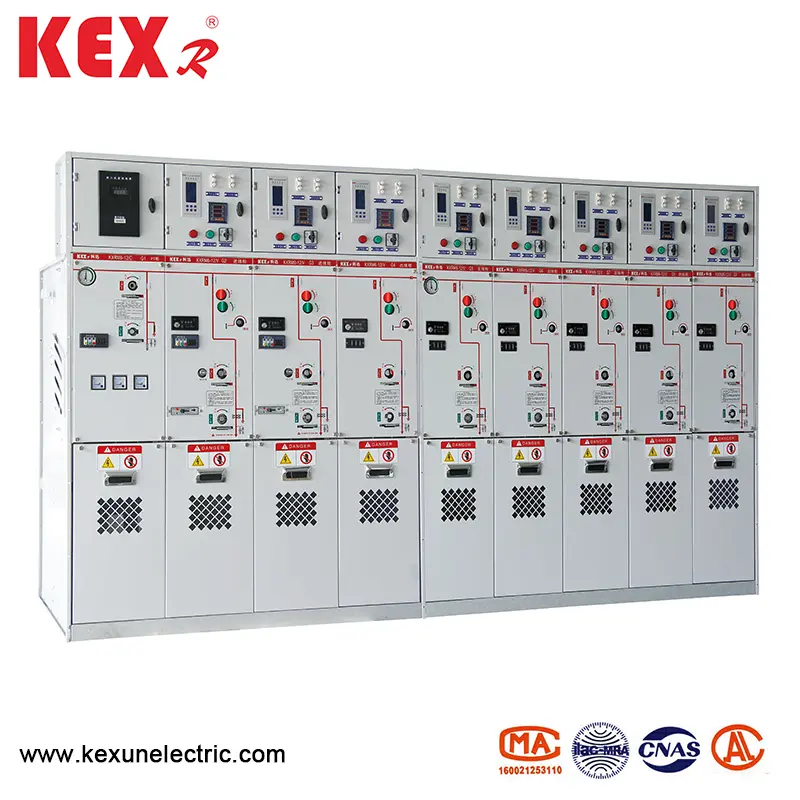

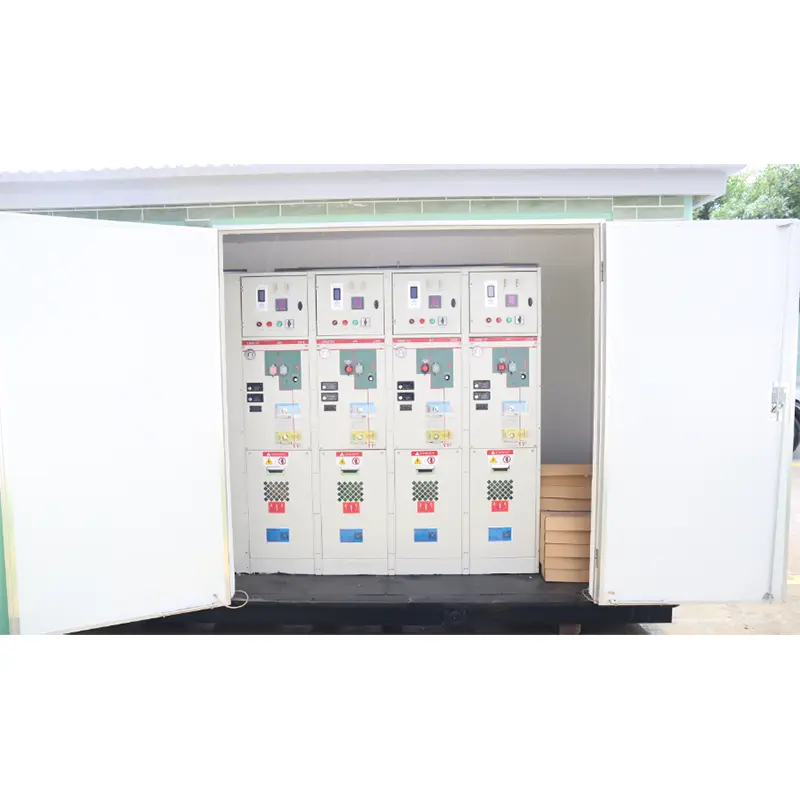

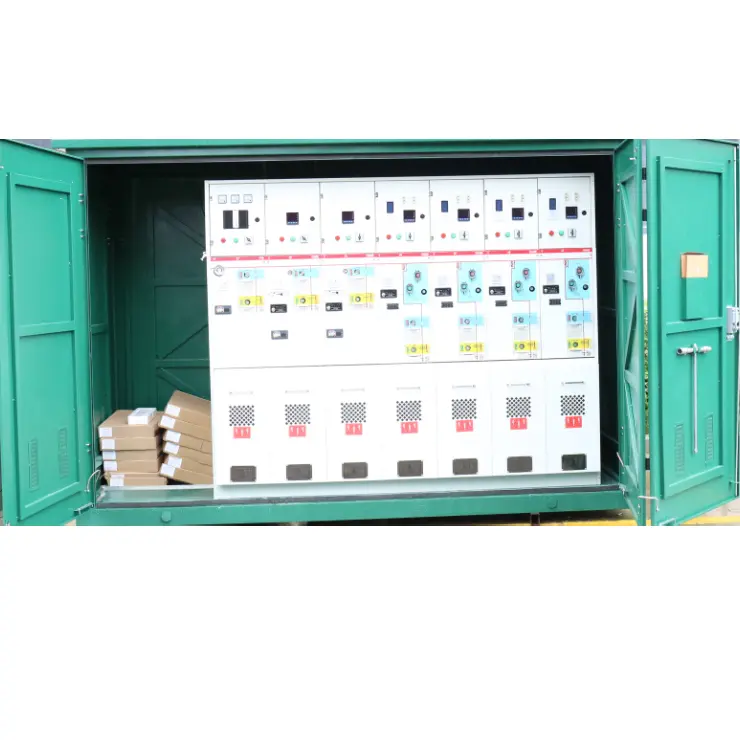

Semua kabinet gas terisolasi tertutup

● Kondisi penggunaan

KXMR6-12 Jenis Semua semua kabinet gas terisolasi tertutup cocok untuk berbagai lingkungan seperti suhu tinggi dan rendah (+40 ℃ ~ -40 ℃), kelembaban, debu, polusi garam, tambang dan ketinggian tinggi (1000m), pencelupan jangka pendek dalam air dalam waktu 24 jam tidak mempengaruhi penggunaan.

Catatan: Jika ketinggian lebih tinggi, harap tunjukkan ketinggian spesifik.

● Fitur produk

▶ KXRM6-12 Semua kabinet gas terisolasi menggunakan gas SF6 sebagai media pemadam dan isolasi busur.

▶ Kabinet sepenuhnya disegel dan terisolasi; Busbar, sakelar, dan bagian hidup sepenuhnya tertutup cangkang stainless steel.

▶ Rongga diisi dengan gas 1.4bar SF6, dan tingkat perlindungan mencapai IP67: Seluruh perangkat sakelar sama sekali tidak terpengaruh oleh kondisi lingkungan eksternal, yang dapat memastikan operasi normal sakelar bahkan dalam kasus ekstrem seperti perendaman air jangka pendek, dan produk bebas perawatan seumur hidup.

▶ Kabinet memiliki perangkat interlocking "lima prevensi" yang sempurna, yang sepenuhnya menghilangkan kemungkinan kegagalan operasi personel dan peralatan yang disebabkan oleh kesalahan operasi manusia.

▶ Semua kabinet memiliki saluran pelepas tekanan tekanan aman yang andal, yang dapat memastikan keamanan pribadi operator bahkan dalam kasus yang ekstrem.

▶ Kabinet dibagi menjadi dua jenis: kombinasi unit tetap dan kombinasi unit yang dapat diperluas.

▶ Ukuran KXRM6-12 Semua Kabinet Gas Terinsulasi Tertutup nyaman untuk dipasang, dan dapat cocok untuk tempat-tempat dengan ruang sempit dan kondisi lingkungan yang buruk.

▶ Kabinet dapat dilengkapi dengan perangkat listrik, remote control dan pemantauan sesuai dengan kebutuhan pengguna yang berbeda.

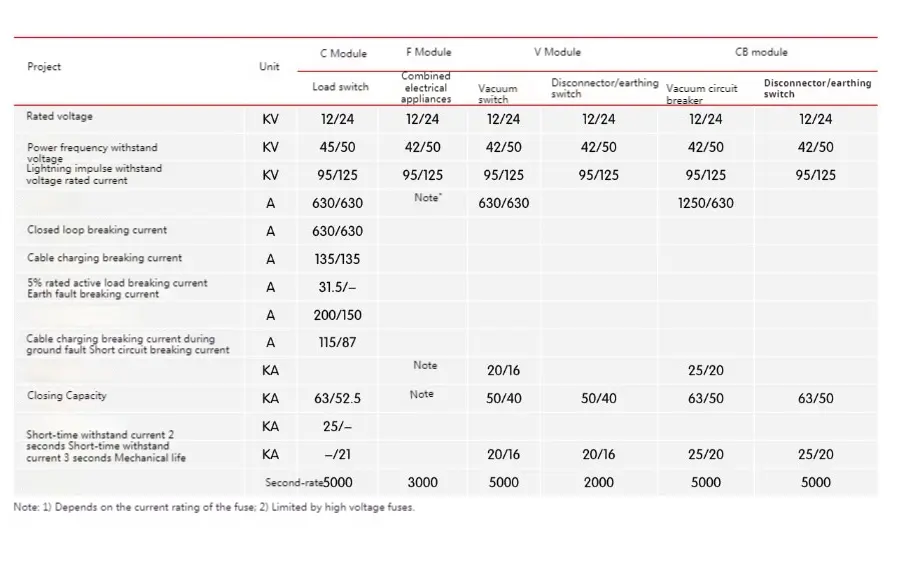

● Parameter teknis

● Perlindungan transformator dan garis

KXRM6-12 semua unit kabinet gas terisolasi yang dikombinasikan tipe kombinasi menyediakan dua mode perlindungan transformator, yaitu, peralatan kombinasi sekering sakelar beban dan pemutus sirkuit dengan perlindungan relai.

1. Perlindungan Transformer adalah kombinasi dari sekering tegangan tinggi dan sakelar beban yang membatasi saat ini. Ruang sekering akan dipasang di belakang selungkup terkunci terpisah yang terletak di bagian depan unit. Sakelar beban menggunakan mekanisme penyimpanan energi pegas, yang dapat dipicu oleh striker sekering.

2. Dalam urutan untuk memfasilitasi penggantian sekering, pegangan operasi dapat digunakan untuk menghapus penutup ujung ruang sekering. Mekanisme tersandung sekering adalah pra-posisinya, yang memastikan kinerja tahan air dari seluruh sistem.

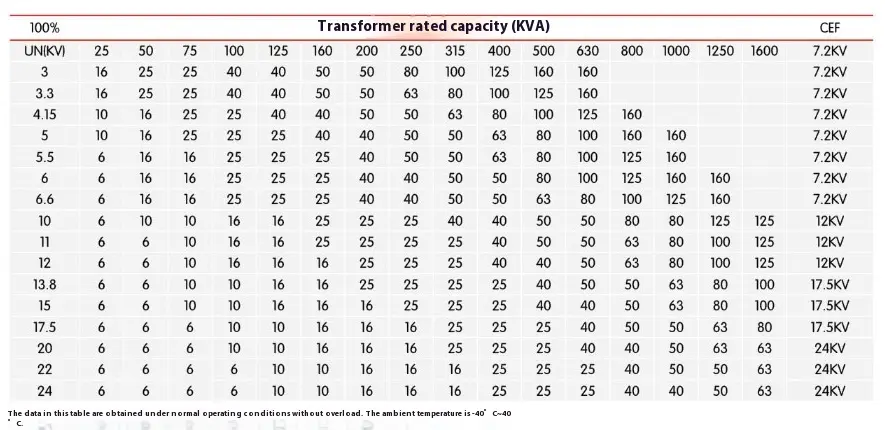

● Tabel perbandingan sekering dan transformator

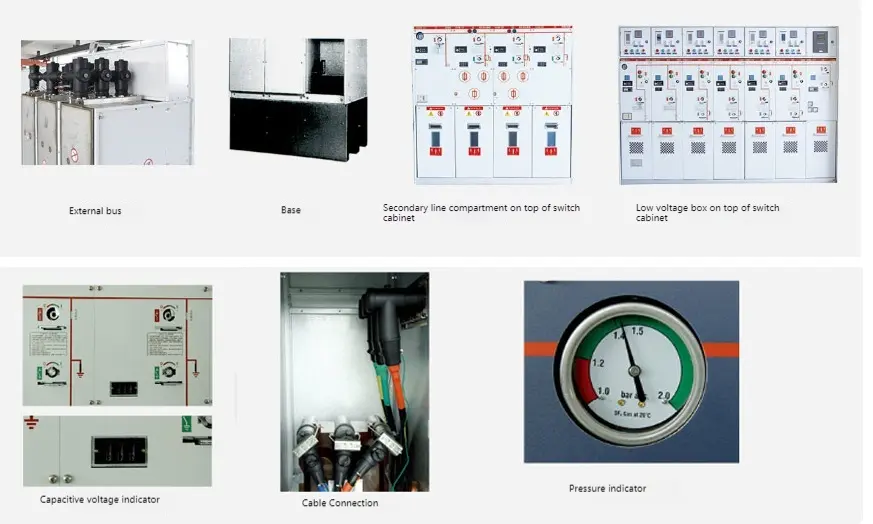

● Aksesori opsional

◆ Kontak tambahan

Semua sakelar beban dan pemutus sirkuit dapat dilengkapi dengan posisi sakelar 2No+2NC. Koil perjalanan paralel (AC atau DC) dapat dipasang pada sakelar transformator dan pemutus sirkuit, dan komponen kontrol tegangan rendah terletak di belakang panel depan.

◆ Indikasi tegangan

Indikator tegangan kapasitif menunjukkan apakah bushing diisi atau tidak, dan soket di atasnya dapat digunakan untuk fase nuklir.

◆ Sirkuit pendek dan indikator kesalahan ground

Untuk memfasilitasi lokasi kesalahan, modul sakelar kabel dapat dilengkapi dengan rangkaian pendek dan indikator kesalahan grounding untuk deteksi kesalahan sederhana.

◆ Operasi listrik

Ini adalah skema standar untuk mekanisme operasi manual unit sakelar kabel dan unit transformator. Anda juga dapat memilih untuk memasang mekanisme operasi listrik. Sakelar kabel, pemutus sirkuit vakum, dan sakelar pentanahan semuanya dioperasikan oleh mekanisme yang terletak di belakang panel depan. Semua sakelar dan pemutus sirkuit dapat dioperasikan dengan pegangan pengoperasian (konfigurasi standar), atau dapat dilengkapi dengan mekanisme operasi motor (aksesori). Namun, sakelar pentanahan hanya dapat dioperasikan secara manual, dan mekanisme dengan kemampuan untuk menutup arus kesalahan dikonfigurasi.

◆ Kabel

Bushing standar sesuai dengan DIN47636 dipasang. Semua busing memiliki ketinggian yang sama dari tanah dan dilindungi oleh pelat penutup ruang kabel. Beberapa pelat penutup dapat diselingi dengan sakelar grounding, dan pelat penutup ruang kabel ganda khusus juga dapat digunakan untuk saluran masuk kabel ganda.

◆ Indikator tekanan

Biasanya dilengkapi dengan indikator tekanan, yang dibentuk oleh pengukur tekanan. Selain itu, kontak listrik dapat disediakan untuk menunjukkan pengurangan tekanan.

◆ Kunci kunci

Kunci kunci untuk pemutus sirkuit, sakelar beban dan sakelar pentanahan dapat dipasang. Ini dapat dilengkapi dengan semi-shelter yang saling terkait, yang cocok untuk pemutus sirkuit, sakelar beban dan sakelar grounding.

◆ Quencher

Semua unit jaringan cincin dapat dilengkapi dengan arcters busur. Ketika melengkung terjadi di dalam, arcter busur akan secara otomatis menutup pada bushing yang masuk, termasuk modul D, DE dan V, dan semua modul kabel dapat dilengkapi dengan arrestor busur. Mereka harus memesan dengan unit dan tidak dapat mengubahnya. Tindakan alat pemadam busur dapat ditunjukkan dengan metode ini, dan kontak listrik di kabinet SF6 terhubung ke terminal di belakang panel depan.

● Deskripsi program

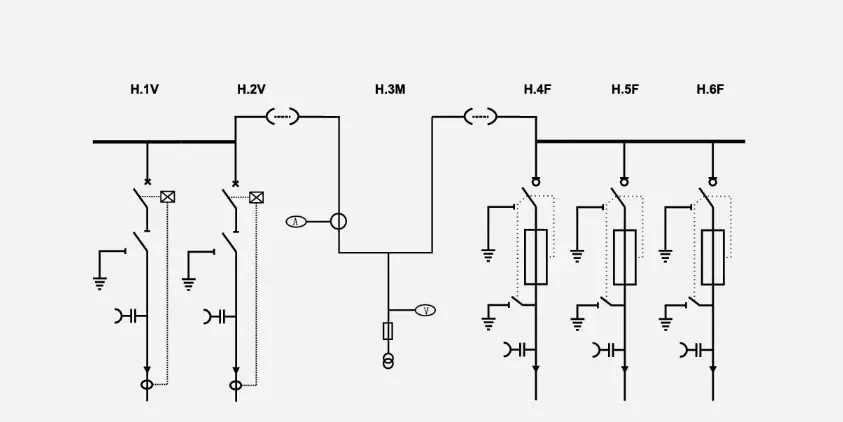

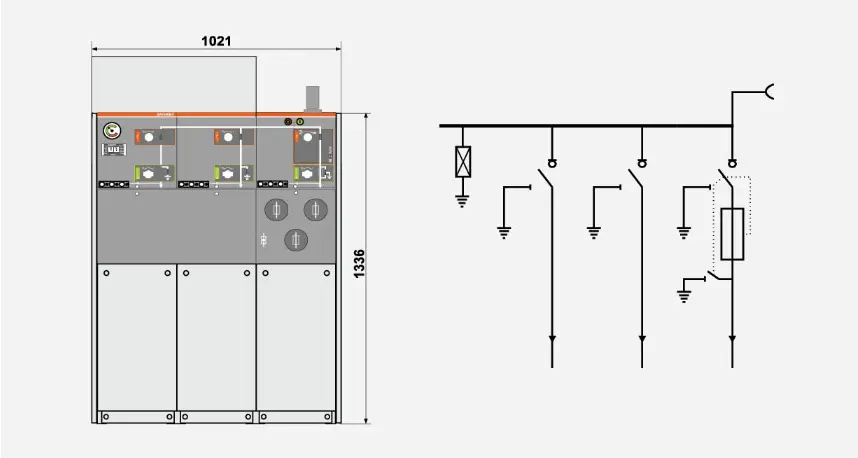

◆ Skema 1 SA+CCF+

Pasang arester petir di bus dan biarkan untuk ekspansi.

Catatan: Jumlah unit sakelar tidak boleh kurang dari 3.

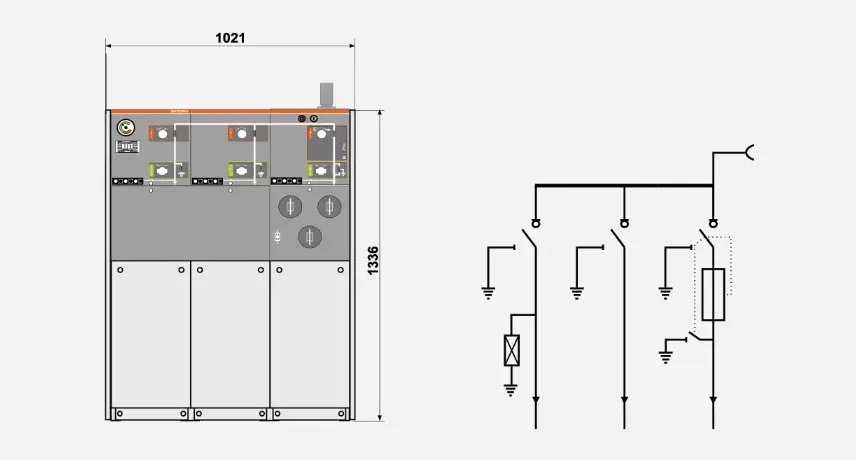

◆ Skema 2 CCF+

Pasang Lightning Arrester ke jalur yang masuk dan ekspansi cadangan.

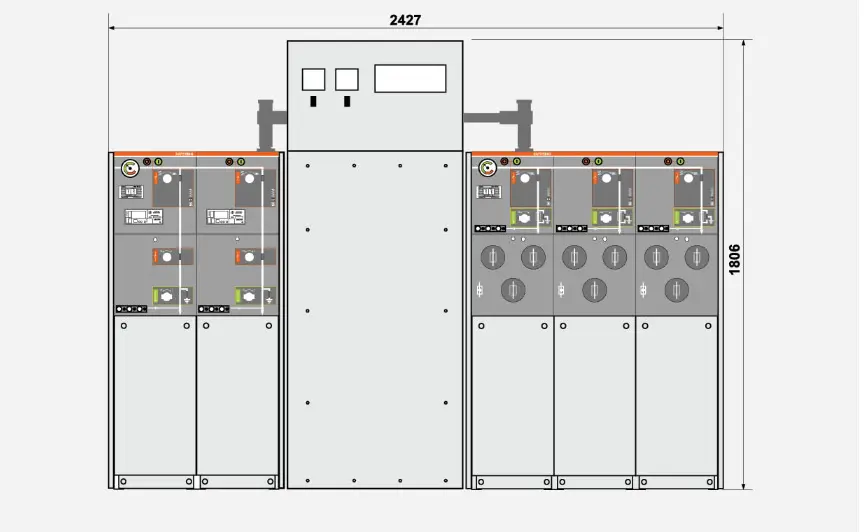

◆ Skema 3 W+M+FFF

Perhitungan sisi tekanan tinggi
