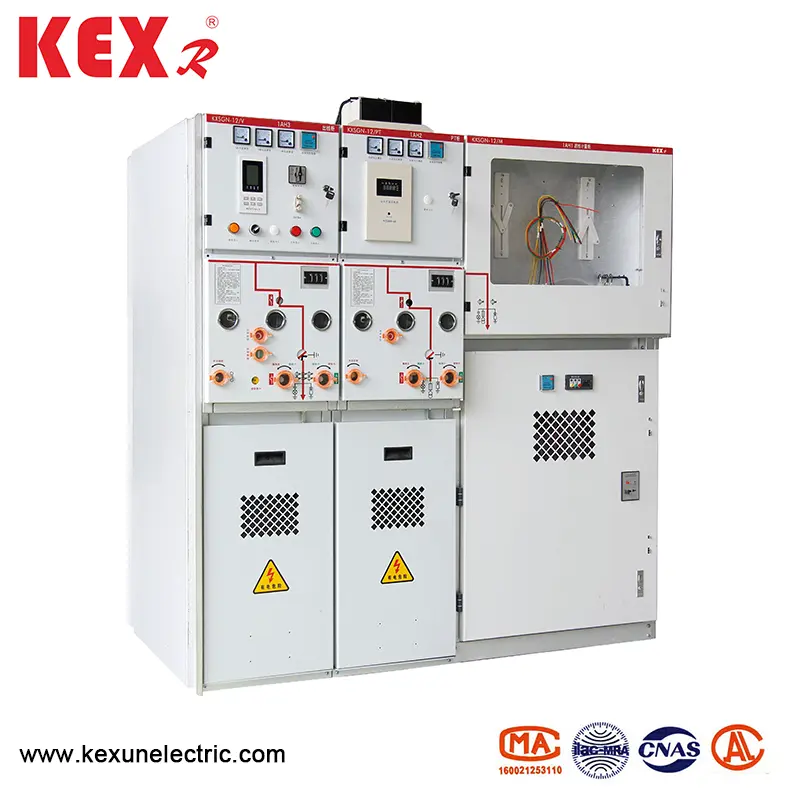

Peralatan sakelar tegangan menengah tertutup yang solid
KEXUN adalah pemasok yang berspesialisasi dalam produksi peralatan transmisi dan transformasi daya di Cina. Peralatan sakelar tegangan menengah tertutup yang disolidasi adalah salah satu produk utama KEXR. Ini menggunakan bahan isolasi yang solid sebagai media isolasi utama, memberikan serangkaian solusi yang sempurna untuk pengguna pemutakhiran dan distribusi jaringan listrik.
Model: KXSGN-12
Merek ： Kexr
Model: KXSGN-12
Merek ： Kexr
● Tinjauan produk
KXSGN-12 Peralatan sakelar tegangan menengah terisolasi solid memiliki banyak skema seperti perlindungan pemutus sirkuit, perlindungan transformator, kontrol beban, listrik kombinasi sekering, catu daya PT, pengangkatan coupler bus dan sebagainya. Produk ini dapat digunakan sebagai peralatan distribusi jaringan cincin sistem daya, dan juga dapat digunakan sebagai peralatan distribusi daya untuk konstruksi perkotaan perusahaan industri dan pertambangan, dengan karakteristik multi-fungsi dan fleksibilitas.
Peralatan sakelar tegangan menengah terisolasi tertutup solid mengadopsi bahan isolasi padat sebagai media isolasi utama, interrupter vakum, koneksi konduktif, pemutusan, sakelar pentanahan, bus utama, bus cabang dan sirkuit listrik utama lainnya dibungkus dan dikemas dengan medium isolasi padat ke dalam satu atau beberapa modul dengan fungsi tertentu, yang dapat digabungkan atau dikeluarkan lagi dan dikembangkan lagi dan dikategorkan.
● Kondisi penggunaan
Suhu Lingkungan ： -45 ~ 40 ℃
Max Altitude ： 4000m
Suhu rata -rata harian maks: 35 ℃
Kelembaban Harian Max ： 95%
Kelembaban Bulanan Max ： 90%
Max Seismic Intensity: Grade 8
CATATAN ： Peralatan sakelar tegangan menengah yang diisolasi solid harus dipasang di tempat tanpa getaran api, ledakan, dan getaran kekerasan.

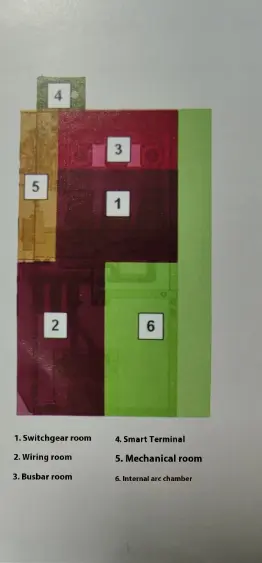

● Struktur spacer

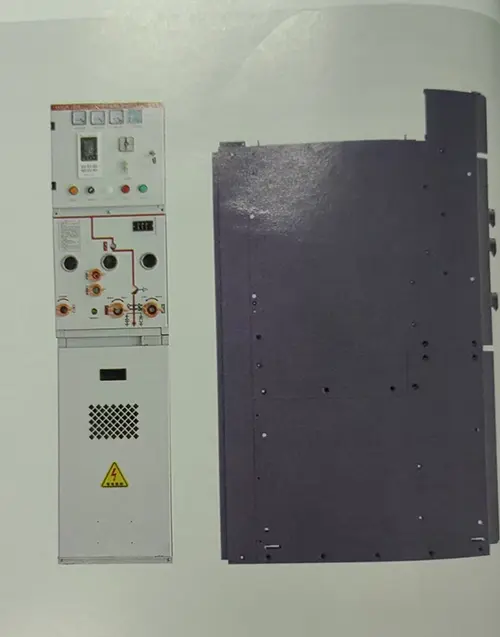

● Garis dimensi peralatan sakelar tegangan menengah terisolasi tertutup padat
◆ Jenis isolasi yang lebih rendah
|
Rencana |
Lebar kabinet |
Kedalaman kabinet |
Tinggi kabinet |
Perlindungan teratas |
|
Pt Line Incoming |
450 |
940 |
1500 |
Tingkatkan 200 |
|
Masuk dan Garis Besar |
375 |
940 |
1500 |
Tingkatkan 200 |
|
Sakelar interkoneksi |
375 |
940 |
1500 |
Tingkatkan 200 |
|
Isolasi interkoneksi |
375 |
940 |
1500 |
Tingkatkan 200 |
|
Pengangkatan busbar |
375 |
940 |
1500 |
Tingkatkan 200 |
|
Pengukuran tradisional |
750 |
940 |
1500 |
Tingkatkan 200 |
|
Pengukuran kompak |
375 |
940 |
1500 |
Tingkatkan 200 |
|
Catu Daya Pt |
450 |
940 |
1500 |
Tingkatkan 200 |
|
Stasiun Pangkalan Kontrol dan Perlindungan |
375 |
940 |
1500 |
|
◆ Jenis isolasi atas
|
Rencana |
Lebar kabinet |
Kedalaman kabinet |
Tinggi kabinet |
Garis besar overhead |
|
Pt Line Incoming |
450 |
940 |
1800 |
Memperdalam 260 |
|
Masuk dan Garis Besar |
425 |
940 |
1800 |
Memperdalam 260 |
|
Sakelar interkoneksi |
425 |
940 |
1800 |
Memperdalam 260 |
|
Isolasi interkoneksi |
425 |
940 |
1800 |
Memperdalam 260 |
|
Pengangkatan busbar |
425 |
940 |
1800 |
Memperdalam 260 |
|
Pengukuran tradisional |
750 |
940 |
1800 |
Memperdalam 260 |
|
Pengukuran kompak |
425 |
940 |
1800 |
Memperdalam 260 |
|
Catu Daya Pt |
450 |
940 |
1800 |
Memperdalam 260 |
|
Stasiun Pangkalan Kontrol dan Perlindungan |
375 |
940 |
1800 |
|
● Parameter teknis
◆ Parameter teknis switchgear
|
Barang |
Satuan |
Data |
|||
|
Tegangan Dinilai |
Kv |
12 |
|||
|
Frekuensi nilai |
Kv |
50 |
|||
|
Nilai arus |
Kv |
630 |
1250 |
||
|
Tingkat isolasi dinilai |
Frekuensi daya tahan tegangan （ud） 1 menit |
Merusak |
A |
48 |
|
|
Bergantian |
A |
42 |
|||
|
Tanah relatif |
A |
42 |
|||
|
Lightning Impulse menahan tegangan （up） |
Merusak |
A |
85 |
||
|
Bergantian |
A |
75 |
|||
|
Tanah relatif |
A |
75 |
|||
|
Arus pemecah sirkuit pendek dinilai （1SC） |
A |
25 |
31.5 |
||
|
Nilai jangka pendek menafsirkan arus （4S） |
Itu |
25 |
31.5 |
||
|
Puncak Puncak Nilai Arus （1P） |
Itu |
63 |
80 |
||
|
Arus penutupan sirkuit pendek dinilai （puncak） (1mA) |
Itu |
63 |
80 |
||
|
Tingkat Perlindungan Kandang |
Itu |
IP4X |
|||
|
Metode operasi |
Waktu |
Jenis penyimpanan energi pegas |
|||
◆ Parameter teknis dari sakelar pentanahan terisolasi
|
Barang |
Satuan |
Data |
|||
|
Tegangan Dinilai |
Kv |
12 |
|||
|
Nilai arus |
A |
630 |
1250 |
||
|
Nilai jangka pendek menafsirkan arus （4S） |
Itu |
25 |
31.5 |
||
|
Puncak Puncak Nilai Arus |
|
63 |
80 |
||
|
|
Frekuensi daya tahan tegangan （ud） 1 menit |
Fase dan tanah |
Kv |
42 |
|
|
Merusak |
48 |
||||
|
Impuls Lightning Nilai Tegangan Tegangan （Up） |
Fase dan tanah |
Kv |
75 |
||
|
Merusak |
85 |
||||
|
Kehidupan Mekanik Disconnector (On-Off) |
Waktu |
3000 |
|||
|
Kehidupan mekanik dari sakelar landasan (off-grounding) |
Waktu |
3000 |
|||
