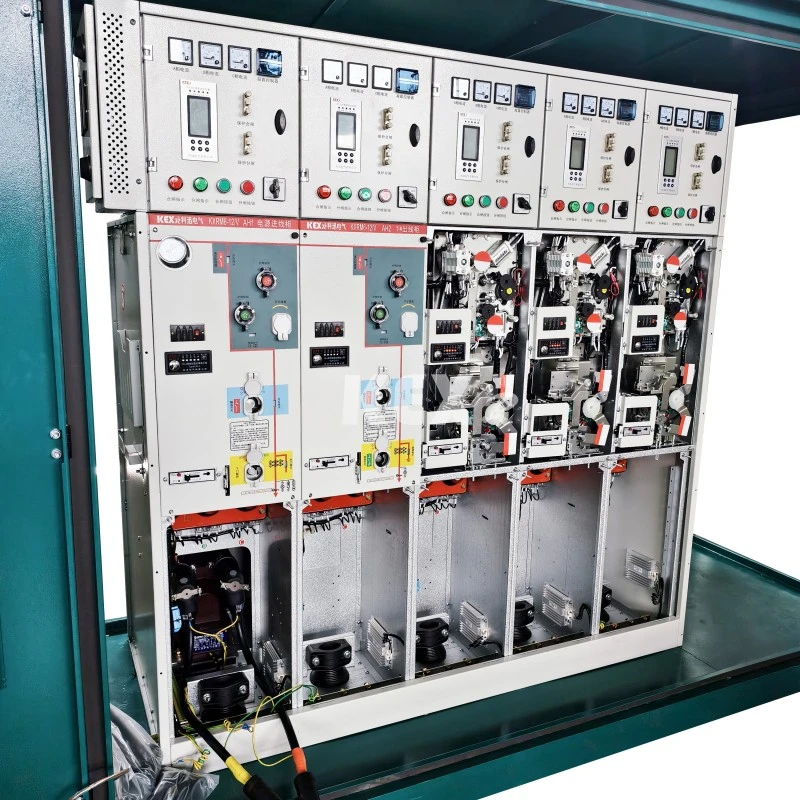

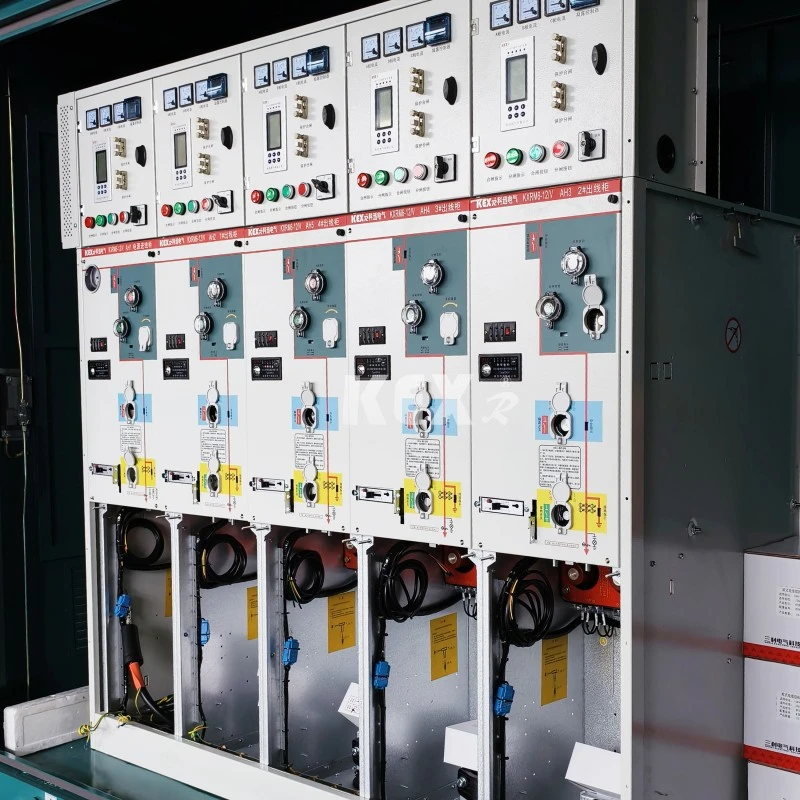

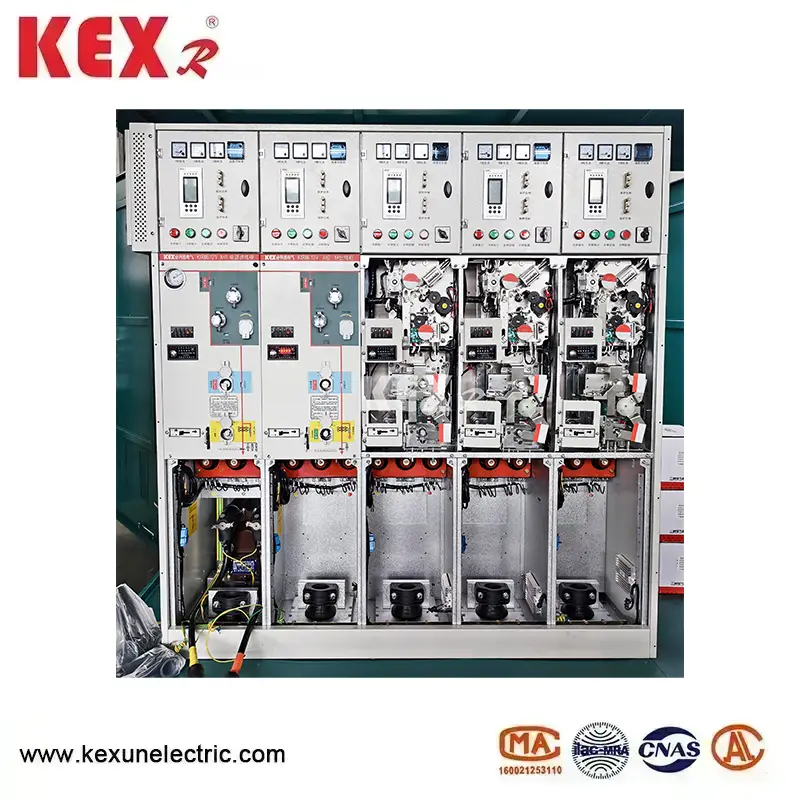

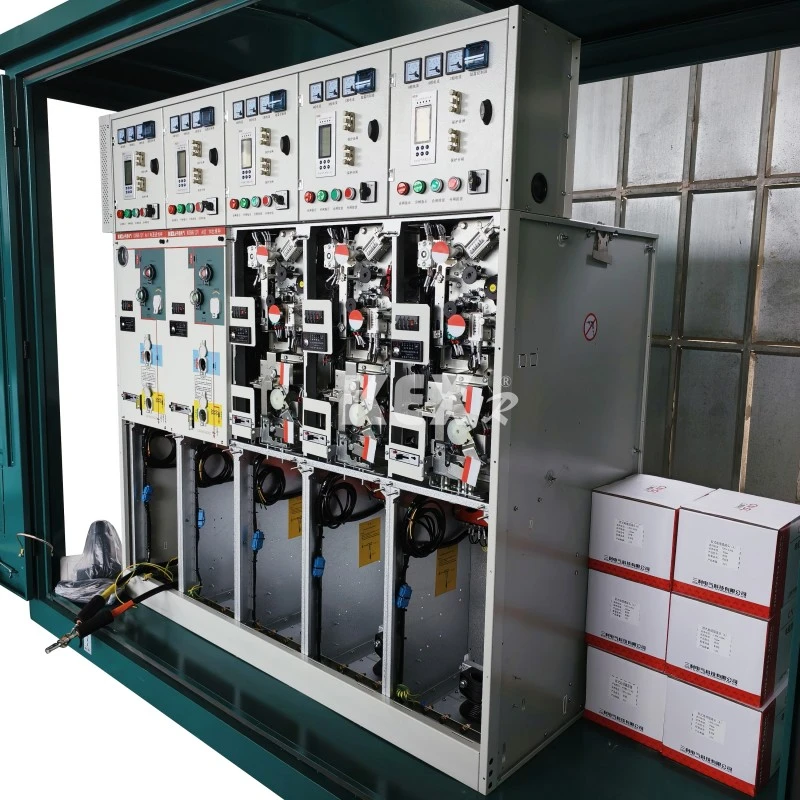

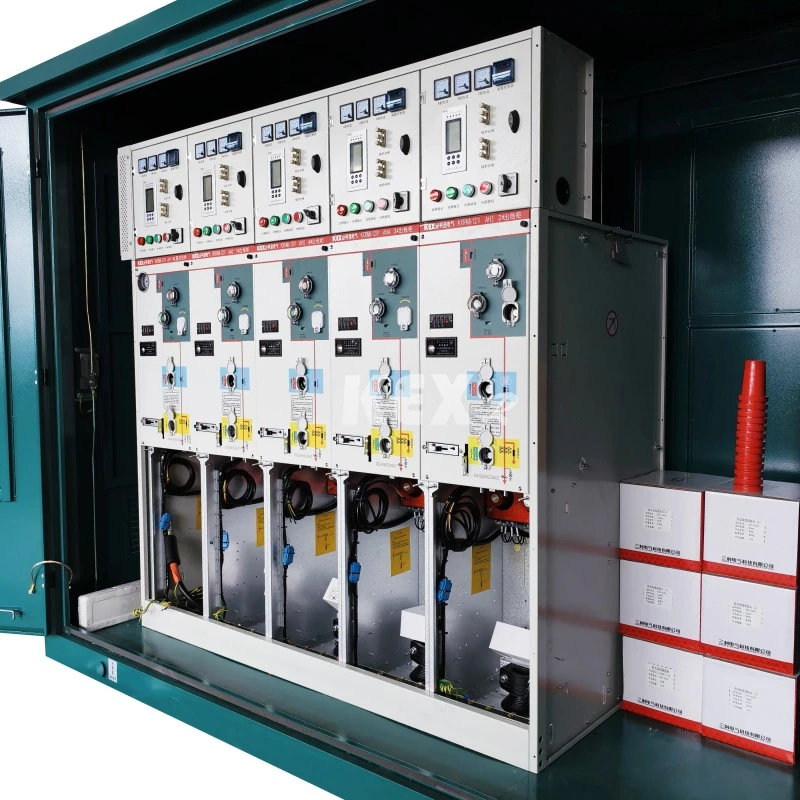

Kabinet GIS Tipe Gabungan

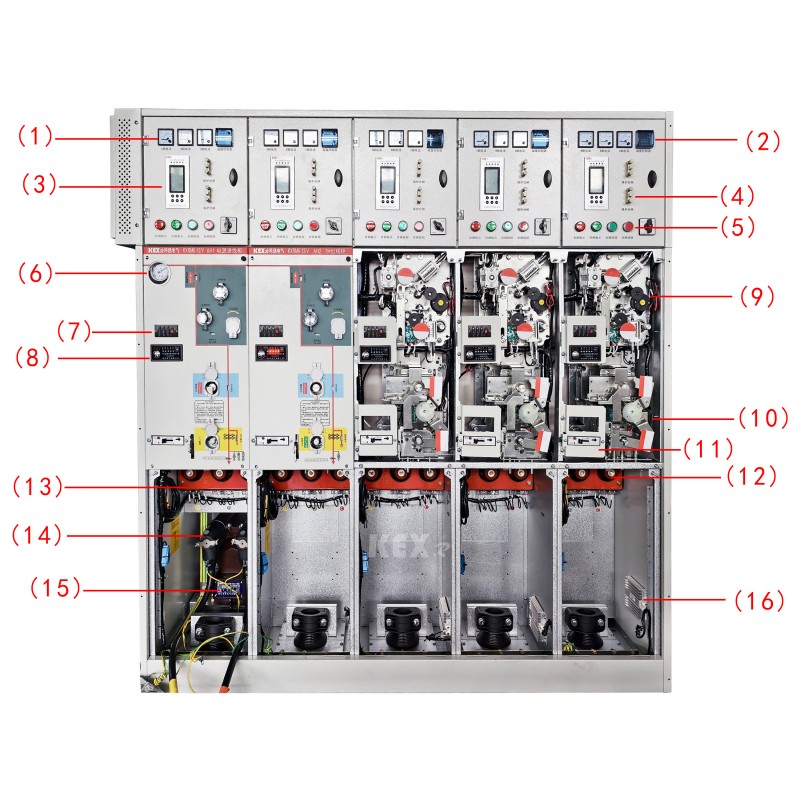

●Komponen

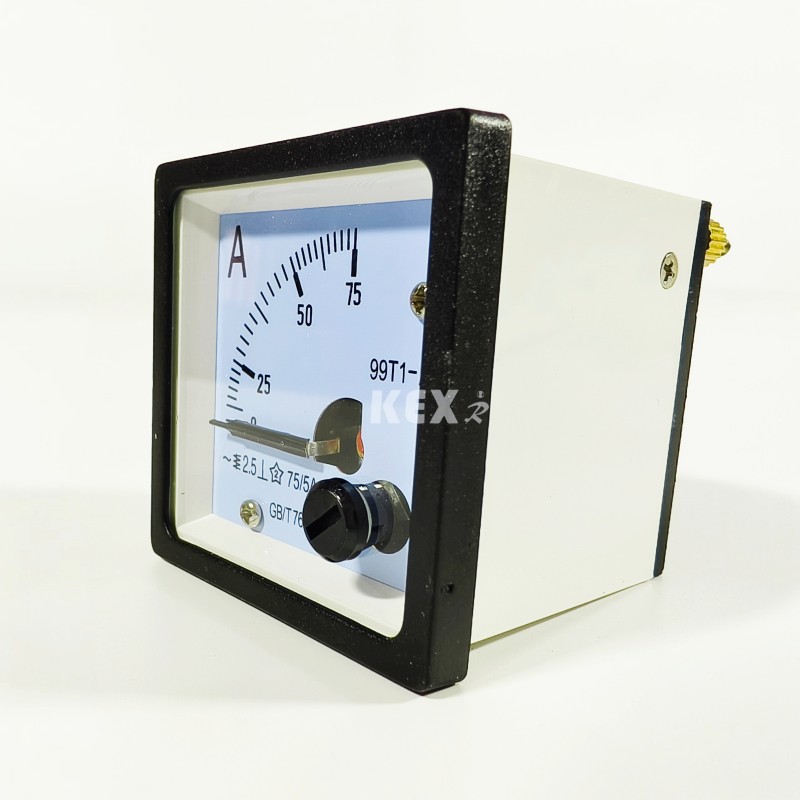

1.Ammeter

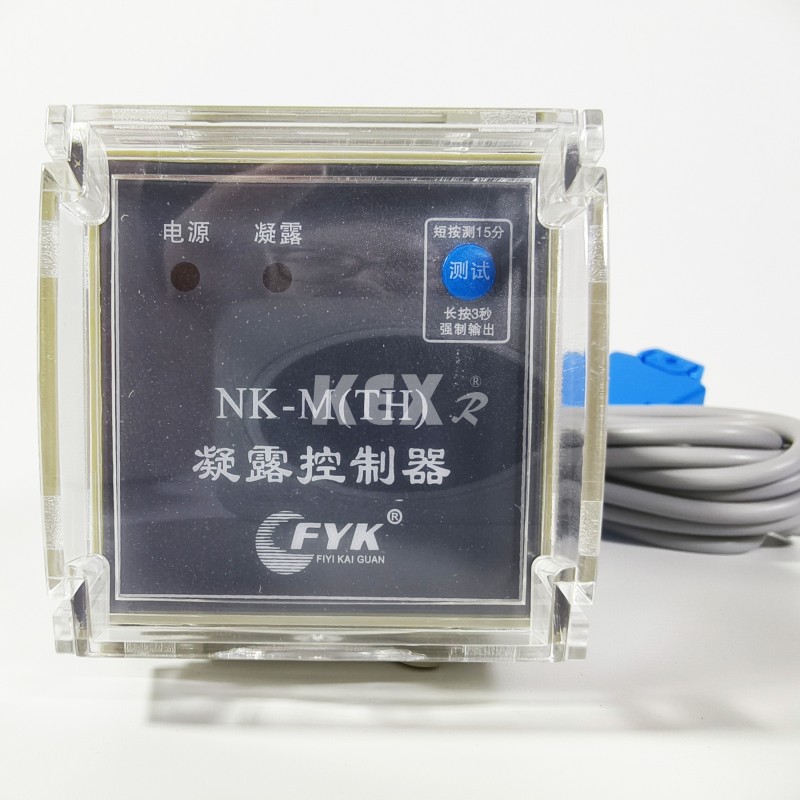

2. Pengontrol kondensasi

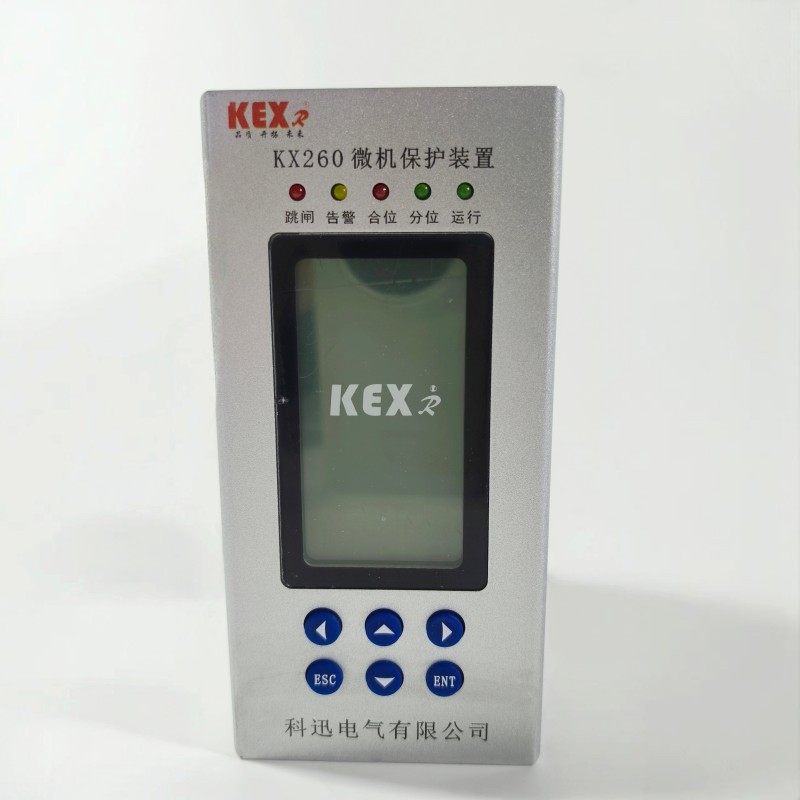

3. Perangkat perlindungan komputer mikro

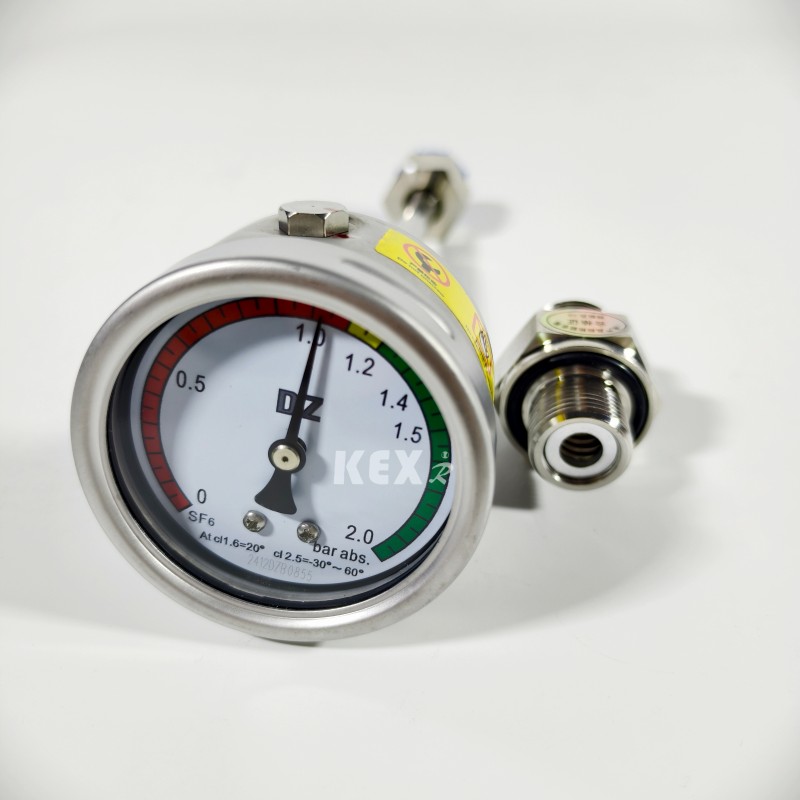

6 .Barometer

7. Layar terisi daya

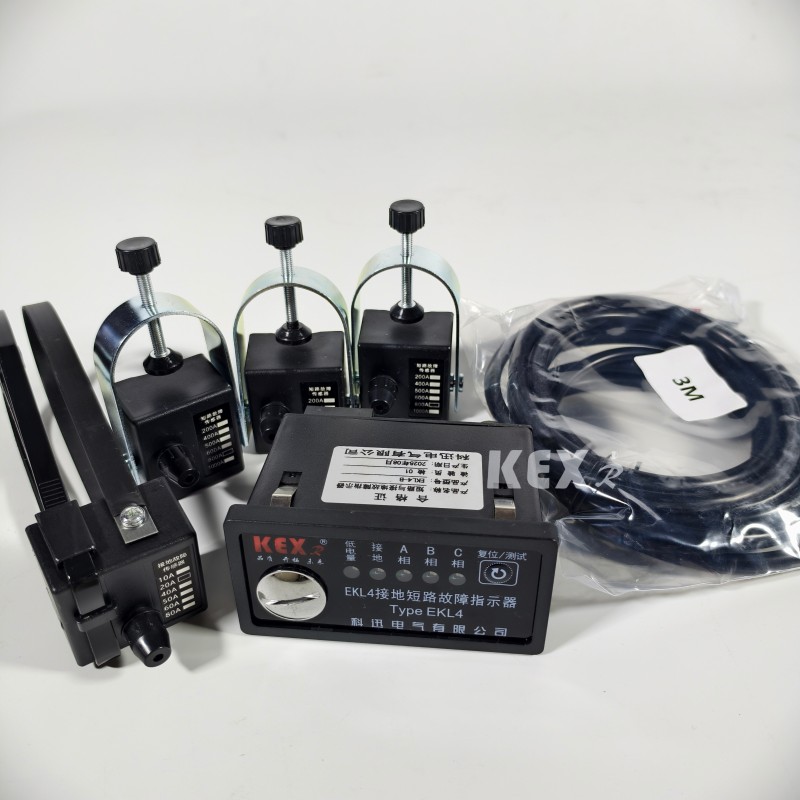

 8.. Indikator kesalahan

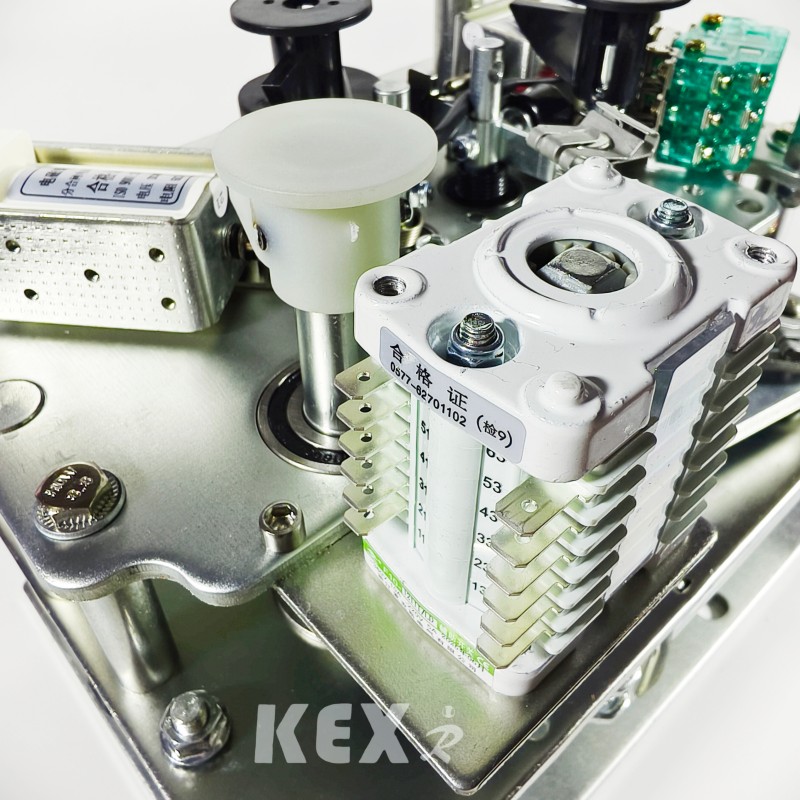

9. Mekanisme pengoperasian listrik

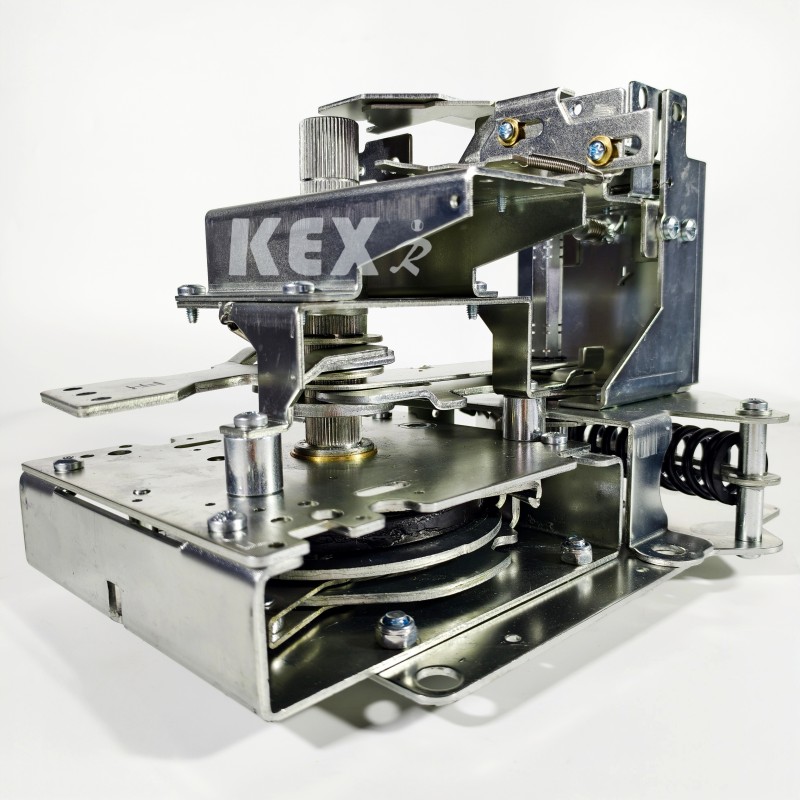

10. Mekanisme pengoperasian manual

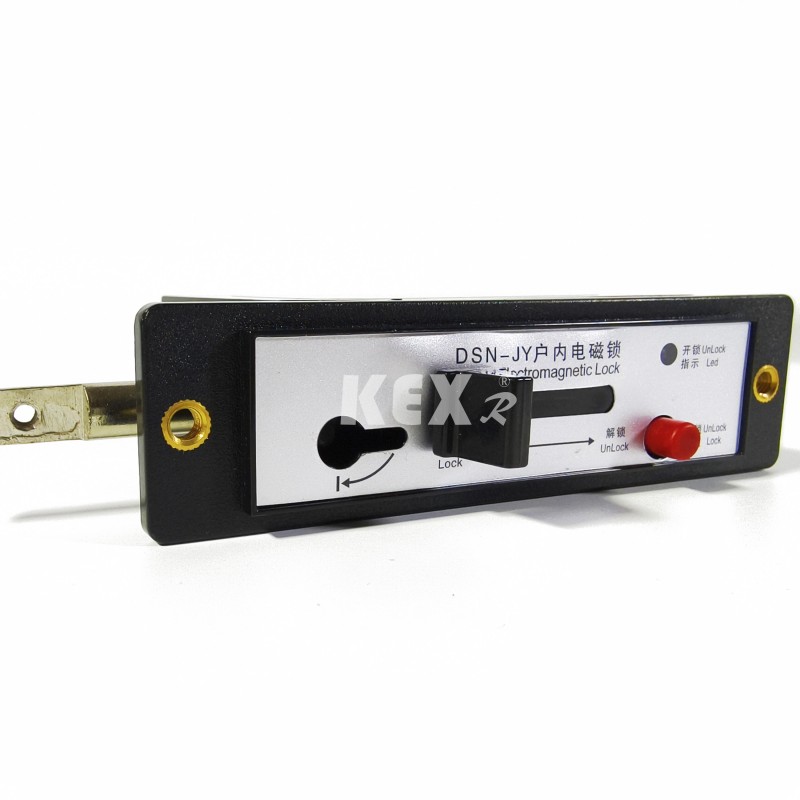

11. Kunci elektromagnetik

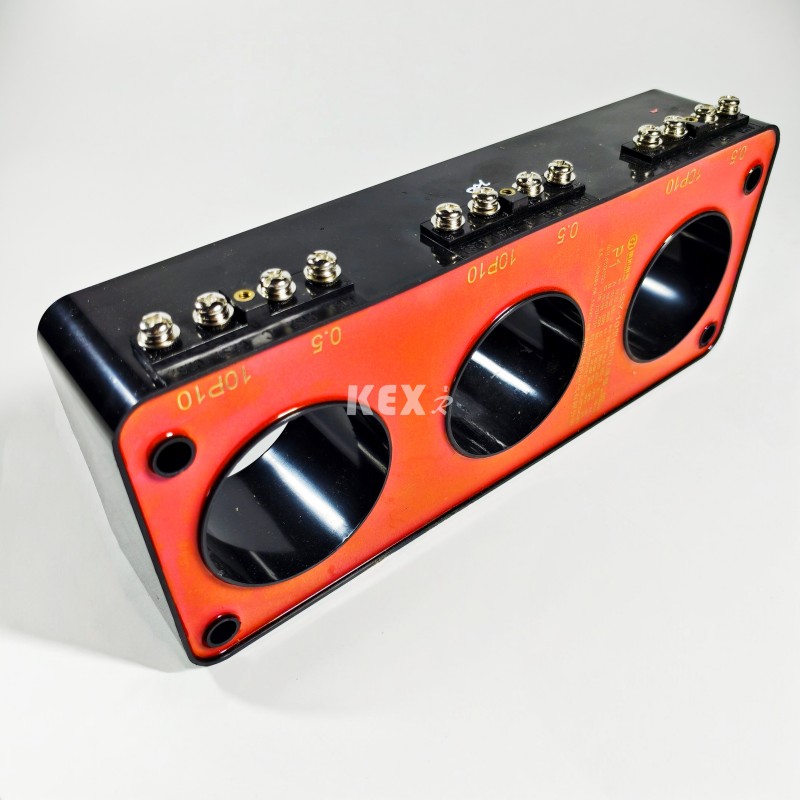

12~13 . Transformator arus

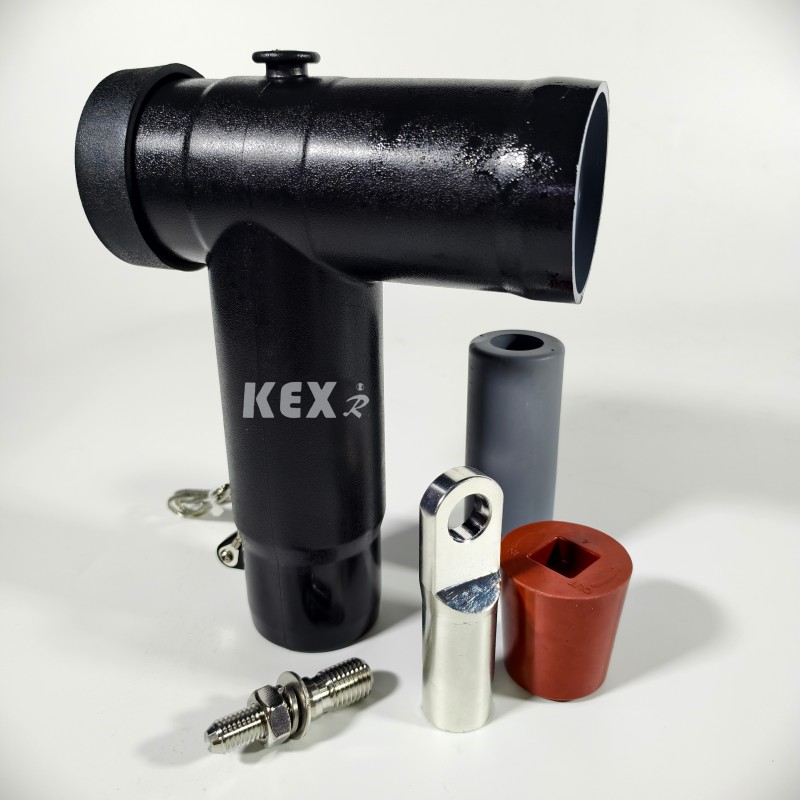

14. Steker kabel

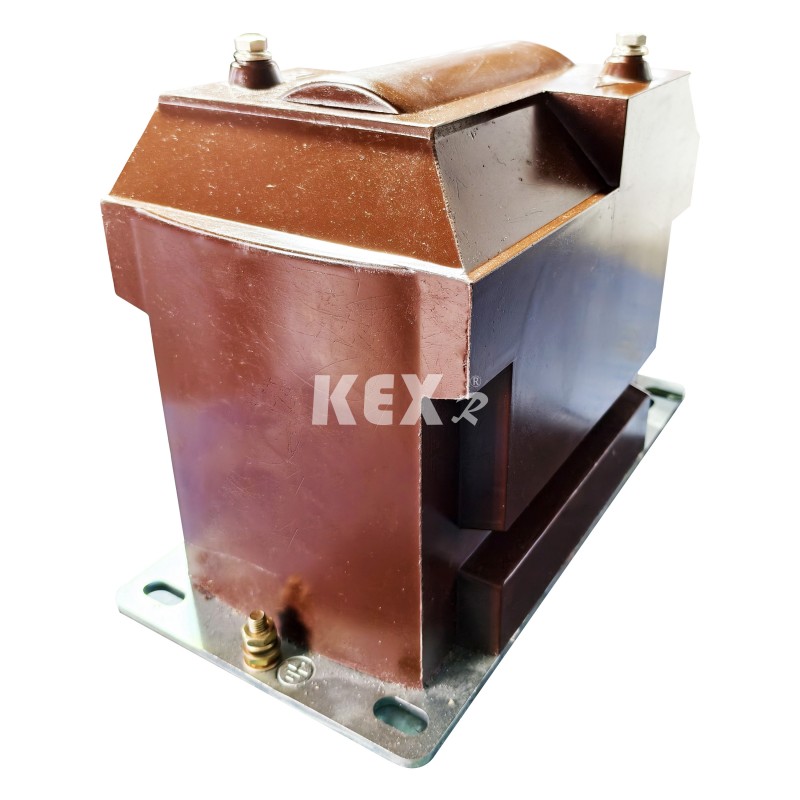

15. Transformator tegangan

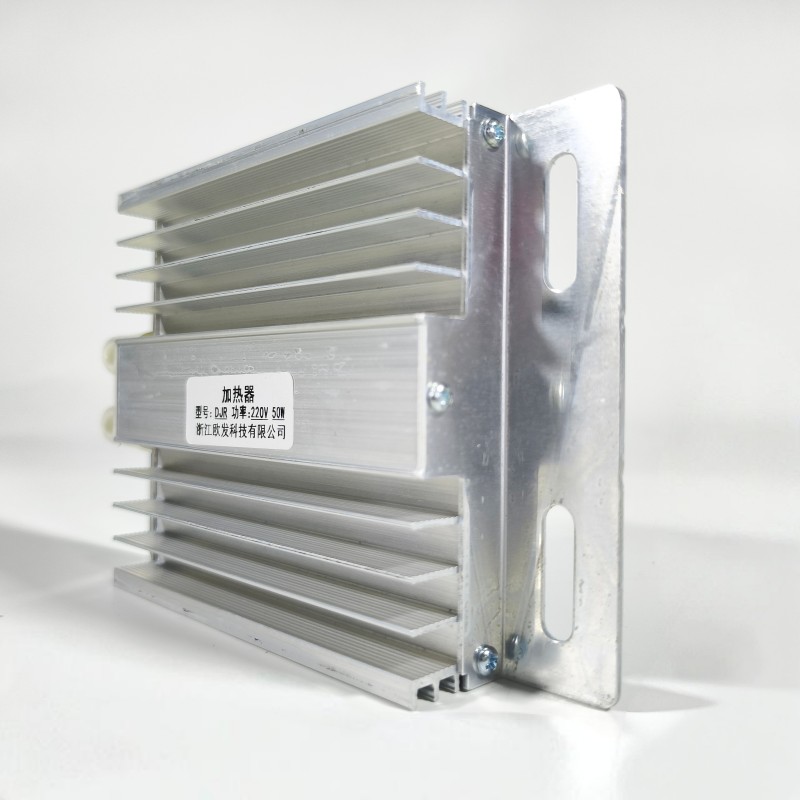

16. Pelat pemanas paduan aluminium

● Menggunakan ketentuan

KXRM6-12 Kabinet GIS Tipe Gabungan cocok untuk suhu tinggi dan rendah (+40℃~-40℃), kelembapan, debu, polusi garam, pertambangan, ketinggian (1000m) dan lingkungan lainnya. Perendaman jangka pendek dalam air dalam waktu 24 jam tidak mempengaruhi penggunaan. Catatan: Jika ketinggiannya lebih tinggi, harap tunjukkan ketinggian spesifiknya.

● Standar

Kabinet GIS Tipe Gabungan KXRM6-12 memenuhi standar di bawah ini

IEC60056、IEC60298、IEC60129、IEC60420、IEC60265、IEC60694  dll...

GB3804、GB3906、GB11022  dll...

● Keuntungan utama

◆ Gas SF6 di Kabinet GIS Tipe Gabungan KXRM 6-12 digunakan sebagai media pemadam dan isolasi busur api.

◆ Kabinet sakelar sepenuhnya tertutup dan terisolasi; Busbar, sakelar, dan bagian aktif seluruhnya tertutup dalam cangkang baja tahan karat.

◆ Rongga diisi dengan gas SF6 1,4bar, dan tingkat perlindungan mencapai IP67: seluruh perangkat sakelar sama sekali tidak terpengaruh oleh kondisi lingkungan eksternal, yang dapat memastikan pengoperasian normal sakelar bahkan dalam kasus ekstrem seperti perendaman dalam air jangka pendek, dan produk bebas perawatan.

◆ Kabinet sakelar memiliki perangkat saling mengunci "lima pencegahan" yang sempurna, yang sepenuhnya menghilangkan kegagalan pengoperasian personel dan peralatan yang mungkin disebabkan oleh kesalahan pengoperasian manusia.

 ◆ Semua kabinet saklar memiliki saluran pelepas tekanan aman yang andal, yang dapat menjamin keselamatan pribadi operator bahkan dalam kasus ekstrim.

 ◆ Kabinet dibagi menjadi kombinasi unit tetap dan kombinasi unit yang dapat diperluas.

◆ Kabinet biasanya masuk dan keluar dari depan, dan juga dapat diperpanjang atau diperpanjang dari samping sesuai dengan posisi pemasangan yang berbeda.

◆ Ukuran kabinet mudah dipasang, dan cocok untuk tempat dengan ruang sempit dan kondisi lingkungan yang buruk.

◆ Kabinet dapat dilengkapi dengan perangkat listrik, kendali jarak jauh, dan pemantauan sesuai dengan kebutuhan pengguna yang berbeda.

● Terutama tabel parameter teknis

CATATAN¹:Tergantung pada arus pengenal sekering

CATATAN²:Tergantung pada sekering tegangan tinggi

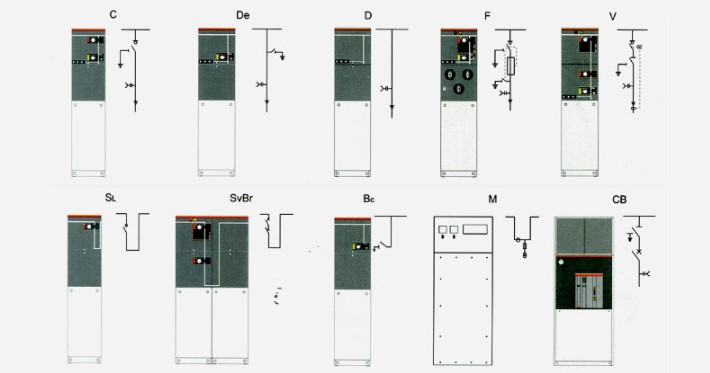

● Setiap modul Kabinet GIS Tipe Gabungan memiliki konfigurasi berikut

▶Konfigurasi kabinet D Lihat "Modul Sambungan Kabel tanpa Pisau Pembumian" untuk konfigurasi dan karakteristik standar.

▶Konfigurasi kabinet C Lihat "Modul Sakelar Beban" untuk konfigurasi dan karakteristik standar.

▶Konfigurasi kabinet F Lihat "Modul Sakelar Vakum" untuk konfigurasi dan karakteristik standar.

 Kombinasi standar Kabinet GIS Tipe Gabungan KX-RM6 juga dapat menyediakan konfigurasi berikut

▶Indikator tegangan kapasitif dari bushing masuk

▶Setiap ruang udara dilengkapi dengan pengukur tekanan untuk memantau kepadatan SF6.

▶ Mengangkat lug

▶Pegangan pengoperasian

Contoh:

□ Sakelar beban Modul C

○ Konfigurasi dan fitur standar

▶ busbar 630a

▶ Sakelar beban/pembumian tiga stasiun

▶Mekanisme pengoperasian pegas tunggal tiga stasiun dengan dua sakelar beban independen dan poros pengoperasian sakelar pembumian.

▶Indikasi posisi sakelar beban dan sakelar pembumian

▶Bushing keluar horizontal di bagian depan, bushing baut seri 630A 400.

▶Indikator tegangan kapasitif untuk menunjukkan elektrifikasi bushing

▶Untuk semua fungsi sakelar, akan lebih mudah untuk memasang perangkat gembok pada panel.

▶Pengukur tekanan gas SF6 (hanya satu di setiap kotak gas SF6)

▶ Busbar pembumian

▶ Saling mengunci antara sakelar grounding dan panel depan ruang kabel

○ Konfigurasi dan fitur opsional

▶ Perpanjangan bus yang dipesan

▶Bus eksternal

▶Mekanisme operasi listrik saklar beban DC24V/48V/110V/220V; AC 110V/220V；

▶Indikator gangguan hubung singkat dan tanah Mengukur trafo arus cincin dan ammeter

▶Mengukur trafo arus cincin dan meteran watt-jam

▶Penangkal petir atau kepala kabel ganda dapat dipasang pada selongsong saluran masuk kabel.

▶Interlock kunci Penguncian grounding saluran masuk (mengunci saklar grounding ketika bushing hidup) AC/DC 110 V/220 V. kontak bantu

▶Posisi sakelar beban 2NO+2NC, posisi sakelar grounding 2NO+2NC, pengukur tekanan 1NO dengan sinyal, dan pemadam busur api 1NO dengan kontak sinyal.

▶Perangkat sekunder dapat dipasang

▶Ruang jalur sekunder di bagian atas kabinet sakelar, kotak tegangan rendah di bagian atas kabinet sakelar.

□ Sakelar beban dan gabungan sekering Modul F

○ Konfigurasi dan fitur standar

▶ busbar 630a

▶ Sakelar beban tiga stasiun, ujung pertama sekering dihubungkan secara mekanis dengan sakelar pembumian di ujung sekering.

▶Mekanisme pengoperasian pegas tiga stasiun, dengan dua sakelar beban independen dan poros pengoperasian sakelar pembumian.

▶Indikasi posisi sakelar beban dan sakelar pembumian

▶ Laras sekering

▶ Sekering ditempatkan secara horizontal.

▶Indikasi putusnya sekering Busing keluar horizontal di bagian depan, busing plug-in seri 200 200A.

▶Indikator tegangan kapasitif untuk menunjukkan elektrifikasi bushing

▶Untuk semua fungsi sakelar, akan lebih mudah untuk memasang perangkat gembok pada panel.

▶Pengukur tekanan gas SF6 (hanya satu di setiap kotak gas SF6)

▶ Busbar pembumian

▶Parameter sekering untuk proteksi trafo adalah 12KV, maks 125A, 24KV, dan maks 63A.

▶ Saling mengunci antara sakelar grounding dan panel depan ruang kabel.

○ Konfigurasi dan fitur opsional

▶Ekstensi busbar yang dipesan

▶Motor bus eksternal untuk pengoperasian sakelar beban 24V/48V DC 110V/220V DC/AC.

▶Kumparan trip paralel 24V/48V DC 110V/220V DC/AC.

▶Kumparan penutup paralel 24V/48V DC 110V/220V DC/AC.

▶ Cincin pengukur trafo arus dan ammeter Cincin pengukur trafo arus dan meter watt-jam

▶Penguncian grounding saluran masuk (mengunci saklar grounding ketika bushing hidup) AC/DC 110 V/220 V. kontak bantu

▶Posisi penutup beban 2NO+2NC, posisi sakelar grounding 2NO+2NC, sekring putus 1NO, pengukur tekanan 1NO dengan sinyal, dan pemadam busur api 1NO dengan kontak sinyal.

▶Perangkat sekunder dapat dipasang di ruang saluran sekunder di bagian atas kabinet sakelar dan kotak tegangan rendah di bagian atas kabinet sakelar.

□ Modul Meter M

○ Konfigurasi dan fitur standar

▶ Kabinet pengukur 12KV

▶2 trafo arus

▶2 trafo tegangan

▶6 buah bushing seri 400 digunakan untuk menyambungkan bus eksternal fleksibel GSFR6-12, dengan saluran masuk atas dan saluran keluar bawah.

▶Pemecah api untuk melindungi PT

▶Komponen tekanan rendah 1 voltmeter dengan saklar pergantian, 1 ammeter dengan saklar pergantian, lebar x tinggi x kedalaman =696×1806×820mm.

○ Konfigurasi dan fitur opsional

▶3 trafo arus

▶3 penangkal petir trafo tegangan

▶Indikator tegangan kapasitif untuk menunjukkan bahwa switchgear terisi daya

▶Komponen tekanan rendah  ：1  pengukur daya, 1 pengukur daya reaktif.

□ Modul VCB CB

○Konfigurasi dan fitur Standar&Opsional

▶Penangkal petir dipasang pada kabel masuk busbar 1250a/630a.

▶Pemutus sirkuit vakum untuk perlindungan saluran 1250a/630a

▶ Transformator arus

▶Pemutus sirkuit vakum VD4X0 dioperasikan secara elektrik 10VDC

▶ Transformator tegangan

▶Pengoperasian listrik UXO, sakelar isolasi/pembumian tiga stasiun atas pada pemutus sirkuit vakum. ▶Unit perlindungan dan kontrol REF542plus (dengan CT pelindung)

▶Koil trip shunt 110V/220V DC

▶Kumparan penutup 110V/220VDC

▶ Bushing baut seri 400 dari bushing stopkontak 1250A/630A disusun secara horizontal di bagian depan.

▶Perpanjangan Bus Cadangan Indikator Tegangan Kapasitif 1250A/630A untuk Menunjukkan Bushing Hidup

▶Pengukur tekanan gas SF6 (hanya satu di setiap kotak gas SF6) Lebar x tinggi x kedalaman = 696× 1806× 781 mm. ▶Urutan hidup-mati: O-0.3s-CO-180s-CO.

▶Sensor tekanan gas

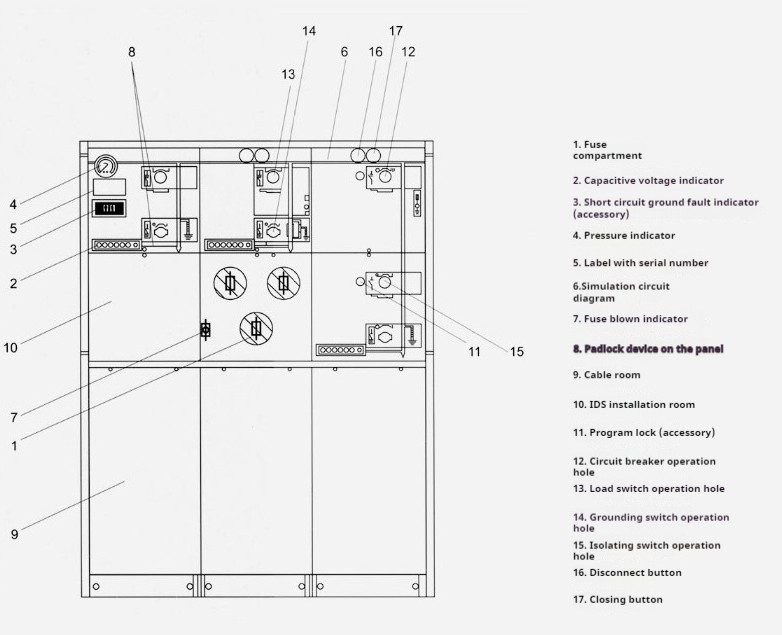

□ Aksesori opsional

1. Kontak bantu Semua sakelar beban dan pemutus sirkuit dapat dilengkapi dengan 2NO+2NC yang menunjukkan posisi sakelar. Kumparan trip paralel (AC atau DC) dapat dipasang pada sakelar transformator dan pemutus arus, dan komponen kontrol tegangan rendah terletak di belakang panel depan.

2. Indikasi tegangan Indikator tegangan kapasitif menunjukkan apakah busing terisi daya atau tidak, dan soket di atasnya dapat digunakan untuk fasa nuklir.

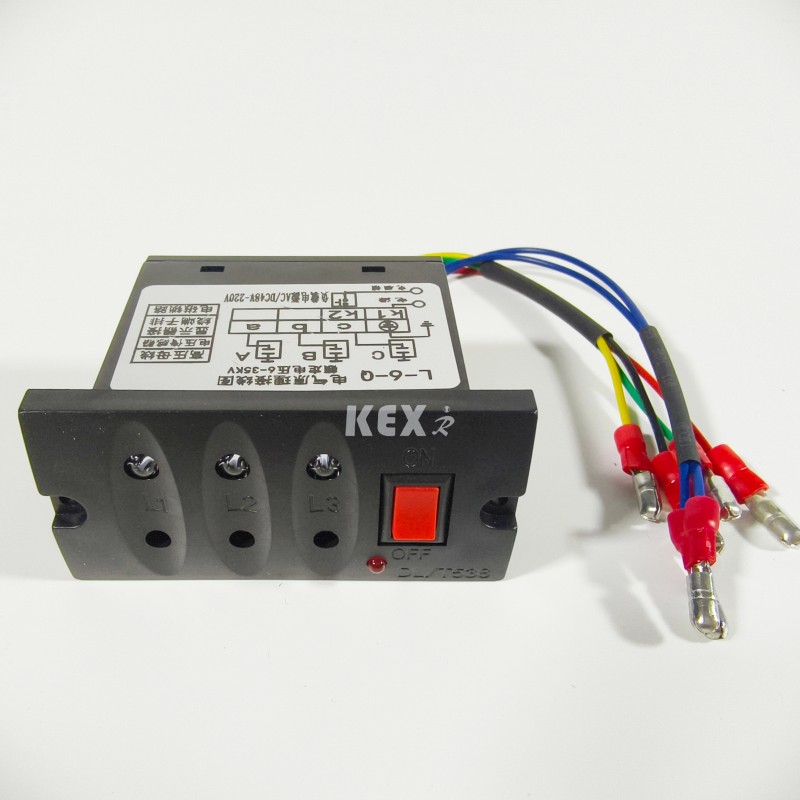

3. Indikator gangguan hubung singkat dan ground Untuk memudahkan lokasi gangguan, modul sakelar kabel dapat dilengkapi dengan indikator gangguan hubung singkat dan ground untuk deteksi kesalahan sederhana.

4. Pengoperasian kelistrikan Merupakan skema standar untuk mekanisme pengoperasian manual unit saklar kabel dan unit trafo. Anda juga dapat memilih untuk memasang mekanisme pengoperasian listrik. Sakelar kabel, pemutus sirkuit vakum, dan sakelar pembumian semuanya dioperasikan melalui mekanisme yang terletak di belakang panel depan. Semua sakelar dan pemutus arus dapat dioperasikan dengan pegangan pengoperasian (konfigurasi standar), atau dapat dilengkapi dengan mekanisme pengoperasian motor (aksesori). Namun, sakelar pembumian hanya dapat dioperasikan secara manual, dan mekanisme dengan kemampuan untuk menutup arus gangguan telah dikonfigurasi. Mekanisme pengoperasian listrik dapat dengan mudah diwujudkan secara bertahap.

5. Sambungan kabel Bushing standar sesuai dengan DIN47636 dipasang. Semua bushing memiliki ketinggian yang sama dari permukaan tanah dan dilindungi oleh pelat penutup ruang kabel. Beberapa pelat penutup dapat saling bertautan dengan sakelar pembumian, dan pelat penutup ruang kabel ganda khusus juga dapat digunakan untuk saluran masuk kabel ganda.

6. Indikator tekanan Biasanya dilengkapi dengan indikator tekanan yang dibentuk oleh alat pengukur tekanan. Selain itu, kontak listrik dapat disediakan untuk menunjukkan penurunan tekanan.

7. Kunci kunci Kunci untuk pemutus sirkuit, sakelar beban, dan sakelar ground dapat dipasang. Ini dapat dilengkapi dengan semi-penampungan yang saling mengunci, yang cocok untuk pemutus sirkuit, sakelar beban, dan sakelar pembumian.

8. Pemutus busur Semua unit jaringan cincin dapat dilengkapi dengan penahan busur. Ketika busur api terjadi di dalam, penahan busur akan otomatis menutup pada bushing yang masuk, termasuk modul D, DE, dan V, dan semua modul kabel dapat dilengkapi dengan penahan busur api. Mereka harus memesan dengan unit dan tidak dapat mengubahnya. Tindakan pemadam busur api dapat ditunjukkan dengan metode ini, dan kontak listrik di kabinet SF6 dihubungkan ke terminal di belakang panel depan.

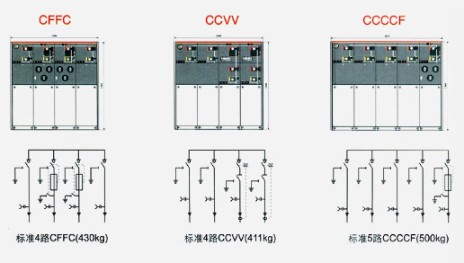

● Contoh skema

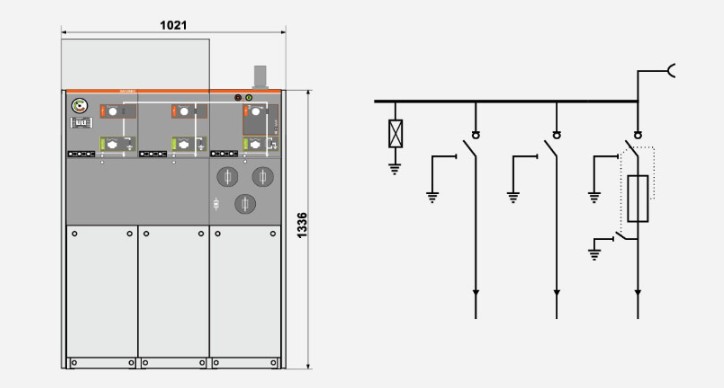

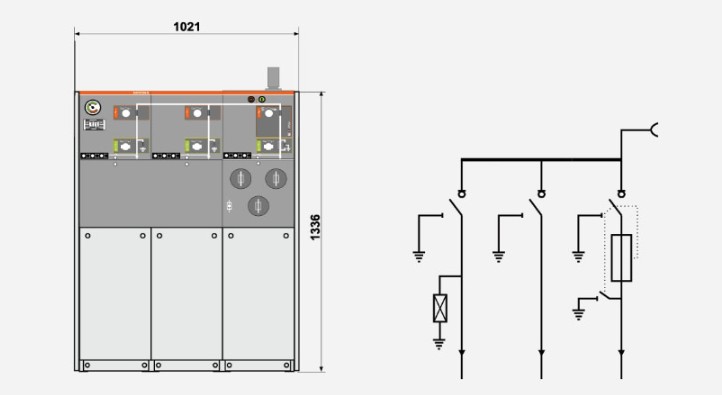

◆ Skema 1 SA+CCF+

 Pasang penangkal petir pada bus dan biarkan hingga mengembang.

 Catatan: Jumlah unit sakelar tidak boleh kurang dari 3.

◆ Skema 2 CCF+

Pasang penangkal petir ke saluran masuk dan ekspansi cadangan.

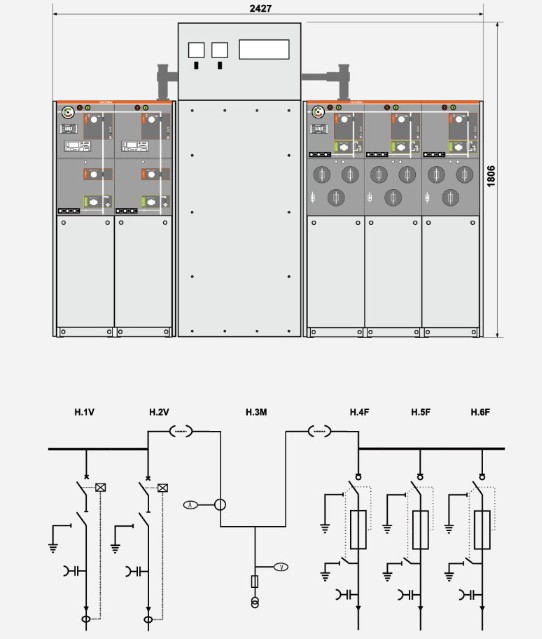

◆ Skema 3  W+M+FFF

Perhitungan sisi HV

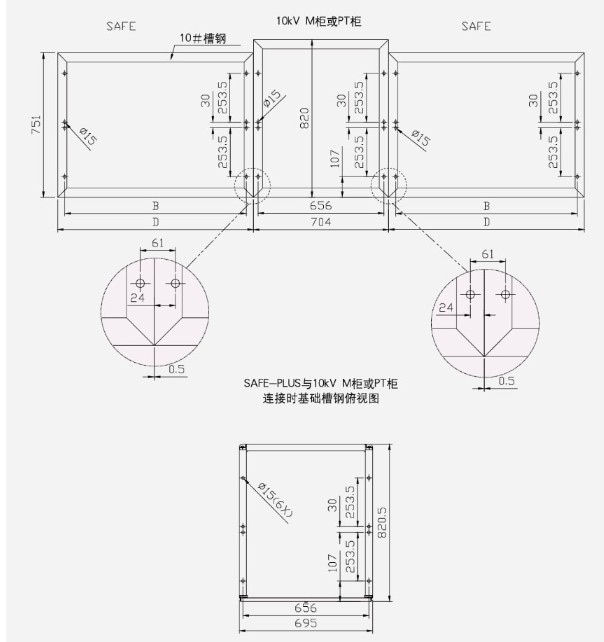

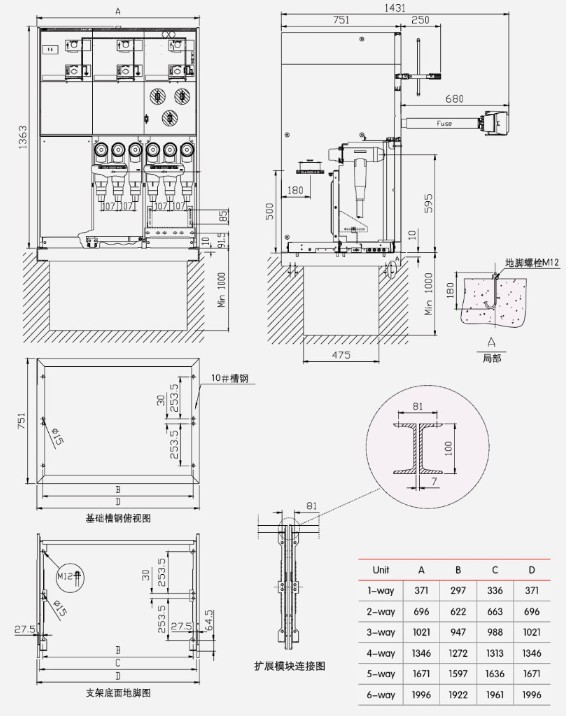

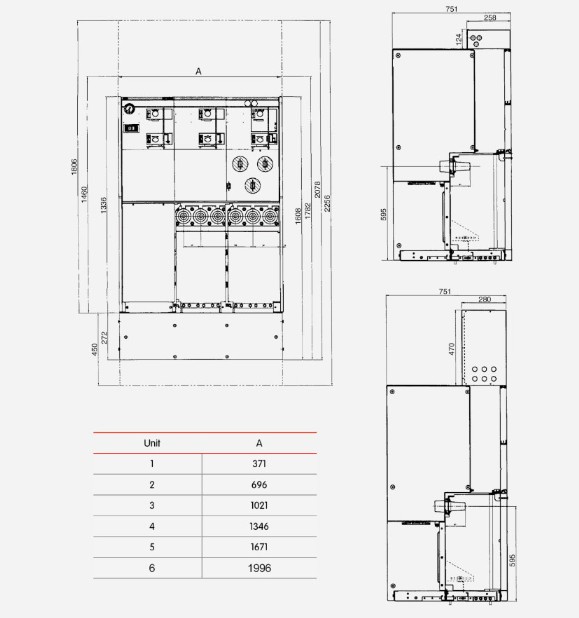

● Tabel struktur dan dimensi Kabinet GIS Tipe Gabungan KXRM6-12
