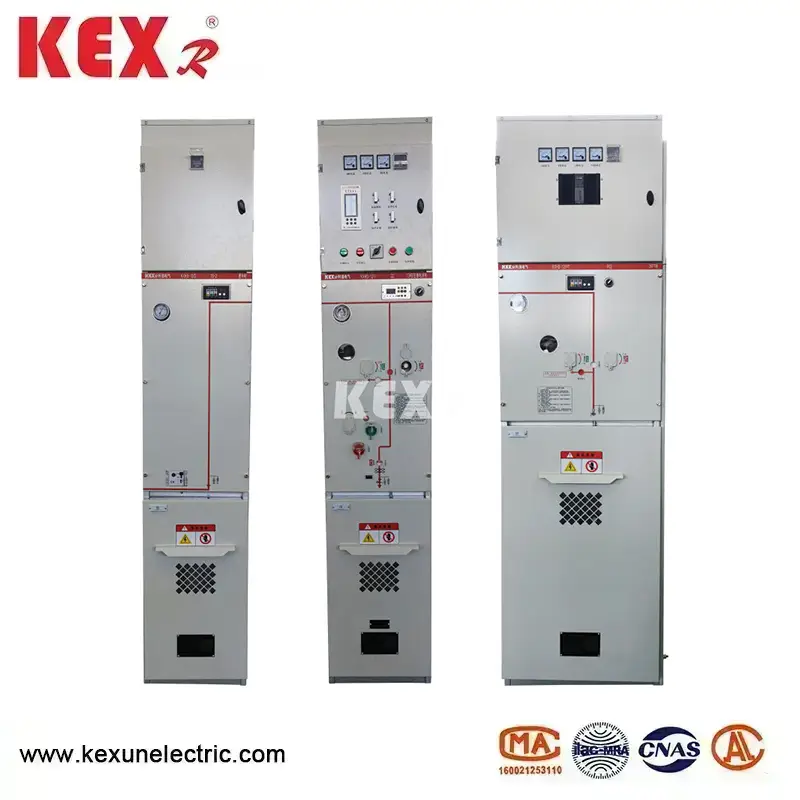

Kabinet Switchgear Isolasi Gas Ramah Lingkungan
Kabinet Switchgear Insulasi Gas Ramah Lingkungan yang diproduksi oleh pabrik Cina Kexun Electric Co., Ltd memiliki karakteristik struktur sederhana, pengoperasian yang fleksibel, interlocking yang andal, dan pemasangan yang mudah, dan sangat cocok untuk distribusi daya di daerah pemukiman perkotaan, gardu induk sekunder kecil, stasiun switching, kotak cabang kabel, gardu tipe kotak, perusahaan industri dan pertambangan, pusat perbelanjaan, bandara, kereta bawah tanah, pembangkit listrik tenaga angin, rumah sakit, stadion, kereta api, terowongan dan tempat lainnya.
Model: KXHB-12
Merek：KEXR
Model: KXHB-12
Merek：KEXR

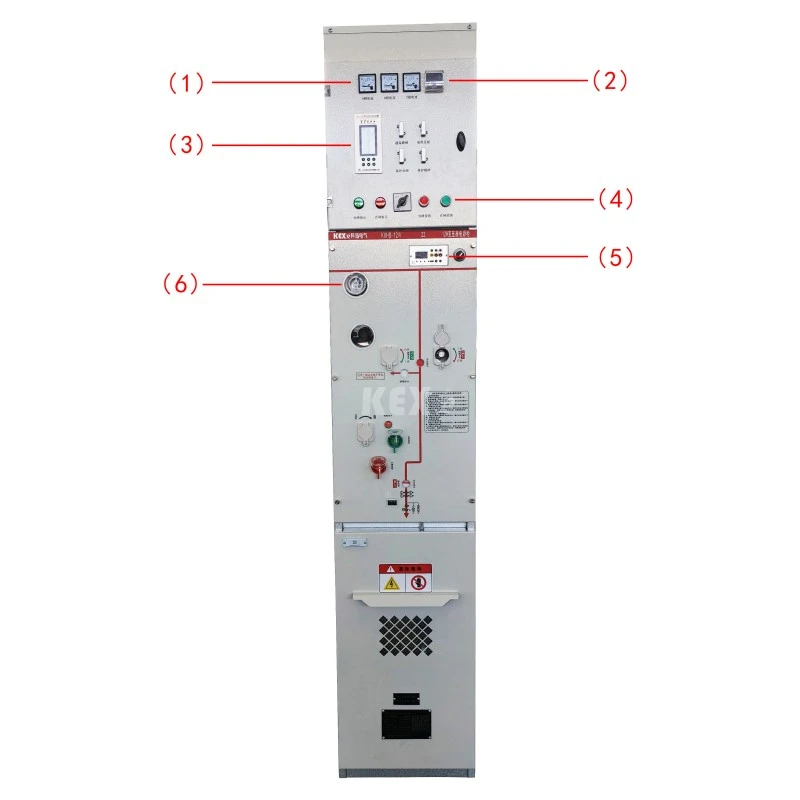

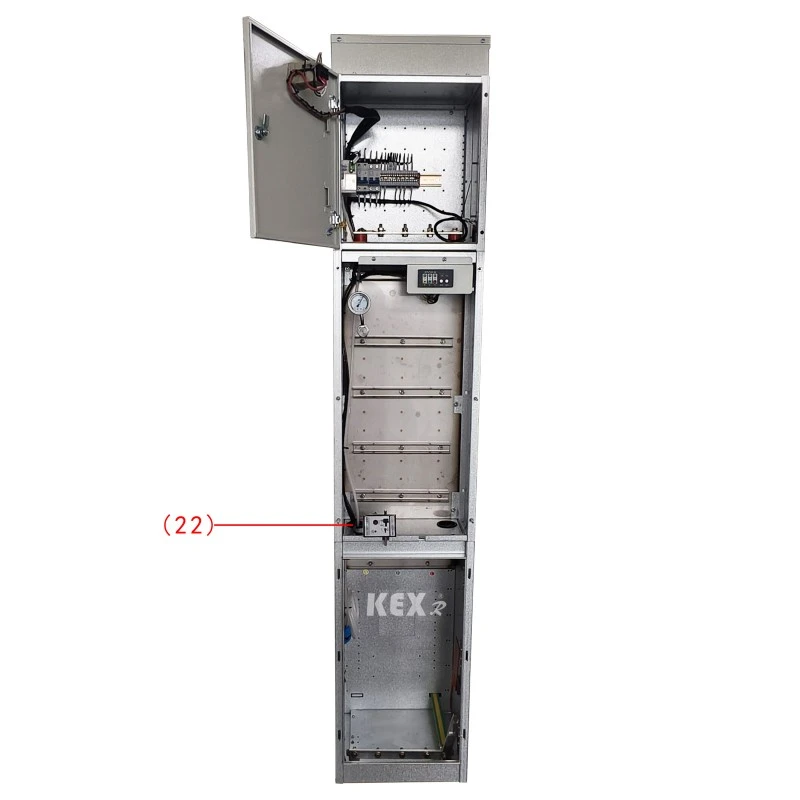

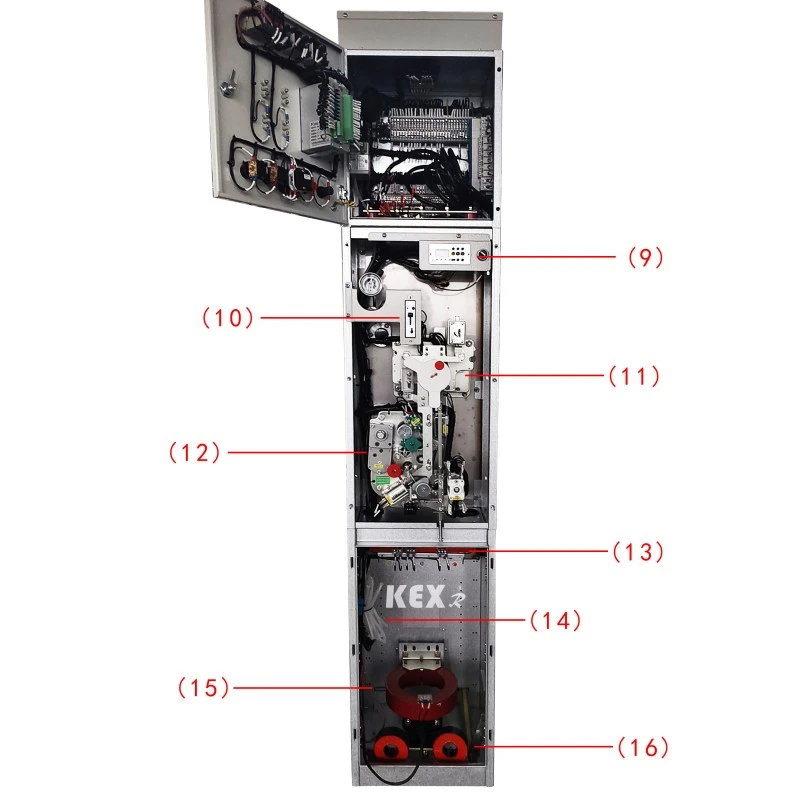

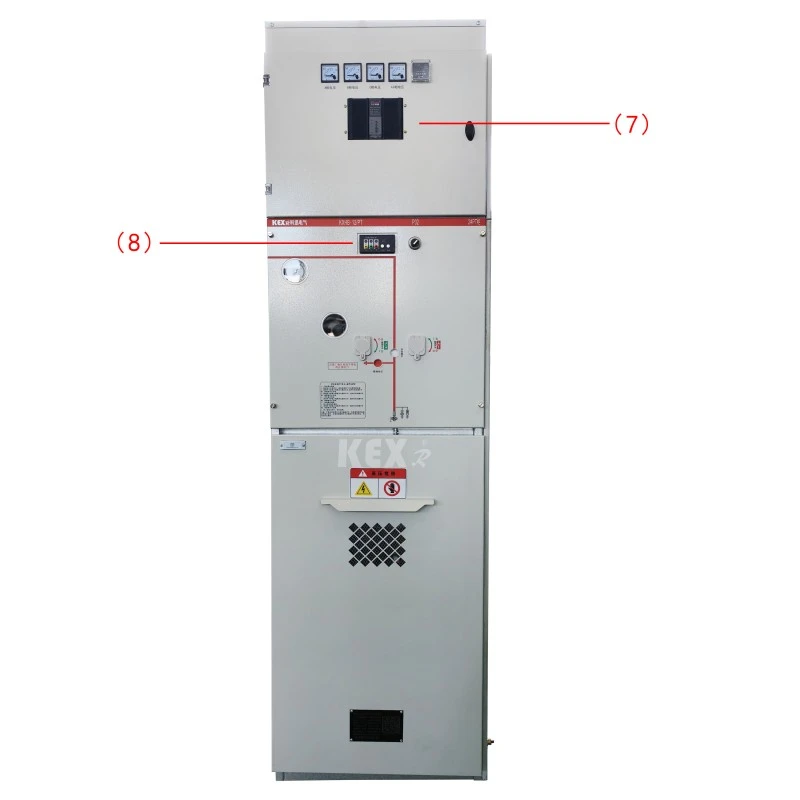

●Komponen

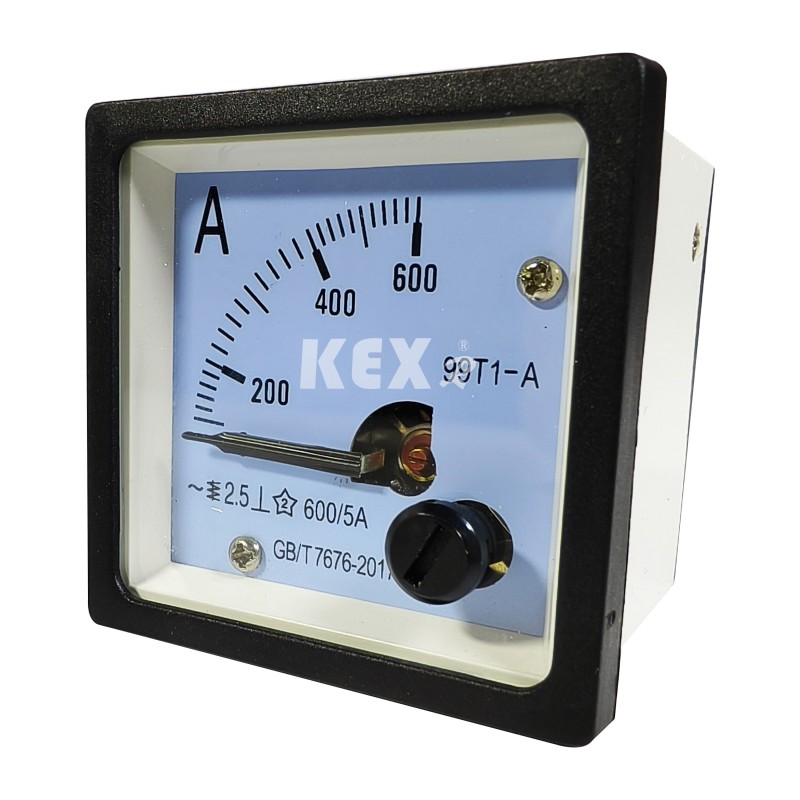

1.Ammeter

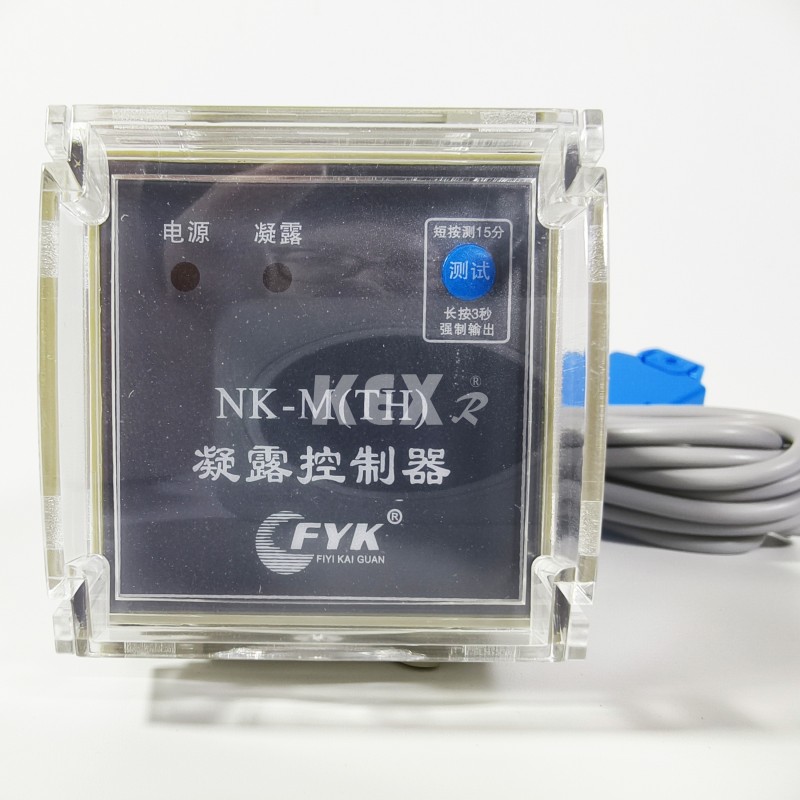

2. Pengontrol kondensasi

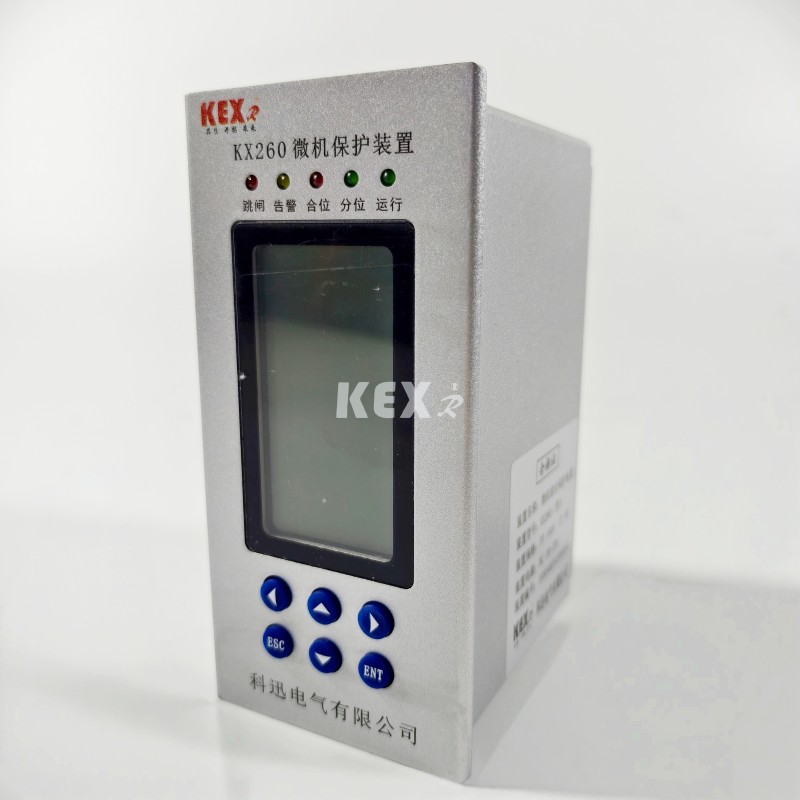

3. Perangkat perlindungan komputer mikro

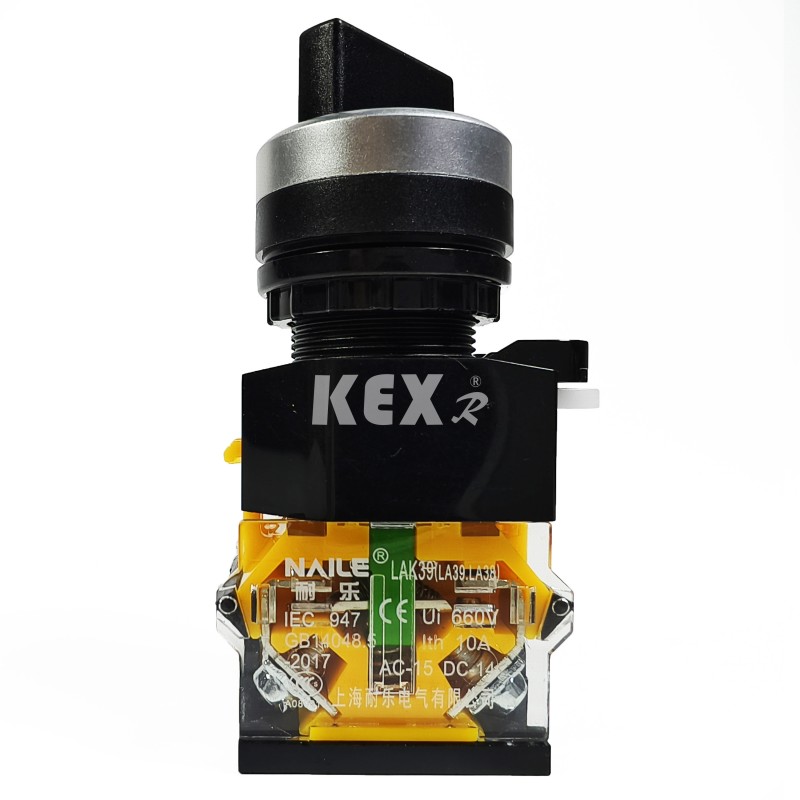

4. Tombol

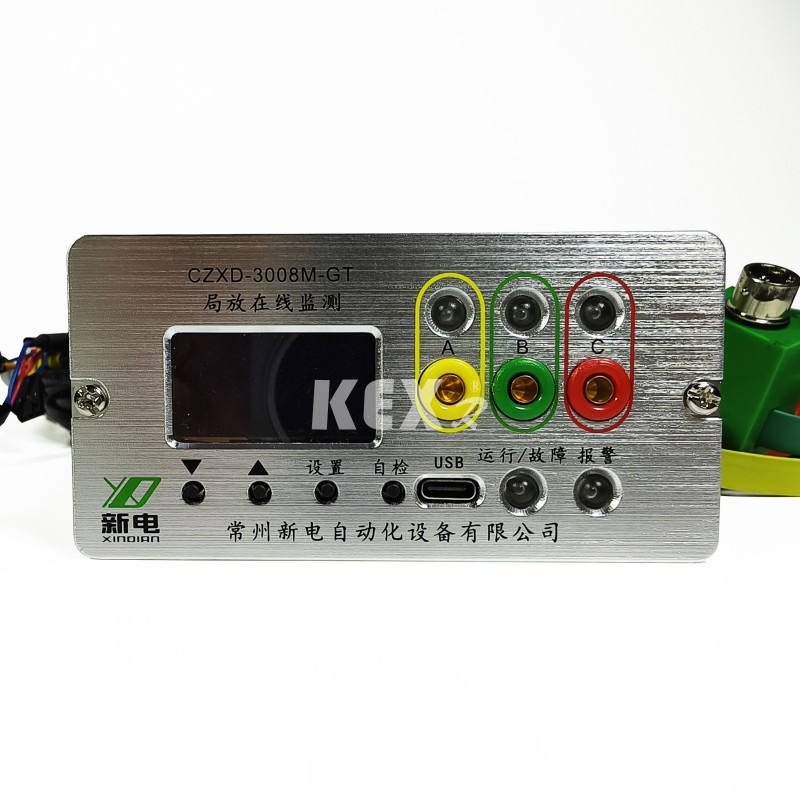

5. Detektor pelepasan sebagian

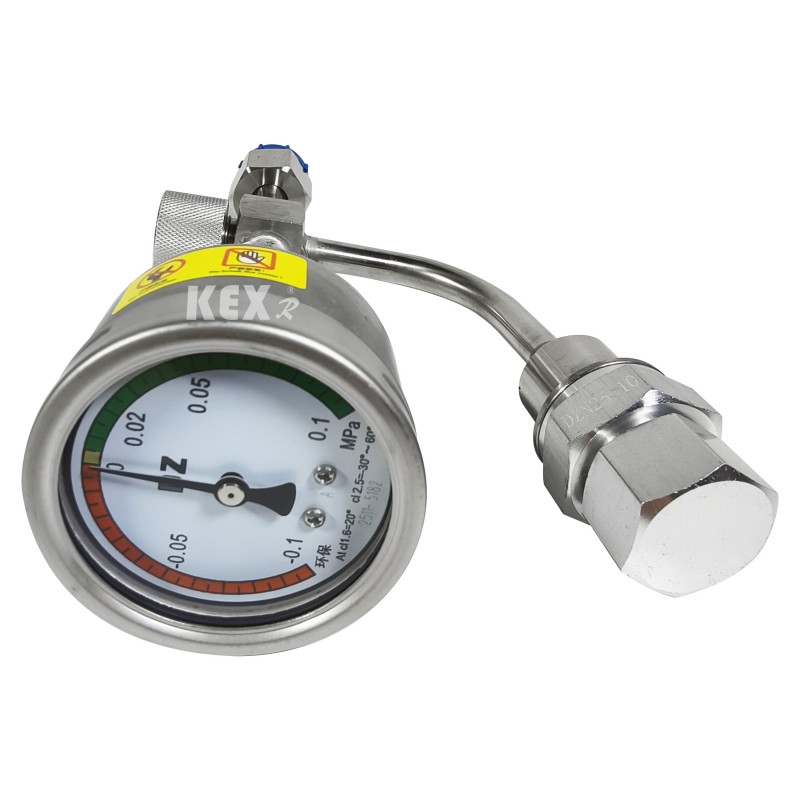

6.Barometer

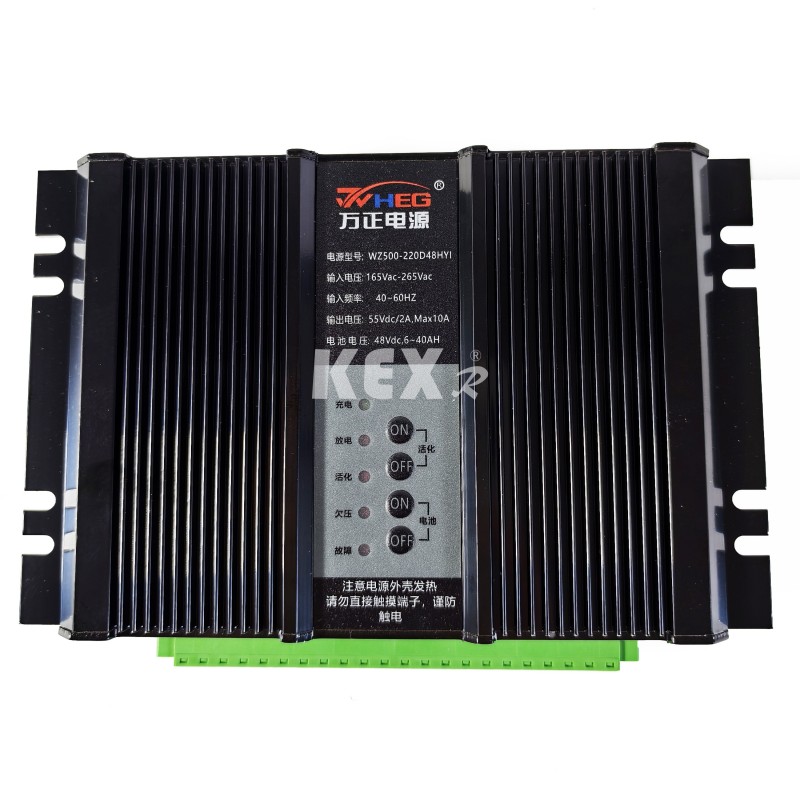

7. Catu daya

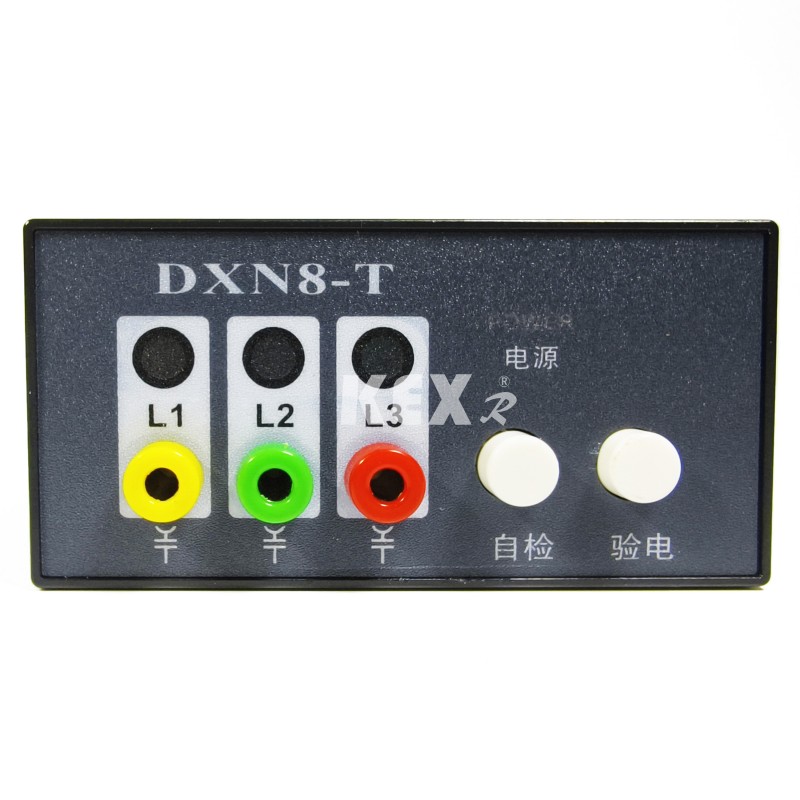

8. Tampilan terisi daya

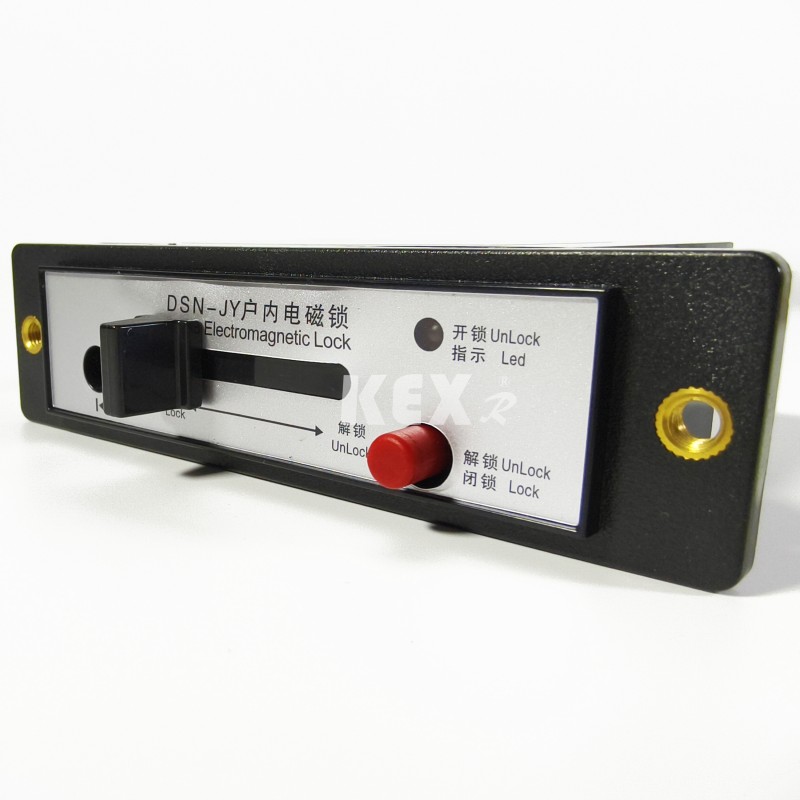

10. Kunci elektromagnetik

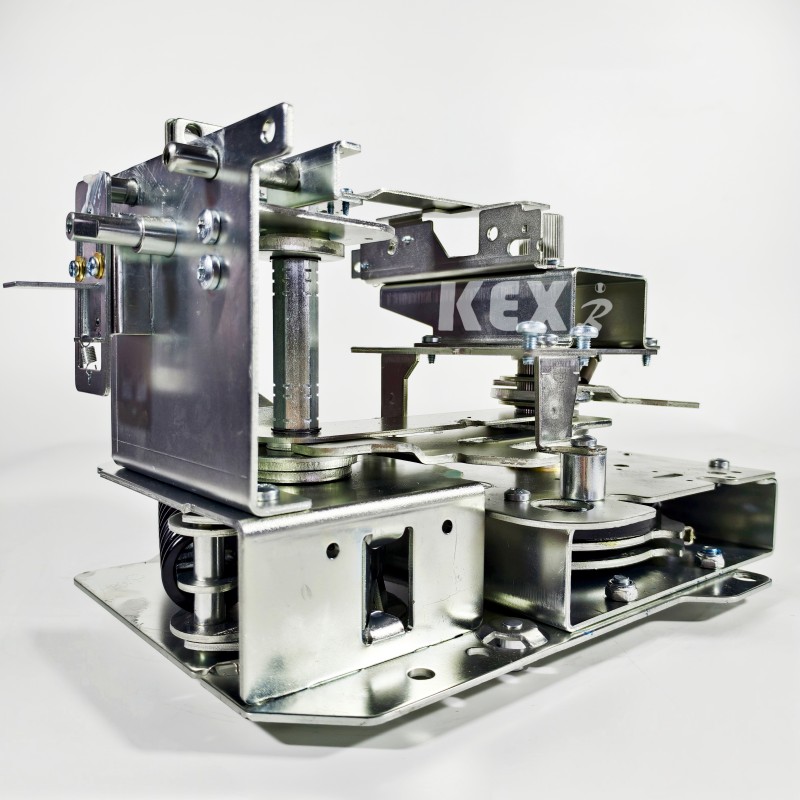

11. Mekanisme pengoperasian manual

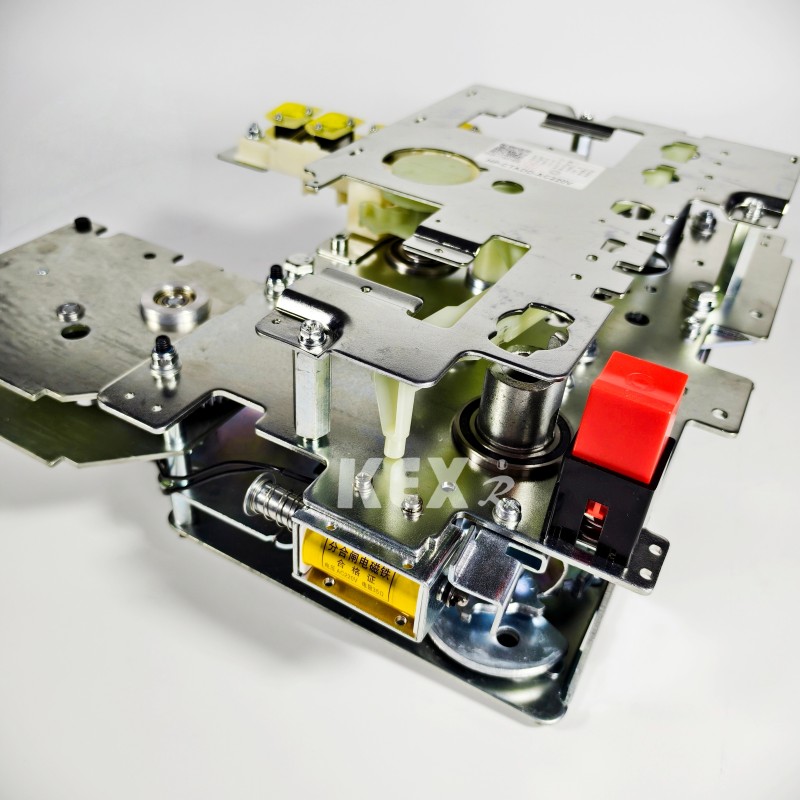

12. Mekanisme operasi listrik

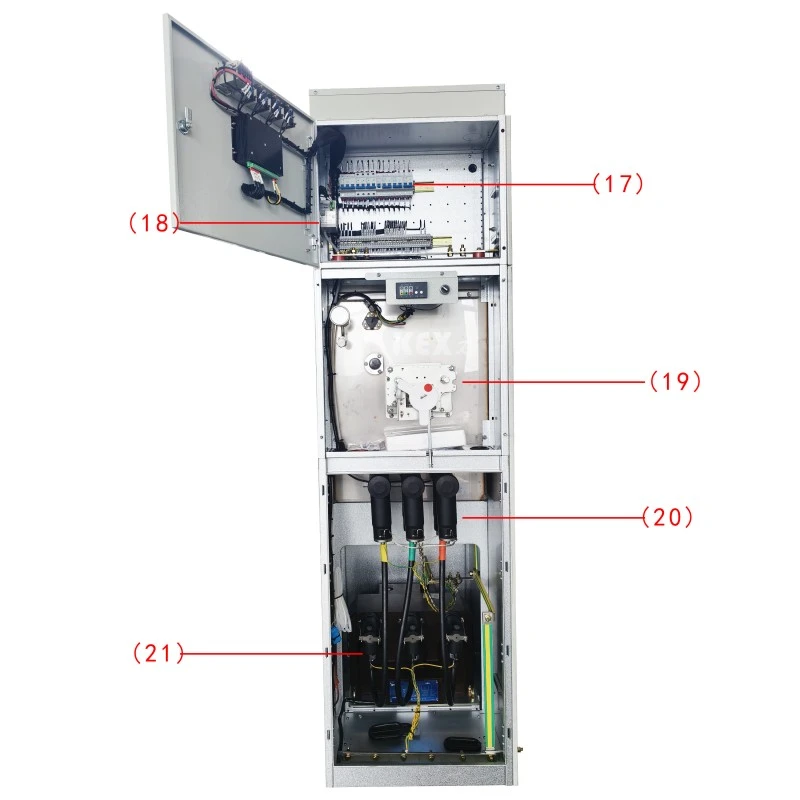

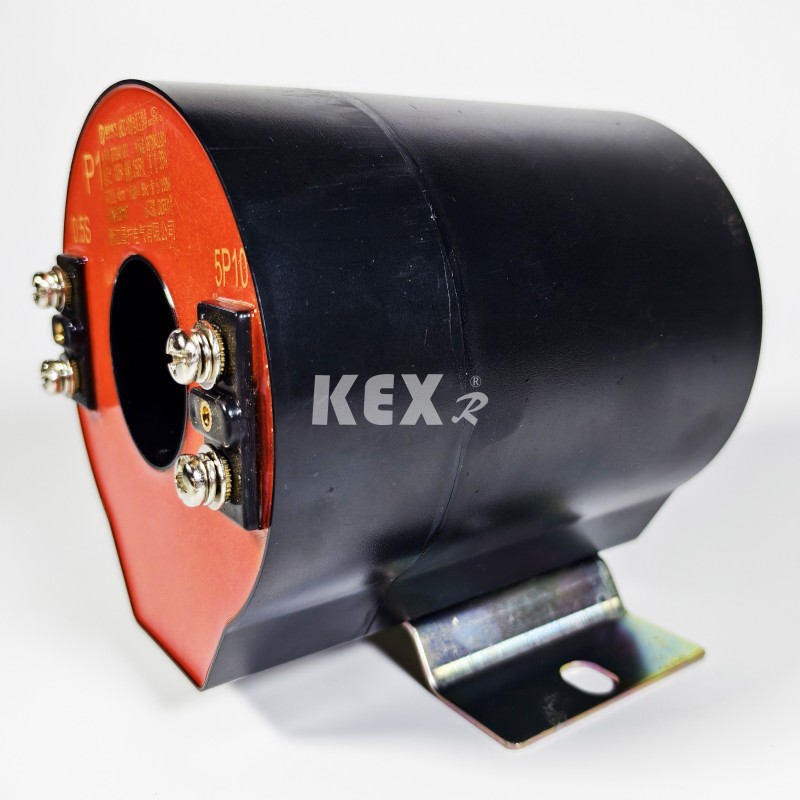

16. Kt

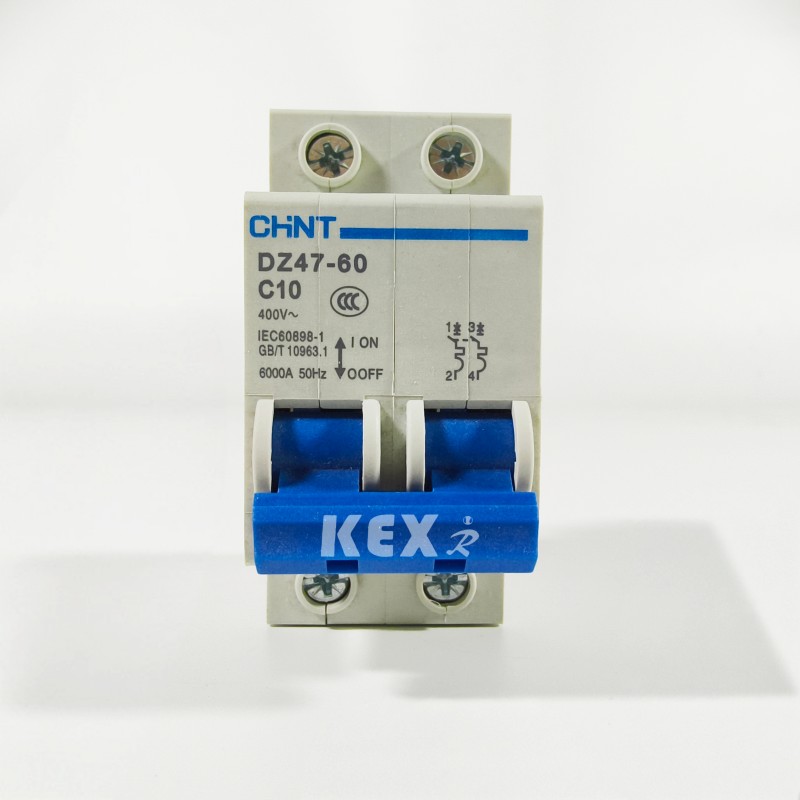

17.MCB

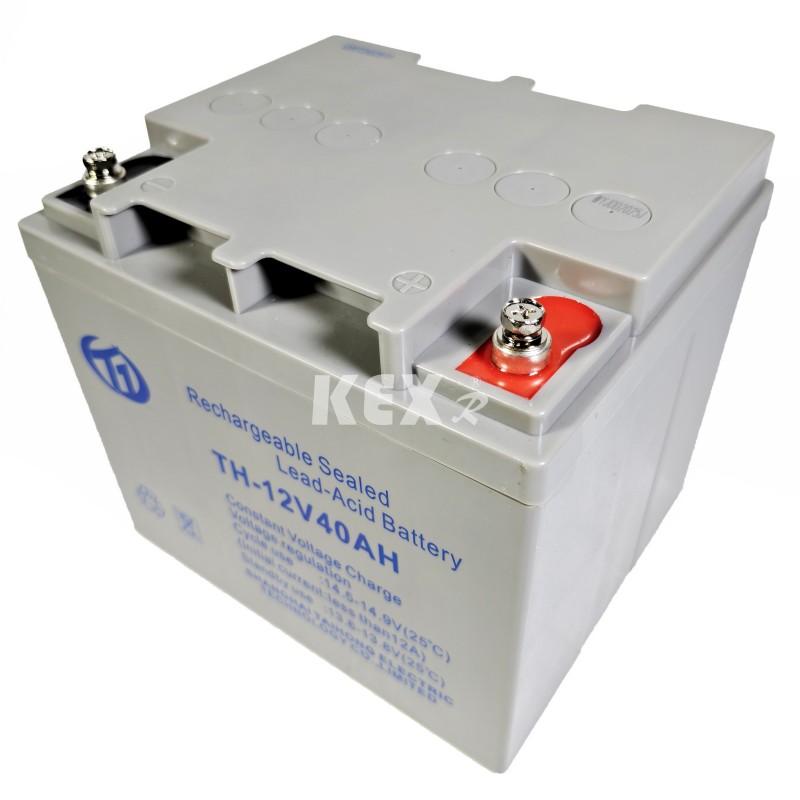

18.baterai penyimpan

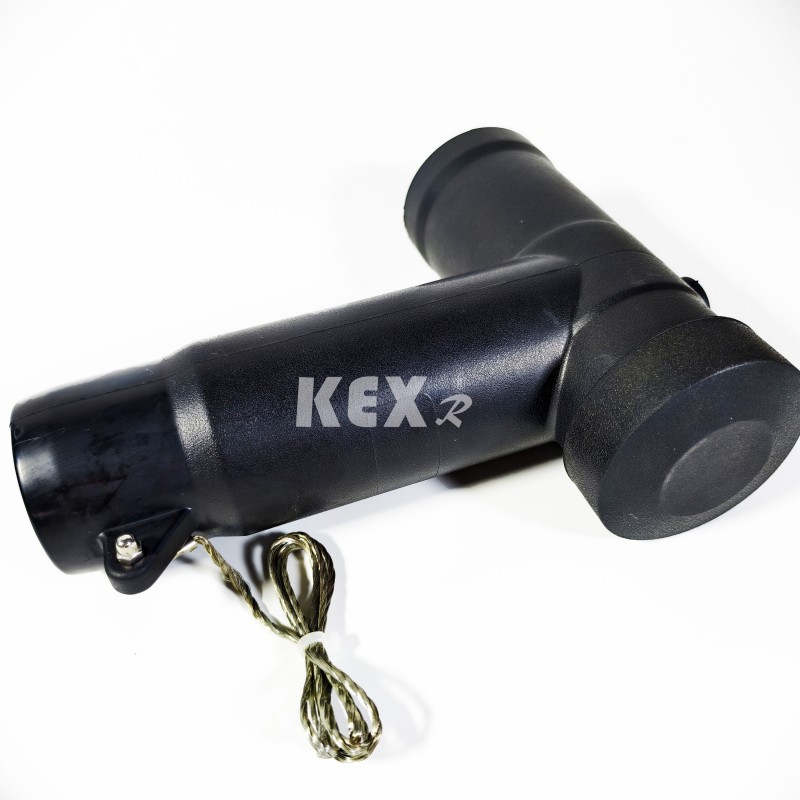

20. Steker kabel
● Ketentuan penggunaan
◆ Suhu ：-25~45℃
◆ Suhu harian maks: 35℃
◆ Gelar IP: Segel badan bermuatan IP67, ganti cangkang kabinet IP4x
◆Udara di sekitar kabinet switchgear insulasi gas ramah lingkungan tidak boleh tercemar secara nyata oleh gas mudah terbakar dan uap air yang bersifat korosif.
◆Tidak sering terjadi getaran keras, dan desain kekerasan di bawah bagian yang keras memenuhi berbagai persyaratan.
● Standar
Kabinet switchgear insulasi gas ramah lingkungan tipe KXHB-12 memenuhi standar di bawah ini
◆Persyaratan teknis umum standar GB/T 1022 untuk switchgear dan controlgear tegangan tinggi. ◆ GB/T39063640.5kV AC logam tertutup switchgear dan peralatan kontrol.
◆ GB/T1985 Sakelar isolasi AC tegangan tinggi dan sakelar pembumian
◆ GB/T38043.6-40.5kV AC saklar beban tegangan tinggi
◆ GB/T1984 Pemutus sirkuit AC tegangan tinggi
◆ GB/T4208 kode IP tingkat perlindungan shell
◆ Pengukuran Debit Sebagian GB/T7354
◆ GB/T311.1 Koordinasi isolasi Bagian 1: Definisi, prinsip dan aturan
●Tabel parameter teknis kabinet switchgear insulasi gas ramah lingkungan
◆ Kabinet pemutus arus
|
Barang |
Satuan |
Data |
|||
|
Nilai Tegangan |
KV |
12 |
|||
|
Frekuensi yang Dinilai |
HZ |
50 |
|||
|
Tingkat insulasi terukur |
Frekuensi kerja 1 menit bertahan Voltase |
Ke ground, fase ke fase |
KV |
42 |
|
|
Merusak |
48 |
||||
|
Pencahayaan impuls menahan tegangan （puncak） |
Ke ground, fase ke fase |
KV |
75 |
||
|
Merusak |
85 |
||||
|
Frekuensi daya 1 menit menahan tegangan rangkaian bantu/kontrol (ke ground) |
KV |
2 |
|||
|
Nilai Saat Ini |
A |
630 |
|||
|
Dinilai ketahanan arus jangka pendek （nilai virtual） |
Sirkuit utama/saklar pembumian |
ka |
25/4dtk |
||
|
Sirkuit pembumian |
ka |
21,7/4dtk |
|||
|
Nilai puncak menahan arus |
Sirkuit utama/saklar pembumian |
ka |
63 |
||
|
Sirkuit pembumian |
ka |
54.5 |
|||
|
Nilai arus dan waktu pemutusan hubung singkat |
kA/Waktu |
25/30 |
|||
|
Nilai arus penutupan hubung singkat (puncak) |
ka |
63 |
|||
|
Arus putus pengisian kabel terukur |
A |
25 |
|||
|
Urutan operasi terukur dari pemutus O-0.3s-CO-180s-CO |
|
|
|||
|
Kehidupan mekanis |
Pemutus / Pemutus |
Waktu |
10.000/3000 |
||
|
gelar IP |
Kotak tertutup |
|
IP67 |
||
|
Cangkang switchgear |
|
IP4X |
|||
|
Tegangan gas |
Tingkat pengisian gas terukur (20℃, voltase pengukur) |
Ayah |
0.02 |
||
|
Tingkat fungsi min gas terukur (20℃, tegangan pengukur) |
Ayah |
0 |
|||
|
Kinerja penyegelan, |
Tingkat kebocoran tahunan |
%/Tahun |
≤0,05 |
||
◆ Kabinet saklar beban
|
Barang |
Satuan |
Data |
|||
|
Nilai Tegangan |
KV |
12 |
|||
|
Frekuensi yang Dinilai |
HZ |
50 |
|||
|
Tingkat insulasi terukur |
Frekuensi kerja 1 menit bertahan Voltase |
|
KV
|
|
|
|
|
|
||||
|
Pencahayaan impuls menahan tegangan （puncak） |
|
KV
|
|
||
|
|
|
||||
|
Frekuensi daya 1 menit menahan tegangan rangkaian bantu/kontrol (ke ground) |
KV |
2 |
|||
|
Nilai Saat Ini |
A |
630 |
|||
|
Dinilai ketahanan arus jangka pendek （nilai virtual） |
Sirkuit utama/saklar pembumian |
KA |
25/4dtk |
||
|
Sirkuit pembumian |
KA |
21,7/4dtk |
|||
|
Nilai puncak menahan arus |
Sirkuit utama/saklar pembumian |
KA |
63 |
||
|
Sirkuit pembumian |
KA |
54.5 |
|||
|
Nilai arus penutupan hubung singkat (puncak) |
Sakelar beban/sakelar pembumian |
KA |
63 |
||
|
Nilai arus interupsi beban aktif |
A |
630 |
|||
|
Nilai arus interupsi loop tertutup |
A |
630 |
|||
|
5% Nilai arus interupsi beban aktif |
A |
31.5 |
|||
|
Arus putus pengisian kabel terukur |
A |
10 |
|||
|
Nilai waktu jeda beban aktif |
Waktu |
100 |
|||
|
Pemutusan arus gangguan tanah |
A/Waktu |
31.5/10 |
|||
|
Arus pengisian saluran dan kabel terputus pada kondisi gangguan tanah. |
A/Waktu |
17.4/10 |
|||
|
Kehidupan mekanis |
Pemutus / Pemutus |
A/Waktu |
10.000/3000 |
||
|
gelar IP |
Kotak tertutup |
|
IP67 |
||
|
Cangkang switchgear |
|
IP4X |
|||
|
Tegangan gas |
Tingkat pengisian gas terukur (20℃, voltase pengukur) |
Ayah |
0.02 |
||
|
Tingkat fungsi min gas terukur (20℃, tegangan pengukur) |
Ayah |
0 |
|||
|
Kinerja penyegelan, |
Tingkat kebocoran tahunan |
%/Tahun |
≤0,05 |
||

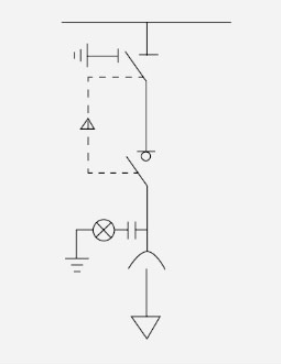

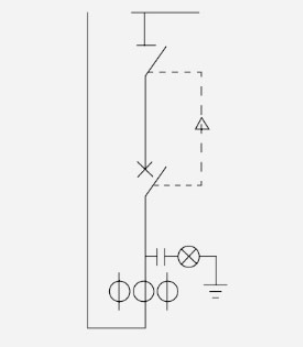

● Skema konfigurasi kabinet

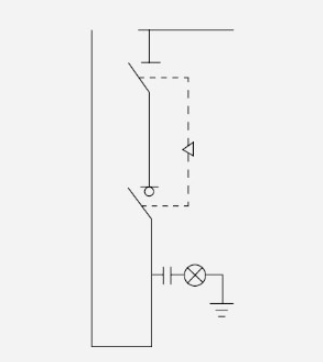

○ Skema 1
CL650mm
◆Aksesori dasar
▶ Saklar beban
▶Sakelar Isolasi Dua Stasiun
▶ Pengukur tampilan langsung
▶ Busbar Standar
▶Pegangan pengoperasian
▶Hubungi Busbar
◇ aksesori opsional
▶Mekanisme pengoperasian listrik
▶Instrumen tampilan digital
▶Instrumen penunjuk kunci elektromagnetik catu daya DC
▶Tiga dalam dua interlocking mekanis
▶Pemantauan arester ruang tegangan rendah secara online
▶Instrumen tampilan digital
▶Perlindungan pasif
▶ Kursi yang dapat ditinggikan
▶Modul penyearah
▶Ruang tegangan rendah
▶Penangkal petir interlock mekanis dua dalam satu
▶Catu daya DC (12 jam-24Ah) instrumen penunjuk kunci elektromagnetik Kursi pengangkat

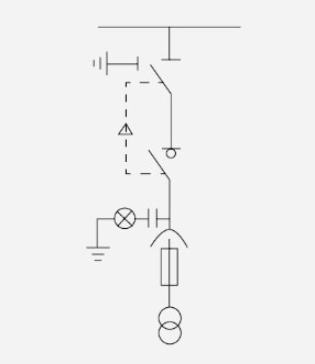

PTC500mm
◆Aksesori dasar
▶ Saklar beban
▶ Pengoperasian bus standar tampilan langsung pemisah tiga stasiun
▶Pegangan trafo tegangan
▶Tabung menyatu PT
▶Steker kabel siku (termasuk kabel)
◇ aksesori opsional
▶Mekanisme pengoperasian listrik
▶Instrumen tampilan digital
▶Instrumen penunjuk kunci elektromagnetik catu daya DC
▶Tiga dari dua pemantauan arester secara online yang saling terkait secara mekanis
▶Ruang tegangan rendah
▶Instrumen tampilan digital
▶Perlindungan pasif
▶Modul Penyearah kursi pengangkat
▶Ruang tegangan rendah
▶ Perkakas interlock mekanis dua dalam satu
▶Kunci elektromagnetik instrumen penunjuk catu daya DC (12 jam-24Ah).
▶ Kursi yang dapat ditinggikan
PTi500mm
◆Aksesori dasar
▶ Sakelar isolasi tiga stasiun
▶Tampilan terisi daya
▶Bus standar
▶Pegangan pengoperasian
▶ Transformator tegangan
▶Tabung menyatu PT
▶Steker kabel siku (termasuk kabel)
◇ aksesori opsional
▶Mekanisme pengoperasian listrik
▶Instrumen tampilan digital
▶Instrumen penunjuk kunci elektromagnetik catu daya DC
▶Tiga dalam dua interlocking mekanis
▶Pemantauan arester secara online
▶Ruang tegangan rendah
▶Instrumen tampilan digital
▶Perlindungan pasif
▶ Kursi yang dapat ditinggikan
▶Modul penyearah
▶Ruang tegangan rendah
▶ Arester interlock mekanis dua dalam satu
▶Kunci elektromagnetik instrumen penunjuk catu daya DC (12 jam-24Ah).
▶ Kursi yang dapat ditinggikan

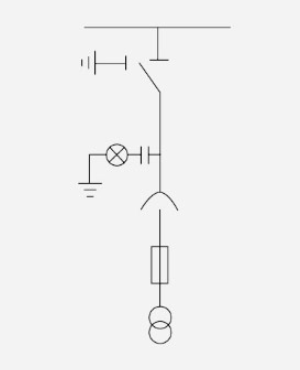

PT 500mm
◆Aksesori dasar
▶Tampilan terisi daya
▶Bus standar
▶ Transformator tegangan
▶Tabung menyatu PT
▶Steker kabel siku (termasuk kabel)
◇ aksesori opsional
▶Mekanisme pengoperasian listrik
▶Instrumen tampilan digital
▶Instrumen penunjuk kunci elektromagnetik catu daya DC
▶Tiga dalam dua interlocking mekanis
▶Pemantauan arester secara online
▶Ruang tegangan rendah
▶Instrumen tampilan digital
▶Perlindungan pasif
▶ Kursi yang dapat ditinggikan
▶Modul penyearah
▶Ruang tegangan rendah
▶ Arester interlock mekanis dua dalam satu
▶Kunci elektromagnetik instrumen penunjuk catu daya DC (12 jam-24Ah).
▶ Kursi yang dapat ditinggikan
PTS500
◆Aksesori dasar
▶ Transformator tegangan
▶Tabung menyatu PT
▶Steker kabel siku (termasuk kabel)
◇ aksesori opsional
▶ Penangkal petir
▶Pemantauan arester secara online
▶ Catu daya DC (12 jam-24Ah)
▶Instrumen penunjuk ruang tegangan rendah
▶Kunci elektromagnetik instrumen tampilan digital
▶ Kursi yang dapat ditinggikan

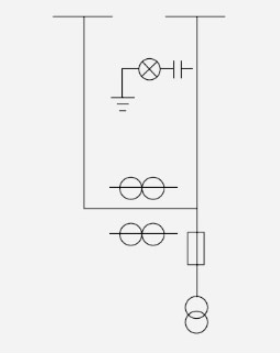

M 650mm
◆Aksesori dasar
▶Tampilan terisi daya
▶Bus panjang dan pendek
▶Transfer bus
▶ Transformator tegangan
▶ Tangki dosis tabung leburan PT
▶ Transformator tegangan
◇ aksesori opsional
▶Instrumen penunjuk ruang tegangan rendah
▶Kunci elektromagnetik instrumen tampilan digital
▶ Kursi yang dapat ditinggikan
▶ Pengontrol suhu dan kelembaban
Catatan: Jika saklar isolasi positif ditambahkan sebelum PT, lebar kabinet harus diubah menjadi 1000mm, dan dimensi lainnya tetap tidak berubah.
○ Skema 2
C 420mm
◆Aksesori dasar
▶ Sakelar isolasi tiga stasiun
▶Tampilan terisi daya
▶Bus standar
▶Pegangan pengoperasian
▶ Saklar beban
◇ aksesori opsional
▶ Penangkal petir mekanisme operasi listrik
▶ Asuransi komprehensif
▶Instrumen tampilan digital
▶Kunci elektromagnetik catu daya DC
▶ Transformator urutan nol
▶Indikator kesalahan (dengan pengukuran suhu) instrumen penunjuk ▶Pemantauan arester secara online
▶Perlindungan pasif
▶ Kursi yang dapat ditinggikan
▶Modul penyearah
▶ Transformator arus inti
▶Indikator kesalahan EKL-4
▶Ruang tegangan rendah
▶ Interlock mekanis dua dalam satu
▶ Perangkat pengunci grounding saluran masuk
▶Tiga dalam dua interlocking mekanis
▶Aksesori kabel

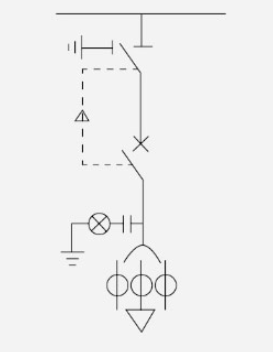

V 420mm
◆Aksesori dasar
▶Pemisah 3 posisi
▶Tampilan terisi daya
▶ Busbar standar
▶Pegangan pengoperasian
▶ Pemutus arus
▶CT
◇ aksesori opsional
▶Mekanisme pengoperasian listrik
▶ Perangkat menghindar
▶ Asuransi komprehensif
▶Instrumen tampilan digital
▶Kunci elektromagnetik catu daya DC
▶ Transformator urutan nol
▶Indikator kesalahan (dengan pengukuran suhu) instrumen penunjuk
▶Pemantauan arester secara online
▶Perlindungan pasif
▶ Kursi yang dapat ditinggikan
▶Modul penyearah
▶ Transformator arus inti
▶Indikator kesalahan EKL-4 Ruang tegangan rendah
▶ Interlock mekanis dua dalam satu
▶ Perangkat pengunci grounding saluran masuk
▶Tiga dalam dua interlocking mekanis
▶Aksesori kabel
V 650mm
◆Aksesori dasar
▶ Sakelar isolasi dua stasiun
▶Tampilan terisi daya
▶Bus standar
▶Pemutus sirkuit pegangan pengoperasian
▶ Transformator arus
▶ Bus penghubung
◇ aksesori opsional
▶Mekanisme pengoperasian listrik
▶ Asuransi komprehensif
▶Ruang tegangan rendah
▶ Interlock mekanis dua dalam satu
▶Tiga dalam dua interlocking mekanis
▶Instrumen penunjuk catu daya DC
▶Instrumen tampilan digital
▶ Kursi yang dapat ditinggikan
▶Modul penyearah proteksi pasif
▶Kunci elektromagnetik
○ Skema 3
DI 420mm
◆Aksesori dasar
▶Tampilan terisi daya
▶ Busbar standar
◇ aksesori opsional
▶ Arester aksesoris kabel
▶Pemantauan arester secara online
▶Indikator kesalahan Indikator kesalahan EKL-4 (dengan pengukuran suhu) ▶Kunci elektromagnetik
▶ Kursi yang dapat ditinggikan
DI 420mm
◆Aksesori dasar
▶Tampilan terisi daya
▶ Busbar standar
▶Pegangan pengoperasian
▶Pemisah 2 posisi
◇ aksesori opsional
▶Ruang tegangan rendah
▶ Interlock mekanis dua dalam satu
▶Tiga dalam dua interlocking mekanis
▶Kursi pengangkat kunci elektromagnetik

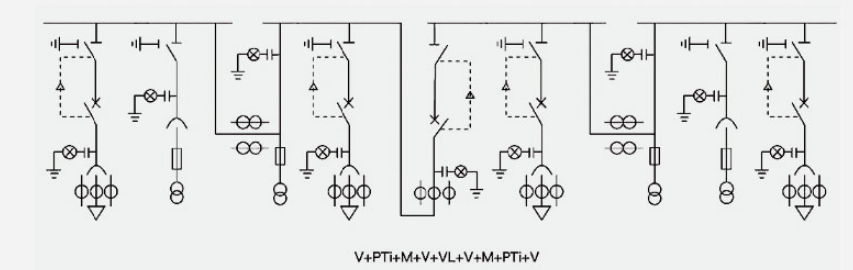

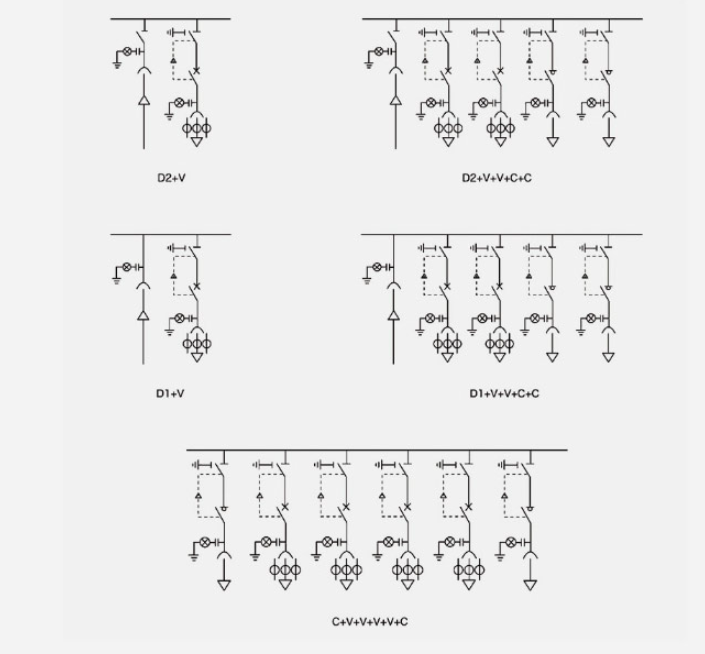

●Kombinasi skema umum 1
Catatan: Skema referensi kombinasi tipikal di atas dapat digabungkan dengan berbagai cara sesuai kebutuhan pengguna.

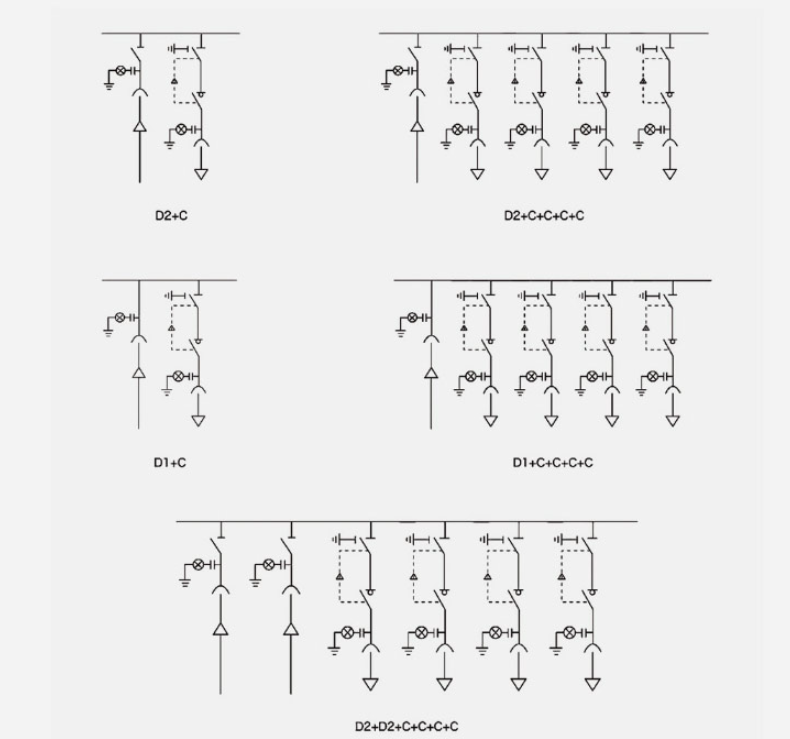

Kombinasi skema khas 2
Catatan: Skema referensi kombinasi tipikal di atas dapat digabungkan dengan berbagai cara sesuai kebutuhan pengguna.
Skema segmentasi ATS
● Ganti instruksi pengoperasian

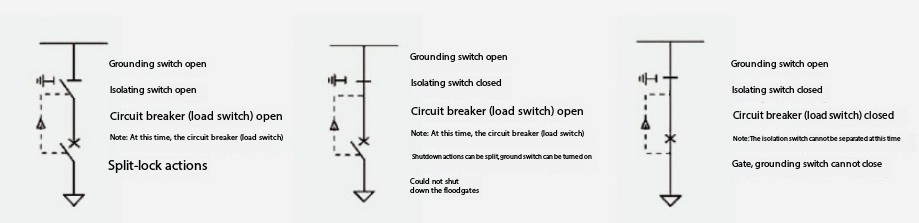

Ganti posisi, status, dan interlock
Langkah-langkah operasi:
Transmisi daya: Gantung (tutup) pintu atas dan bawah dengan pemutus arus (saklar beban) → sakelar pembumian dengan sakelar isolasi → pemutus sirkuit (saklar beban) dengan transmisi daya selesai.
Pemadaman listrik：Pemutus (saklar beban) → pemisah → sakelar pembumian → pemutus (saklar beban) dibongkar (dibuka) dan pintu digelapkan.
● Petunjuk pemasangan

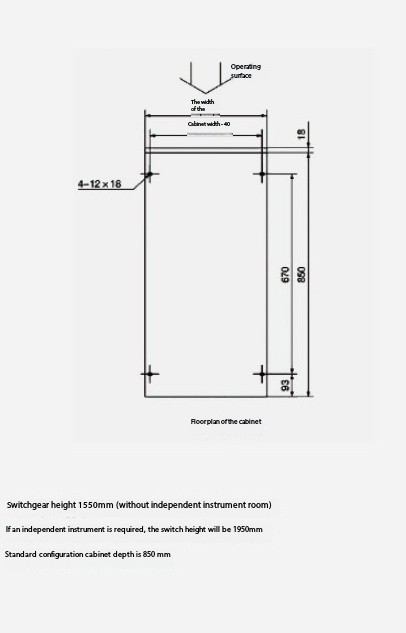

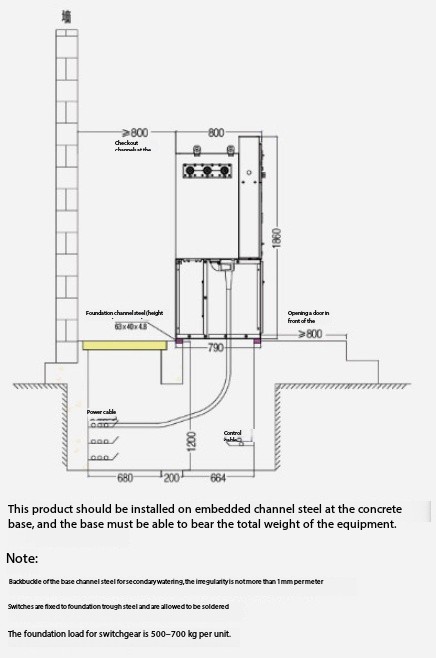

◆ Fondasi dan dimensi keseluruhan
◆Kabinet dan dimensi pemasangan keseluruhan
Tag Panas: Kabinet Switchgear Isolasi Gas Ramah Lingkungan
Kategori Terkait
mengirimkan permintaan
Info kontak
-
Alamat
No.228 Jalan Weishiqi, Zona Pengembangan Ekonomi Yueqing, Kota Wenzhou, Provinsi Zhejiang, Cina
-
Telp
-
Untuk pertanyaan tentang kotak cabang kabel, switchgear tegangan tinggi, switchgear tegangan rendah atau daftar harga, silakan tinggalkan email Anda kepada kami dan kami akan menghubungi dalam waktu 24 jam.
