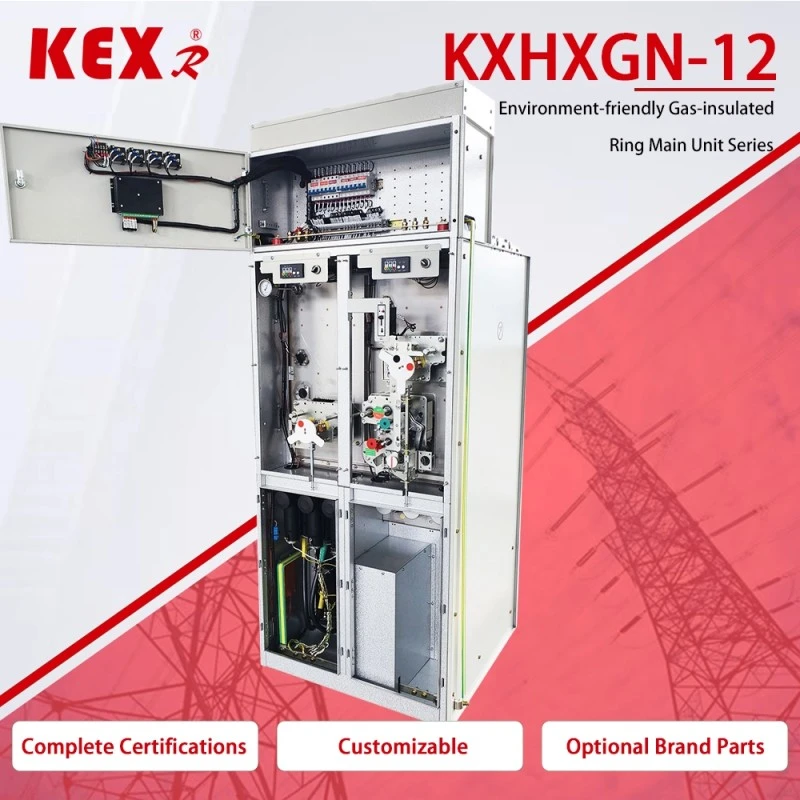

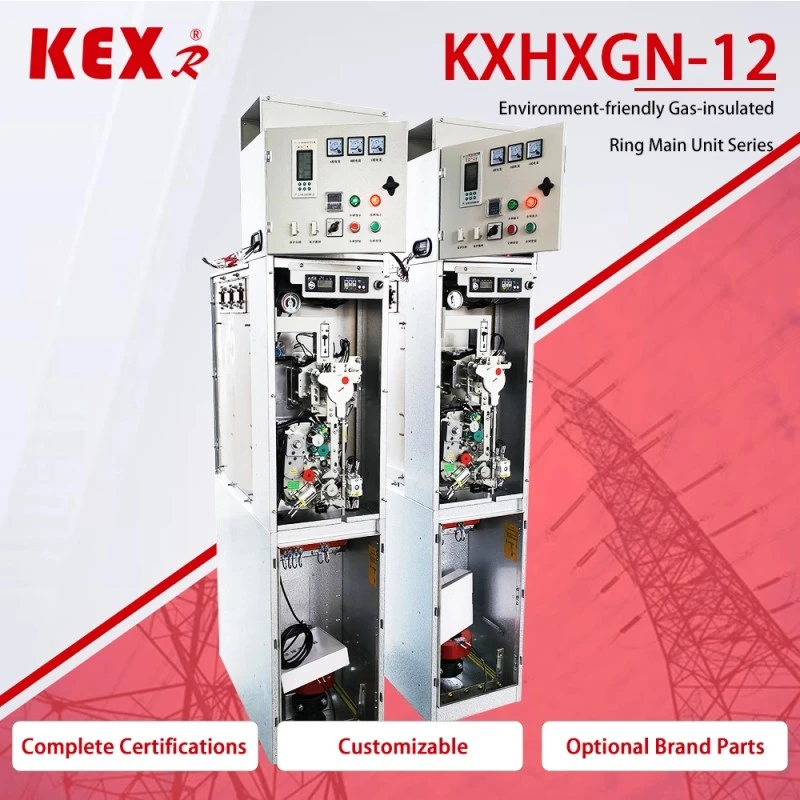

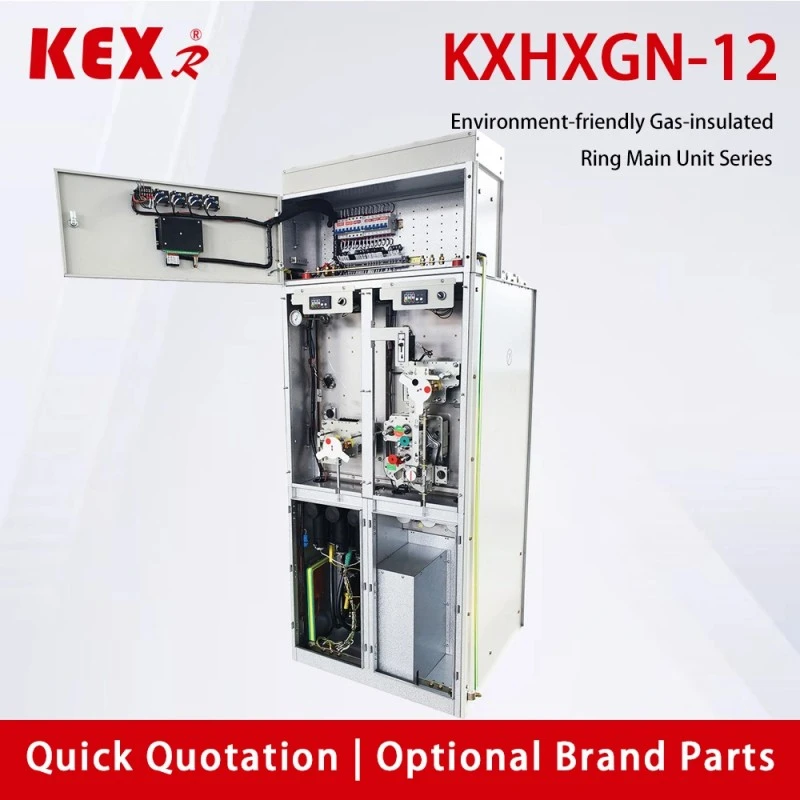

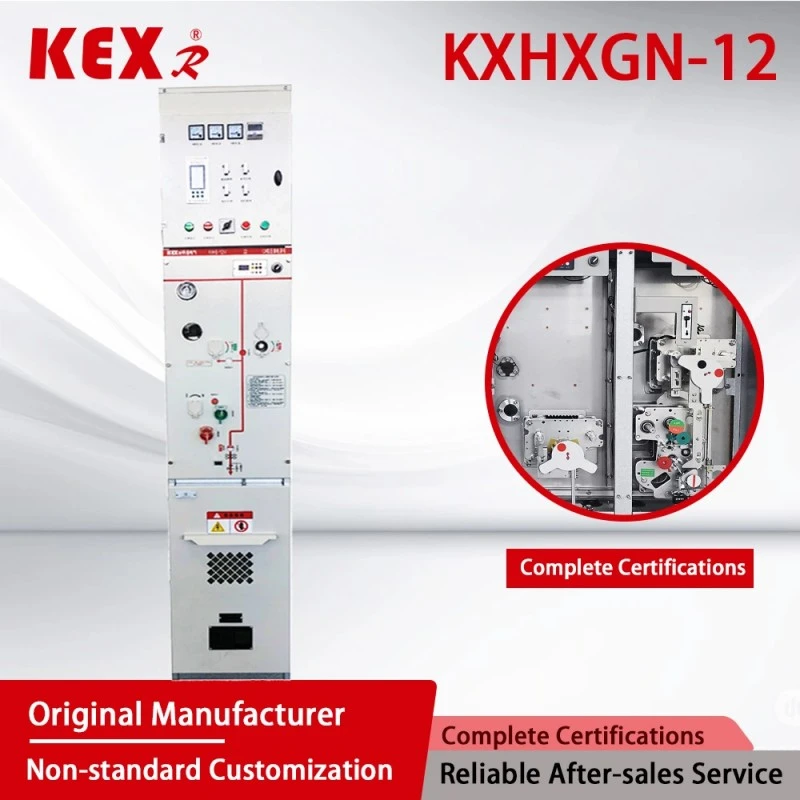

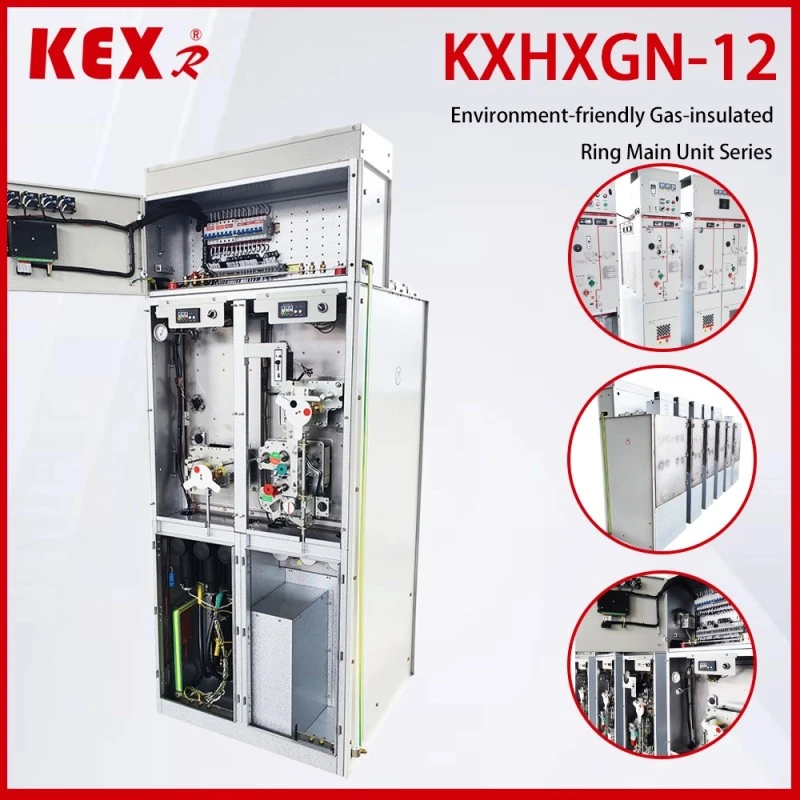

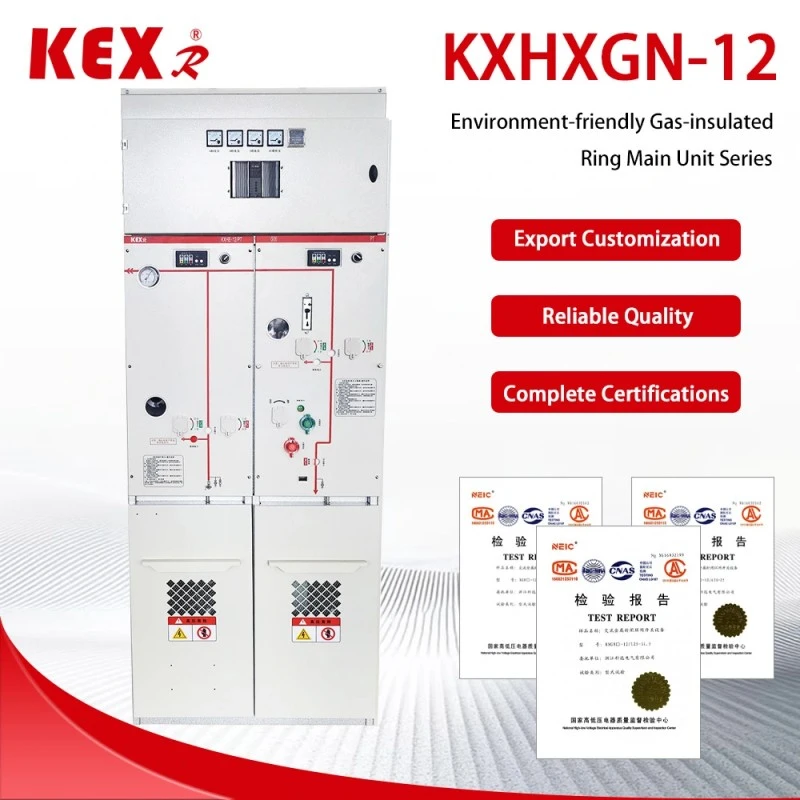

Unit Utama Cincin Perlindungan Lingkungan

Unit utama cincin Perlindungan Lingkungan tipe KXHXGN-12 yang diproduksi oleh KEXR, pemasok peralatan transmisi dan distribusi daya di Cina, adalah kabinet jaringan cincin berinsulasi gas 12kV dengan gas perlindungan lingkungan (seperti udara kering, nitrogen, atau gas campuran) sebagai media insulasi, yang cocok untuk catu daya jaringan cincin, catu daya terminal, dan stasiun pembukaan dan penutupan jaringan distribusi skala kecil.
Model: KXHXGN-12
Merek：KEXR

mengirimkan permintaan

Deskripsi Produk

● Fitur utama unit utama cincin Perlindungan Lingkungan

(1) Keuntungan perlindungan lingkungan

◆SFgas gratis: Unit utama cincin Perlindungan Lingkungan menggunakan udara kering, nitrogen, atau gas perlindungan lingkungan baru (seperti G, AirPlus®, dll.), yang sejalan dengan peraturan F-Gas UE dan kebijakan "karbon ganda" Tiongkok.

◆Emisi karbon rendah: Dibandingkan dengan kabinet jaringan lingkar SF, GWP (Potensi Pemanasan Global) mendekati nol.

(2) Desain struktural

◆Desain modular: Unit utama cincin Perlindungan Lingkungan dari saluran masuk, saluran keluar, meteran, dan PT dapat diperluas.

◆Struktur tertutup: Tingkat perlindungan unit utama cincin Perlindungan Lingkungan mencapai IP67, yang tahan debu, tahan lembap, dan tahan kondensasi, cocok untuk lingkungan yang keras.

◆Ukuran ringkas: menghemat ruang dibandingkan kabinet jaringan lingkar AIS dan lebih ramah lingkungan dibandingkan SF₆ GIS tradisional.

(3) Pilihan cerdas

Pemantauan cerdas (seperti DTU, pengukuran suhu online, pemantauan pelepasan sebagian, dll.) dapat dipilih untuk mendukung akses Internet of Things (IoT) dan mewujudkan pengoperasian dan pemeliharaan jarak jauh.

● Parameter Teknis unit utama cincin Perlindungan Lingkungan

◆ Kabinet pemutus arus

Barang				Satuan	Data
Nilai Tegangan				KV	12
Frekuensi yang Dinilai				HZ	50
Tingkat insulasi terukur	Frekuensi kerja 1 menit bertahan Voltase		Ke ground, fase ke fase	KV	42
			Merusak		48
	Pencahayaan impuls menahan tegangan （puncak）		Ke ground, fase ke fase	KV	75
			Merusak		85
	Frekuensi daya 1 menit menahan tegangan rangkaian bantu/kontrol (ke ground)			KV	2
Nilai Saat Ini				A	630
Dinilai ketahanan arus jangka pendek （nilai virtual）			Sirkuit utama/saklar pembumian	ka	25/4dtk
			Sirkuit pembumian	ka	21,7/4dtk
Nilai puncak menahan arus			Sirkuit utama/saklar pembumian	ka	63
			Sirkuit pembumian	ka	54.5
Nilai arus dan waktu pemutusan hubung singkat				kA/Waktu	25/30
Nilai arus penutupan hubung singkat (puncak)				ka	63
Arus putus pengisian kabel terukur				A	25
Urutan operasi terukur pemutus O-0.3s-CO-180s-CO
Kehidupan mekanis		Pemutus / Pemutus		Waktu	10.000/3000
gelar IP		Kotak tertutup			IP67
		Cangkang sakelar			IP4X
Tekanan gas		Tingkat pengisian gas terukur (20℃, tekanan pengukur)		Ayah	0.02
		Tingkat fungsi minimum gas terukur (20℃, tekanan pengukur)		Ayah	0
Kinerja penyegelan,		Tingkat kebocoran tahunan		%/Tahun	≤0,05

◆ Kabinet saklar beban

Barang			Satuan	Data
Nilai Tegangan			KV	12
Frekuensi yang Dinilai			HZ	50
Tingkat insulasi terukur	Frekuensi kerja 1 menit bertahan Voltase		KV

	Pencahayaan impuls menahan tegangan （puncak）		KV

	Frekuensi daya 1 menit menahan tegangan rangkaian bantu/kontrol (ke ground)		KV	2
Nilai Saat Ini			A	630
Dinilai ketahanan arus jangka pendek （nilai virtual）		Sirkuit utama/saklar pembumian	KA	25/4dtk
		Sirkuit pembumian	KA	21,7/4dtk
Nilai puncak menahan arus		Sirkuit utama/saklar pembumian	KA	63
		Sirkuit pembumian	KA	54.5
Nilai arus penutupan hubung singkat (puncak)		Sakelar beban/sakelar pembumian	KA	63
Nilai arus interupsi beban aktif			A	630
Nilai arus interupsi loop tertutup			A	630
5% Nilai arus interupsi beban aktif			A	31.5
Arus putus pengisian kabel terukur			A	10
Nilai waktu jeda beban aktif			Waktu	100
Pemutusan arus gangguan tanah			A/Waktu	31.5/10
Arus pengisian saluran dan kabel terputus pada kondisi gangguan tanah.			A/Waktu	17.4/10
Kehidupan mekanis	Pemutus / Pemutus		A/Waktu	10.000/3000
gelar IP	Kotak tertutup			IP67
	Cangkang sakelar			IP4X
Tekanan gas	Tingkat pengisian gas terukur (20℃, tekanan pengukur)		Ayah	0.02
	Tingkat fungsi minimum gas terukur (20℃, tekanan pengukur)		Ayah	0
Kinerja penyegelan,	Tingkat kebocoran tahunan		%/Tahun	≤0,05

● Standar implementasi unit utama lingkaran Perlindungan Lingkungan

◆ Persyaratan teknis umum standar GB/T 1022 untuk switchgear dan controlgear tegangan tinggi.

◆ GB/T39063640.5kV AC peralatan switchgear dan kontrol tertutup logam.

◆ GB/T1985 Sakelar isolasi AC tegangan tinggi dan sakelar pembumian

◆ Sakelar beban tegangan tinggi AC GB/T38043.6-40.5kV

◆ GB/T1984 Pemutus sirkuit AC tegangan tinggi

◆ GB/T4208 Kode IP tingkat perlindungan shell

◆ Pengukuran Debit Sebagian GB/T7354

◆ GB/T311.1 Koordinasi isolasi Bagian 1: Definisi, prinsip, dan aturan

● Menggunakan kondisi unit utama cincin Perlindungan Lingkungan

◆ Suhu maksimum: +45 derajat Celsius;

◆ Suhu minimum: -25 derajat Celsius;

◆ Suhu maksimum: (rata-rata 24 jam) +35 derajat Celsius;

◆ Kelembaban relatif rata-rata maksimum (24 jam 1: ≤ 95%; Ketinggian: ≤ 1500m; Kapasitas seismik: 8 derajat;

◆ Kelas perlindungan: segel bodi bermuatan IP67, cangkang kabinet sakelar IP4x；

◆ Udara di sekitar tidak boleh tercemar oleh gas mudah terbakar dan uap air yang bersifat korosif.

◆ Tidak ada tempat yang sering mengalami getaran keras, dan desain kekerasan di bawah bagian yang keras memenuhi semua jenis persyaratan.

◆ Jika digunakan dalam kondisi lingkungan normal di luar GB/T3906, pengguna harus bernegosiasi dengan KEXR

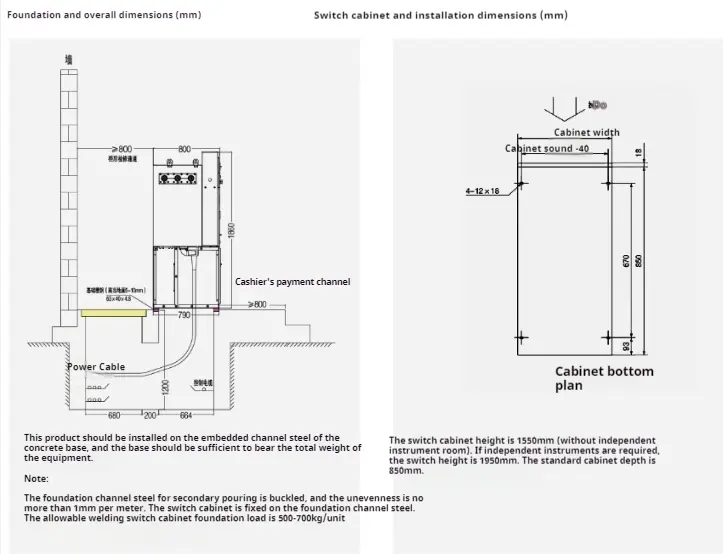

●Petunjuk pemasangan

Environmental Protection Ring Main Unit
