Unit utama cincin modular

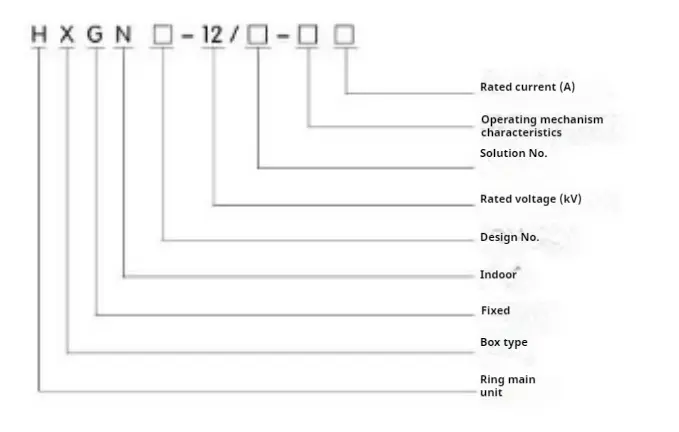

○ Makna model

○ Penggunaan utama dan ruang lingkup aplikasi dari unit utama modular tipe HXGH-12

Unit utama Modular Ring cocok untuk set lengkap dalam ruangan 3,6-12kV arus bolak-balik tiga fase dengan bagian bus tunggal 50Hz, yang digunakan untuk menerima dan mendistribusikan energi listrik, dan memiliki fungsi mengendalikan, melindungi dan memantau sirkuit. Ini dapat diterapkan pada berbagai jenis pembangkit listrik, gardu induk, perusahaan industri dan pertambangan, bangunan bertingkat tinggi dan tempat lain, dan juga dapat dikombinasikan dengan lemari jaringan cincin untuk digunakan di stasiun switching.

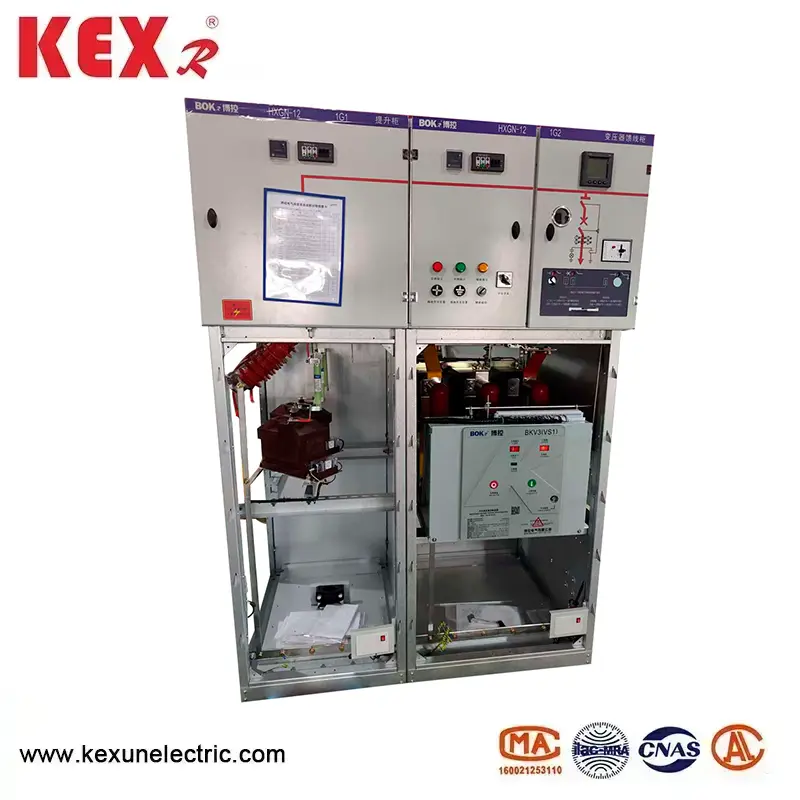

○ Struktur dan karakteristik utama unit utama Modular Tipe HXGH-12

▶ Unit utama cincin modular dilas dengan baja sudut berkualitas tinggi.

▶ Ruang pemutus sirkuit terletak di bagian tengah (bawah) dari kabinet, yang nyaman untuk pemasangan, debugging, dan pemeliharaan. Standar ini dilengkapi dengan pemutus sirkuit ZN63AIVS1-12), dan ada saluran pelepas tekanan untuk memastikan keamanan pribadi.

▶ Putus putar lanjutan dan andal dapat digunakan untuk dengan aman memasuki ruang pemutus sirkuit untuk pemeliharaan saat bus utama diisi. Rotary Disconnector lanjutan dan andal dapat dengan aman memasuki ruang pemutus sirkuit untuk pemeliharaan ketika bus utama dialiri listrik.

▶ Level perlindungan unit utama cincin modular adalah IP2X.

▶ Dilengkapi dengan perangkat penguncian mekanis wajib yang andal dan berfungsi penuh, yang dapat memenuhi persyaratan "lima tindakan pencegahan" secara sederhana dan efektif.

▶ Memiliki sistem pentanahan yang bersalah.

▶ Pintu dilengkapi dengan jendela observasi, yang dapat dengan jelas mengamati keadaan kerja komponen di kabinet.

▶ Mekanisme operasi dikunci oleh kunci mekanik yang lebih dapat diandalkan daripada XGN66-12.

▶ Kabel yang masuk dan keluar lebih rendah dari bagian depan kabinet, yang lebih mudah bagi pengguna untuk terhubung.

○ Menggunakan kondisi lingkungan dari unit utama cincin modular tipe HXGH-12

1. Batas atas suhu sekitar adalah +40 ℃ dan batas bawah adalah -10 ℃;

2. Ketinggian unit utama cincin modular harus kurang dari 1000m;

3. Nilai rata -rata harian kelembaban relatif udara tidak lebih dari 95%, dan nilai rata -rata bulanan tidak lebih dari 90%; Nilai rata-rata harian uap air tidak lebih dari 2,2x10-3mpa, dan nilai rata-rata bulanan adalah 1,8x10-3mpa;

● Parameter teknis utama HXGN □ -12 Tipe Modular Ring Unit Utama
