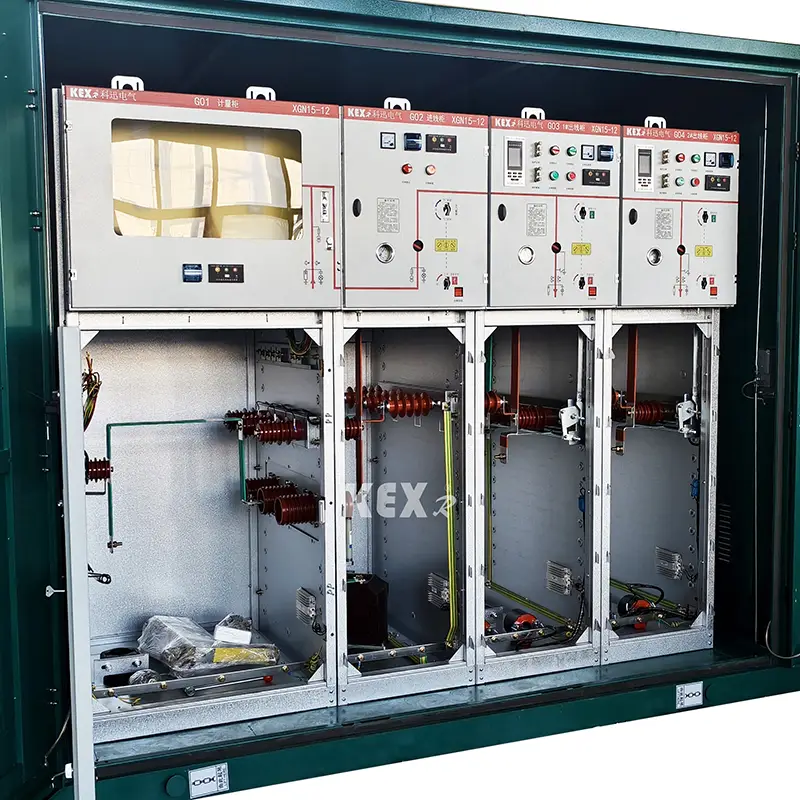

Kabinet Unit Utama Cincin SF6

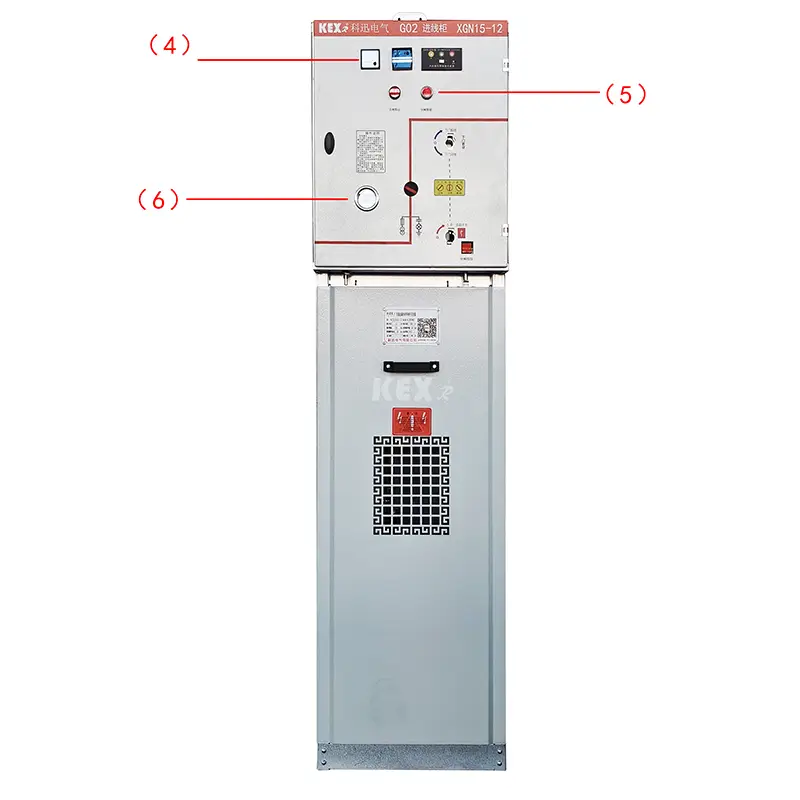

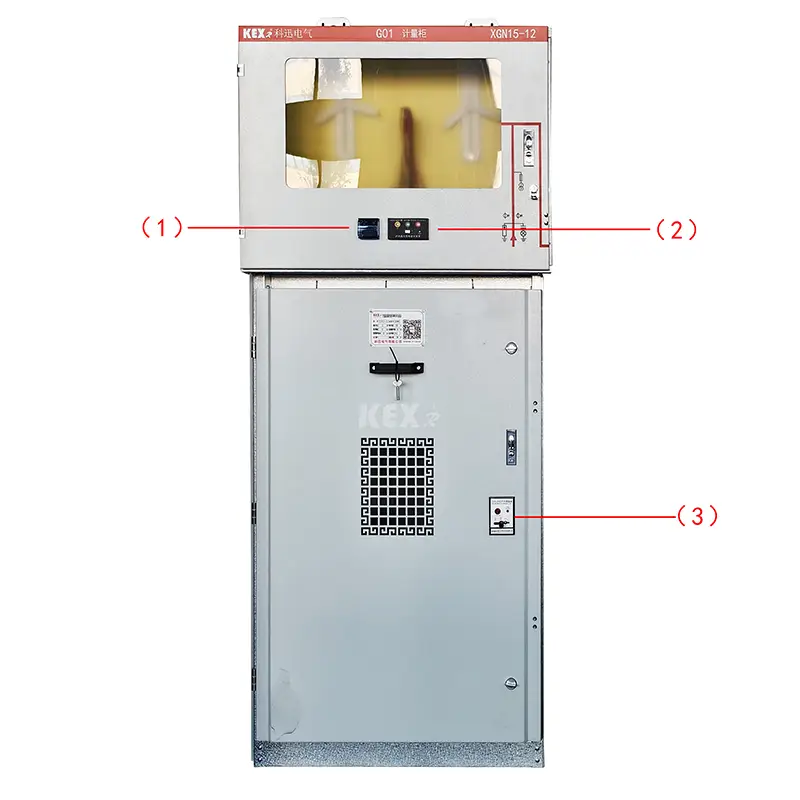

●Komponen

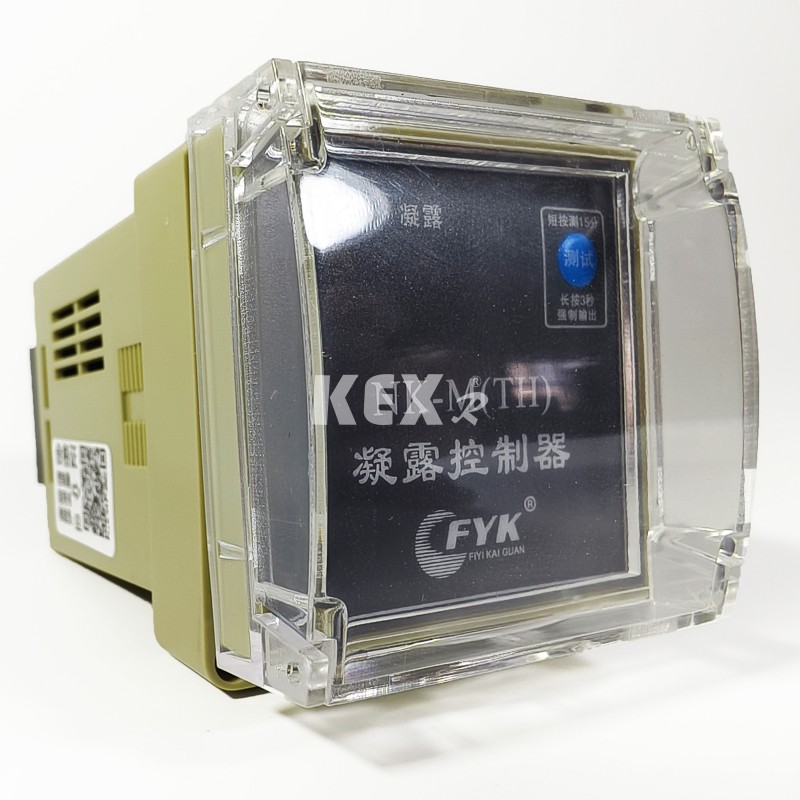

1. .Pengontrol kondensasi

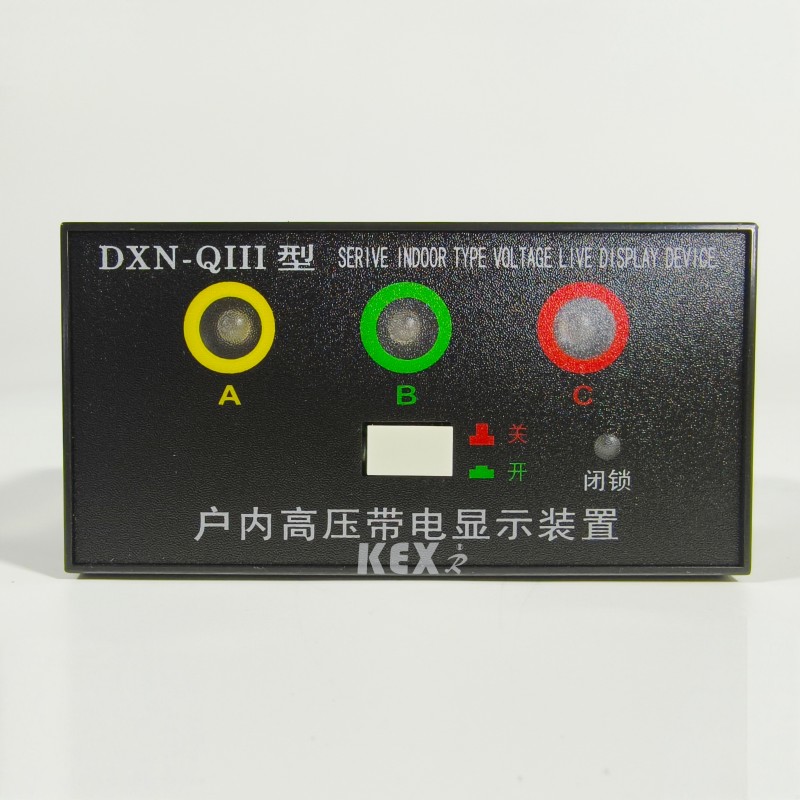

2. Layar terisi daya

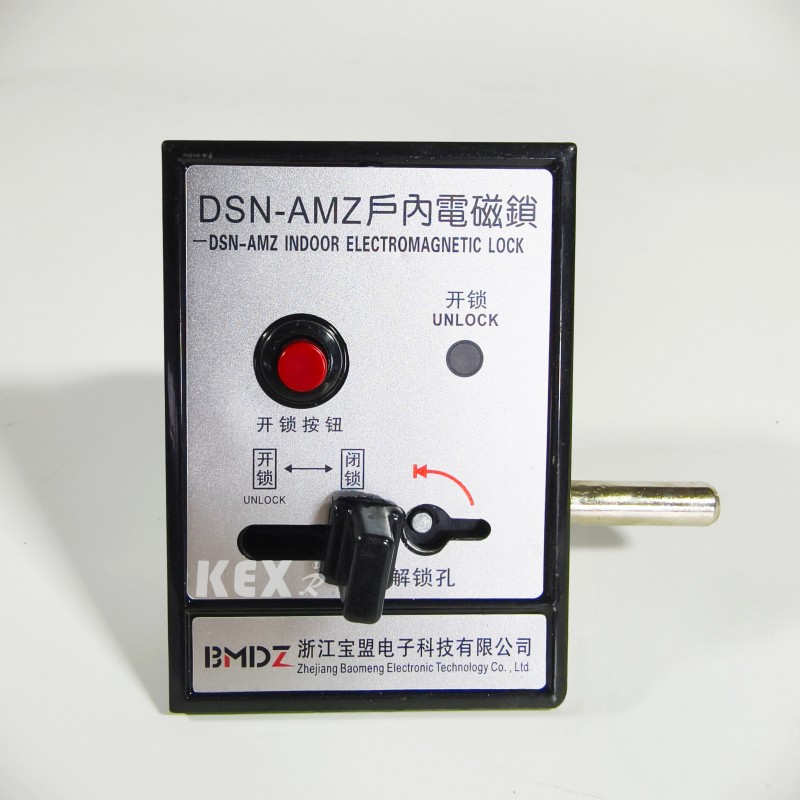

3. Kunci elektromagnetik dalam ruangan

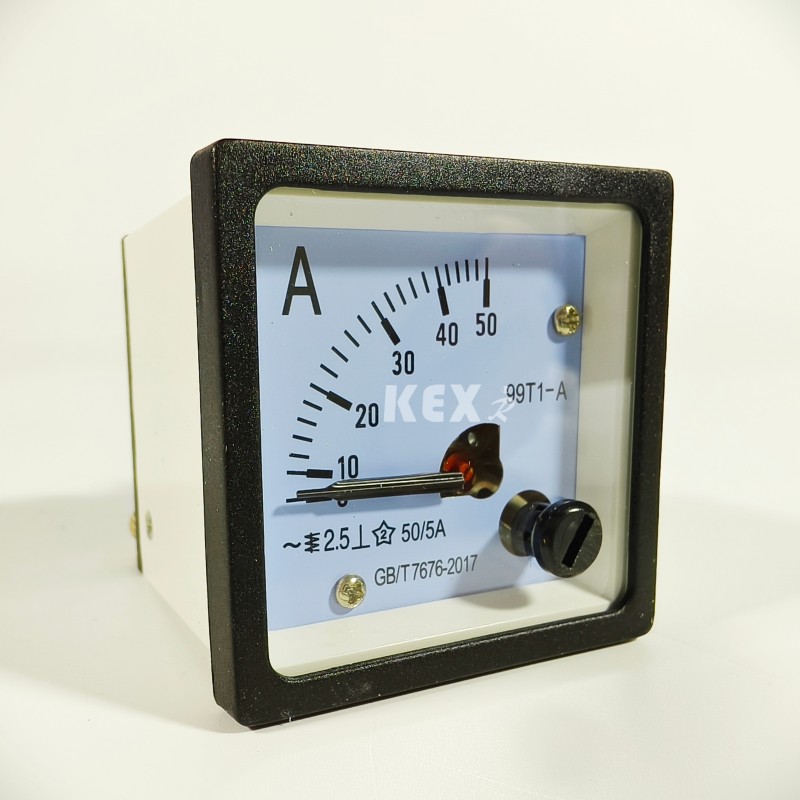

4. Ammeter

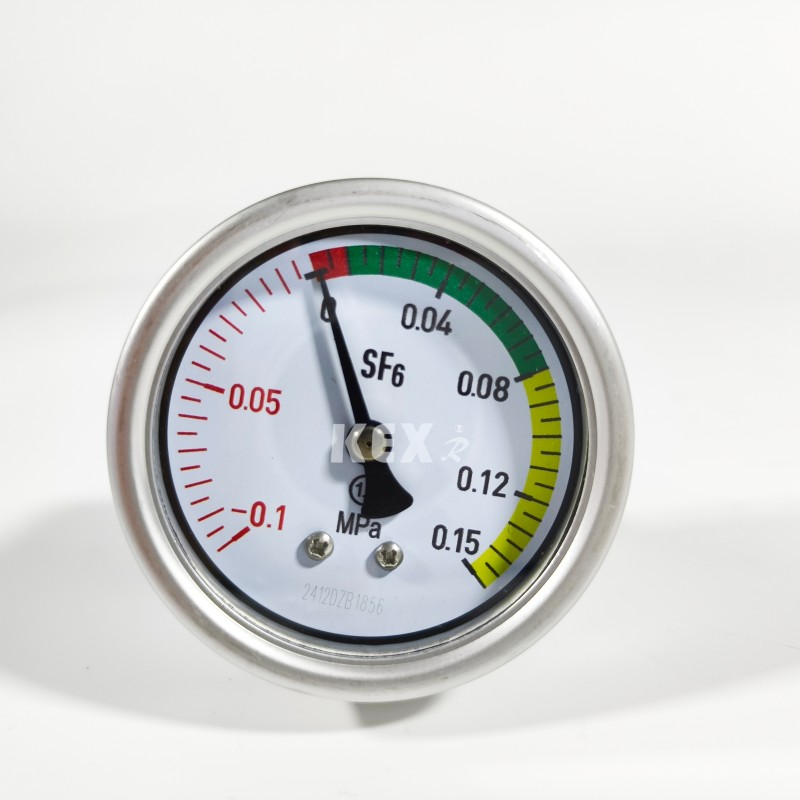

6.Barometer

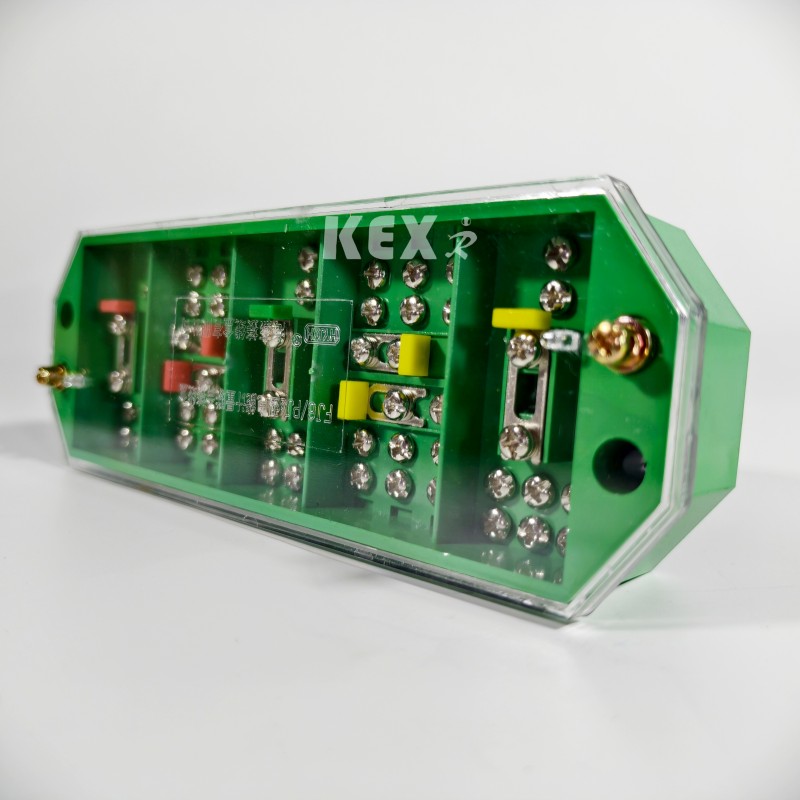

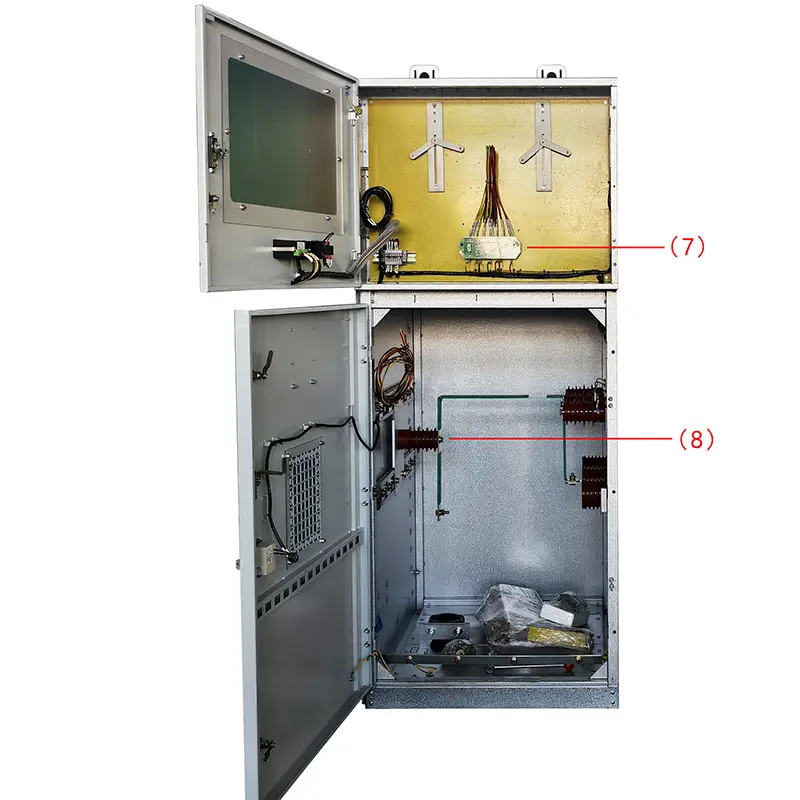

7. Konektor listrik kabel 3 fasa 3

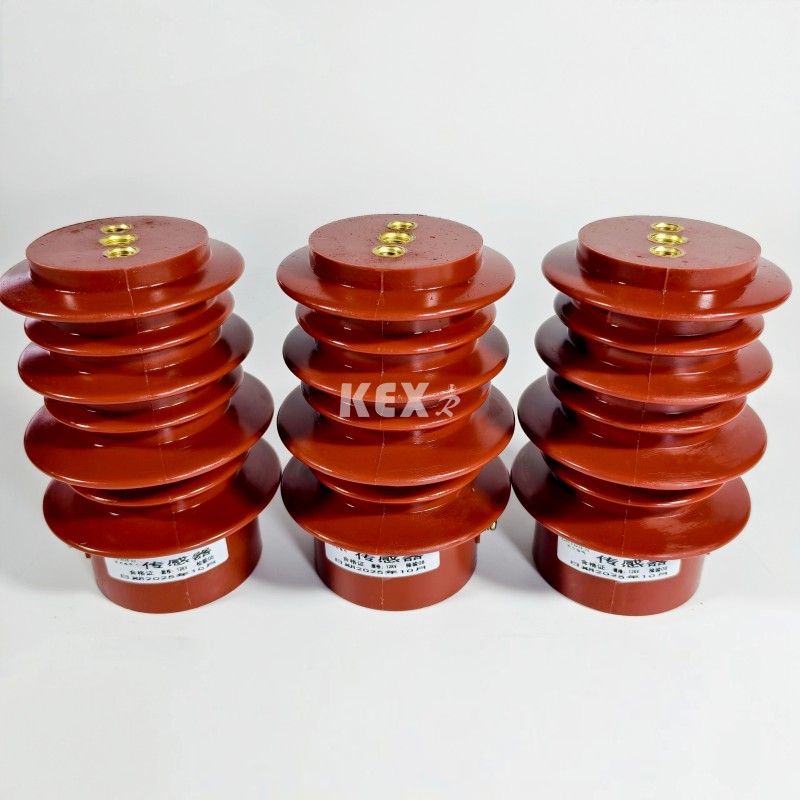

8. Pemancar

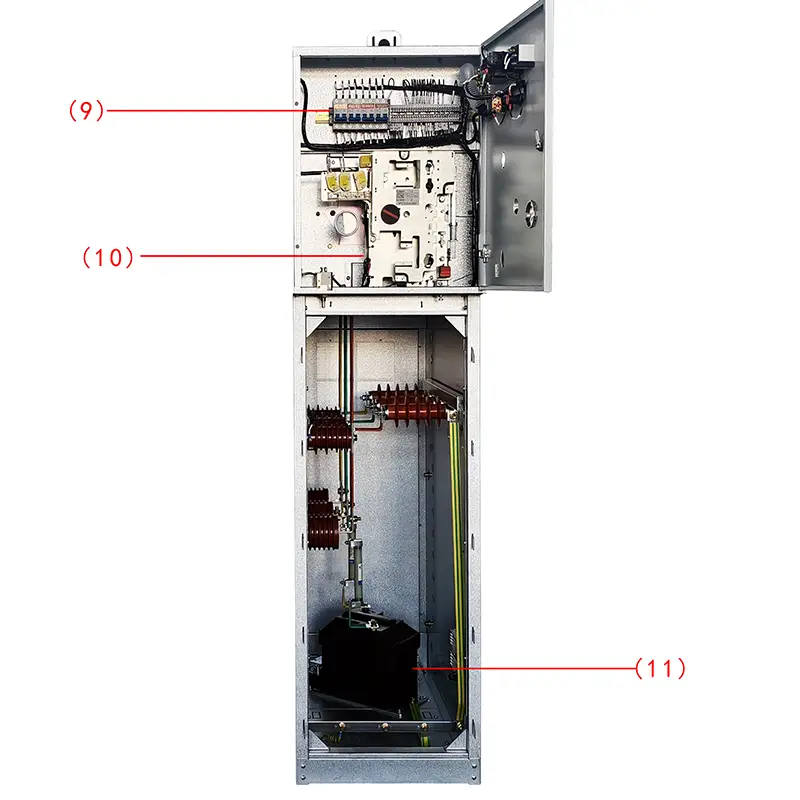

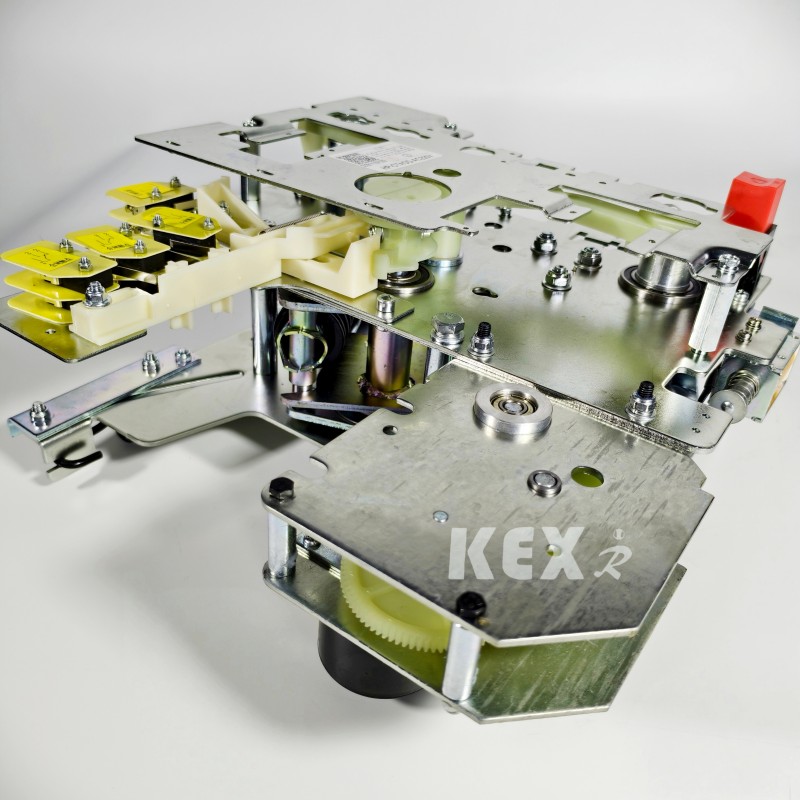

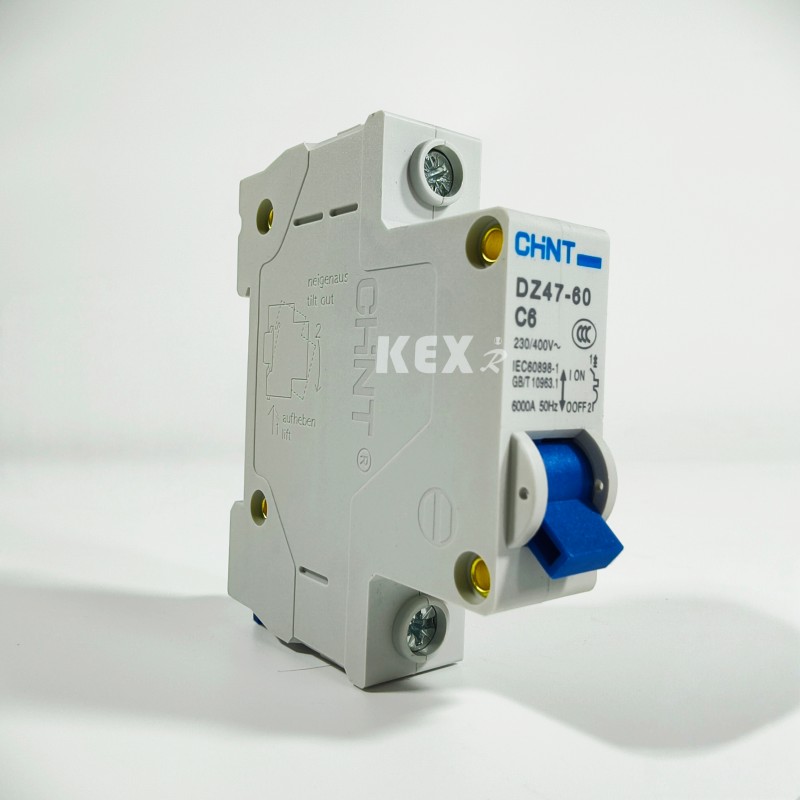

9. Mcb

10. Mekanisme pengoperasian

11.VT

● Menggunakan kondisi

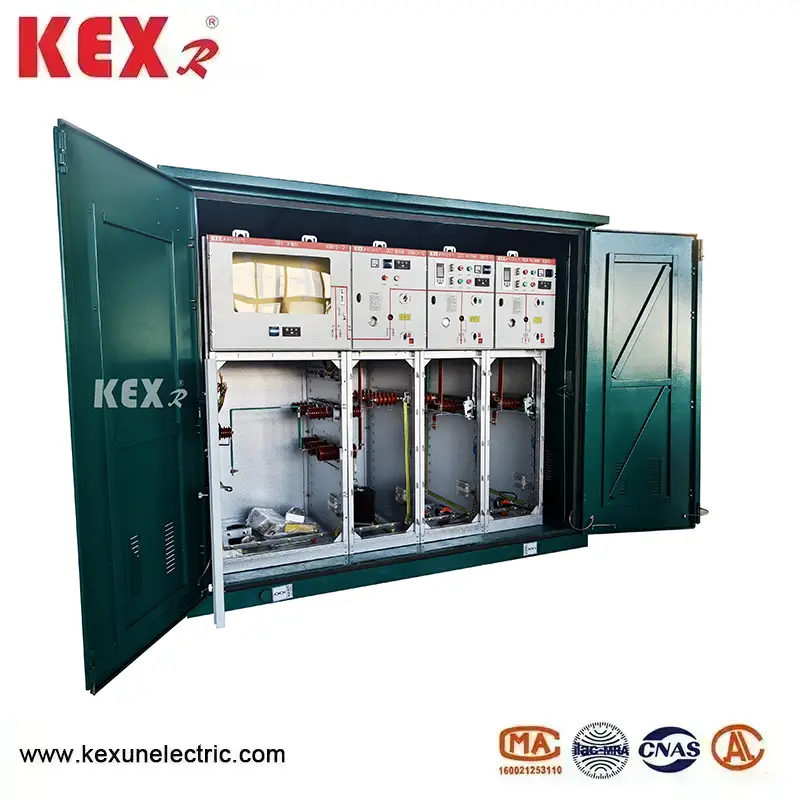

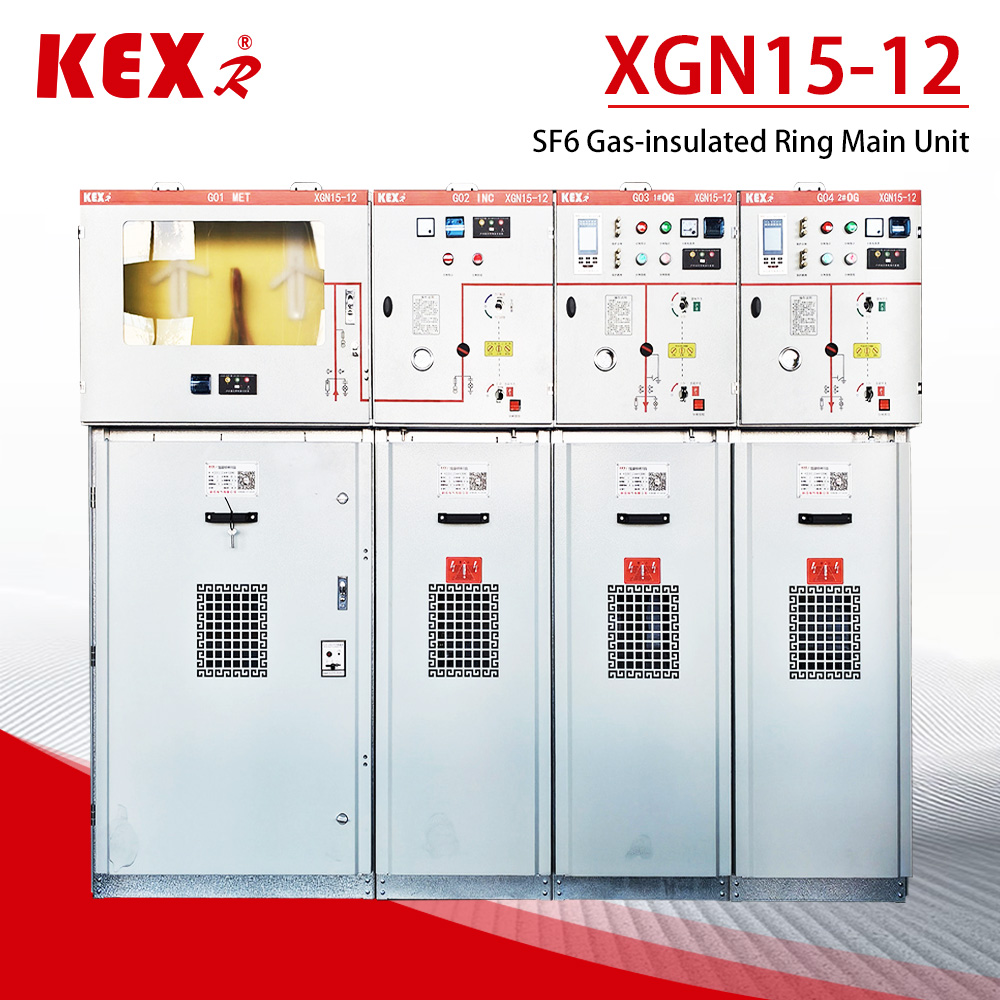

Kabinet Unit Utama Cincin SF6 modular tipe XGN15-12 adalah generasi baru switchgear tertutup logam yang ringkas dan dapat diperluas dengan sakelar sulfur heksafluorida sebagai sakelar utama dan insulasi udara untuk seluruh kabinet. Ini memiliki karakteristik struktur sederhana, pengoperasian yang fleksibel, interlock yang andal, dan pemasangan yang mudah digunakan, serta dapat memberikan solusi teknis yang memuaskan untuk berbagai aplikasi dan kebutuhan pengguna yang berbeda. Ini mengadopsi teknologi penginderaan dan relai pelindung terbaru, ditambah kinerja teknis canggih dan skema perakitan yang ringan dan fleksibel, yang sepenuhnya dapat memenuhi perubahan kebutuhan pasar.

Sakelar utama Kabinet Unit Utama Cincin XGN15-12 SF6 masing-masing mengadopsi FLN36 dan FLN48, sakelar beban SF6 dan SFG asli ABB, serta pemutus sirkuit VD4/S, HD4/S asli ABB, dan pemutus sirkuit VS1 juga dapat dilengkapi sesuai kebutuhan pengguna.

● Lingkungan Kerja

◆ Ketinggian≤1000m

◆Suhu Sekitar -25~40℃

◆Rata-rata kelembaban relatif harian tidak melebihi 95%; Kelembaban relatif bulanan rata-rata tidak melebihi 90%;

◆ Kapasitas seismik: 8 derajat;

◆ Tidak ada getaran dan benturan keras, dan tempat yang rawan kebakaran, korosi kimia, dan ledakan.

● Standar

Kabinet Unit Utama Cincin SF6 modular XGN15-12 memenuhi standar di bawah ini

IEC298 ·IEC265 ·IECL29 ·IEC694 ·IEC420 ·IEC56 ·IEC529 ·IEC932 ·GB3804 ·GB3906 ·GB11022

●Tabel parameter teknis Kabinet Unit Utama Cincin SF6 modular tipe XGN15-12

● Struktur Kabinet Unit Utama Cincin SF6 modular tipe XGN15-12

◆Ruang busbar: saklar beban

Sakelar beban tiga stasiun dipasang di ruang sakelar. Cangkang sakelar beban terbuat dari resin epoksi dan diisi dengan sulfur heksafluorida (SF6). Gas tersebut merupakan media isolasi, dan S6F dapat dipasang di ruang sakelar sesuai dengan kebutuhan pelanggan. Pengukur massa jenis gas atau pengukur massa jenis gas dengan kontak alarm.

◆Ruang kabel: mekanisme pengoperasian, mekanisme interlocking, dan ruang kendali tegangan rendah.

Kabinet sakelar beban memiliki ruang kabel yang luas, yang terutama digunakan untuk sambungan kabel, sehingga kabel inti tunggal atau tiga inti dapat dihubungkan dengan kepala kabel sederhana tanpa pelindung, dan pada saat yang sama, penangkal petir, trafo arus, sakelar grounding bawah dan elemen lainnya dapat dipasang di ruang yang luas. Sesuai dengan desain standar, pintu lemari memiliki jendela observasi dan perangkat interlock pengaman, dan pelat bawah ruang kabel dilengkapi dengan penutup penyegel dan penjepit kabel dengan rangka penyangga dengan ukuran yang sesuai. Pelat bawah dan kusen pintu depan ruang kabel dapat dilepas untuk memudahkan pemasangan kabel.

◆ Mekanisme pengadukan, mekanisme saling terkait, dan ruang kendali bertekanan rendah

Ruang tegangan rendah dengan interlock memainkan peran panel kontrol pada saat yang bersamaan. Ruang tegangan rendah dilengkapi dengan mekanisme operasi pegas dengan indikator posisi, interlock dan perangkat mekanis, dan juga dapat dilengkapi dengan kontak bantu, koil tripping, mekanisme tripping darurat, tampilan langsung kapasitif, kunci kunci dan perangkat pengoperasian listrik. Pada saat yang sama, ruang di ruang bertegangan rendah juga dapat dilengkapi dengan rangkaian kontrol, alat ukur, dan relai pelindung. Kabinet lebar 750mm memiliki dua ruang tegangan rendah yang identik, yang dapat dilengkapi dengan lebih banyak aksesori. Seluruh kabinet sakelar XGN15 dapat dibagi menjadi dua bagian, kabinet bagian atas meliputi ruang bus, sakelar beban, mekanisme operasi, dan ruang tegangan rendah, yang terpisah dari ruang kabel bawah. Oleh karena itu, peralatan yang dipasang di unit atas dapat dirombak dan diubah dengan aman dan nyaman, dan seluruh unit atas dapat diganti.

◆ Ruang busbar

Ruang busbar disusun di bagian atas kabinet. Di ruang bus, bus-bus utama dihubungkan bersama dan dijalankan melalui seluruh deretan switchgear.

● Komponen dasar Kabinet Unit Utama Cincin SF6 modular tipe XGN15-12

▶ Sakelar beban SF6 tipe FLN36 dikembangkan dan diproduksi untuk perusahaan dengan memperkenalkan teknologi asing dan sesuai dengan kebutuhan sistem tenaga domestik, ia memiliki tiga kondisi kerja ： Menutup, membuka, dan membumikan

▶Kontak dinamis dan statis dari sakelar beban ditempatkan di cangkang resin epoksi die-casting dengan struktur yang diperkuat, gas SF6 digunakan sebagai media pemadam busur, dan tekanan udara 14bar. Setiap sakelar beban disegel dan bebas perawatan, dan barometer dapat dipilih secara terpisah. Metode pemasangan sakelar beban adalah dengan menempatkan partisi baja antara ruang kabel dan ruang bus, dan memasangnya secara horizontal untuk memenuhi persyaratan keselamatan paling ketat untuk pengoperasian dan pemeliharaan. Jika busur api terjadi di dalam, ada titik lemah struktural di bagian belakang cangkang sakelar beban, yang akan tersapu, dan kemudian katup pelepasan busur pada kabinet akan terhanyut untuk memandu aliran udara bertekanan berlebih di luar kabinet.

▶Saklar beban SF6 memiliki dua mekanisme pengoperasian: Mekanisme pengoperasian pegas tunggal (tipe K) dan mekanisme pengoperasian pegas ganda (tipe A), mekanisme listrik dapat ditambahkan ke dua jenis mekanisme pengoperasian di atas untuk mewujudkan kendali listrik jarak jauh.

●Skema untuk dipilih

□Contoh Skema 1

◆Konfigurasi dan Karakteristik Standar

▶630A Bis

▶ Sakelar beban: FLN36-12D/T630-20

▶ Sakelar beban tiga stasiun (penutupan, isolasi, pembumian) atau sakelar dua stasiun (penutupan, isolasi)

▶Jendela visual dipasang di ujung pengoperasian sakelar.

▶Sakelar utama dan sakelar pembumian dioperasikan oleh dua lubang operasi terpisah dan satu sama lain dapat mengunci sendiri.

▶Indikasi posisi sakelar beban dan sakelar pembumian

▶Ganti bodi dengan indikator tegangan kapasitif

▶Pengukur tekanan gas SF6 dengan relai kepadatan

▶Saklar grounding saling bertautan dengan panel depan ruang kabel

◆ Konfigurasi dan fitur opsional

▶ Perpanjangan Bus yang Dipesan

▶Motor operasi peralihan beban: AC220V/110V DC220V/110V/48V

▶Indikator Kesalahan Sirkuit Pendek dan Grounding

▶Perangkat Penangkal Petir (Tipe Distribusi, Tipe Pembangkit Listrik, Tipe Pelepasan)

▶Mengukur CT dan Meter

▶Trafo Tegangan PT untuk Pengoperasian Catu Daya

▶ Penutupan Pembumian Langsung AC110V/220V pada Saluran Masuk (Sakelar Pembumian dan Gerbang Bawah Penutup Pembumian Tertutup ketika Kabel Bawah Hidup)

▶Kontak Tambahan: Sakelar Utama 4NO+4NC Sakelar Pembumian 2NO+2NC

□Contoh Skema 2

◆ Konfigurasi dan Karakteristik Standar·

▶630A busbar utama

▶ Sakelar beban: FLN36-12D/T100-50

▶ Sakelar beban tiga stasiun (penutupan, isolasi, dan pembumian)

▶ Sakelar beban tiga stasiun, kepala sekering, dan sakelar pembumian ujung sekering

▶Untuk hubungan mekanis

▶ Indikasi trip sekering dan transmisi sinyal jarak jauh

▶Jendela visual dipasang di ujung pengoperasian sakelar.

▶Sakelar utama dan sakelar pembumian dioperasikan oleh dua lubang operasi terpisah dan satu sama lain dapat mengunci sendiri.

▶Indikasi posisi sakelar beban dan sakelar pembumian

▶Ganti bodi dengan indikator tegangan kapasitif

▶Pengukur tekanan gas SF6 dengan relai kepadatan

▶Saklar grounding saling bertautan dengan panel depan ruang kabel

◆ Konfigurasi dan fitur opsional

▶ Perpanjangan Bus yang Dipesan

▶Motor operasi peralihan beban: AC220V/110V DC220V/110V/48V

▶Indikator Kesalahan Pendek dan Beralas

▶Mengukur CT dan Meter

▶Perjalanan Tegangan Rugi AC220V

▶Pemisah arus berlebih: GL25/5

▶Kontak tambahan: sakelar utama 4NO+4NC sakelar pembumian 2NO+NC

▶ Koil perjalanan: AC220V/110V DC220V/110V/48V

▶Fuse Fuse (Sinyal Kesalahan):1NO

▶Pengukur tekanan dengan sinyal: 1NO

□Contoh Skema 3

Program Utama Nomor D07

◆Konfigurasi dan Karakteristik Standar

▶Dua Transformator Arus LZZBJ9

▶Dua Transformator Tegangan JDZ

▶Lindungi sekering PT

▶ Saling mengunci panel depan ruang kabel

◆ Konfigurasi dan fitur opsional

▶AVoltmeter dengan Sakelar

▶Ammeter dengan saklar

▶3 CT, 3 PT

▶Indikator Tegangan Kapasitif yang Menunjukkan Kabinet Switchgear Langsung

▶ Pengukur jam watt

▶Kontrol negatif
