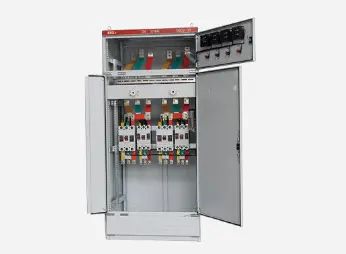

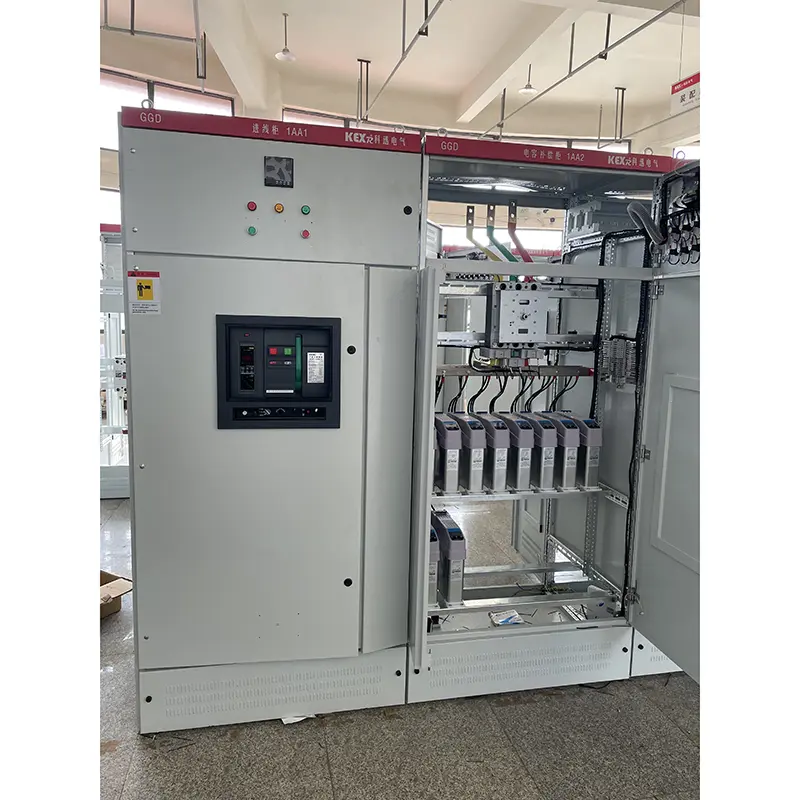

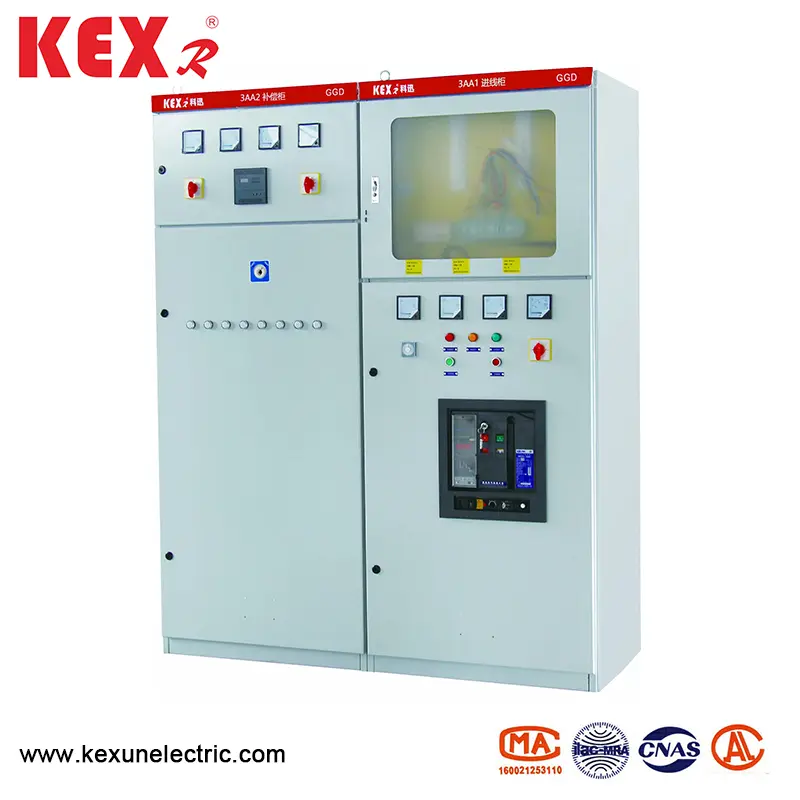

AC Kabinet Distribusi Tegangan Rendah

● Area aplikasi

Kabinet distribusi tegangan rendah GGD AC adalah jenis baru kabinet distribusi tegangan rendah yang dirancang berdasarkan prinsip keselamatan, ekonomi, rasionalitas dan keandalan sesuai dengan persyaratan atasan yang kompeten dari Kementerian Energi dan mayoritas pengguna listrik dan departemen desain. Produk ini memiliki karakteristik kapasitas pemecah tinggi, stabilitas dinamis dan termal yang baik, skema listrik fleksibel, kombinasi yang nyaman, seri, kepraktisan yang kuat, struktur baru dan tingkat perlindungan tinggi, dan dapat digunakan sebagai produk yang diperbarui dari switchgear tegangan rendah. GGD AC Kabinet distribusi tegangan rendah sesuai dengan IEC439 switchgear tegangan rendah dan controlgear, GB7251 switchgear tegangan rendah dan standar lainnya.

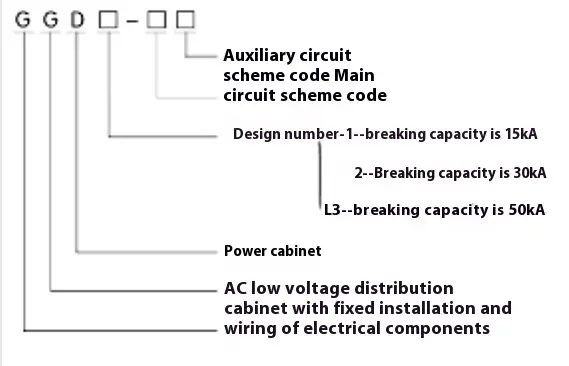

● Makna model

● Kinerja listrik

◆ Parameter listrik dasar

◆ Skema Sirkuit Utama

Ada 129 skema dan 298 spesifikasi untuk sirkuit utama kabinet distribusi tegangan rendah GGD AC (tidak termasuk skema dan spesifikasi yang berasal dari perubahan fungsional sirkuit tambahan dan perubahan tegangan kontrol). Di antara mereka, GGD1 memiliki 49 skema dan 123 spesifikasi. GGD2 memiliki 53 skema dan 107 spesifikasi. Model GGD3 memiliki 27 skema dan 68 spesifikasi skema sirkuit utama dipilih dengan meminta pendapat sebagian besar departemen desain dan penggunaan, yang meningkatkan skema yang dibutuhkan oleh pembangkit listrik. Dinilai arus hingga 3150A, cocok untuk transformator distribusi 2000kVA dan di bawahnya. Selain itu, untuk memenuhi kebutuhan kompensasi daya reaktif, kabinet kompensasi transmisi GGJ1 dan GGJ2 dirancang, dengan 4 skema sirkuit utama dan total 12 spesifikasi.

◆ Skema sirkuit tambahan

Desain sirkuit tambahan dibagi menjadi dua bagian: skema catu daya dan skema pembangkit listrik. Ada cukup ruang di kabinet BGD untuk memasang komponen sekunder. Pada saat yang sama, NLS juga telah mengembangkan transformator lm23d saat ini khusus untuk memenuhi kebutuhan pembangkit listrik dan pengguna khusus saat melampirkan perlindungan relai.

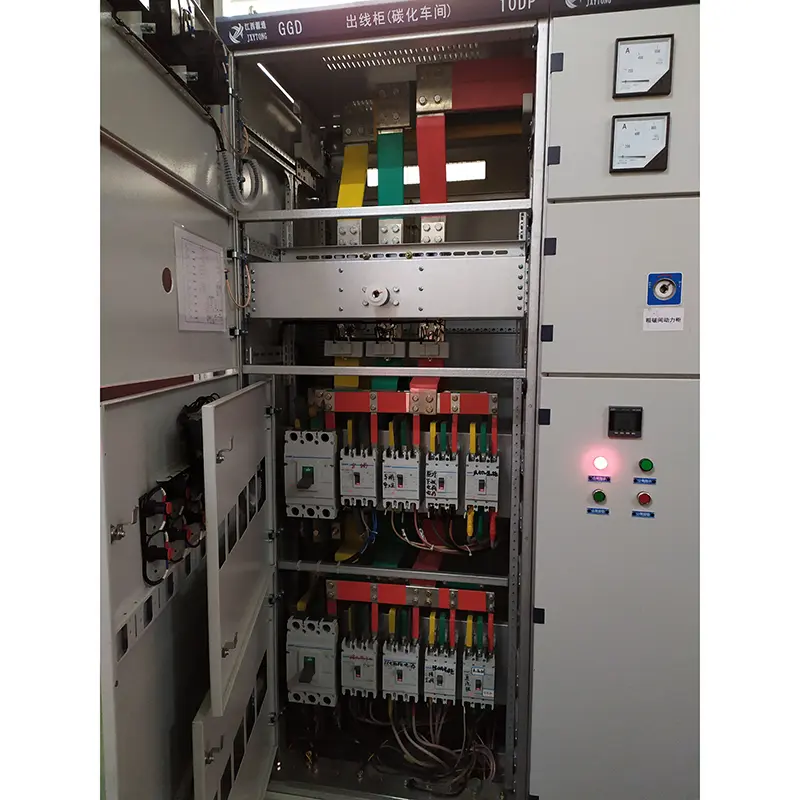

◆ Bus bus utama

Mempertimbangkan rasio harga dan kelayakan mengganti tembaga dengan aluminium, bus aluminium tunggal dapat digunakan ketika arus pengenal di bawah 1500A, dan bus tembaga ganda dapat digunakan ketika arus pengenal di atas 1500 A. Produsen memproduksi prototipe sesuai dengan peraturan ini dan lulus uji jenis. Tentu saja, pabrikan juga dapat mengganti bus aluminium dengan bus tembaga dengan kapasitas saat ini yang sama sesuai dengan persyaratan pengguna. Permukaan bus yang tumpang tindih semuanya dirawat dengan proses timah kolam

◆ Pilihan komponen listrik

▶ GGD Tipe AC Kabinet distribusi tegangan rendah terutama mengadopsi komponen listrik canggih yang dapat diproduksi secara massal di Cina. Pada saat yang sama, menurut prinsip ekonomi dan rasionalitas, beberapa produk lama yang tersedia, seperti DZ10D dan D220, dicadangkan pada premis sepenuhnya mempertimbangkan kelayakan, dan produk usang tidak dipilih.

▶ Sakelar pisau yang dioperasikan HD13BX dan HS13BX adalah komponen khusus yang dirancang oleh NLS untuk memenuhi kebutuhan struktur unik Kabinet BGGD. Mereka mengubah mode operasi mekanisme dan mempertahankan keuntungan dari produk lama, dan merupakan komponen listrik yang praktis.

▶ Jika departemen desain memilih komponen listrik baru dengan kinerja yang lebih baik dan teknologi yang lebih canggih sesuai dengan kebutuhan pengguna, kabinet distribusi tegangan rendah GGD AC memiliki fleksibilitas instalasi yang baik, dan umumnya tidak akan menyebabkan kesulitan dalam pembuatan dan pemasangan karena memperbarui komponen listrik.

▶ Untuk lebih meningkatkan stabilitas dinamis dari sirkuit utama, NLS merancang klem bus kombinasi ZM dan dukungan isolasi untuk kabinet GGD. Penjepit bus bus terbuat dari bahan paduan PP0 yang berkekuatan tinggi dan tinggi, yang memiliki kekuatan isolasi yang tinggi, kinerja yang baik-baik saja dan struktur yang unik. Ini dapat dengan mudah digabungkan menjadi penjepit bar bus tunggal atau penjepit bar bus ganda hanya dengan menyesuaikan blok bangunan. Dukungan isolasi adalah sendi cetakan tipe lengan dengan biaya rendah dan kekuatan tinggi, yang memecahkan cacat jarak creepage yang tidak memadai dari produk lama.

● Instalasi dan penggunaan

Setelah produk tiba di tempat penerima, pertama -tama harus memeriksa apakah kemasannya utuh, dan memberi tahu departemen yang relevan untuk menemukan alasan saat masalah ditemukan. Untuk produk yang tidak dipasang segera, mereka harus ditempatkan di tempat yang sesuai sesuai dengan ketentuan kondisi penggunaan normal.

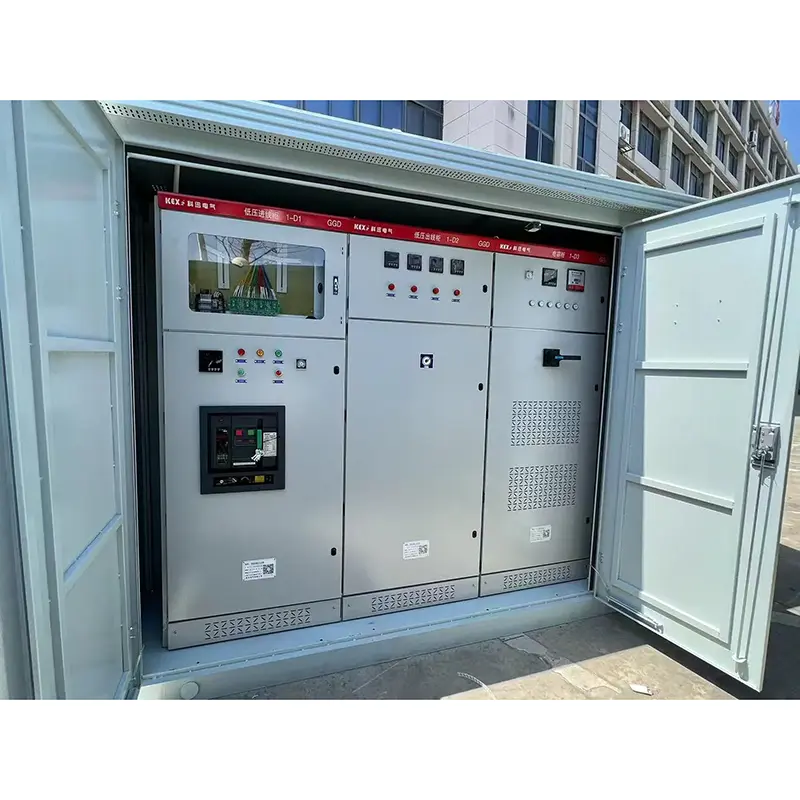

◆ Instalasi produk

 Instalasi produk harus dilakukan sesuai dengan diagram skematik instalasi (lihat gambar terlampir), dan baja dan baut saluran dasar harus disediakan oleh pengguna. Ketika bus utama dipasang di seluruh baris dengan pelapisan timah, permukaan yang tumpang tindih harus diperbaiki dan diratakan, dibersihkan, dilapisi dengan vaseline netral atau mengambil tindakan lain, dan kemudian diikat dengan baut.

◆ Produk harus diperiksa dan diuji untuk barang -barang berikut setelah pemasangan dan sebelum dioperasikan.

▶ Periksa apakah cat atas kabinet telah jatuh dan apakah kabinetnya kering dan bersih.

▶ Apakah mekanisme operasi komponen listrik fleksibel, dan seharusnya tidak ada gaya operasi yang tidak macet atau berlebihan.

▶ Apakah on-off dari kontak utama dan tambahan dari peralatan listrik utama dapat diandalkan dan akurat.

▶ Apakah rasio dan polaritas indikasi instrumen dan transformator benar.

▶ Apakah koneksi busbar baik dan apakah isolasi mendukung, bagian yang dipasang dan aksesori dipasang dengan kuat dan andal.

▶ Apakah kontak tambahan memenuhi persyaratan, apakah spesifikasi inti sekering dari sekering benar, apakah nilai pengaturan relai memenuhi persyaratan desain, dan apakah tindakan tersebut dapat diandalkan dan akurat.

▶ Apakah kontak sirkuit memenuhi persyaratan diagram skematik listrik.

▶ Apakah sistem sirkuit perlindungan memenuhi persyaratan.

▶ Gunakan megoHmmeter 500 volt untuk mengukur nilai resistansi isolasi tidak kurang dari 1 megohmmeter.

◆ Tindakan pencegahan untuk digunakan

(1). Produk ini tidak dipasang di dinding, dioperasikan di satu sisi (sisi depan), dan dipelihara dengan pintu ganda. Hanya profesional yang memenuhi syarat yang dapat memasukkan atau membuka saluran pemeliharaan produk dan pintu lemari untuk operasi, inspeksi, dan pemeliharaan.

(2). Sakelar udara setelah berkali -kali, akan membuat kontak utama luka bakar lokal dan menghasilkan zat karbon, meningkatkan resistensi kontak, harus berupa pemeliharaan dan perbaikan sakelar udara secara teratur sesuai dengan instruksi pengoperasiannya.

◆ Pabrikan harus menyediakan dokumen dan aksesori berikut saat memasok:

▶ Daftar pengepakan

▶ Sertifikat produk

▶ Instruksi untuk digunakan

▶ Laporan tes pabrik

▶ Gambar listrik yang relevan

▶ Kunci pintu kabinet, pegangan operasi dan suku cadang yang ditentukan dalam kontrak.

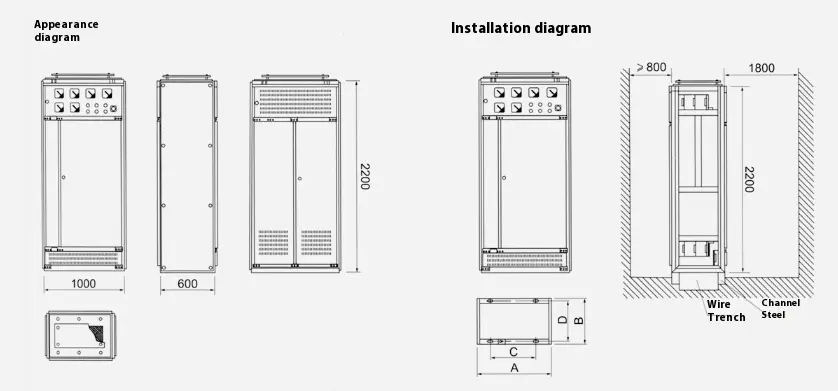

● Diagram skematik garis besar dan instalasi dari GGD Tipe AC Kabinet Distribusi Tegangan Rendah
