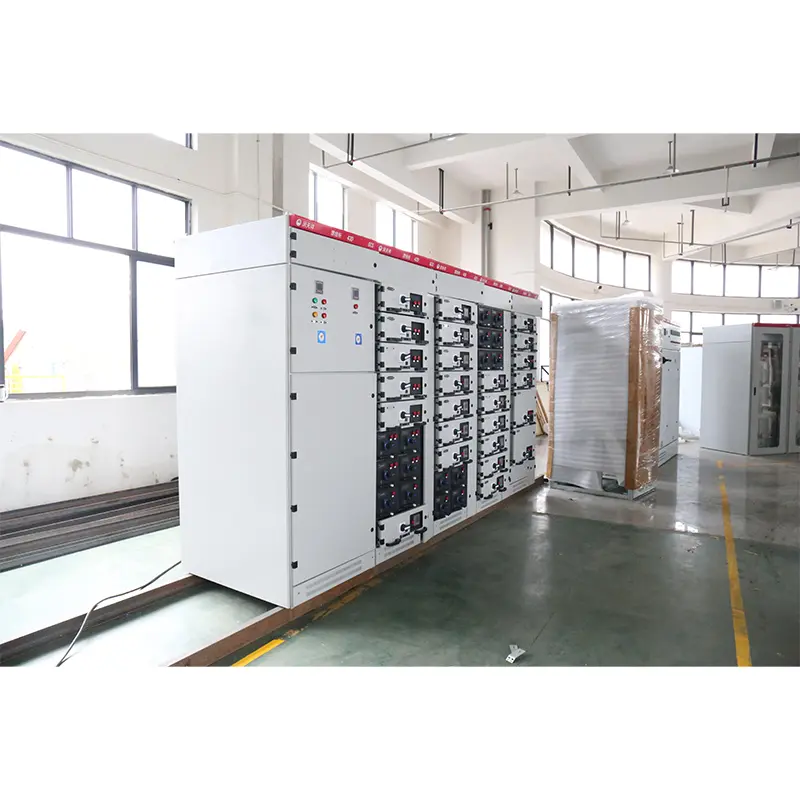

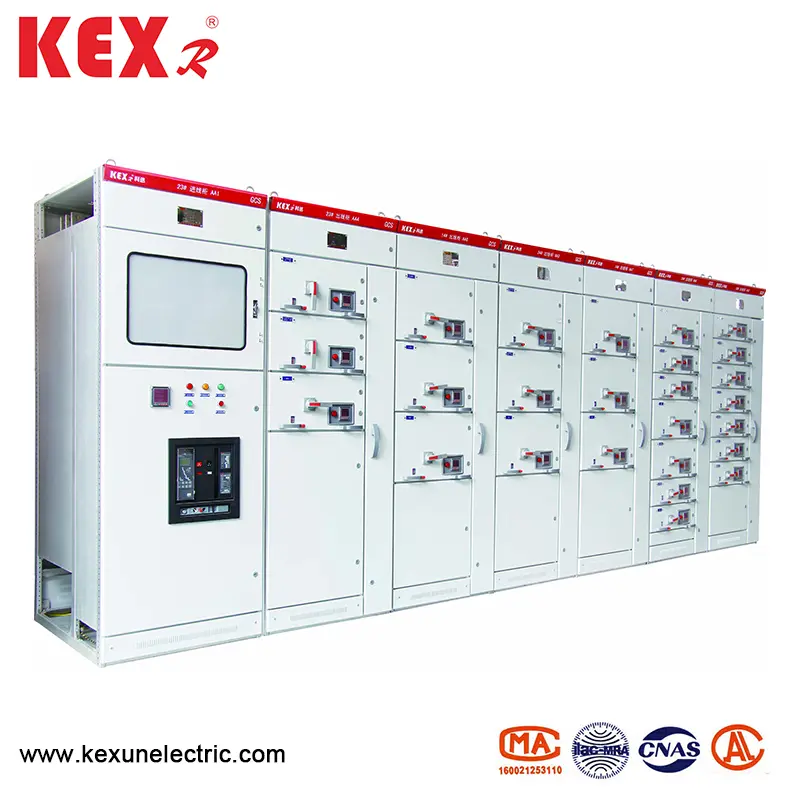

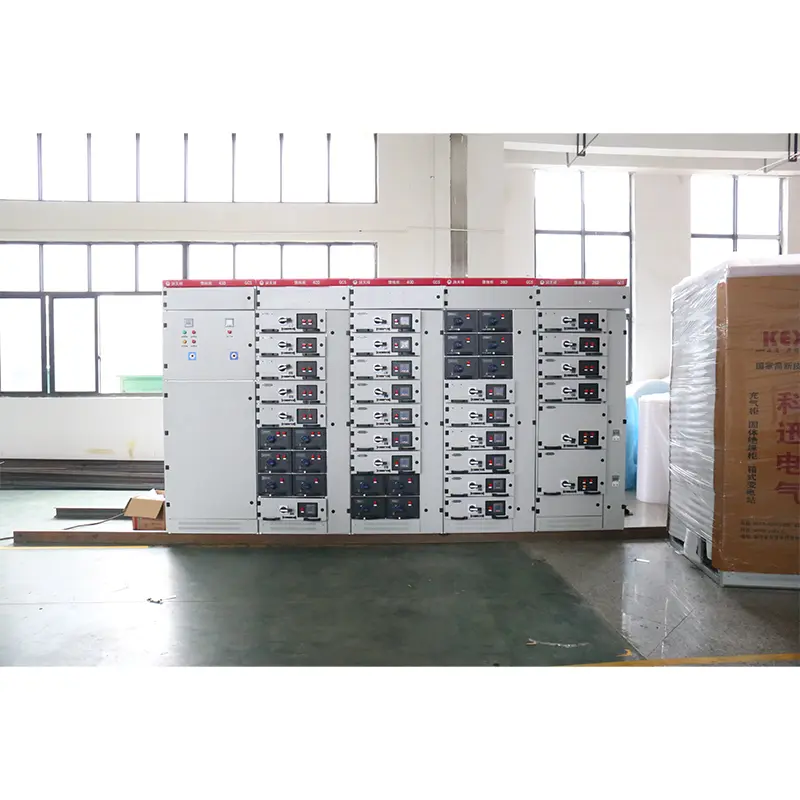

Set lengkap tegangan rendah

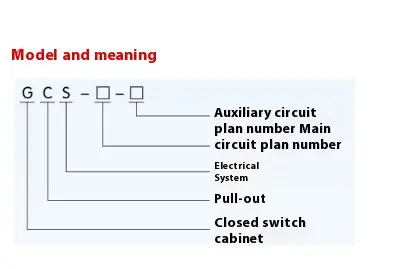

● Makna model

● Parameter dasar

● Struktur utama

▶ Kerangka utama GCS Tipe Tegangan Rendah Set Lengkap Mengadopsi Baja Bagian Terbuka Tipe 8MF, dan dua sisi baja bagian memiliki lubang pemasangan dengan modulus masing -masing 20mm dan 100mm dan ①9.2mm, sehingga instalasi internal fleksibel dan nyaman.

▶ Rangka utama dirancang dalam dua bentuk perakitan, yaitu struktur yang dirakit sepenuhnya dan struktur yang dilas sebagian (bingkai samping dan balok silang) untuk dipilih pengguna.

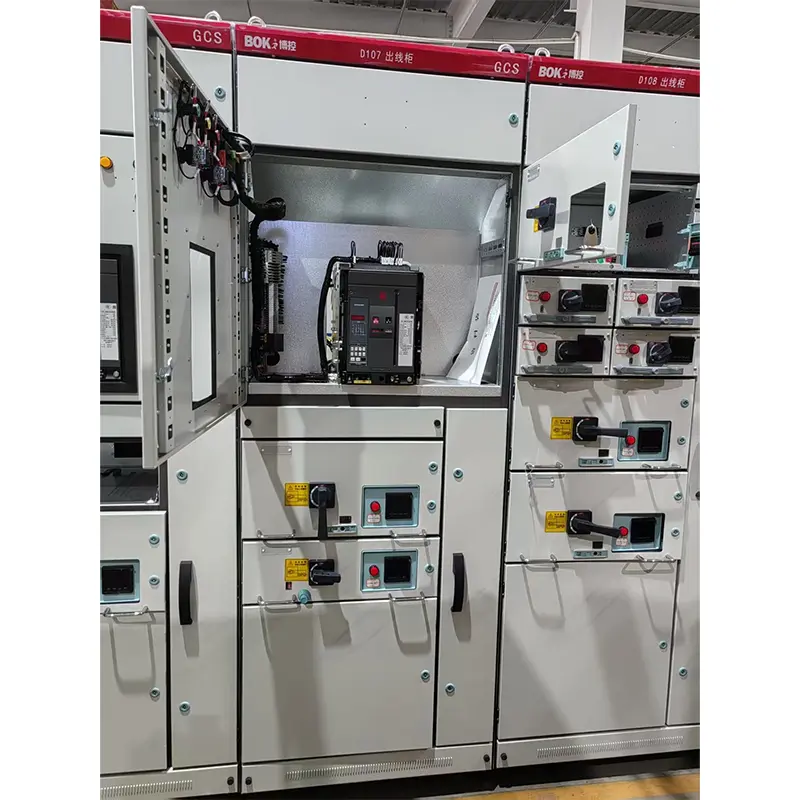

▶ Setiap ruang fungsional perangkat diisolasi satu sama lain, dan kompartemennya dibagi menjadi ruang unit fungsional, ruang bus, dan ruang kabel. Fungsi masing -masing ruang relatif independen.

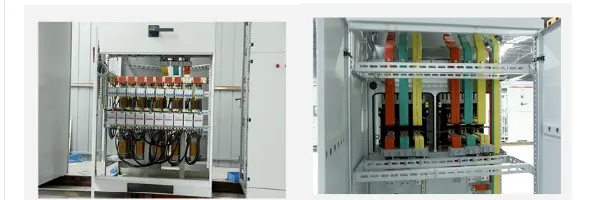

▶ Bus utama horizontal diatur secara horizontal di belakang kabinet, yang merupakan ukuran dasar untuk membuat sirkuit utama perangkat memiliki kekuatan hubung singkat yang tinggi.

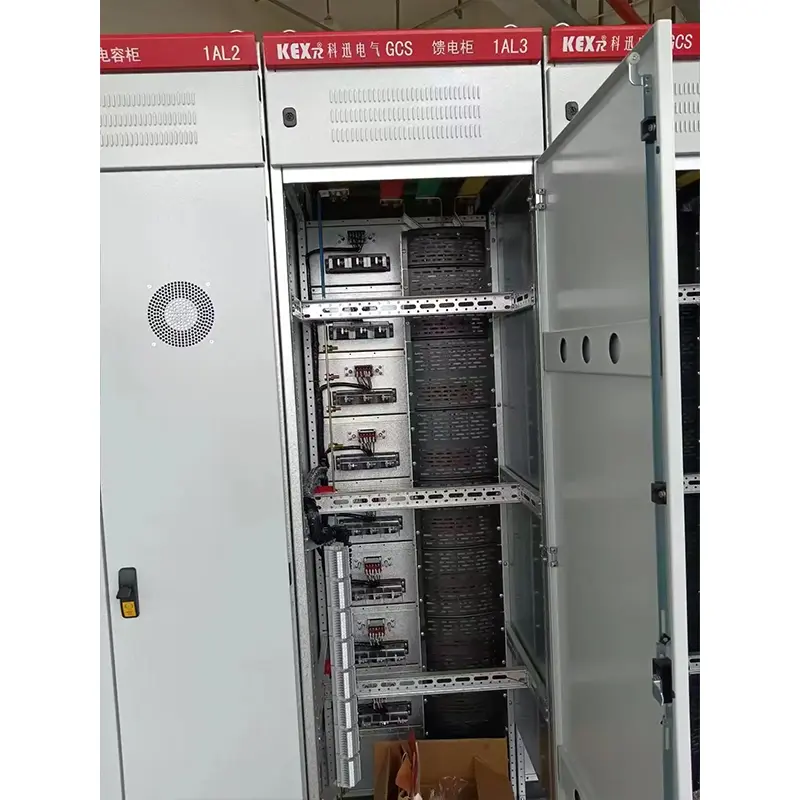

▶ Desain kompartemen kabel membuatnya sangat nyaman bagi kabel untuk naik dan turun.

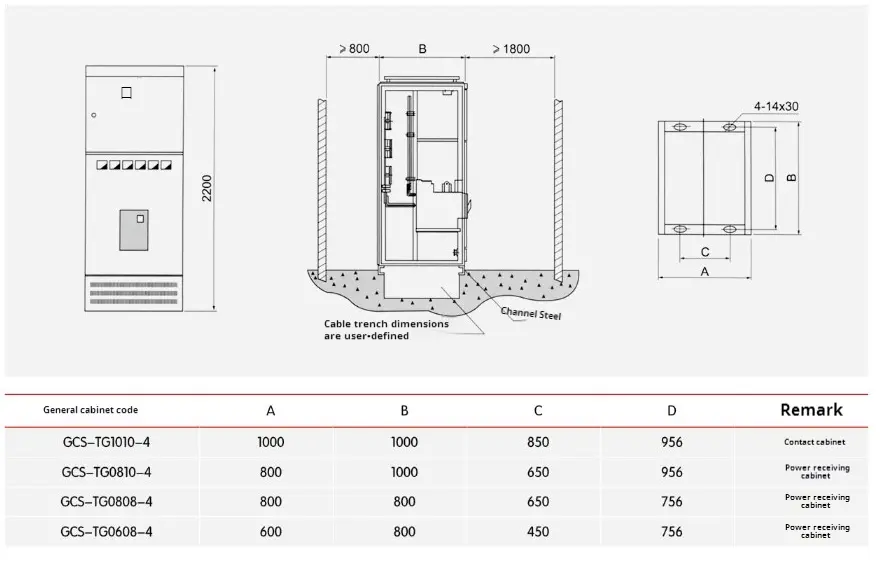

▶ Seri ukuran kabinet umum perangkat (lihat tabel di bawah):

● Instalasi dan penggunaan set lengkap tegangan rendah GCS Set

◆ Setelah produk tiba di tempat penerima, mereka harus terlebih dahulu memeriksa apakah kemasannya utuh. Jika masalah ditemukan, mereka harus segera memberi tahu departemen kontrak yang relevan untuk membuat catatan bisnis, menganalisis alasan bersama, membuat visa dan berurusan dengan akibatnya. Untuk produk yang tidak dipasang segera, mereka harus ditempatkan di tempat yang tepat dan disimpan dengan benar sesuai dengan kondisi penggunaan normal dan persyaratan peraturan penyimpanan sementara untuk peralatan listrik. 1. Produk harus dipasang sesuai dengan diagram skematik instalasi (lihat gambar terlampir). Baja saluran foundation dan baut ketika metode pemasangan baut diadopsi harus disediakan oleh pengguna. Ketika bus utama terhubung, jika permukaan tidak rata karena transportasi, penyimpanan dan alasan lainnya, itu harus diratakan sebelum koneksi dan pengikat.

◆ Ketika perangkat dipasang secara terpisah atau dalam kolom, vertikalitasnya, ketidakrataan permukaan kabinet dan penyimpangan celah antara kabinet harus memenuhi persyaratan dalam tabel di bawah ini.

◆ Inspeksi dan Inspeksi Setelah GCS Jenis Set Lengkap Tegangan Rendah

instalasi dan sebelum beroperasi

(1) Periksa apakah cat atas atau bahan penutup lainnya (seperti penyemprotan plastik) kabinet rusak, dan apakah kabinetnya kering dan bersih.

(2) Apakah mekanisme operasi komponen listrik fleksibel, dan tidak boleh ada kemacetan atau gaya operasi yang berlebihan.

(3) Apakah on-off dari kontak utama dan tambahan dari peralatan listrik utama dapat diandalkan dan akurat.

(4) Laci atau mekanisme penarikan harus fleksibel dan ringan, tanpa jamming dan tabrakan.

(5) Garis tengah dari kontak bergerak dan statis dari laci atau struktur gambar harus konsisten, dan kontak harus dalam kontak dekat. Kedalaman penyisipan kontak utama dan tambahan harus memenuhi persyaratan. Interlocking atau Listrik Mekanik: Tindakan responsnya benar, dan penguncian atau pelepasan harus dapat diandalkan.

(6) Laci dengan ukuran yang sama harus dipertukarkan dengan mudah tanpa jamming dan tabrakan.

(7) Kontak pembumian antara laci dan kabinet harus bersentuhan erat. Ketika laci didorong masuk, kontak laci yang ditanami dihubungi sebelum kontak utama, dan ketika ditarik keluar, kontak pentanahan terputus setelah kontak utama.

(8) Kalibrasi instrumen, rasio transformasi dan polaritas transformator harus benar.

(9) Spesifikasi inti sekering harus memenuhi persyaratan desain teknik.

(10) Peringkat dan pengaturan perlindungan harus benar dan dapat diandalkan.

(11) Gunakan megohmeter 1000V untuk mengukur nilai resistansi isolasi tidak kurang dari 1mΩ.

(12) Koneksi setiap busbar harus baik, dan pemasangan dukungan isolasi, komponen pemasangan dan aksesori lainnya harus tegas dan andal.

◆ Gunakan tindakan pencegahan dari set lengkap tegangan rendah GCS

▶ Perangkat ini adalah set lengkap tegangan rendah yang tidak dipasang di dinding, dioperasikan dari depan dan dipelihara di kedua sisi. Hanya profesional yang memenuhi syarat yang dapat memasuki atau membuka saluran pemeliharaan dan pintu kabinet untuk operasi, inspeksi, dan pemeliharaan.

▶ Sakelar udara dan pemutus sirkuit case yang dicetak telah dipisahkan dan ditutup selama berkali -kali, terutama setelah pemisahan dan penutupan sirkuit pendek, yang akan menyebabkan luka bakar kontak lokal dan menghasilkan zat karbon, yang akan meningkatkan resistensi kontak. Oleh karena itu, mereka harus dipertahankan dan dirombak dalam manual instruksi pemutus sirkuit.

▶ Setelah instalasi dan pemeliharaan, isolasi antara kompartemen dan unit fungsional harus diperiksa secara ketat untuk memastikan pemisahan fungsional perangkat yang baik dan mencegah kesalahan agar tidak berekspansi.

● Paket produk

Pabrikan harus menyediakan dokumen dan aksesori berikut saat memasok:

▶ Daftar perangkat

▶ Sertifikat produk

▶ Instruksi untuk digunakan

▶ Laporan tes pabrik

▶ Gambar listrik yang relevan

▶ Kunci pintu kabinet, pegangan operasi dan suku cadang yang ditentukan dalam kontrak.

▶ Instruksi pemasangan komponen utama

● Instruksi pemesanan

Kontrak pesanan set lengkap tegangan rendah GCS. Set lengkap berisi konten berikut:

▶ Model lengkap produk ini mencakup nomor skema sirkuit utama dan nomor skema sirkuit tambahan.

▶ Diagram urutan kombinasi sistem sirkuit utama

▶ Diagram skematik listrik dari sirkuit tambahan

▶ Daftar komponen di kabinet

▶ Mengatur parameter seperti tegangan, arus dan waktu di sirkuit.

▶ Tabel khusus lainnya tidak konsisten dengan penggunaan produk yang normal.
