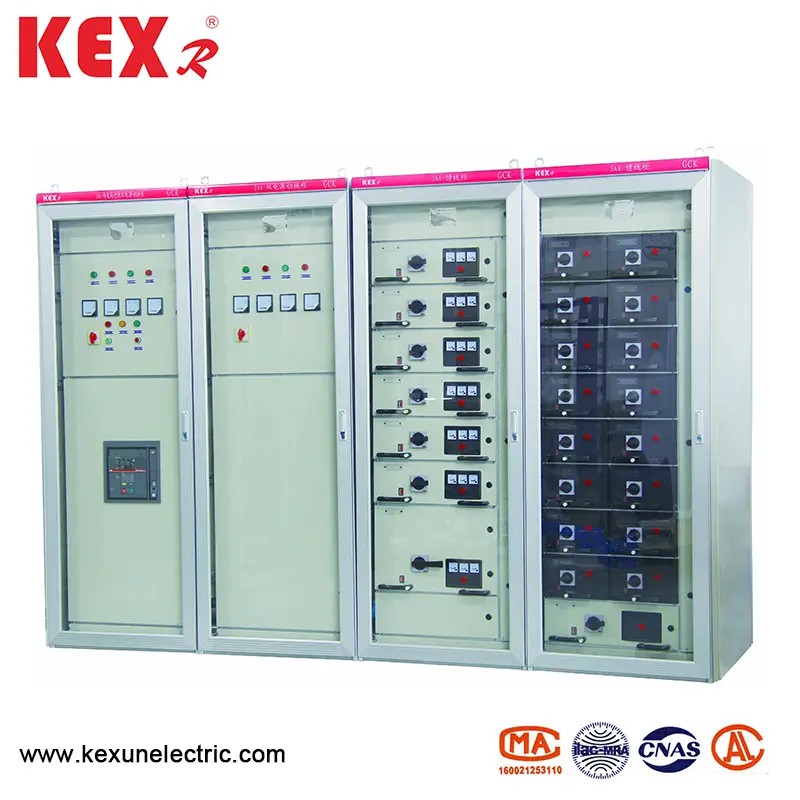

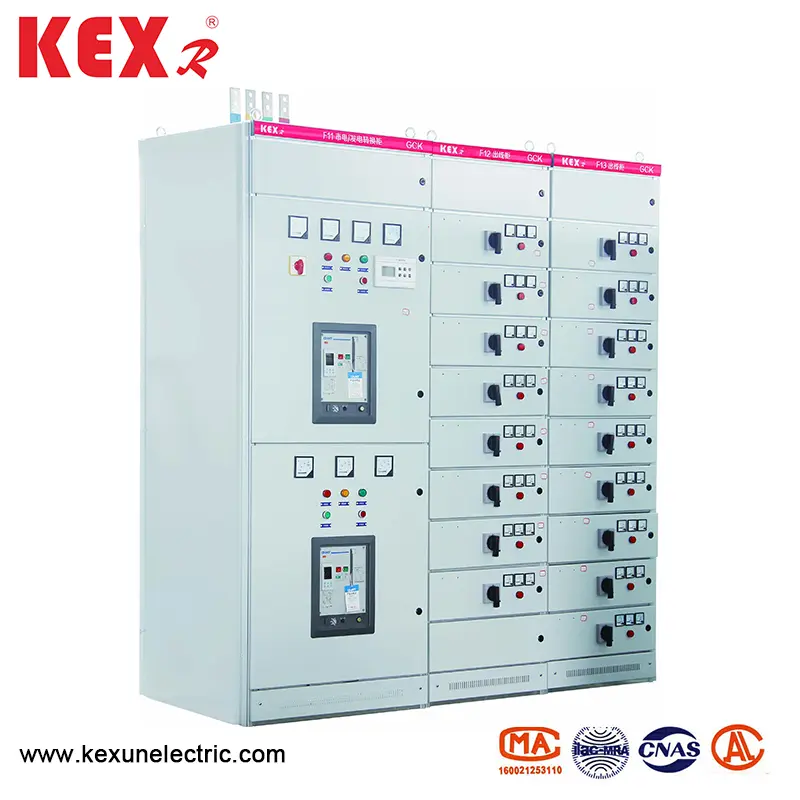

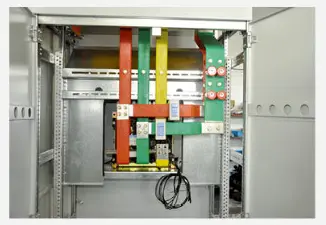

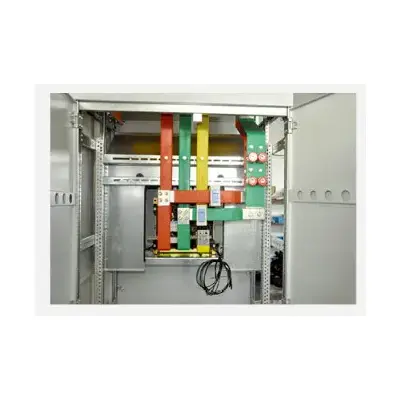

Switchgear draw out tegangan rendah

● Karakteristik produk

Switchgear penarikan tegangan rendah ini memiliki keunggulan kapasitas pemecah tinggi, stabilitas dinamis dan termal yang baik, struktur canggih dan masuk akal, skema listrik praktis, seri, keserbagunaan yang kuat, kombinasi sewenang-wenang dari berbagai unit skema, lebih banyak sirkuit yang terkandung dalam satu switchgear, penghemat ruang lantai, penampilan yang indah, tingkat perlindungan tinggi, keamanan dan religiabilitas dan kanker koran. Produk ini sesuai dengan standar IEC439 NEMAICS2-322, dan juga sesuai dengan GB7251-87 "Standar Nasional" Switchgear "Low-Voltage dan ZBK36001-89" Standar Profesional yang Dapat Ditarik Tegangan Rendah "Standar Profesional Tegangan Rendah yang Dapat Ditarik Tegangan Rendah"

● Parameter teknis utama

● Fitur arsitektur

Bingkai switchgear dasar dari switchgear draw-out tegangan rendah adalah struktur yang dirakit. Semua bagian struktural dari bingkai switchgear terhubung satu sama lain dengan sekrup untuk membentuk bingkai dasar. Kemudian, seperti yang diperlukan, pintu, baffle, partisi, laci, kurung pemasangan, bar bus dan komponen listrik ditambahkan untuk merakit switchgear lengkap. LV Switchgear ini memiliki karakteristik berikut:

▶ 1. Rangka terbuat dari baja yang diprofilkan, diposisikan oleh pelat sudut tiga dimensi, dan dibaut tanpa struktur pengelasan, sehingga menghindari deformasi pengelasan dan tegangan dan meningkatkan akurasi pemasangan.

▶ 2. Lubang pemasangan bingkai dan bagian berubah sesuai dengan modulus E = 20mm.

▶ 3. Bagian -bagian struktural internal digalvanis. Setelah acar dan fosfat, eksterior disemprot dengan bubuk epoksi elektrostatik. 4. Di Power Center (PC) yang masuk, bagian atas adalah area bus horizontal, dan bagian bawah area bus horizontal adalah ruang pemutus sirkuit. Pemutus sirkuit dapat dilengkapi dengan DW15C domestik, ME dan seri lainnya, dan juga dapat dilengkapi dengan berbagai pemutus sirkuit yang diproduksi oleh perusahaan listrik asing sesuai dengan kebutuhan pengguna, seperti pemutus sirkuit seri F yang diproduksi oleh ABB Company dan Intelligent Circuit Breakers. Secara umum, unit PC memiliki sirkuit utama (termasuk coupler bus) dengan baris terbalik. Ketika arus pengenal adalah 630A-1600A, ia menempati switchgear dengan ukuran keseluruhan 800 × 1000 × 2200 (Lebar x kedalaman x tinggi). Sirkuit utama tanpa turnover menempati switchgear dengan dimensi eksternal 800 × 800 × 2000 (lebar, kedalaman dan tinggi). Ketika arus pengenal antara 1600A-3150A, ia menempati switchgear dengan ukuran keseluruhan 1000 × 1000 × 2200 (Lebar x kedalaman x tinggi). Tidak ada switchgear utama yang dibalik. Ketika arus pengenal adalah 1600A-3150A, ia menempati switchgear dengan dimensi eksternal 1000 × 1000 × 220 (lebar × kedalaman × tinggi). Sirkuit utama tanpa turnover menempati switchgear dengan dimensi eksternal 1000 × 800 × 2200 (lebar x kedalaman x tinggi).

▶ 4. Struktur switchgear pengumpan pusat daya (PC) mirip dengan switchgear yang masuk. Ketika arus makan adalah 630A-1600A, switchgear 1000 × 1000 × 2200 (lebar × kedalaman × tinggi) dapat dilengkapi dengan dua loop, yang diatur ke atas dan ke bawah.

▶ 5. Switchgear Pusat Kontrol Motor (MCC) memiliki dua jenis: switchgear yang dipasang di dinding dan switchgear yang tidak dipasang di dinding, bagian atasnya adalah area busbar horizontal, dan area unit fungsional laci berada di bawah area busbar horizontal, lebar yang 600mm, dan ketinggian luas unit fungsi linional adalah 1840 mm. Ketika bodi switchgear dipasang di dinding, bagian kiri switchgear adalah area unit fungsional, dan bagian kanan memiliki area outlet kabel selebar 200mm. Dimensi keseluruhan switchgear adalah 800/500/2200 (lebar/kedalaman/tinggi). Ketika switchgear dipasang jauh dari dinding, lebar switchgear adalah 600mm, dan area outlet kabel berada di belakang switchgear. Dimensi keseluruhan switchgear adalah 600 × 800 (1000) × 2200 (Lebar x kedalaman x tinggi). Ada dua jenis kedalaman switchgear: 800 dan 1000. Kami menyarankan agar pengguna memilih switchgear dengan kedalaman 1000 agar konsisten dengan kedalaman switchgear PC. Ketika laci ditarik keluar dari switchgear, bagian langsung dalam switchgear tidak terbuka, yang aman dan dapat diandalkan.

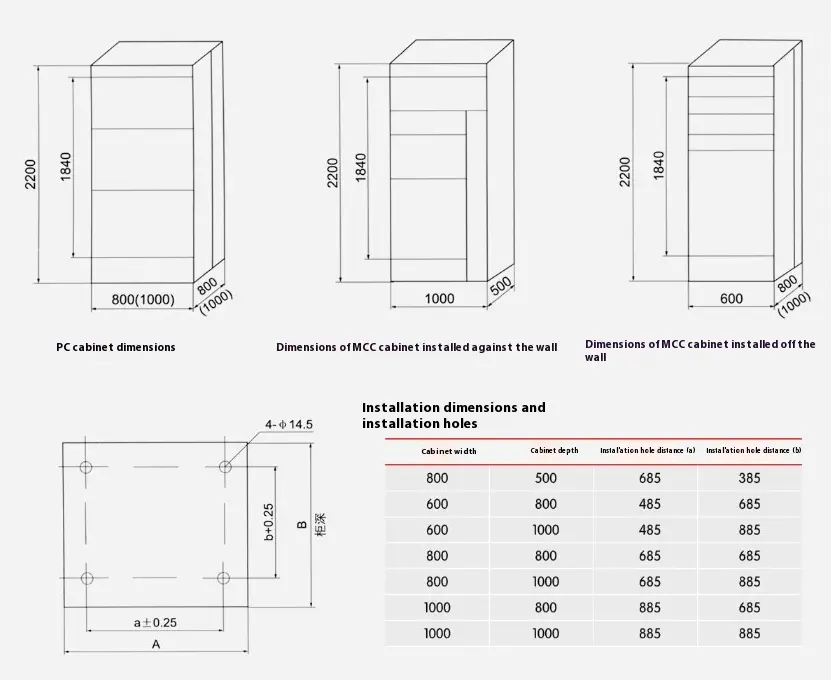

● Dimensi keseluruhan LV Switchgear, dimensi instalasi

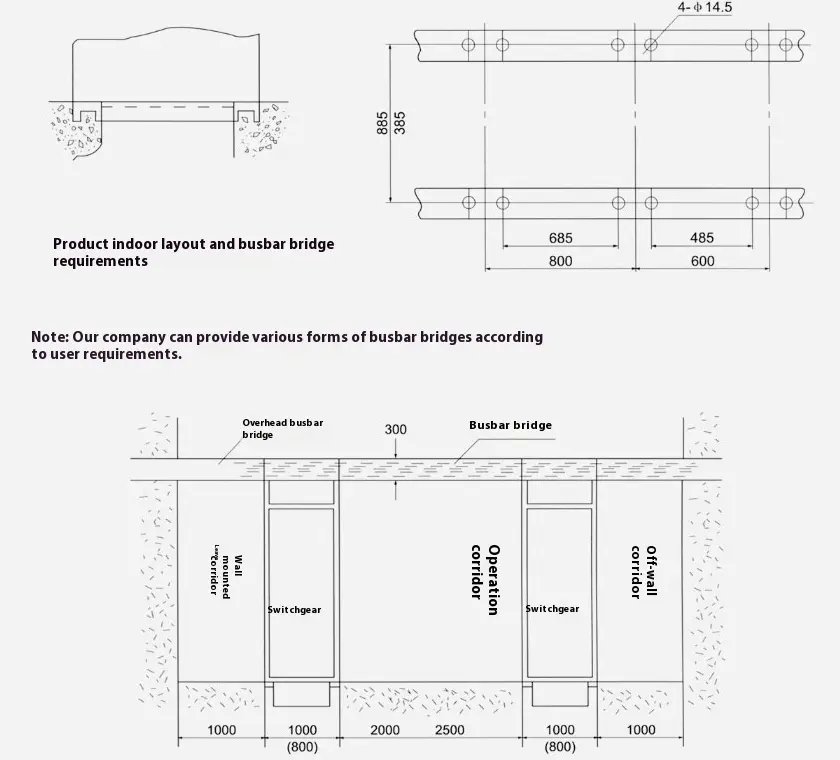

● Diagram skematik dari fondasi pemasangan switchgear draw out tegangan rendah

● Perhatian

▶ Saat memasang produk ini, garis horizontal antara switchgear draw-out tegangan rendah harus terhubung dengan kuat dan andal.

▶ Pintu produk ini memiliki fungsi interlocking dengan sakelar utama, yaitu pintu hanya dapat dibuka di bawah kondisi kegagalan daya. Sisi lain dari produk ini adalah pelat penyegelan sekrup, yang tidak memiliki fungsi interlocking dengan sakelar utama. Oleh karena itu, silakan lepaskan catu daya saat membongkar pelat samping produk ini untuk pemeliharaan.

▶ Non-profesional tidak boleh membuka switchgear untuk pemeliharaan.
